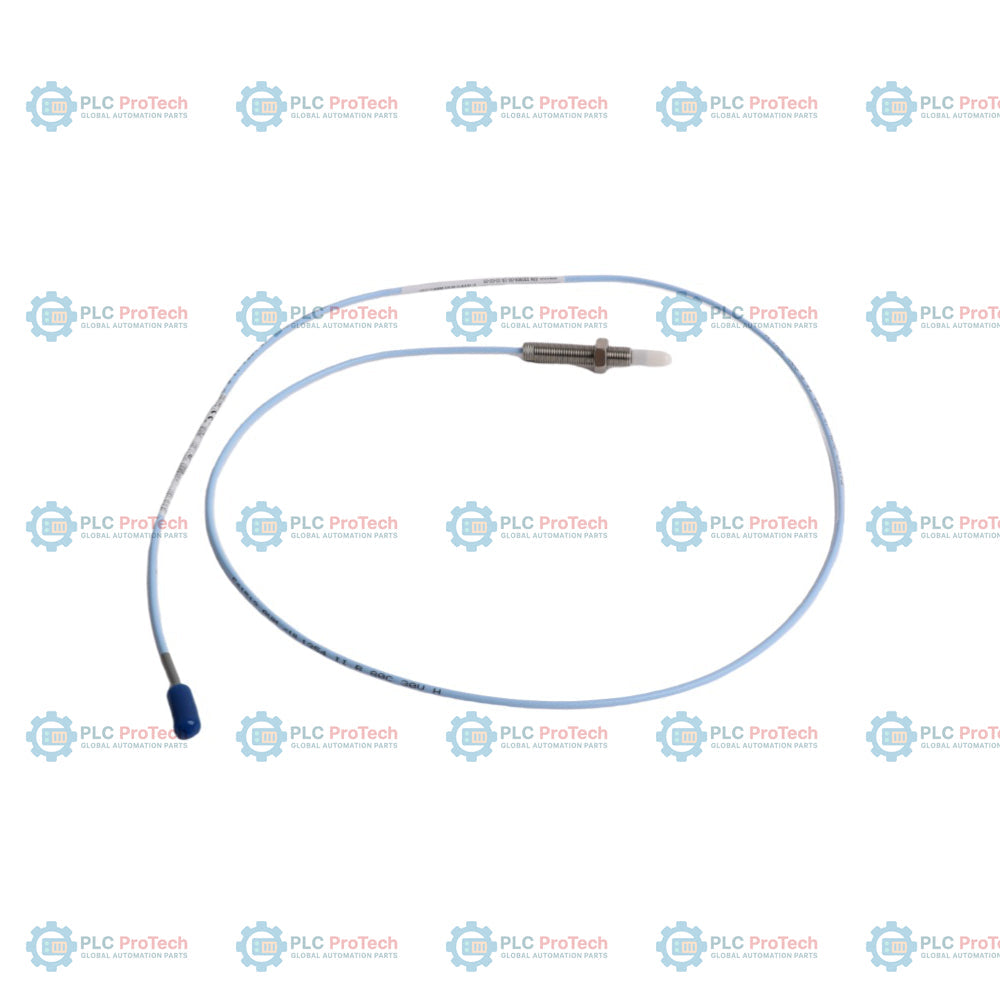

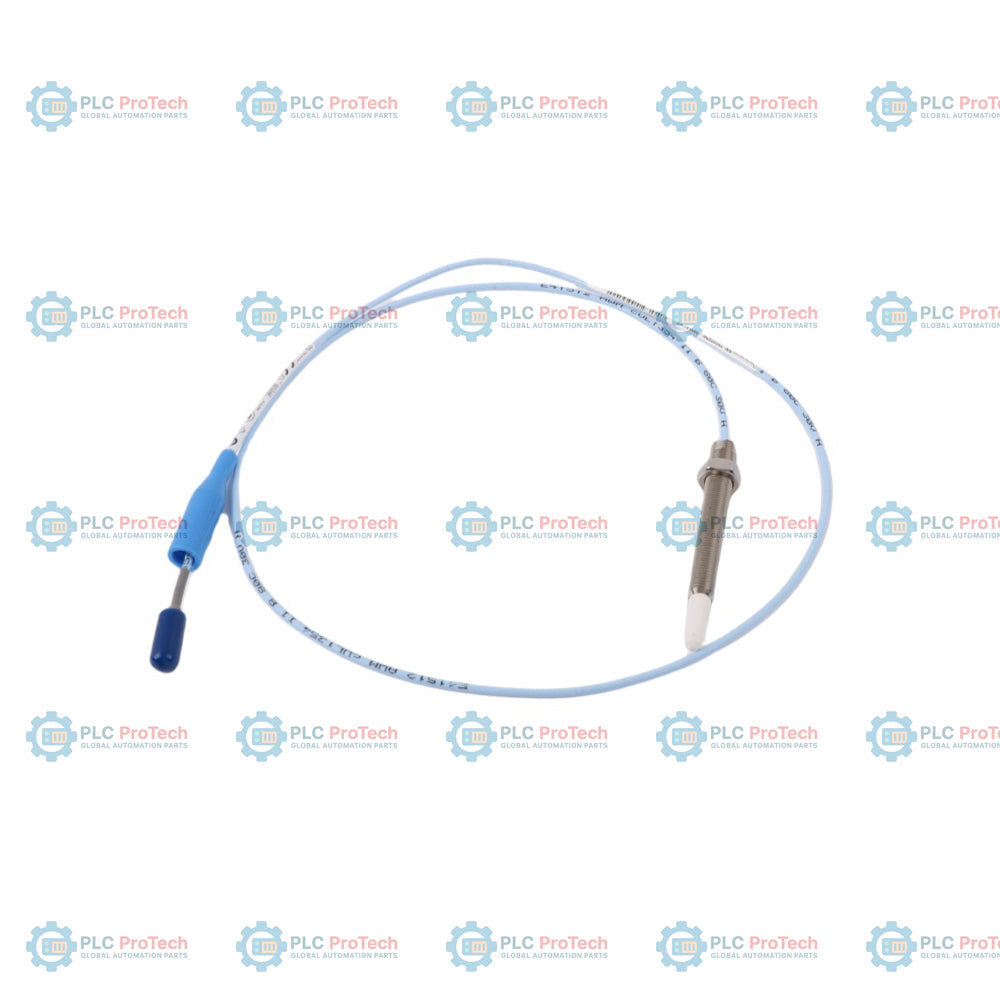

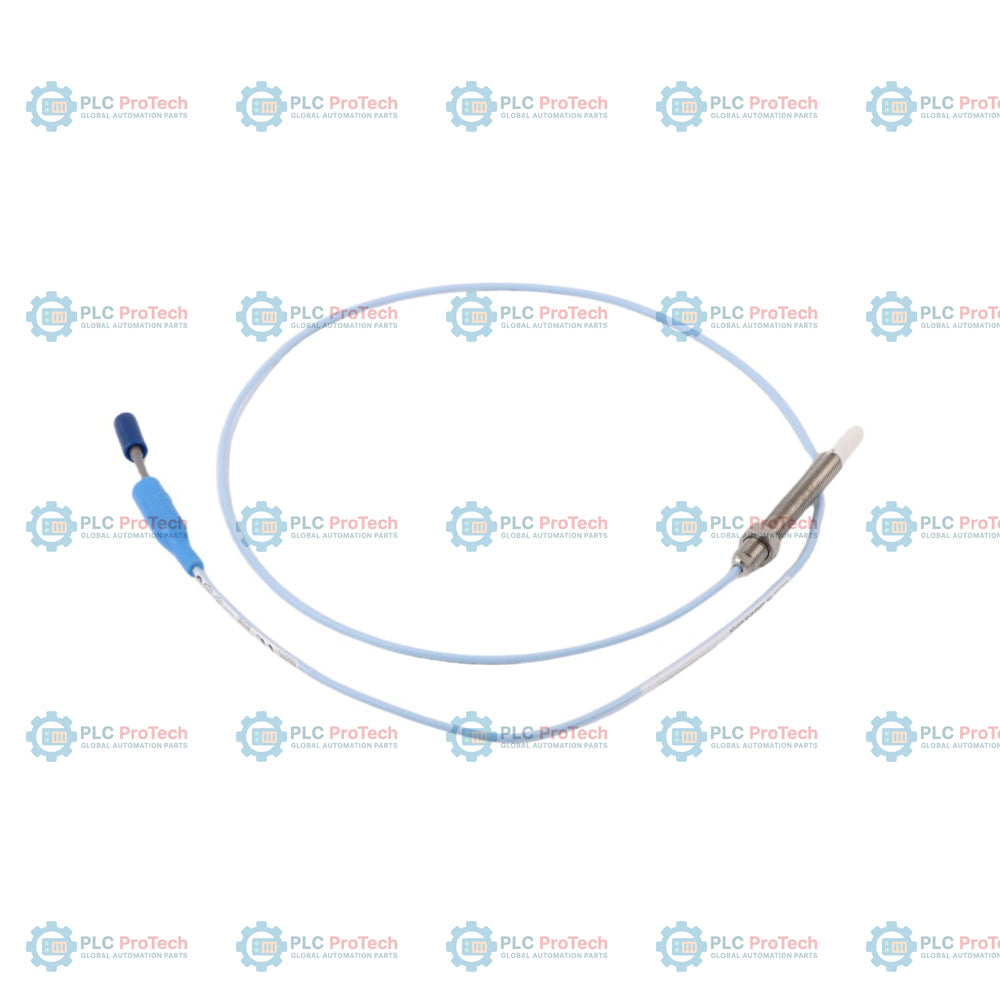

330908-22-31-10-01-05: Näherungssonde 3300 NSv, 3/8-24-UNF-Gewinde, Option 22 mit einer gewindelosen Länge von 2,2 Zoll, Option 31 mit einer Gesamtlänge des Gehäuses von 3,1 Zoll, Option 10 mit einer Gesamtlänge von 1,0 Meter, Option 01 mit ClickLoc-Stecker und Steckerschutz sowie Option 05 mit mehreren Zulassungen. Diese spezifische Konfiguration verfügt über ein 3/8-24-UNF-Gewinde ohne Schutzarmierung und ist für berührungslose Wegmessungen in Bereichen mit eingeschränktem Freiraum oder engen Einbauverhältnissen ausgelegt. Das 3300-NSv-System ist für Zentrifugalluftverdichter, Kälteverdichter, Prozessgasverdichter und andere Maschinen mit kleinem Wellendurchmesser oder Hochgeschwindigkeitsanlagen mit begrenzter Zielgeometrie optimiert, bei denen herkömmliche 5-mm- oder 8-mm-Sonden nicht eingesetzt werden können.

Als Schlüsselelement des Näherungswandlersystems 3300 XL NSv arbeitet diese Sonde zusammen mit einem Verlängerungskabel 330930 und einem Proximitor-Sensor 330980. Im Gegensatz zu herkömmlichen 3300 XL-Systemen wurde die NSv-Serie speziell für beengte Platzverhältnisse, kleine Wellendurchmesser (unter 51 mm bzw. 2 Zoll) und kompakte Zielobjekte (unter 15 mm bzw. 0,6 Zoll) entwickelt. Option 01 umfasst ein Standardkabel mit einem Miniatur-Koaxialstecker ClickLoc und einem integrierten Steckerschutz und bietet dadurch zuverlässigen Schutz gegen das Eindringen von Flüssigkeiten an den Anschlusspunkten, während Option 05 die Kompatibilität mit wichtigen internationalen Normen für explosionsgefährdete Bereiche sicherstellt (einschließlich CSA-, ATEX- und IECEx-Zulassungen).

Merkmale

• Gewindelose Länge gemäß Option 22: Bietet eine gewindelose Sondenkörperlänge von 2,2 Zoll zur flexiblen Anpassung der Montagetiefe.
• Gesamte Gehäuselänge gemäß Option 31: Mit einer Gesamtlänge des mit 3/8-24 UNF-2A-Gewinde versehenen Gehäuses von 3,1 Zoll.
• Gesamtlänge gemäß Option 10: Integriertes, 1,0 Meter (39 Zoll) langes, FEP-isoliertes Koaxialkabel mit 75 Ohm.
• Stecker und Kabel gemäß Option 01: Ausgestattet mit einem Miniatur-Koaxialstecker ClickLoc und einem integrierten Steckerschutz aus Fluorsilikon.
• Zulassungen gemäß Option 05: Für explosionsgefährdete Bereiche mit mehreren Zulassungen zertifiziert, einschließlich CSA, ATEX und IECEx.
• Kompakte Ausführung ohne Schutzarmierung: Die Ausführung ohne Schutzarmierung ist optimal für Maschinengehäuse mit eingeschränktem Freiraum.
• Chemikalienbeständigkeit: Mit einer leistungsstarken Sondenspitze aus Polyphenylensulfid (PPS) und einem Gehäuse aus Edelstahl AISI 304 für anspruchsvolle Prozessumgebungen.

Anwendungen

• Zentrifugale Luftkompressoren und Kältekompressoren.
• Messungen der radialen Schwingung und radialen Position an Hochgeschwindigkeitswellen mit weniger als 51 mm (2 Zoll).
• Messung der axialen (Schub-)Position an flachen Zielen mit weniger als 15 mm (0,6 Zoll).
• Messungen mit Drehzahlmesser, bei Stillstand und zur Phasenreferenz (Keyphasor).
• Maschinen mit kleinen Bohrungen und aeroderivative Gasturbinen mit engen Platzverhältnissen.

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Diese Sonde ist am Kabelende mit einem integrierten koaxialen ClickLoc-Miniaturstecker ausgestattet. Er ermöglicht eine verlustarme 75-Ohm-Übertragung hochfrequenter Funksignale zwischen der Sondenspitze und dem Verlängerungskabel. Der vergoldete Messingstecker verfügt über eine Schnittstelle, die sicher einrastet und ein Lösen durch Vibrationen verhindert. Der montierte Fluorsilikon-Steckerschutz dichtet die Verbindungsstelle gegen Feuchtigkeit, Schmutz und Prozessflüssigkeiten ab.

Installationsrichtlinien

• Stellen Sie sicher, dass das Koaxialkabel mit einem minimalen Biegeradius von 25.4 mm (1.0 in) verlegt wird, um Übertragungsverluste oder physische Schäden zu verhindern.
• Wenden Sie beim Einbau des 3/8-24 UNF-2A-Sondenkörpers das empfohlene Montagedrehmoment von 11.3 N m (100 in-lb) an. Überschreiten Sie niemals das absolute maximale Nenndrehmoment von 33.9 N m (300 in-lb).
• Ziehen Sie die koaxialen ClickLoc-Steckverbinder handfest an und ziehen Sie sie anschließend bei Bedarf mit geeigneten Montagewerkzeugen mit einem Drehmoment von 0.56 N m (5 in-lb) an.
• Begrenzen Sie den Gewindeeingriff des 3/8-24-Gewindes auf 0.563 in (14.3 mm), um ein Verklemmen oder eine Verformung des Gewindes zu verhindern.
• Schieben Sie den mitgelieferten Fluorsilikon-Steckerschutz vollständig über die Verbindungsstelle, um die Koaxialschnittstelle vor dem Kontakt mit Maschinenflüssigkeiten und Feuchtigkeit zu schützen.

Konformität und Zertifizierungen

• Elektromagnetische Verträglichkeit (EMV): Entspricht den Normen der Richtlinie 2014/30/EU der Europäischen Gemeinschaft: EN 61000-6-2 (Störfestigkeit in Industrieumgebungen) und EN 61000-6-4 (Störaussendungen in Industrieumgebungen).
• Zulassungen für explosionsgefährdete Bereiche (Option 05): Zertifiziert gemäß CSA/cNRTLus, ATEX und IECEx für eigensichere und nicht zündfähige Installationen.
• Eigensicher (ia): Klasse I, Zone 0: AEx/Ex ia IIC T5...T1 Ga; Klasse I, Gruppen A, B, C und D; Klasse II, Gruppen E, F und G; Klasse III.
• Nicht zündfähig / Erhöhte Sicherheit (nA, ec): Klasse I, Zone 2: AEx/Ex nA/ec IIC T5...T1 Gc; Klasse I, Division 2, Gruppen A, B, C und D.
• RoHS-Konformität: Vollständig konform mit der europäischen Richtlinie 2011/65/EU und den China-RoHS-Vorschriften (EFUP-Kennzeichnung für 15 Jahre).
• Funktionale Sicherheit: SIL 2 zertifiziert (HFT = 0) und SIL 3 zertifiziert (HFT = 1).
