Abmessungen:
6,5 Meter (21,3 Fuß) gesamte physische Kabellänge
Versandhafen:
Xiamen
Garantie:
12 Monate
Beschreibung

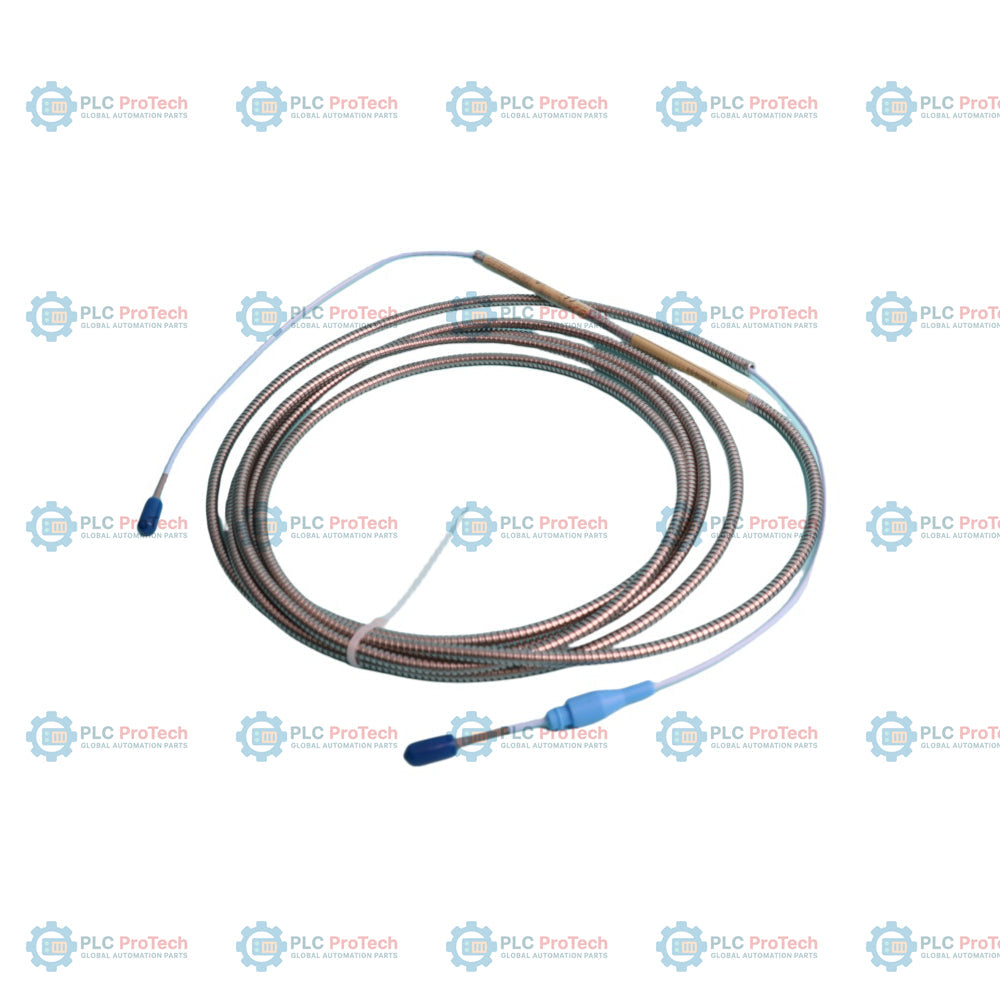

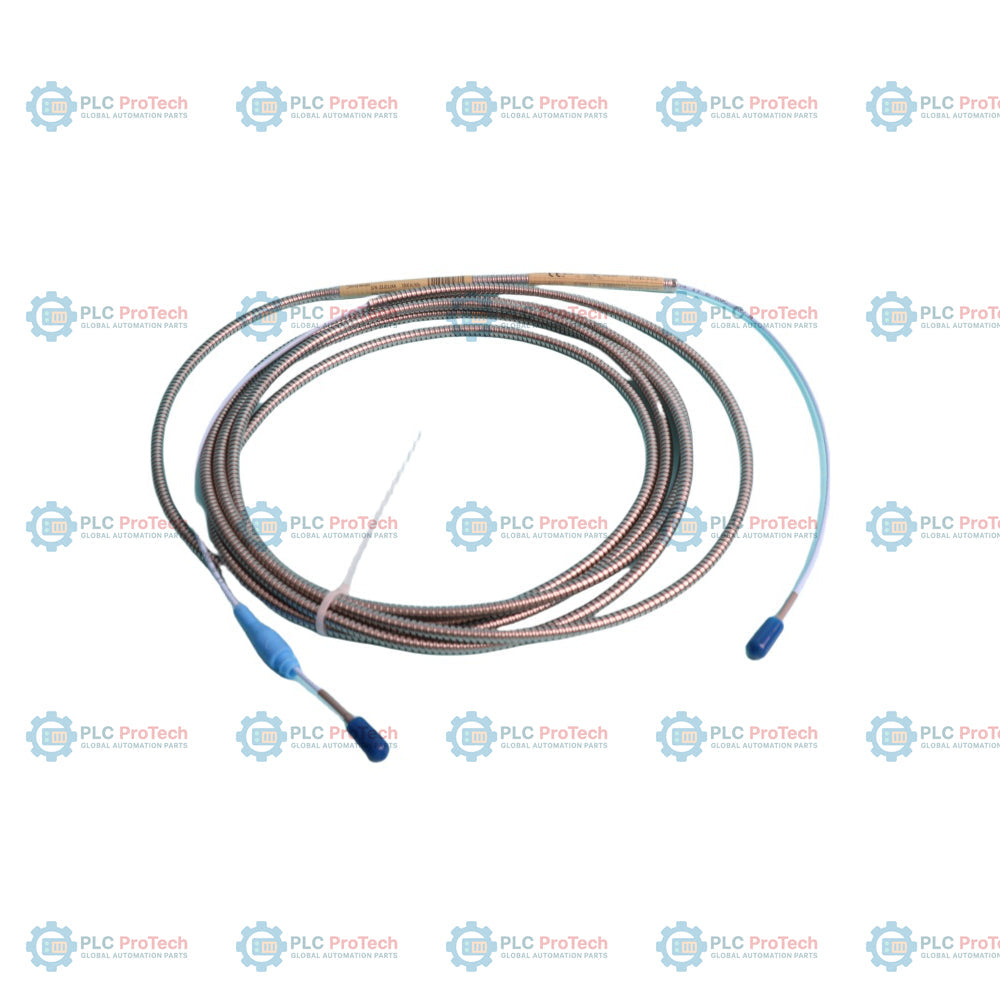

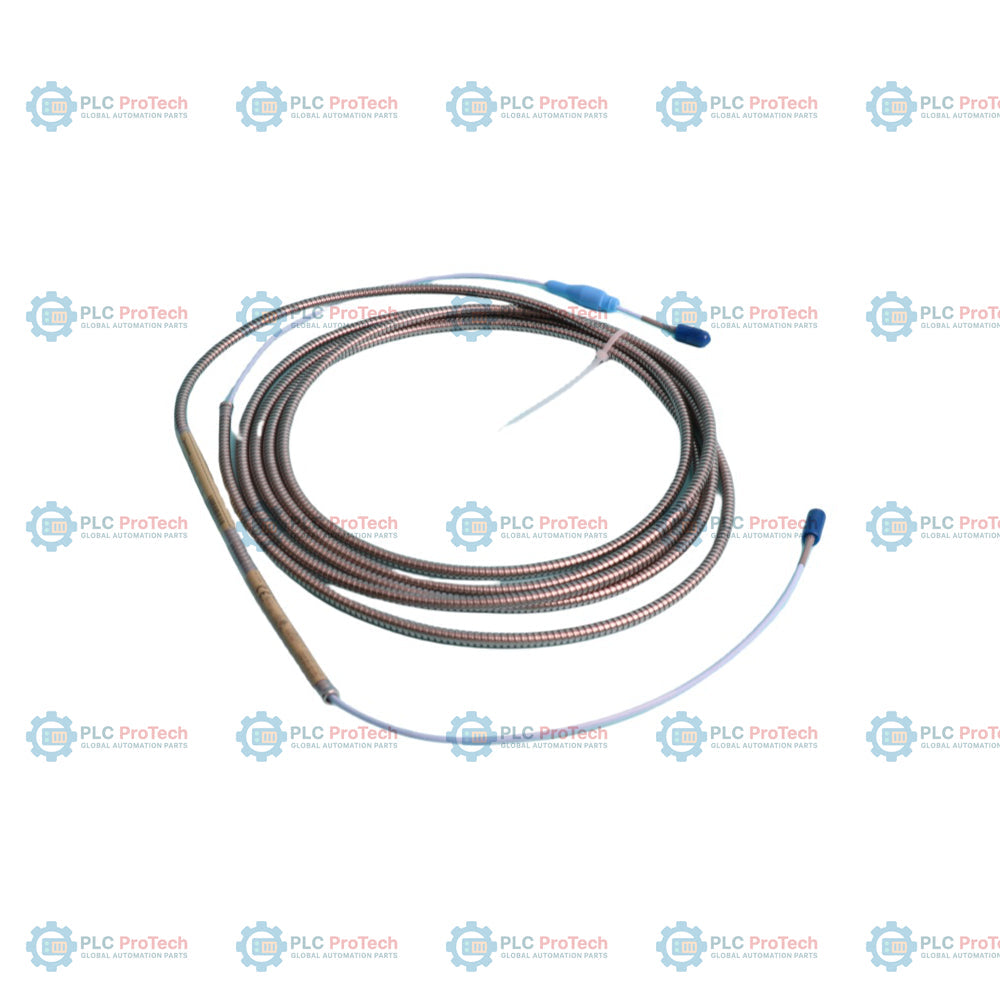

Das Modell 330930-65-03-05 ist eine verlustarme Koaxial-Übertragungsleitung mit konstanter Impedanz, die eine 3300-NSv-Wirbelstrom-Näherungssonde mit einem 3300 XL NSv Proximitor-Sensor verbindet. Diese elektrische Verbindung ist eine zentrale Komponente des 3300 XL NSv-Näherungssensorsystems. Sie ist für kritische Schutzpfade rotierender Maschinen optimiert, bei denen starke Einschränkungen des mechanischen Einbauraums oder schmale Zielprofile den Einsatz größerer Näherungssensorsysteme ausschließen. Das Kabel überbrückt die Strecke zwischen der internen Messspule am Lagergehäuse und der externen Treiberelektronik und überträgt Hochfrequenzsignale (RF) sowie analoge Wegmesswerte mit vernachlässigbarer Signaldämpfung oder Phasenverzerrung.
Diese spezifische Produktkonfiguration verfügt über eine integrierte, ineinandergreifende Edelstahlarmierung, die einen standardmäßigen, mit Fluorethylenpropylen (FEP) isolierten Kern umhüllt. Sie schirmt den internen elektrischen Pfad vor direkten Quetschkräften, scharfen Oberflächen und dauerhaftem Kontakt mit warmen industriellen Schmierölen ab. Die Konfiguration 330930-65-03-05 bietet eine elektrische und mechanische Verbindung, die für Hochgeschwindigkeits-Zentrifugalluftkompressoren, industrielle Kältekompressoren und Turboexpander optimiert ist. Mit einer Gesamtlänge von 6,5 Metern und standardmäßigen Miniatur-Koaxialanschlüssen gewährleistet sie vollständige elektrische Kompatibilität und die Nachverfolgung der Systemschleifenkalibrierung bei allgemeinen industriellen Anwendungen.
Merkmale
Hochstabiles 75-Ohm-Koaxialkabel mit hochwertiger Isolierung aus Fluorethylenpropylen (FEP) gewährleistet eine gleichbleibende Schleifenkapazität.
Robuste, ineinandergreifende Edelstahlarmierung bietet strukturellen Schutz vor Quetschungen und starken mechanischen Abrieb.
Präzisionsgefertigte, vergoldete ClickLoc-Koaxialstecker aus Messing gewährleisten eine öldichte, vibrationssichere mechanische Verriegelung.
Werkseitig montierter transparenter Außenmantel aus Fluorethylenpropylen (FEP), der die Stahlamierung abdeckt und das Eindringen von Flüssigkeiten sowie strukturelle Korrosion verhindert.
Direkte Plug-and-play-Kompatibilität mit älteren 3300-RAM-Messschleifen und 190er-Monitorverarbeitungspanels.
Anwendungen
Verlängerungsverbindungen mit hoher Vibrationsbelastung, die von internen hydrodynamischen Gleitlagern zu externen Anschlusskästen an Kreiselverdichtern führen.
Schutzschleifen, die durch ölgefüllte Getriebegehäuse kompakter Prozessgasmaschinen und Industrie-Expander verlaufen.
Verbindungen für dynamische radiale Wellenschwingungs- und Axialpositionsmessungen an Maschinen mit starken räumlichen Zugangsbeschränkungen.
Mechanisches Profil und exakte Gewichtsformeln
In der Dokumentation zur vorausschauenden Wartung reichen geschätzte Gewichtsangaben für eine präzise Auslegung von Leitungsfüllung oder Halterungen nicht aus. Anhand der im offiziellen Datenblatt für Bently Nevada 147385 angegebenen physikalischen Konstanten werden nachfolgend die physische Geometrie und die kumulierten Trockenmassenwerte dieses speziellen, 6,5 Meter langen armierten Verlängerungskabels berechnet:
Physische Gesamtkabellänge (Option AAA): Genau 6,5 Meter (21,3 Fuß), gemessen von Ende zu Ende zwischen den Bezugsebenen der Anschlüsse.
Lineare Massendichte des armierten Kabelkerns: Nominell 64 Gramm pro Meter (0,70 oz/Fuß), bedingt durch die Gesamtmasse des internen Koaxialkabels und der verriegelnden Edelstahlarmierung.
Nettomasse des Kabelkörpers: Berechnet als lineare Massendichte multipliziert mit der Gesamtlänge (64 g/m x 6,5 m) = 416 Gramm (14,67 oz).
Beitrag der Steckverbinder-Hardware: Insgesamt ungefähr 20 Gramm (0,71 oz) für das Paar hochwertiger, vergoldeter koaxialer ClickLoc-Messinganschlüsse und die lokalen Crimp-Baugruppen zur Zugentlastung.
Nettogesamtgewicht der Komponente: Berechnet als 416 g (Kabelkörper) + 20 g (Steckverbinder) = 436 Gramm (15,38 oz) absolutes Trockengewicht pro Einheit (ohne schwere äußere Versandmaterialien aus Karton und Kunststoff).
Bestellinformationen
Optionscodefeld
Ausgewählter Optionswert
Technische Details
Modellnummer
330930
3300 NSv-Verlängerungskabel
AAA: Option für Kabellänge
-65
Insgesamt 6,5 Meter (21,3 Fuß) physische Kabellänge
BB: Option für Steckverbinder und Armierung
-03
Verriegelnde Edelstahlarmierung mit FEP-Mantel, standardmäßige Koaxialsteckverbinder
CC: Option für behördliche Zulassung
-05
Nicht erforderlich (Einstufung für allgemeine industrielle Installationen / nicht klassifiziert)
Technische Spezifikationen
Parameter
Präzise technische Daten
Hersteller
Bently Nevada (Baker Hughes)
Teilenummernidentifikation
330930-65-03-05
Produktkategorie
Verlängerungskabel für die Verbindung von Messwandlern
Systemkompatibilität
3300 XL NSv-Näherungswandlersystem
Wellenwiderstand
75 Ohm nominal
Mindestbiegeradius des Gehäuses
Absolute Biegegrenze für den Einsatz vor Ort: 25.4 mm (1.0 in)
Kabelkernmaterial
Koaxialkabel mit Isolierung aus Fluorethylenpropylen (FEP)
Armierungsprofil
Ineinandergreifende Edelstahlhülse (SST)
Äußere Schutzschicht
Transparenter FEP-Mantel über der Edelstahlarmierung
Steckermaterial
Koaxialanschlüsse aus vergoldetem Messing mit ClickLoc-Anschluss
Betriebstemperaturbereich
-52 degC bis +177 degC (-62 degF bis +351 degF)
Lagerungstemperaturbereich
-52 degC bis +177 degC (-62 degF bis +351 degF)
Grenzwerte für die relative Luftfeuchtigkeit
100 % kondensierend, bei abgedichteten Steckverbindern nicht untertauchbar
Nettogewicht der Hardware
436 Gramm (typische Berechnung der Nettomasse des Geräts)
Anschlüsse/Schnittstellen
Steckerschnittstellentyp
Funktionszuweisung
Miniatur-Koaxialbuchse mit ClickLoc-Anschluss
Eingangsbuchse für den Anschluss des Steckers einer 3300-NSv-Näherungssonde
Miniatur-Koaxialstecker mit ClickLoc-Anschluss
Verlegung des Ausgangsanschlusses in den Eingang der Buchse eines 3300 XL NSv Proximitor-Sensors
Installationsrichtlinien
Regel für den Abgleich der Gesamtschleifenlänge: Dieses 6.5-Meter-Verlängerungskabel muss mit einer Näherungssonde mit einer physischen Länge von 0.5 Metern kombiniert werden, um eine Systemschleife mit einer Gesamtlänge von 7.0 Metern zu bilden. Die kombinierte Gesamtlänge muss mit der werkseitigen Kalibrierungsmarkierung auf dem 3300 XL NSv Proximitor-Sensor übereinstimmen, um eine Drift des Skalierungsfaktors zu vermeiden.
Begrenzungen des Biegeradius: Biegen Sie das armierte Kabelkonfektionsteil nicht enger als bis zum absoluten Mindestbiegeradius von 25.4 mm (1.0 inch). Durch erzwungene Knicke oder engere Biegungen kann der Abstand der inneren Dielektrika dauerhaft verändert werden, was zu einer Kalibrierungsdrift führt.
Elektrische Erdungsisolierung: Stellen Sie sicher, dass die Miniatur-Koaxialverbindungsstücke mit ClickLoc-Anschluss weder die Gehäuse metallischer Anschlussdosen noch umgebende Leitungen berühren. Schützen Sie die gesteckte Steckverbindung mit selbstverschmelzendem Silikon-Isolierband.
Vorsichtsmaßnahmen beim Einziehen durch Rohre: Führen Sie das Kabelkonfektionsteil beim Verlegen durch Feldrohre oder Schottwände ausschließlich am Profil der Armierungshülse ein. Wenden Sie keine Zugkraft direkt auf die goldbeschichteten ClickLoc-Steckerköpfe oder vercrimpten Anschlusspunkte an.
FAQ
Welche Gesamtlänge hat die Systemschleife bei Verwendung dieses 6,5-Meter-Verlängerungskabels?
Dieses 6,5-Meter-Verlängerungskabel ist ausschließlich für die Verwendung mit einer 0,5-Meter-Näherungssonde ausgelegt. Zusammen bilden sie eine kalibrierte Systemschleife mit einer Gesamtlänge von 7,0 Metern, passend zur Kalibrierung des entsprechenden 7,0-m-Proximitor-Sensors.
Was bedeutet der Optionscode -03 in Bezug auf den Aufbau dieses Kabels?
Der Optionscode „-03“ gibt an, dass das Verlängerungskabel mit einem ineinandergreifenden Edelstahlpanzerschlauch und einem schützenden transparenten FEP-Außenmantel ausgestattet ist und über standardmäßige Miniatur-Koaxialsteckverbinder verfügt.
Warum muss der ClickLoc-Koaxialsteckverbinder unbedingt von Masse isoliert bleiben?
Wenn das Metallgehäuse des Koaxialsteckverbinders ein lokales Maschinenmassepotenzial oder das Gehäuse eines Anschlusskastens berührt, entsteht ein unbeabsichtigter Massepfad. Dadurch werden externe elektrische Störungen in das hochfrequente Diagnosesignal eingekoppelt, was zu schwankenden Vibrationsmesswerten führt.
Welche Folgen hat es, dieses armiert ausgeführte Kabel über die Grenze von 25,4 mm hinaus zu biegen?
Wird das Kabel enger als mit dem Mindestbiegeradius von 25,4 mm (1,0 Zoll) gebogen, kann die innere FEP-Isolierschicht gequetscht werden. Dadurch verändert sich die lokale Kapazität des Koaxialspalts und die Übertragung des HF-Signals wird beeinträchtigt, was zu Fehlern beim Skalierungsfaktor führt.
