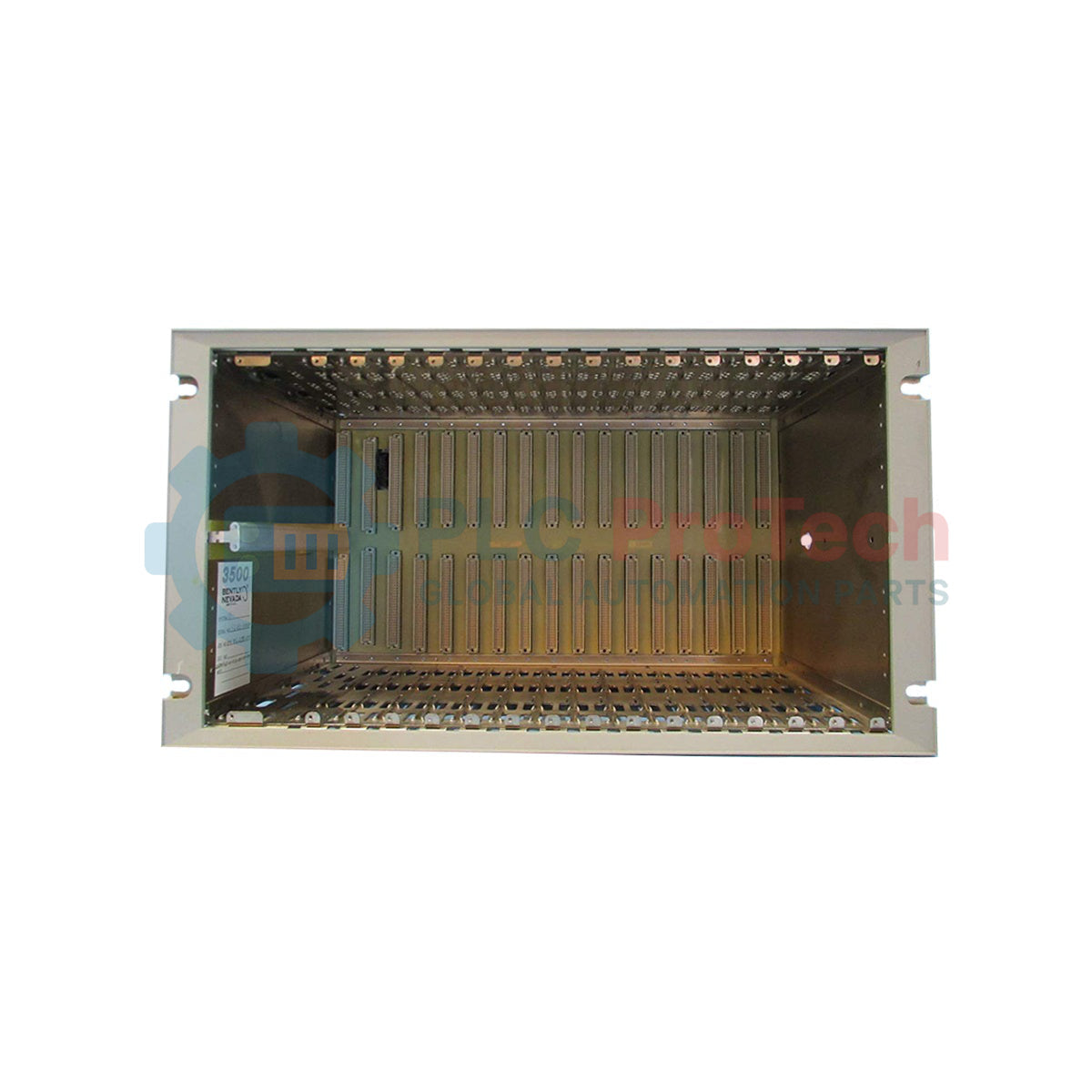

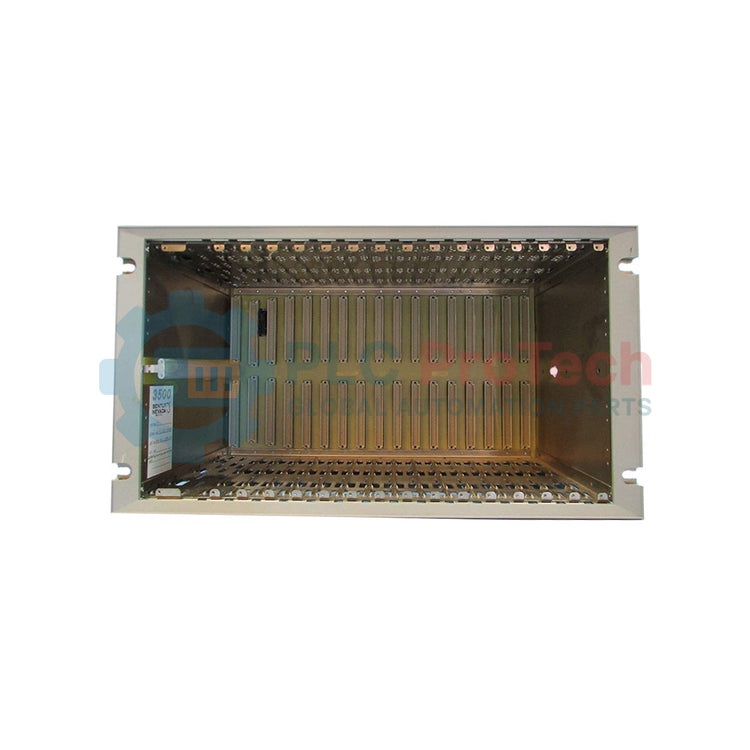

Bently Nevada 3500/05-01-01-CN-00-01 3500 Serie Systemrack

SKU 3500/05-01-01-CN-00-01

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 3500/05-01-01-CN-00-01
Herkunftsland:Vereinigte Staaten
Produkttyp: Racks für Schwingungsüberwachungssysteme
Zahlung: T/T, Western Union
Gewicht: 320g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Als grundlegende physische Infrastruktur und Backplane-Infrastruktur für Maschinenschutzarchitekturen ist das Bently Nevada 3500/05-01-01-CN-00-01 ein äußerst zuverlässiges 19-Zoll-System-Rack mit 14 Steckplätzen zur Aufnahme wichtiger Module zur Schwingungs-, Temperatur- und Drehzahlüberwachung. Durch die Herstellung eines robusten Backplane-Verbindungssystems gewährleistet dieses Rack eine unterbrechungsfreie Kommunikation zwischen den Modulen und eine zentrale Stromverteilung und bildet damit das Hardware-Rückgrat der Turbomaschinendiagnose in industriellen Schwerlastanwendungen.

Merkmale

Steckplatzkonfiguration in voller Größe: Verfügt über 14 dedizierte Steckplätze zur Aufnahme einer Vielzahl von Überwachungs-, Kommunikations- und Relaismodulen.
Architektur für Schalttafelmontage: Speziell für den direkten Einbau in Schalttafelaussparungen oder Schaltschranktüren konzipiert.
CE-Konformitätsoption: Vollständig mit europäischen Konformitätszertifizierungen ausgestattet, um die strengen Anforderungen an EMV/Funkstörfestigkeit und elektrische Sicherheit zu erfüllen.
High-Speed-Backplane: Ermöglicht deterministische Kommunikation zwischen Überwachungsgeräten, Keyphasor-Modulen und der Schnittstelle des Hauptcontrollers.

Anwendungen

Überwachung von Turbomaschinen: Aufnahme von Schwingungsdiagnosesystemen für Dampfturbinen, Gasturbinen und große Industriekompressoren.
Petrochemische Raffinerien: Kontinuierliches Anlagenmanagement und Integration von Sicherheitssystemen zur Anlagenabschaltung.
Stromerzeugungsanlagen: Kritischer Schutz von Generatoren und großen Pumpensystemen in anspruchsvollen Umgebungen.

Bestellinformationen

Optionsposition	Optionsbezeichnung	Detaillierte Beschreibung
3500/05	Basismodell	3500-System-Rack
-01	Rackgröße	19-Zoll-Rack (14 Modulsteckplätze)
-01	Montageoption	Option für Schalttafelmontage, Rack in voller Größe
-CN	Behördliche Zulassungen	Länderspezifische Zulassungen (CN-Option)
-00	Reservierte Auswahl	Keine
-01	Europäische Konformität	CE-konforme Option

Tabelle der technischen Daten

Hersteller	Bently Nevada
Modellcode	3500/05-01-01-CN-00-01
Produktlinie	Maschinenschutzsystem der Serie 3500
Abmessungen	Standardbreite von 19 Zoll (Geometrie für Schalttafelmontage)
Gesamtzahl der Modulsteckplätze	14 Steckplätze für Benutzer (ohne Netzteil- und Schnittstellenmodule)
Montagekonfiguration	Layout der Frontplatte für Schalttafelmontage
Konformitätsnormen	CE-Konformität (europäische Option)
Ursprungsland	Vereinigte Staaten (USA)
Versandgewicht (berechnet)	4,5 kg

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Die Panelmontagevariante (-01) verfügt über eine andere konstruktive Frontplatte als die Rackmontagevariante (-02) oder die Schottmontagevariante (-03). Dieser konstruktive Unterschied verhindert eine einfache mechanische Anpassung vor Ort. Versuchen Sie nicht, ein Panelmontage-Chassis ohne die dafür vorgesehenen Rackmontagewinkel in ein standardmäßiges EIA-Relaisrack einzusetzen. Standardmäßige interne Komponenten wie die Stromversorgungsmodule 3500/15 sind bei allen Rackvarianten universell austauschbar.

Typische Anwendungsfehler und technische Hinweise

Das Wärmemanagement in geschlossenen Schaltschränken ist entscheidend. Stellen Sie direkt oberhalb und unterhalb des Rack-Chassis einen Mindestabstand von 75 mm (3 Zoll) sicher, damit die natürliche Konvektion ungehindert stattfinden kann. Die Installation mehrerer dicht gepackter Überwachungsmodule (z. B. mehrerer 3500/42M-Geräte) ohne zusätzliche Lüfter kann zu lokaler Wärmeentwicklung führen und die langfristige Lebensdauer der Module beeinträchtigen.

Tipps für Inbetriebnahme und Verdrahtung

Um hochfrequente Störgeräusche zu minimieren, muss die gemeinsame Erdungsklemme des Racks direkt mit der primären Instrumentenerdung des Systems verbunden werden. Stellen Sie sicher, dass alle Schirmungen der Messkabel sauber an den Feldklemmenblöcken aufgelegt sind, und befolgen Sie ein Sternerdungskonzept, um zu verhindern, dass Erdschleifen die Genauigkeit der Diagnostik kritischer Maschinen beeinträchtigen.

Installationsrichtlinien

KRITISCHER WARNHINWEIS

Trennen Sie alle Feldstromquellen, einschließlich der Netzversorgung und der Steuerspannungen für Relais, und sichern Sie sie gegen Wiedereinschalten, bevor Sie mit der internen Rückwandplatine arbeiten oder Module installieren. Wird das Gerät vor der mechanischen Montage nicht vollständig spannungsfrei geschaltet, kann dies zu Lichtbogenbildung, beschädigten Komponenten oder schweren Verletzungen führen.

1

Bereiten Sie den Wandausschnitt strikt gemäß den Maßzeichnungen von Bently Nevada vor und achten Sie auf die exakte Ausrichtung der Befestigungsbohrungen.

2

Positionieren Sie das Rack-Chassis im Ausschnitt und montieren Sie alle Befestigungsschrauben gleichmäßig über den Rand der Frontplatte verteilt; ziehen Sie sie mit dem vorgeschriebenen Drehmoment an.

3

Verbinden Sie das Instrumentenerdungsband direkt von der Chassis-Erdungsklemme des Racks mit der Erdungssammelschiene des Schranks.

4

Stellen Sie sicher, dass die Stromversorgungsmodule fest sitzen und verriegelt sind, bevor Sie die sekundäre Feldverdrahtung anschließen.

FAQ

Wie viele Modulsteckplätze sind in diesem Systemrack vorhanden?

Diese 19-Zoll-Konfiguration bietet 14 verfügbare Steckplätze für Überwachungs- und Kommunikationsmodule, ausgenommen Steckplätze für die Stromversorgung und die Rack-Schnittstelle.

Kann dieses Rack für die Schaltschrankmontage an ein Standard-19-Zoll-Relaisrack angepasst werden?

Nein, dies ist eine Variante für die Schaltschrankmontage (-01) mit einer speziellen Frontplatte. Für die Montage an Standardschrankprofilen ist eine Rackmontage-Variante (-02) erforderlich.

Wofür steht das Suffix -CN in der Teilenummer?

Die Bezeichnung -CN verweist auf bestimmte behördliche Zulassungen, die für die Konformität in den jeweiligen regionalen Rechtsordnungen erforderlich sind.

Welcher Installationsabstand wird zur Wärmeableitung empfohlen?

Halten Sie oberhalb und unterhalb des Rack-Gehäuses einen Mindestabstand von 75 mm (3 Zoll) ein, um eine ausreichende Konvektionskühlung zu ermöglichen.
