Hersteller: Bently Nevada
Produkt-Nr.: 3500/15-02-02-00
Herkunftsland:Vereinigte Staaten
Produkttyp: Stromversorgungen für den Maschinenschutz
Zahlung: T/T, Western Union
Gewicht: 320g
Abmessungen: 35,5 cm x 25,4 cm x 15,2 cm
Versandhafen: Xiamen
Garantie: 12 Monate

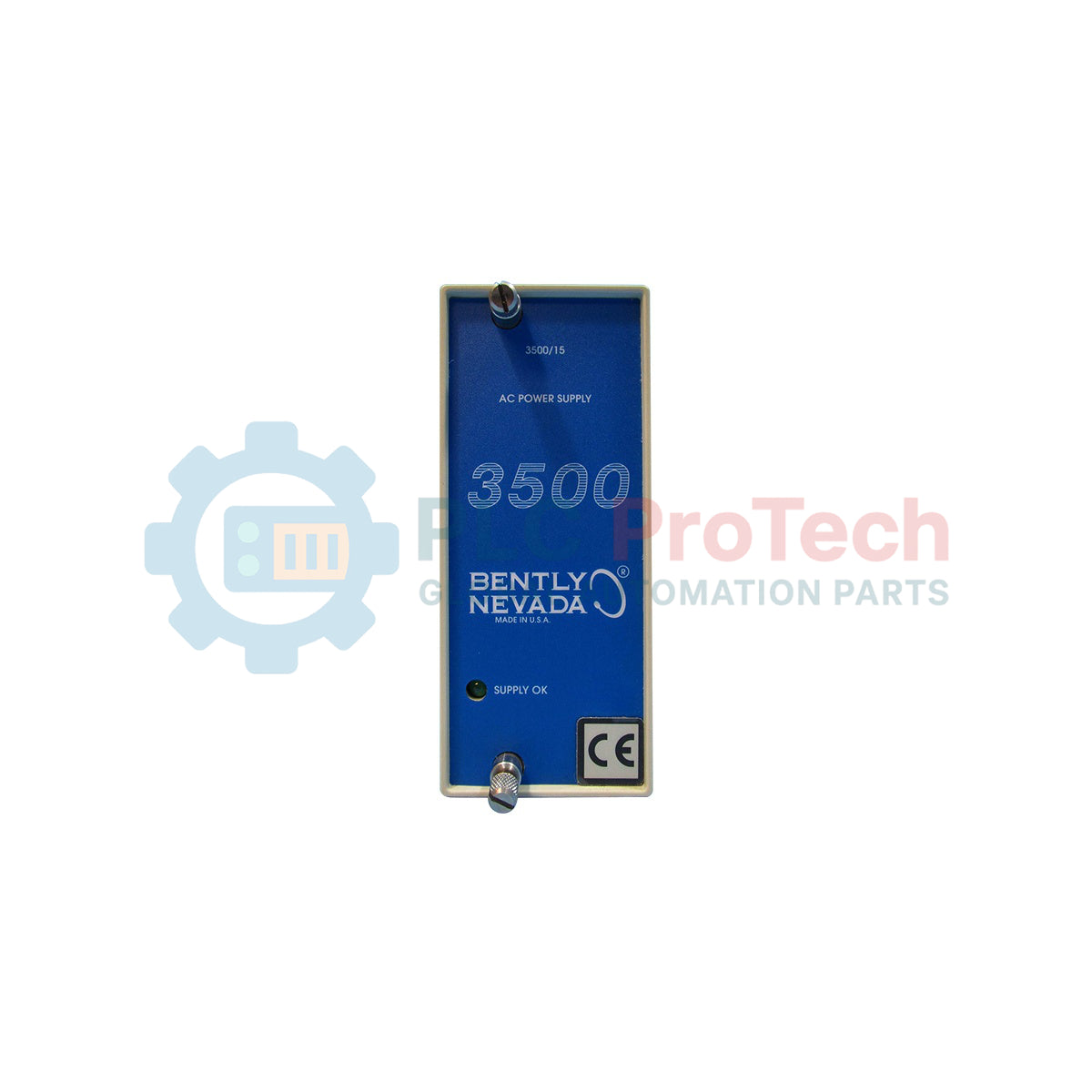

Das Modul Bently Nevada 3500/15-02-02-00 liefert der gesamten Rückwandplatine und den installierten Überwachungskarten eine stabile, geregelte Gleichstromversorgung und ist ein wesentliches Hochspannungswechselstrom-zu-Gleichstrom-Wandlermodul für das 3500 Maschinenschutzsystem. Dieses Gerät belegt einen oder zwei dafür vorgesehenen Steckplätze ganz links im Rack, nimmt Hochspannungswechselstrom-Eingänge auf und erzeugt die internen Betriebsspannungen, die für die kontinuierliche Maschinendiagnose und Fehlererkennung erforderlich sind. In einer redundanten Konfiguration mit zwei Steckplätzen unterstützt das 3500/15-02-02-00 gleichzeitig Hochspannungswechselstromeingänge über den oberen und unteren Steckplatz und schützt so kritische Überwachungsschleifen von Turbinen und Verdichtern vor Ausfällen der Stromquelle.
| Spezifikationsparameter | Wert / Detail |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modellreferenz | 3500/15-02-02-00 |
| Serientyp | 3500 Maschinenschutzsystem |
| Stromversorgungsmodul für den oberen Steckplatz | Hochspannungswechselstrom (175 bis 264 VAC eff.) |
| Stromversorgungsmodul für den unteren Steckplatz | Hochspannungswechselstrom (175 bis 264 VAC eff.) |
| Eingangsfrequenzbereich | 47 bis 63 Hz |
| Behördliche Zulassungen | 00 (Keine behördlichen Zulassungen ausgewählt) |
| Betriebstemperatur | -30 bis +65 °C |
| Nettogewicht des Moduls | 1,39 kg |
| Versandgewicht (berechnet) | 3,00 kg |
| Herkunftsland | Vereinigte Staaten (in den USA hergestellt) |
| Verpackungsabmessungen (berechnet) | 35,5 cm x 25,4 cm x 15,2 cm |
Die Stromversorgung nutzt ein Power Input Module (PIM), das auf der Rückseite des 3500-Racks direkt hinter dem Hauptstromversorgungsmodul installiert ist. Die elektrischen Anschlüsse der AC-Leitungen müssen sicher an den Schraubklemmen des PIM angeschlossen werden:
| PIM-Klemmenblock | Anschlussfunktion | Empfohlene Kabelspezifikationen |
|---|---|---|
| L (Außenleiter) | Primäre stromführende Leitung für eine 175–264-VAC-Zuleitung | 14 AWG bis 18 AWG, mehrdrähtiges Kupfer |
| N (Neutralleiter) | Neutralleiter-Rückleitung | 14 AWG bis 18 AWG, mehrdrähtiges Kupfer |
| Erdung (PE) | Schutzleiter (sicherheitskritisch) | Mindestens 12 AWG, grün-gelbe Hülse |
Die ältere 3500/15-02-02-00 Die Konfiguration weist eine Zuordnung 02-02-00 für Hochspannungs-Wechselstromeingänge an beiden aktiven Steckplätzen auf. Diese ältere Konfiguration wurde abgelöst durch die 3500/15-05-05-00 universelles AC/DC-Stromversorgungsmodell. Racks, die ältere 3500-Überwachungsmodule mit neueren Modulen kombinieren, können diese Stromversorgung erfolgreich aufnehmen. Beim Upgrade von der Konfiguration -02-02-00 auf -05-05-00 müssen jedoch die rückseitigen Power-Input-Module (PIMs) entsprechend der universellen Stromversorgungsarchitektur aktualisiert werden, um Hardware-Inkompatibilitäten zu vermeiden.
Unter Volllastbedingungen des 3500-Racks (mit zwei Stromversorgungen, transienten Datenschnittstellen und 14 vollständig bestückten Überwachungskarten) können die Temperaturen der internen Stromversorgungen erhöht sein. Wenn das Rack in einem unbelüfteten Gehäuse mit Schutzart IP65 untergebracht ist, muss eine ausreichend berechnete Wärmeabfuhr vorgesehen werden. Bei einer Konfiguration mit zwei Stromversorgungen sollten die obere und die untere Stromversorgung an separate, unabhängige USV-Quellen angeschlossen werden, damit das Auslösen eines einzelnen vorgeschalteten Leistungsschalters nicht das gesamte Maschinenschutzsystem deaktiviert.
Betreiben Sie die Stromversorgung des 3500/15-Racks niemals ohne eine solide Erdverbindung mit niedriger Impedanz, die von der Erdungsklemme des PIM direkt mit der Haupterdungsschiene des Schranks verbunden ist. Schwebende Neutralpunkte oder hochohmige Erdverbindungen können Wechselstromrauschen direkt auf die Backplane einkoppeln und dadurch Rauschen in empfindliche 3-adrige Näherungssensoreingänge (z. B. der Serie 3300 XL) induzieren, was zu falschen Vibrationsspitzen oder durch die Instrumentierung ausgelösten Abschaltungen führen kann.
Schieben Sie das Chassis des zentralen 3500/15-02-02-00-Stromversorgungsmoduls in die dafür vorgesehenen äußersten linken Steckplätze an der Vorderseite des 3500-Racks. Stellen Sie sicher, dass die Führungsschienen exakt ausgerichtet sind, und ziehen Sie die beiden Befestigungsschrauben an der Frontplatte mit einem gewöhnlichen Schlitzschraubendreher fest an.
Montieren Sie das entsprechende Power-Input-Modul (PIM) direkt in den Backplane-Steckplatz hinter dem Stromversorgungsmodul. Befestigen Sie es mit dem zugehörigen Montagematerial.
Verbinden Sie den Schutzleiter (PE) direkt von der zentralen Erdungsschiene des Schranks mit der Erdungsklemme am PIM. Verwenden Sie dafür mindestens einen 12-AWG-Kupferleiter.
Führen Sie die stromführenden (L) und neutralen (N) Versorgungsleitungen (175 bis 264 Vac) zu den dafür vorgesehenen Klemmschrauben und schließen Sie sie dort an. Überprüfen Sie das Anzugsdrehmoment aller Anschlüsse, befestigen Sie die Schutzabdeckung der Klemmen und schalten Sie den Versorgungskreis wieder ein.
