Beschreibung

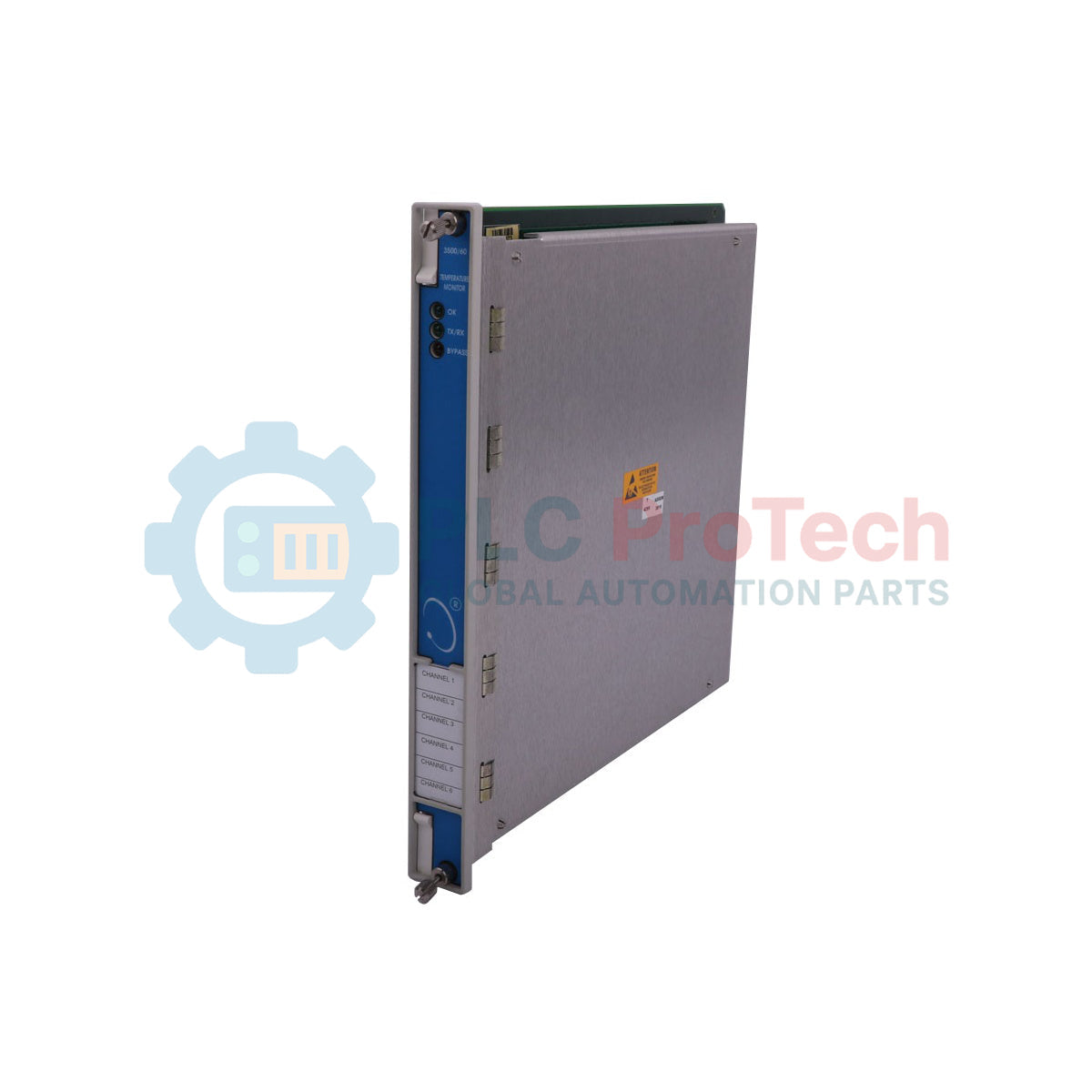

Durch die direkte Verarbeitung von Eingängen von RTDs und Thermoelementen bietet der Bently Nevada 3500/60-01-CN im Gehäuse der 3500-Serie einen dedizierten, kontinuierlichen Maschinenschutz, indem kritische Maschinentemperaturen überwacht werden, ohne auf herkömmliche analoge Rekorderausgänge angewiesen zu sein. Dieses Modul ist für Anwendungen mit hoher Packungsdichte und hoher Zuverlässigkeit ausgelegt, bei denen die Temperaturüberwachung direkt in die digitale Steuerungsarchitektur der Anlage integriert ist.
Diese spezielle Konfiguration verwendet das RTD/TC-E/A-Modul, nicht galvanisch getrennt, mit internen Anschlüssen, wodurch der Platzbedarf im Schaltschrank optimiert und die Klemmenverdrahtung vereinfacht wird. Ausgestattet mit CN-Zulassungen erfüllt es länderspezifische gesetzliche Normen für die Installation in anspruchsvollen industriellen Umgebungen.
Hauptmerkmale
-
Kontinuierliche Überwachung: Akzeptiert Eingänge von Widerstandsthermometern (RTD) und Thermoelementen (TC), um sie mit benutzerdefinierten Alarmwerten zu vergleichen.
-
Interne Anschlüsse: Das kompakte Anschlussdesign minimiert externe Verdrahtungskomponenten und reduziert den erforderlichen Platz in Rangierschränken.
-
Keine Rekorderausgänge: Optimiertes Design mit Fokus auf digitale Integration über die 3500-Backplane, wodurch redundante analoge Schleifenhardware entfällt.
-
Integrierte Alarmogik: Bietet für jeden aktiven Kanal unabhängige Ansprechwerte für Warnung und Gefahr.
Anwendungen
- Überwachung der Lagertemperatur von Dampf-, Gas- und Wasserturbinen.
- Schutz der Statorwicklungen großer Elektromotoren und Generatoren.
- Thermische Diagnostik von Hochdruck-Kolben- und Zentrifugalkompressoren.
- Sicherheitskreise für Pumpstationen und Lagergehäuse mechanischer Getriebe.
Technische Spezifikationen
| Parameter |
Spezifikation |
| Hersteller |
Bently Nevada (Baker Hughes) |
| Modellnummer |
3500/60-01-CN |
| Serie |
3500 Maschinenschutzsystem |
| Monitortyp |
Temperaturmonitor (keine Rekorderausgänge) |
| E/A-Modultyp |
RTD/TC-E/A-Modul, nicht galvanisch getrennt, interne Anschlüsse |
| Leistungsaufnahme |
Nennleistung 7 Watt |
| Zulassungen |
CN (Länderspezifische Zulassungen / China-Standards konform) |
| Herkunftsland |
Vereinigte Staaten (USA) |
| Versandgewicht (berechnet) |
2,0 kg / 4,4 lbs |
Anschlüsse & Schnittstellen
| Klemmenblockabschnitt |
Funktionszuweisung |
| RTD/TC-Eingangsklemmen |
Unterstützt 3-adrige oder 4-adrige RTDs sowie den direkten Anschluss von Thermoelementen. |
| Schirmklemmen |
Interne Anschlusspunkte für die Chassis-Masse zur Schirmung mit Drain-Leitern. |
Empirische Erkenntnisse aus der Entwicklung
Alternative Modelle und Kompatibilität
Das nicht isolierte E/A-Modul mit internen Anschlüssen der Ausführung -01 unterscheidet sich physisch von der isolierten Variante -02. Wenn Sie ein isoliertes Gerät durch dieses Modul ersetzen, stellen Sie sicher, dass mögliche Erdschleifen in der Feldverdrahtung analysiert und beseitigt wurden. Verwenden Sie die 3500 Rack Configuration Software, um zu bestätigen, dass Kanalzuweisungen und Sensorparameter mit dem Datenbankprofil des vorherigen Moduls übereinstimmen.
Anwendungsfehler und technische Hinweise
Da es sich um ein nicht isoliertes E/A-Modul handelt, müssen Thermoelement- und RTD-Sensoren am Messpunkt elektrisch isoliert sein, um zu verhindern, dass Potenzialunterschiede gegen Erde die Systemdaten verfälschen oder die Eingangsschaltung beschädigen. Verlegen Sie die Feldverdrahtung der Sensoren nicht in unmittelbarer Nähe von Starkstrom- und Phasenkabeln, um elektromagnetische Störungen (EMI) zu minimieren.
Tipps zur Inbetriebnahme und Verdrahtung
Bei Thermoelementen mit internen Anschlussklemmen wird die Vergleichsstellenkompensation (CJC) automatisch an den lokalen Klemmen durchgeführt. Um fehlerhafte Temperaturmesswerte zu vermeiden, setzen Sie die Rückseite des 3500-Racks oder die Anschlussklemmen weder direkter Zugluft noch schnellen lokalen Temperaturschwankungen aus.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: Schalten Sie das gesamte 3500-Rack spannungsfrei, bevor Sie das E/A-Modul einsetzen oder entfernen. Tauschen Sie nicht isolierte E/A-Karten nicht im laufenden Betrieb aus, solange die Feldverdrahtung angeschlossen und unter Spannung ist. Stellen Sie sicher, dass die Feldsensorleitungen vor dem Anschließen vollständig von statischer Ladung entladen sind.
1
Stellen Sie sicher, dass die Stromversorgung des 3500-Systems ausgeschaltet ist und die Lockout-Verfahren aktiviert sind.
2
Setzen Sie das Hauptüberwachungsmodul in den vorderen Steckplatz des 3500-Racks ein und ziehen Sie die Befestigungsschrauben des Chassis fest.
3
Richten Sie das E/A-Modul 3500/60-01-CN aus und setzen Sie es in den entsprechenden rückseitigen Steckplatz des Racks ein.
4
Schließen Sie die Feldverdrahtung für RTD/TC entsprechend der in den Anlagenzeichnungen angegebenen Kanalanordnung an und achten Sie dabei auf die korrekte Polarität sowie die Schirmtrennung.
