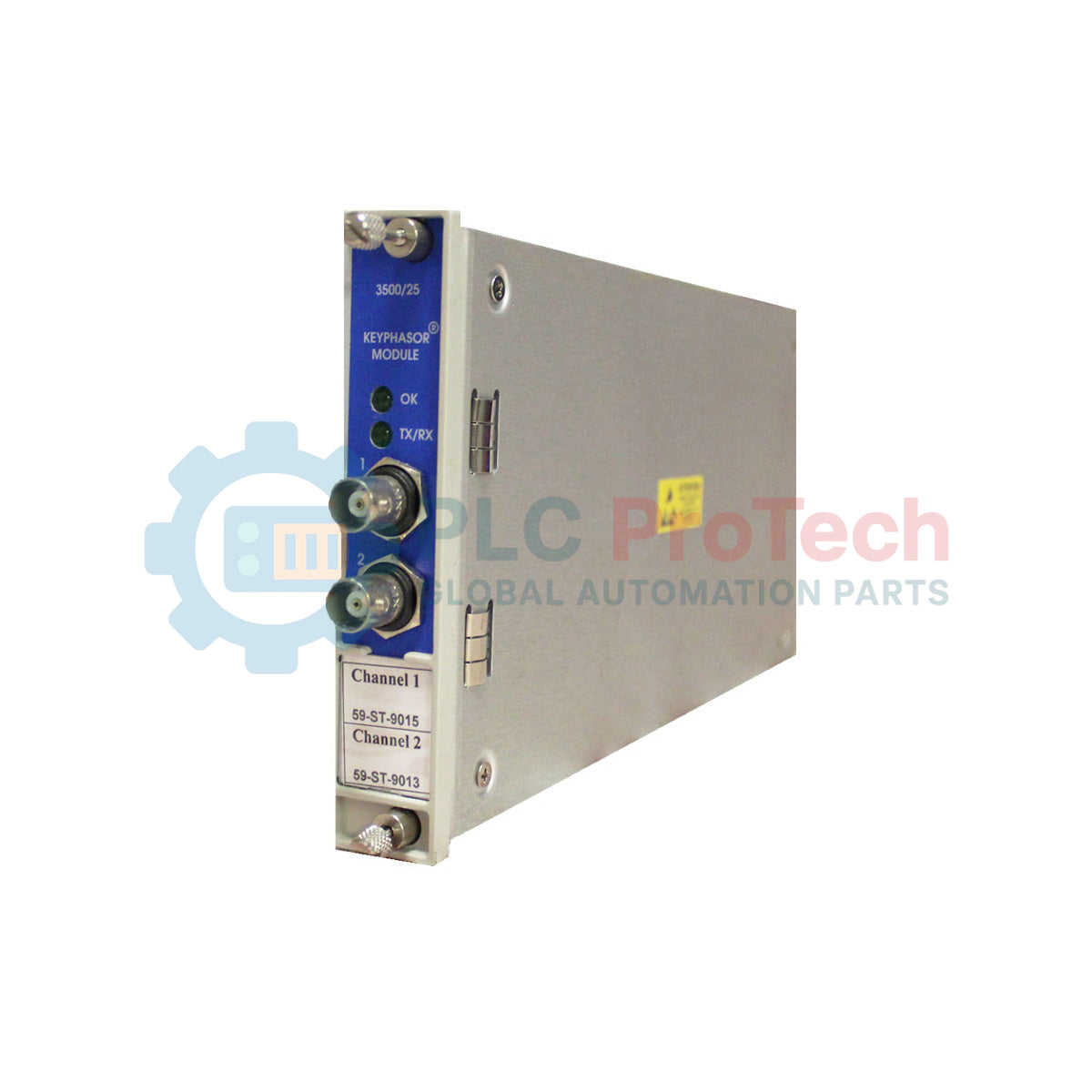

Bently Nevada 3500/25-01-03-CN 3500/25 Enhanced Keyphasor-Modul

SKU 3500/25-01-03-CN

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Bently Nevada

  • Produkt-Nr.: 3500/25-01-03-CN

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Erweiterte Keyphasor-Module

  • Zahlung: T/T, Western Union

  • Gewicht: 340g

  • Abmessungen: 241.3 mm x 24.4 mm x 103.1 mm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Der 3500/25-01-03-CN ist eine leistungsstarke, halbhohe Maschinenüberwachungskomponente mit zwei Kanälen, die Phasenreferenz- und Drehzahlmessungen innerhalb des Rack-Systems der Maschinenüberwachungsserie Bently Nevada 3500 ermöglicht. Das Modul verarbeitet eingehende elektrische Signale von Näherungssonden oder passiven Magnetaufnehmern, um hochpräzise digitale Zeitimpulse pro Umdrehung oder mehrere Ereignisse pro Umdrehung zu erzeugen. Diese erzeugten Phasenreferenzimpulse (Keyphasor-Signale) werden über die 3500-System-Backplane direkt an andere Überwachungsmodule und vernetzte Diagnosesoftware übertragen. Diese Echtzeitverarbeitung ermöglicht es dem Maschinenüberwachungssystem, die Wellendrehzahl zu berechnen, synchrone Vektorgrößen zu verfolgen und Schwingungsamplituden bestimmten Phasenwinkeln an Gleitlagern zuzuordnen.

Die Betriebskonfiguration des Moduls 3500/25 umfasst eine halbhohe Keyphasor-Karte mit zwei Kanälen, die einer internen Barriere-E/A-Modulvariante mit dedizierten internen Klemmanschlüssen mit Druckschrauben zugeordnet ist. Die integrierten internen Sicherheitsbarrieren ermöglichen zertifizierte eigensichere Anschlüsse für Messaufnehmer, die direkt in explosionsgefährdeten Bereichen eingesetzt werden. Diese Konfiguration erfüllt strenge internationale regulatorische Anforderungen und ist zugleich abwärtskompatibel mit älteren 3500-Modulversionen. Damit ersetzt sie effektiv frühere Komponenten wie die Baugruppe PWA 125792-01.

Merkmale

  • Zweikanaliges Design zur Drehzahl- und Phasenüberwachung mit Signalaufbereitung für Impulse pro Umdrehung und mehrere Ereignisse pro Umdrehung.
  • Integrierte eigensichere interne Barrieren für den direkten Anschluss von Messaufnehmern in explosionsgefährdeten Bereichen.
  • Ermöglicht die Echtzeitzuordnung von Phasenreferenzen, 1X-Schwingungsamplitudenvektoren und umfassende Drehzahldiagnosen über die System-Rack-Backplane.
  • Erweiterte Funktionen, einschließlich der Erzeugung von Zeitimpulsen pro Umdrehung anhand von Zahnradgebern mit hoher Ereignisdichte.
  • Koaxiale, gepufferte Schnittstellen an der Frontplatte und rückseitige Anschlüsse im Euro-Format liefern saubere Telemetriedaten der Rohsignale von Messaufnehmern.
  • Integrierte Systemzustandsprüfung über dedizierte OK-LEDs an der Frontplatte sowie LED-Anzeigen für den Kommunikationsstatus (TX/RX).

Anwendungen

  • Echtzeit-Protokollierung der Phasenreferenz und vektorielle Schwingungsüberwachung an Dampf- und Gasturbinen in Versorgungsanlagen.
  • Mehrkanalige Drehzahlüberwachung von Wellen, Integration von Überdrehzahlauslösern und Drehzahlnullpunkt-Indexierung bei kritischen Kreisel-Luftkompressoren.
  • Abgleich struktureller Phasen und Auswuchten vor Ort über mehrere Ebenen an Hochgeschwindigkeits-Industrieprozessventilatoren und Getrieben mit Flüssigkeitsfilmgleitlagern.

Bestellinformationen

Teilenummer Aufschlüsselung der Optionen und Systembeschreibungen
3500/25-AA-BB-CC 3500/25 Keyphasor-Modulbaugruppe, erweitert
A: 01 Eine 2-Kanal-Keyphasor-Karte halber Höhe (für 2 Kanäle bestellen)
B: 03 Internes Barrier-I/O mit internen Anschlüssen
C: 03-CN Zulassungsoption mit spezifischen lokalisierten Konformitätskonfigurationen

Technische Daten

Parameterklassifizierung Präzise technische Werte
Hersteller Bently Nevada (Baker Hughes)
Hauptteilenummer 3500/25-01-03-CN
Modulvariante Erweitertes Keyphasor-Modul mit internen Sicherheitsbarrieren
Typische Leistungsaufnahme Typischerweise 3,2 Watt
Eingangssignalbereich ohne galvanische Trennung +0,8 V bis -21,0 V
Eingangssignalbereich mit galvanischer Trennung +5,0 V bis -11,0 V
Mindestimpedanz des Messumformers Mindestens 21,8 kOhm
Eingangsdrehzahl-/Frequenzbereich 1 bis 1.200.000 cpm (0,017 bis 20 kHz)
Ausgangsdrehzahl-/Frequenzbereich 1 bis 99.999 cpm (0,017 bis 1667 Hz)
Genauigkeit des nicht verarbeiteten Signals 0,017 bis 100 Hz: +/- 1 cpm; 101 bis 500 Hz: +/- 8 cpm; 501 Hz bis 20 kHz: +/- 1 % des cpm-Werts
Genauigkeit des verarbeiteten Signals 0,017 bis 60 Hz: +/- 1 cpm; 61 bis 150 Hz: +/- 8 cpm; 151 Hz bis 20 kHz: +/- 1 % des cpm-Werts
Impulsanforderungen für den automatischen Schwellenwert Minimale Amplitude 2 Volt Spitze-Spitze; Mindestfrequenz 120 U/min (2 Hz)
Bereich des manuellen Schwellenwerts Vom Benutzer wählbar von 0 bis -20 V DC; minimale Auslöseamplitude 500 Millivolt Spitze-Spitze
Vom Benutzer wählbare Hysterese 0,2 bis 2,5 Volt
Maximale Ausgangsimpedanz Maximal 504 Ohm gepufferte Ausgangsimpedanz
Grenzwert der Messumformer-Versorgungsspannung -24 V DC, maximal 40 mA pro Kanal
Betriebstemperatur (Barrier-I/O) 0 °C bis +65 °C (32 °F bis +150 °F)
Lagerungstemperaturbereich -40 °C bis +85 °C (-40 °F bis +185 °F)
Maximale relative Luftfeuchtigkeit 95 %, nicht kondensierend
Abmessungen des Hauptmoduls (H x W x T) 119,9 mm x 24,4 mm x 256,5 mm (4,72 in x 0,96 in x 10,10 in)
Nettogewicht des Hauptmoduls 0,34 kg (0,76 lbs)
Abmessungen des I/O-Moduls (H x W x T) 241,3 mm x 24,4 mm x 103,1 mm (9,50 in x 0,96 in x 4,06 in)
Nettogewicht des I/O-Moduls 0,46 kg (1,01 lbs)
Gehäuseplatzbedarf (Hauptmodul) 1 Steckplatz halber Höhe für einen vorderen Monitor-Rack
Gehäuseplatzbedarf (I/O) 1 Steckplatz voller Höhe für ein hinteres Schnittstellen-Rack

Anschlüsse/Schnittstellen

Anordnung der Anschlussstifte Funktionszuweisung und Schleifenkonfiguration
Koaxialanschluss 1 an der Frontplatte Gepufferter Rohsignalausgang der Spannung des Phasen-/Drehzahlwandlers von Kanal 1
Koaxialanschluss 2 an der Frontplatte Gepufferter Rohsignalausgang der Spannung des Phasen-/Drehzahlwandlers von Kanal 2
Hintere Euro-Klemmenblöcke Separate Leitungen für die Stromversorgung eigensicherer Tastköpfe, Schirmmasse und Rückführungssignale zur Wegmessung

Installationsrichtlinien

  • Regeln zur Rack-Ausrichtung: Schieben Sie die halbhohe Hauptverarbeitungskarte mithilfe des speziellen Führungseinsatzes für halbhohe Karten in einen der 14 verfügbaren vorderen Überwachungssteckplätze des 3500-Chassis. Montieren Sie das zugehörige, ganhochige I/O-Barrierenmodul im hinteren Steckplatz direkt gegenüber der Hauptkartenbaugruppe.
  • Verdrahtung der eigensicheren Stromkreise: Stellen Sie sicher, dass alle externen Feldleiter, die in den internen I/O-Klemmenblock der Sicherheitsbarriere geführt werden, strikt gemäß der Werkszeichnung 138547 installiert sind. Verlegen Sie eigensichere Tastkabel in separaten, isolierten Kabelrinnen, entfernt von allen nicht eigensicheren Strom- oder Maschinenversorgungsleitungen.
  • Verfahren zur Kontrolle elektrostatischer Entladungen: Beim Einsetzen der Karten oder beim Bewegen lokaler Komponenten muss ein leitfähiges, nur einmal verwendbares Erdungsarmband getragen und ordnungsgemäß mit der Maschinenrackstruktur verbunden werden, um irreversible Schäden an Schaltkreisen zu vermeiden.
  • Grenzwerte für die Überwachung des Chassis: Jeder einzelne Schutz-Rack unterstützt maximal zwei Keyphasor-Hauptverarbeitungsmodule. Ein Modul wird der oberen Halbsteckplatzreihe zugeordnet, das zweite der unteren Halbsteckplatzreihe.

Konformität und Zertifizierungen

  • EMV-Richtlinien: Konform mit der Richtlinie 2014/30/EU der Europäischen Gemeinschaft, nachgewiesen durch Prüfungen gemäß EN 61000-6-2 (Störfestigkeit in Industriebereichen) und EN 61000-6-4 (Störaussendung in Industriebereichen).
  • Regeln zur elektrischen Sicherheit: Konform mit der Richtlinie 2014/35/EU der Europäischen Gemeinschaft und den Anforderungen der Norm EN 61010-1.
  • Maritime Normen: Zertifiziert gemäß den DNV GL-Regeln für Seeschiffe und Offshore-Anlagen sowie den Richtlinien aus Teil 1 der Regeln des American Bureau of Shipping (ABS) für Stahlschiffe.
  • RoHS-Richtlinie: Vollständig konform mit der RoHS-Richtlinie 2011/65/EU der Europäischen Gemeinschaft und den chinesischen RoHS-Vorschriften, die eine umweltfreundliche Nutzungsdauer (EFUP) von 15 Jahren vorsehen.
  • Gefahrenzulassungen: Klasse I, Zone 2 AEx/Ex nA nC ic [ia Ga] IIC T4 Gc und Klasse I, Division 2, Gruppen A, B, C und D, wenn interne Sicherheitsbarrierenschnittstellen verwendet werden.

FAQ

Wie hoch ist die erforderliche Mindestdrehzahl beim Einsatz passiver magnetischer Aufnehmer mit dieser Karte?

Passive magnetische Aufnehmer benötigen eine Mindestwellendrehzahl von mehr als 200 U/min (3,3 Hz), um ein gültiges Signalprofil zu liefern.

Wie viele Keyphasor-Karten können sicher in einem einzelnen 3500-Schutzrack betrieben werden?

Jedes 3500-Systemrack kann maximal zwei Keyphasor-Hauptmodule enthalten, von denen eines in einem oberen und eines in einem unteren Halbsteckplatz eingesetzt ist.

Was ist der wichtigste Unterschied zwischen den Konfigurationen für die Nachführung mit automatischer und manueller Schwelle?

Die automatische Schwelle erfordert eine minimale Signalamplitude von 2 Volt Spitze-Spitze und eine Frequenz über 2 Hz, während die manuelle Schwelle eine manuelle Eingabe von 0 bis -20 Vdc ermöglicht und eine Auslösung bei nur 500 Millivolt Spitze-Spitze unterstützt.

Ändert die Modifikation der internen Barriere-I/O den normalen Betriebstemperaturbereich?

Ja. Bei Verwendung mit der Version des internen Barriere-I/O-Moduls ist die Betriebstemperatur auf einen Bereich von 0 °C bis +65 °C beschränkt, anstelle des Grenzwerts ohne Barriere.
