Beschreibung

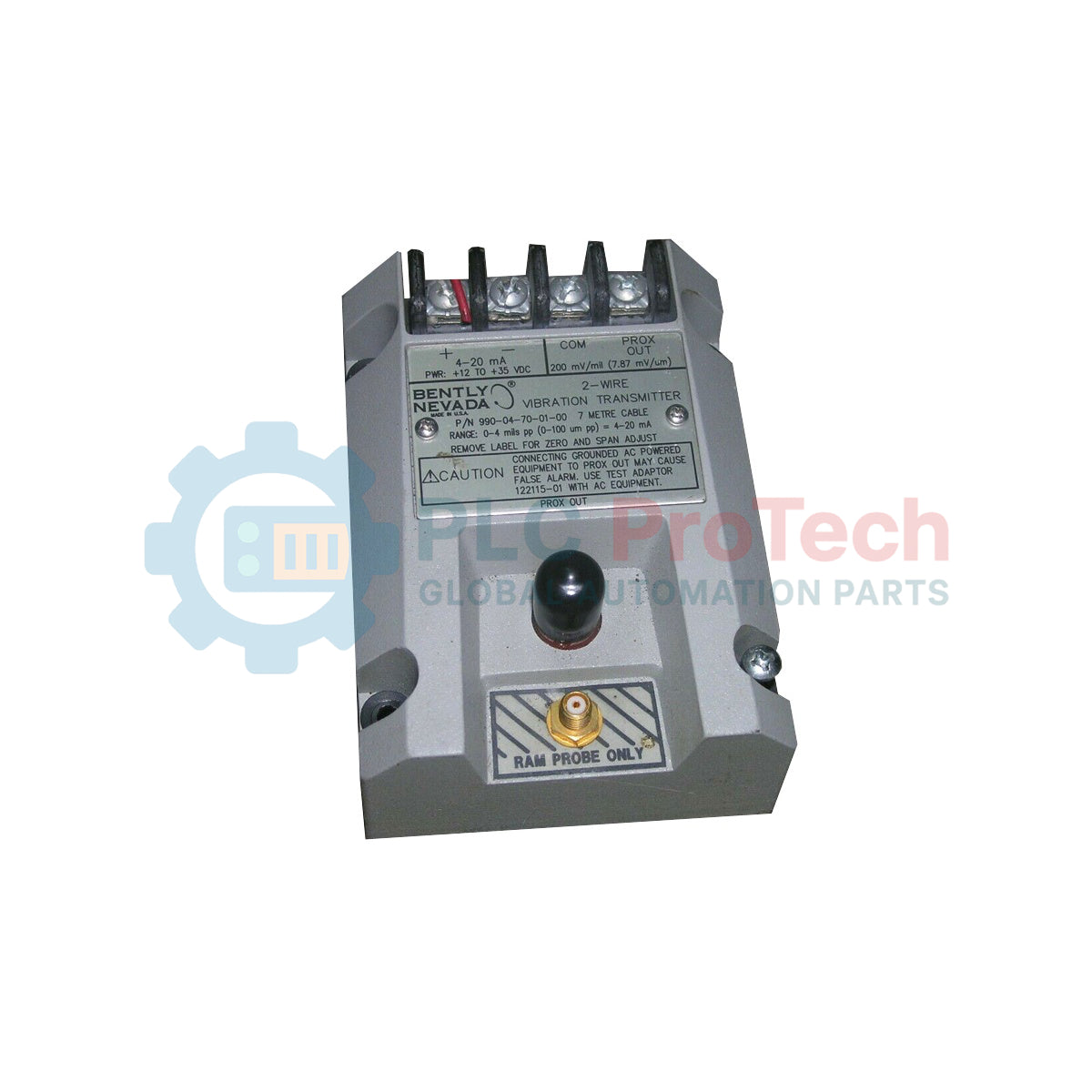

Der Bently Nevada 990-04-70-01-CN wurde für die nahtlose Integration in Schutzsysteme für Industriemaschinen entwickelt und fungiert als hochpräzise, schleifengespeiste Sensorschnittstelle zur kontinuierlichen Überwachung von Wellenschwingungen. Dieser 2-Draht-Transmitter wandelt das dynamische Wegsignal eines Näherungssondensystems in eine standardmäßige analoge 4- bis 20-mA-Stromschleife um und ermöglicht so die direkte Kommunikation mit speicherprogrammierbaren Steuerungen (SPS), verteilten Leitsystemen (DCS) oder Plattformen zur Zustandsüberwachung von Maschinen.
Diese für raue Industrieumgebungen entwickelte Einheit vereinfacht die Feldverdrahtung, indem sie die Sensorelektronik des Proximitors und die Transmitterfunktion in einem einzigen kompakten Gehäuse vereint. Der 990-04-70-01-CN ist werkseitig für einen Messbereich von 0 bis 4 mils Spitze-Spitze konfiguriert, für eine Systemlänge von 7,0 Metern optimiert und mit Schnellmontageclips für die DIN-Schiene ausgestattet.
Wichtige Merkmale
-
Integriertes Proximitor-Design: Kombiniert die Treiberelektronik der Näherungssonde mit 4-20-mA-Transmitterkreisen, um die Gesamtzahl der Komponenten in Überwachungspanels zu minimieren.
-
2-Draht-Schnittstelle mit Schleisenspeisung: Senkt Verdrahtungskosten und Installationsaufwand, da dasselbe Adernpaar für Signalübertragung und Betriebsspannungsversorgung verwendet wird.
-
Berührungslose Wegmessung: Wird mit standardmäßigen Wirbelstrom-Näherungssonden verbunden, um dynamische Wellenbewegungen ohne physischen Kontakt zu messen.
-
Lokaler gepufferter Ausgang: Liefert über einen Koaxialanschluss ein unverarbeitetes dynamisches Signal für Diagnosezugriff und Schwingungsanalysen mit tragbaren Messgeräten.
-
Hohe Störfestigkeit: Robuste Abschirmung und Isolierung verhindern elektromagnetische Störungen in Umgebungen mit leistungsstarken Motoren und Turbinen.
Anwendungen
- Überwachung radialer Schwingungen an Zentrifugalkompressoren für Luft und Gas.
- Überwachung von Gehäuse- und Wellenschwingungen industrieller Dampf- und Gasturbinen.
- Überwachung der Wellenauslenkung überhängender Lüfter in Kühltürmen.
- Kontinuierliche Zustandsüberwachung von Prozesspumpen für den Schwerlastbetrieb.
- Schutz rotierender Maschinen in Nebenanlagen, wenn keine vollständigen Rack-Systeme erforderlich sind.
Konfiguration des Modellsuffixes
| Suffixcode |
Optionsklasse |
Technische Spezifikation |
| -04 |
Bereich bei Endwert |
0 bis 4 mils Spitze-Spitze (0 bis 100 Mikrometer Spitze-Spitze) |
| -70 |
Systemlänge |
7,0 Meter (23,0 Fuß) elektrische Gesamtlänge |
| -01 |
Montagezubehör |
35-mm-DIN-Schienenclips vorinstalliert |
| -CN |
Zulassungen |
Regionsspezifische Sicherheitszertifizierungen (China/Asien-Pazifik) |
Technische Spezifikationen
| Hersteller |
Bently Nevada |
| Modellserie |
Vibrationstransmitter der Serie 990 |
| Eingangsbereich bei Endwert |
0 bis 4 mils Spitze-Spitze (0 bis 100 µm Spitze-Spitze) |
| Ausgangssignalbereich |
4 bis 20 mA DC (proportional zum Endwert) |
| Betriebsspannung |
12 bis 35 V DC (am Anschluss des Transmitters) |
| Maximaler Schleifenwiderstand |
RLoop = (VSupply - 12 V) / 0,02 A Ohm |
| Erforderliche Sondenkompatibilität |
3300-XL-8-mm-Näherungssonde (oder verifiziertes Äquivalent) |
| Kalibrierungsmaterial des Targets |
AISI-4140-Stahl (Standardkonfiguration des Targets) |
| Betriebstemperaturbereich |
-35 bis +85 Grad Celsius |
| Lagertemperaturbereich |
-40 bis +100 Grad Celsius |
| Ursprungsland |
Vereinigte Staaten |
| Versandgewicht (berechnet) |
1,5 kg (ca. 3,3 lbs) |
Anschlüsse und Schnittstellen
| Klemme / Anschluss |
Kennzeichnung / Standardmarkierung |
Funktion und Schaltungszuordnung |
| Pin 1 |
+ / PWR |
Anschluss für positive Versorgungsspannung (4–20-mA-Schleife +) |
| Pin 2 |
- / SIG |
Signalrückleitung (4–20-mA-Schleife -) |
| Pin 3 |
SHD |
Anschlusspunkt der Instrumentierungsschirmung (intern von der DIN-Schiene isoliert) |
| Koaxialanschluss |
BUF |
Gepufferter roher Koaxialspannungsausgang (Skalierung etwa 7,87 V/mm) |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der 990-04-70-01-CN erfordert eine exakte elektrische Systemlänge von 7,0 Metern. Nicht mit 5,0-Meter-Sondenkonfigurationen (z. B. den -50-Optionen) oder Nicht-3300-XL-Systemen kombinieren, ohne eine Neukalibrierung durchzuführen, da eine Nichtübereinstimmung zu extremer Signalnichtlinearität und Fehlern des Skalierungsfaktors führt.
Anwendungsprobleme und technische Hinweise
In stark elektromagnetisch belasteten Umgebungen (z. B. in der Nähe von Frequenzumrichtern) besteht ein häufiger Fehler darin, das Transmittergehäuse elektrisch frei schweben zu lassen. Sicherstellen, dass die 35-mm-DIN-Schiene über einen direkten Erdungspfad mit niedriger Impedanz verfügt. Außerdem den Schleifenwiderstand strikt anhand der minimal erwarteten Versorgungsspannung am Schaltschrank berechnen, um einen Ausfall des Transmitters bei Signalpegeln im Vollbereich (Spitzen von 20 mA) zu verhindern.
Hinweise zur Inbetriebnahme und Verdrahtung
Beim Verdrahten des Koaxialkabels zur Verlängerung der Sensorsignalleitung den Steckverbinder mit selbstverschweißendem Silikonband oder Schrumpfschlauch schützen, um das Eindringen von Feuchtigkeit zu verhindern. Flüssigkeitseintritt an der Verbindungsstelle zwischen Sonde und Verlängerungskabel verändert die Schleifenimpedanz und erscheint auf dem DCS als fälschlich hohe Vibration oder unregelmäßige Signalspitzen.
Installationsrichtlinien
KRITISCHER SICHERHEITSHINWEIS
Vor der Installation, dem Ausbau oder Wartungsarbeiten am Transmitter alle angeschlossenen Stromschleifen spannungsfrei schalten. Sicherstellen, dass die Umgebung als nicht explosionsgefährdet zertifiziert ist oder dass geeignete eigensichere Barrieren aktiv sind, wenn dieses -CN-Modell in klassifizierten Feldbereichen eingesetzt wird.
1
Das Gerät mithilfe der integrierten -01-Befestigungsclips fest auf einer standardmäßigen symmetrischen 35-mm-DIN-Schiene (EN 50022) montieren. Sicherstellen, dass die Schiene mit einer störungsfreien industriellen Erde verbunden ist.
2
Das 7,0-Meter-Koaxialkabelsystem der Näherungssonde an den integrierten Koaxialeingangsanschluss des Transmitters anschließen. Die Kupplung handfest anziehen und anschließend leicht nachziehen, um ein Lösen durch Vibrationen zu verhindern.
3
Ein geschirmtes, verdrilltes Adernpaar vom 4–20-mA-Schleifenregler zum Klemmenblock des Transmitters führen. +PWR an Pin 1, -SIG an Pin 2 und die Kabelschirmung an Pin 3 (SHD) anschließen.
4
Schleifenstromversorgung anlegen (typischerweise 24 VDC) und überprüfen, dass der Ruhestrom der Schleife unter statischen Bedingungen (keine Vibration, Messspalt vorhanden) etwa 4 mA beträgt.
