Beschreibung

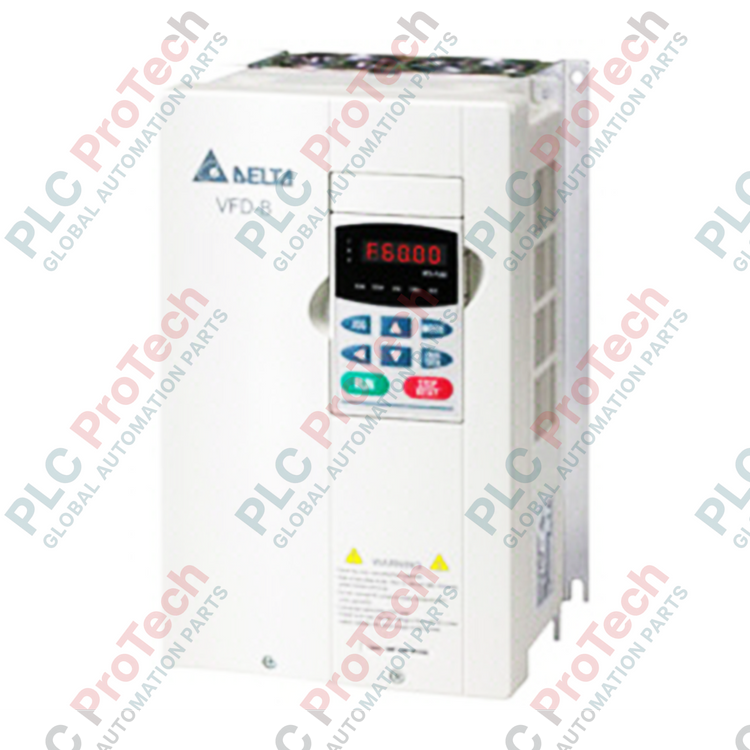

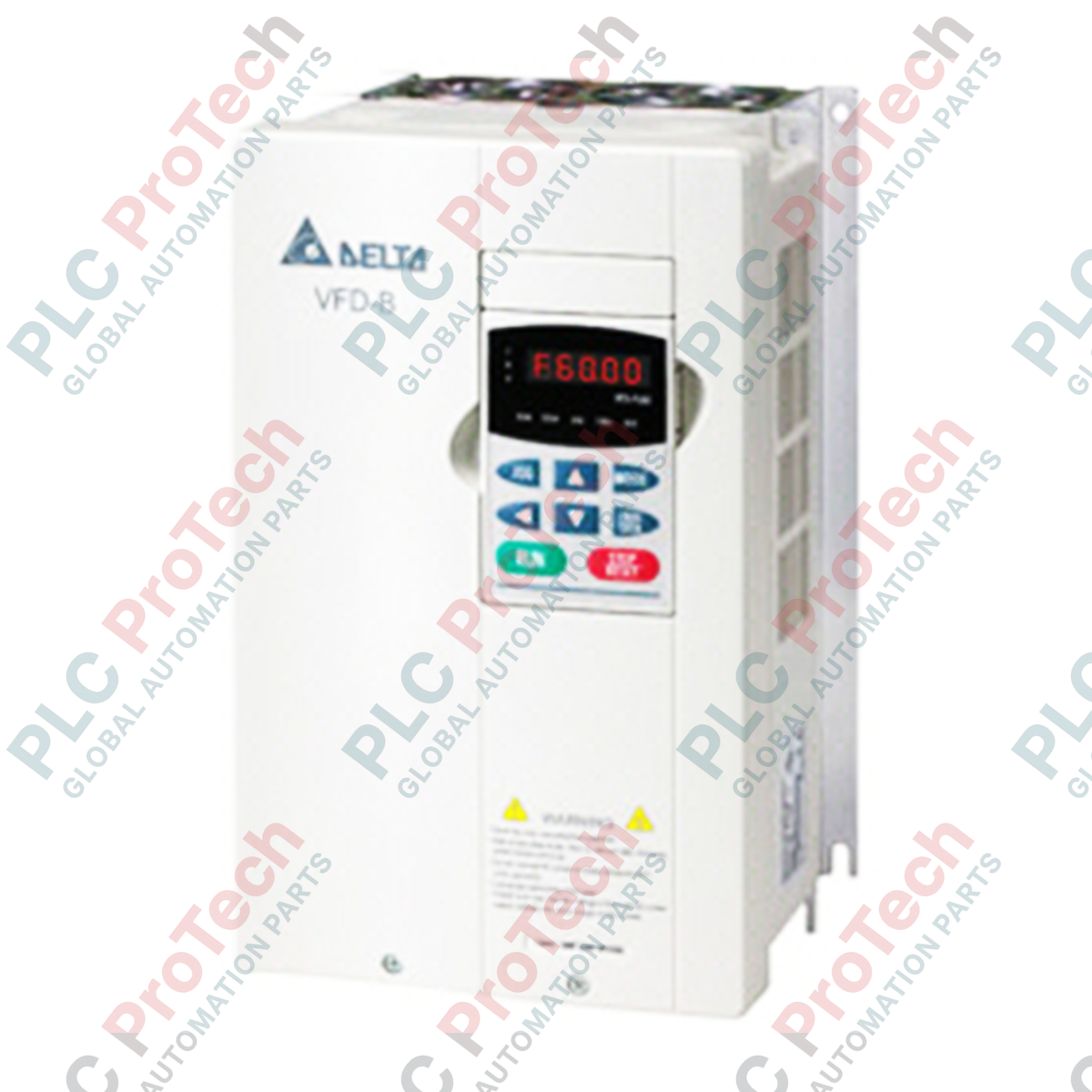

Die Delta Electronics VFD110B23A wurde für eine äußerst zuverlässige Drehzahl- und Drehmomentregelung bei industriellen Asynchronmotoren entwickelt und ist ein robuster Vektor-Wechselstrommotorantrieb der bewährten VFD-B-Serie. Dieser 11-kW-Wechselrichter (15 HP) dient als NEMA-1-Motorsteuerung für allgemeine Anwendungen und unterstützt sowohl Vektorsteuerungsarchitekturen mit offenem als auch geschlossenem Regelkreis. Bei einer dreiphasigen Eingangsspannung von 200–240 V liefert er einen kontinuierlichen Ausgangsstrom von 49 A und unterstützt einen Ausgangsfrequenzbereich von 0,1 bis 400 Hz. Die integrierte Modbus-Kommunikation lässt sich nahtlos in zentrale SPS-Steuerungssysteme einbinden, während das modulare Design eine Erweiterung der Feldbusanbindung über optionale Kommunikationskarten ermöglicht.
Hauptmerkmale
-
Dual-Steuerungsprofile: Unterstützt die anpassbare Abstimmung der V/f-Kennlinie sowie leistungsstarke sensorlose Vektor- und Closed-Loop-Vektorsteuerung.
-
Mehrstufige Drehzahlsequenzierung: Konfigurierbare Drehzahlfolge mit 16 Stufen und voreingestellte Prozesssteuerungspfade mit 15 Stufen.
-
Integrierte Prozessregelung: Der integrierte PID-Rückkopplungsregelkreis vereinfacht die Konfiguration externer Messgeräte.
-
Dynamische Schutzsysteme: Automatische Drehmomentanhebung, Schlupfkompensation und anpassbare Überlastschwellen gewährleisten die Systemsicherheit.
-
Industrielle Kommunikation: Integrierte serielle Modbus-Netzwerkverbindung mit Übertragungsgeschwindigkeiten bis zu 38400 Bit/s.
Anwendungen
-
Förder- und Materialtransportsysteme: Konstantmomentprofile gewährleisten ein sanftes, kontrolliertes Anlaufen und Positionieren bei hohen Lasten.
-
Pump- und Lüftungssysteme: Energieeffiziente V/f-Kennlinien und PID-Schlaf-/Aufwachfunktionen zur Durchflussregelung.
-
Extruder und Mischer: Das hohe Anlaufmoment verhindert ein Abwürgen beim Start von Prozessen mit hoher Viskosität.
-
Werkzeugmaschinenspindeln: Die präzise Frequenzausgabe bis 400 Hz ermöglicht eine genaue Drehzahlregelung für Fräs- und Drehmaschinen.
Technische Daten
| Parameter |
Spezifikationswert |
| Hersteller |
Delta Electronics |
| Modellnummer |
VFD110B23A |
| Produktserie |
VFD-B-Serie |
| Nennmotorleistung |
11 kW / 15 HP |
| Eingangsspannung / Phasen |
3-phasig 200 V bis 240 V AC (50/60 Hz) |
| Ausgangsspannung / Phasen |
3-phasig 0 V bis 240 V AC (proportional zum Eingang) |
| Nennausgangsstrom |
49 A |
| Ausgangsfrequenzbereich |
0,1 bis 400 Hz |
| Steuerungsverfahren |
V/f-Steuerung, sensorlose Vektorsteuerung (SVC), Closed-Loop-Vektorsteuerung (mit PG-Karte) |
| Kommunikationsschnittstelle |
Integrierter RS-485-Modbus (bis zu 38400 Bit/s über RJ11) |
| Optionale Netzwerkunterstützung |
DN-02 (DeviceNet), LN-01 (LonWorks), PD-01 (Profibus DP) |
| Schutzart |
IP20 / NEMA 1 |
| Betriebstemperatur |
-10 bis 40 °C (nicht kondensierend) |
| Versandgewicht |
14,0 kg |
| Abmessungen (berechnet) |
320 mm x 200 mm x 190 mm (Profil Rahmen D) |
Anschlüsse und Schnittstellen
| Klemmenbezeichnung |
Funktionszuweisung |
| R/L1, S/L2, T/L3 |
Dreiphasiger AC-Hauptstromeingang (200-240V) |
| U/T1, V/T2, W/T3 |
Dreiphasiger variabler AC-Ausgang zum Motor |
| +1, +/B1 |
Anschlussklemmen für die Zwischenkreisdrossel (standardmäßig gebrückt) |
| +/B1, B2 |
Klemmen für den dynamischen Bremswiderstand |
| Erdung (PE) |
Schutzerdungsklemmen |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der VFD110B23A dient als direkter Ersatz für ältere VFD-B-Frequenzumrichter mit passenden Baugruppenspezifikationen. Beachten Sie, dass die Nachrüstung älterer Regelkreise mit analoger Rückführung möglicherweise spezifische Parameter zur Modulausrichtung erfordert. Wenn das Gerät in Hochgeschwindigkeitsarchitekturen mit einem Betrieb bei 2000 Hz integriert wird, stellen Sie sicher, dass es werkseitig für die Hochfrequenzausgabe programmiert wurde, da die Standard-Firmware die Ausgangsfrequenz auf 400 Hz begrenzt.
Anwendungsfehler und technische Hinweise
Der Betrieb eines 11-kW-Frequenzumrichters bei niedrigen Drehzahlen unter konstanten Drehmomentlasten kann zu einer erheblichen Wärmeentwicklung im angeschlossenen Motor führen. Stellen Sie sicher, dass der Motor mit einem unabhängigen Lüfter (Fremdbelüftung) ausgestattet ist, wenn er dauerhaft mit weniger als 20 Hz betrieben wird. Achten Sie außerdem genau auf die Montageabstände: Oberhalb und unterhalb des Gehäuses ist ein vertikaler Mindestabstand von 150 mm erforderlich, damit die lokale Umgebungstemperatur in Schaltschränken mit hoher Packungsdichte den Grenzwert von 40 degC nicht überschreitet.
Tipps für Inbetriebnahme und Verdrahtung
Bei Verwendung der sensorlosen Vektorregelung (SVC) führen Sie eine automatische Motoranpassung bei vom Motor abgekoppelter Last durch. Dadurch kann der Frequenzumrichter den Statorwiderstand und die Induktivitätswerte präzise ermitteln und unregelmäßiges Drehmomentverhalten beim Start vermeiden. Bei seriellen Modbus-Netzwerken muss der letzte Frequenzumrichterknoten stets mit einem 120-Ohm-Widerstand über den differentiellen RS-485-Leitungen abgeschlossen werden, um Signalreflexionen zu vermeiden, die Kommunikations-Timeout-Fehler (CFe) auslösen können.
Installationsrichtlinien
KRITISCHE WARNUNG: HOCHSPANNUNGSSICHERHEIT
Trennen Sie vor Installations- oder Wartungsarbeiten alle primären AC-Stromeingänge. Die internen Zwischenkreiskondensatoren speichern gefährliche Spannungen. Warten Sie nach dem Trennen der Versorgungsspannung mindestens 10 Minuten und überprüfen Sie vor Arbeiten an elektrischen Anschlüssen mit einem Digitalmultimeter, dass die interne Gleichspannung des Zwischenkreises auf unter 24 V DC abgefallen ist.
1
Mechanische Montage: Befestigen Sie den Frequenzumrichter senkrecht auf einer flachen, flammwidrigen Metallrückwand, um eine ordnungsgemäße konvektive Kühlung zu gewährleisten.
2
Leistungsanschlüsse: Führen Sie die dreiphasigen Eingangsleitungen zu R/L1, S/L2 und T/L3. Verbinden Sie die Motorleitungen mit U/T1, V/T2 und W/T3. Wenden Sie die empfohlenen Anzugsdrehmomente für die Klemmschrauben an.
3
Steuerungs- und Schirmerdung: Schließen Sie die Schirme der Steuer-Signalleitungen ausschließlich an der Steuerungserdeklemme des Frequenzumrichters an. Führen Sie Steuerkabel und Motorleitungen mit hoher Leistung in getrennten Kabelkanälen, um elektromagnetische Störungen zu reduzieren.
