Beschreibung

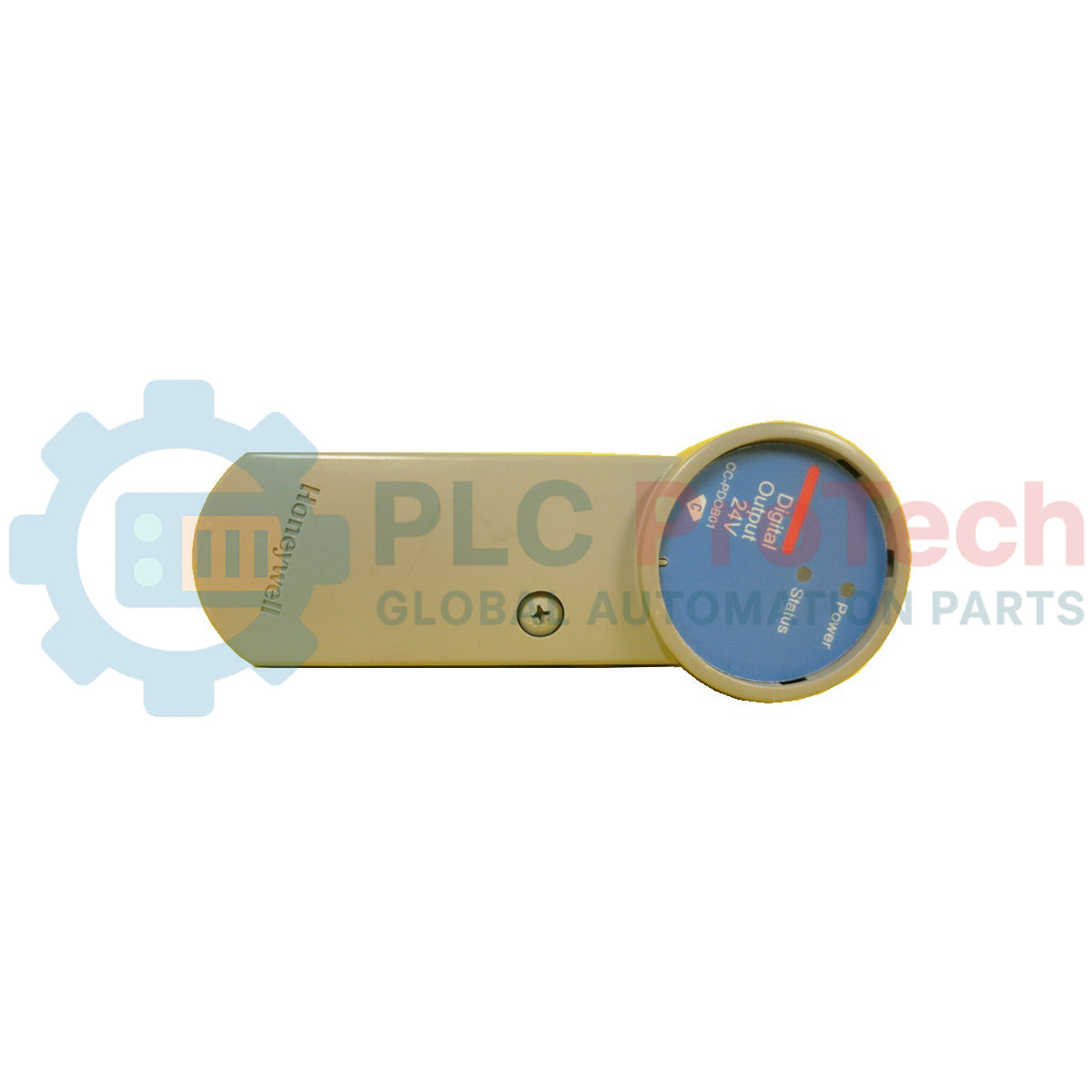

Das Honeywell CC-PD0B01 wurde für hochzuverlässiges digitales Schalten innerhalb der Honeywell-Experion-PKS-Series-C-Architektur entwickelt und ermöglicht die isolierte Steuerung diskreter Feldaktoren. Dieses digital beschichtete Ausgangsmodul mit Schutzbeschichtung ist direkt mit Honeywell-C300-Controllern verbunden und gewährleistet eine kontinuierliche Signalübertragung sowie einen hochverfügbaren Betrieb in anspruchsvollen Prozessindustrien. Die Schutzbeschichtung schützt die interne Schaltung vor Umweltschadstoffen und macht das Modul für den Einsatz in korrosiven oder rauen Industrieumgebungen geeignet.
Funktionen
-
Schutzbeschichtung: Bietet zuverlässigen Schutz gegen Umweltschadstoffe der Klasse G3 und Feuchtigkeit in der Umgebungsluft.
-
Hohe Packungsdichte: Maximiert die Platzeffizienz im Schaltschrank durch Unterstützung mehrerer Ausgangskanäle pro Steckplatz.
-
Aktives Hot-Swapping: Unterstützt den Modulaustausch bei eingeschaltetem und online betriebenem System und vermeidet dadurch Prozessstillstände.
-
Umfassende Diagnose: Überwacht den Kanalstatus und erkennt Unterbrechungen oder Kurzschlussfehler in Echtzeit.
Anwendungen
- Ansteuerung von Magnetventilspulen und Steuerschaltungen.
- Isolation der Koppelrelaisfelder und Weiterleitung von Signalen.
- Ansteuerung von Prozessleitungs-Anzeigen und optischen Signalgebern.
- Anbindung an Systemalarme und Anzeigetafeln.
Technische Daten
| Hersteller |
Honeywell |
| Modell-/Teilenummer |
CC-PD0B01 |
| Serie |
Serie-C-I/O |
| Modultyp |
Digitales Ausgangsmodul (DO) |
| Betriebsspannung |
24 VDC |
| Schutzbeschichtung |
Ja (entspricht der Schutzklasse G3) |
| Versandgewicht |
2,0 kg |
| Verpackungsabmessungen (berechnet) |
31,0 cm x 15,0 cm x 8,0 cm |
Alternative Modelle & Kompatibilität
Das CC-PD0B01 ist funktional gleichwertig mit dem unbeschichteten TC-PD0B01-Modul. Beide Module führen zwar dieselben logischen Schaltbefehle aus, die CC-Variante muss jedoch beim Einsatz von Systemen in korrosiven Umgebungen der Klasse G3 verwendet werden, um die Garantiebestimmungen einzuhalten und Oxidationsrisiken an aktiven Komponenten zu minimieren.
Anwendungsfehler und Hinweise zur Entwicklung
Bei der Auslegung des externen Netzteils müssen Sie den kumulativen Einschaltstrom aller angeschlossenen Feldmagnetventile berechnen. Eine Überschreitung der Strombegrenzung der entsprechenden Stromversorgungsbusse der I/O-Anschlussbaugruppe (IOTA) kann den automatischen elektronischen Überlastschutz auslösen und dadurch unerwartete Kanalausfälle oder Schaltzyklen verursachen.
Tipps zur Inbetriebnahme und Verdrahtung
Überprüfen Sie die Verbindungsintegrität am IOTA-Modul, bevor Sie das aktive Prozessormodul einsetzen. Induktive Feldlasten (z. B. Hochleistungsrelaisspulen) sollten mit externen Freilaufdioden oder Überspannungsableitern ausgestattet werden, um zu verhindern, dass induktive Rückschläge Störungen in die Series-C-Busleitungen einspeisen.
Installationsrichtlinien
WICHTIGER WARNHINWEIS: Schalten Sie alle feldseitigen Stromquellen spannungsfrei, bevor Sie die I/O-Anschlussverdrahtung handhaben. Das Einsetzen oder Herausziehen von Modulen unter Last ohne Überprüfung der zonenspezifischen Einstufung für explosionsgefährdete Atmosphären kann Lichtbogenbildung oder eine katastrophale Beschädigung von Komponenten verursachen.
1
Montieren Sie die passende Series-C-Eingangs-/Ausgangs-Anschlussbaugruppe (IOTA) sicher auf der DIN-Tragschiene des Trägers.
2
Schließen Sie die 24-VDC-Feldverdrahtung an die entsprechenden Kanalanschlüsse der IOTA-Klemmenblöcke an.
3
Richten Sie das CC-PD0B01-Modul an den Kunststoffführungsschienen der IOTA-Basis aus.
4
Drücken Sie das Modul fest in den Mehrfachsteckverbinder, bis die mechanischen Verriegelungen sicher einrasten.
