ICS Triplex

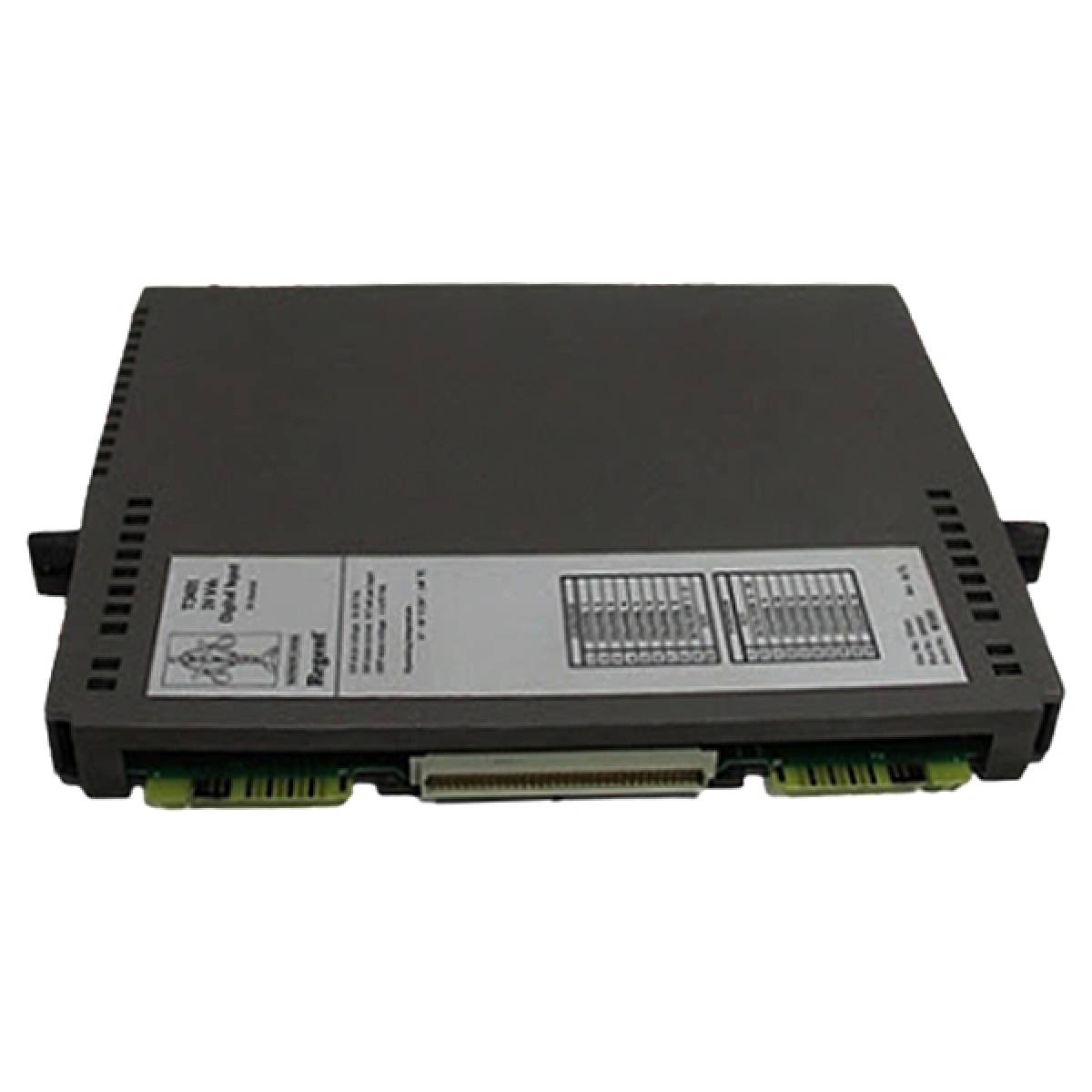

ICS Triplex T8110B Trusted TMR-Prozessormodul

SKU T8110B

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: ICS Triplex

  • Produkt-Nr.: T8110B

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Prozessormodul

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 2940g

  • Abmessungen: 266 mm x 93 mm x 303 mm (H x B x T)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

ICS Triplex T8110B ist ein dreifach redundant ausgeführtes (TMR), fehlertolerantes Hauptprozessormodul, das in einer Lockstep-Konfiguration betrieben wird. Das Modul dient als primäre Verarbeitungskomponente in einem Trusted-System und übernimmt die übergeordnete Systemsteuerung, Überwachungsfunktionen sowie die Verarbeitung von Eingangs- und Ausgangsdaten über einen Trusted TMR-Intermodul-Kommunikationsbus. Ausgestattet mit einer Hardware Implemented Fault Tolerant (HIFT)-Architektur und drei Prozessoren der Motorola-PowerPC-Serie führt es abgestimmte 2-aus-3- (2oo3-)Operationen aus, um voneinander abweichende Ausführungen zu verhindern. Das ICS Triplex T8110B bietet hardwarebasierte Unterstützung für die Zeitsynchronisierung über IRIG-B002- und IRIG-B122-Signale, konfigurierbare serielle Kommunikationsverbindungen und integrierte Funktionen zur Fehlerhistorisierung für hochintegre Anwendungen wie Notabschaltung, Brand- und Gassteuerung sowie Turbinensteuerung.

Merkmale

  • Dreifach modulare Redundanz (TMR), fehlertoleranter (3-2-0-)Betrieb unter Verwendung der Hardware Implemented Fault Tolerant (HIFT)-Architektur
  • Drei Prozessoren der Motorola-PowerPC-Serie führen Befehle synchron im Lockstep-Verfahren mit abgestimmtem 2oo3-Speicherzugriff aus
  • Zeitgestempeltes Sequenz-von-Ereignissen-Protokoll (SOE) mit Unterstützung für die Zeitsynchronisierung über IRIG-B002 und IRIG-B122
  • Integrierter Hardware-Diagnoseanschluss, Unterstützung für aktive/Standby-Prozessoren und Fehler-/Ausfall-Relaiskontakte

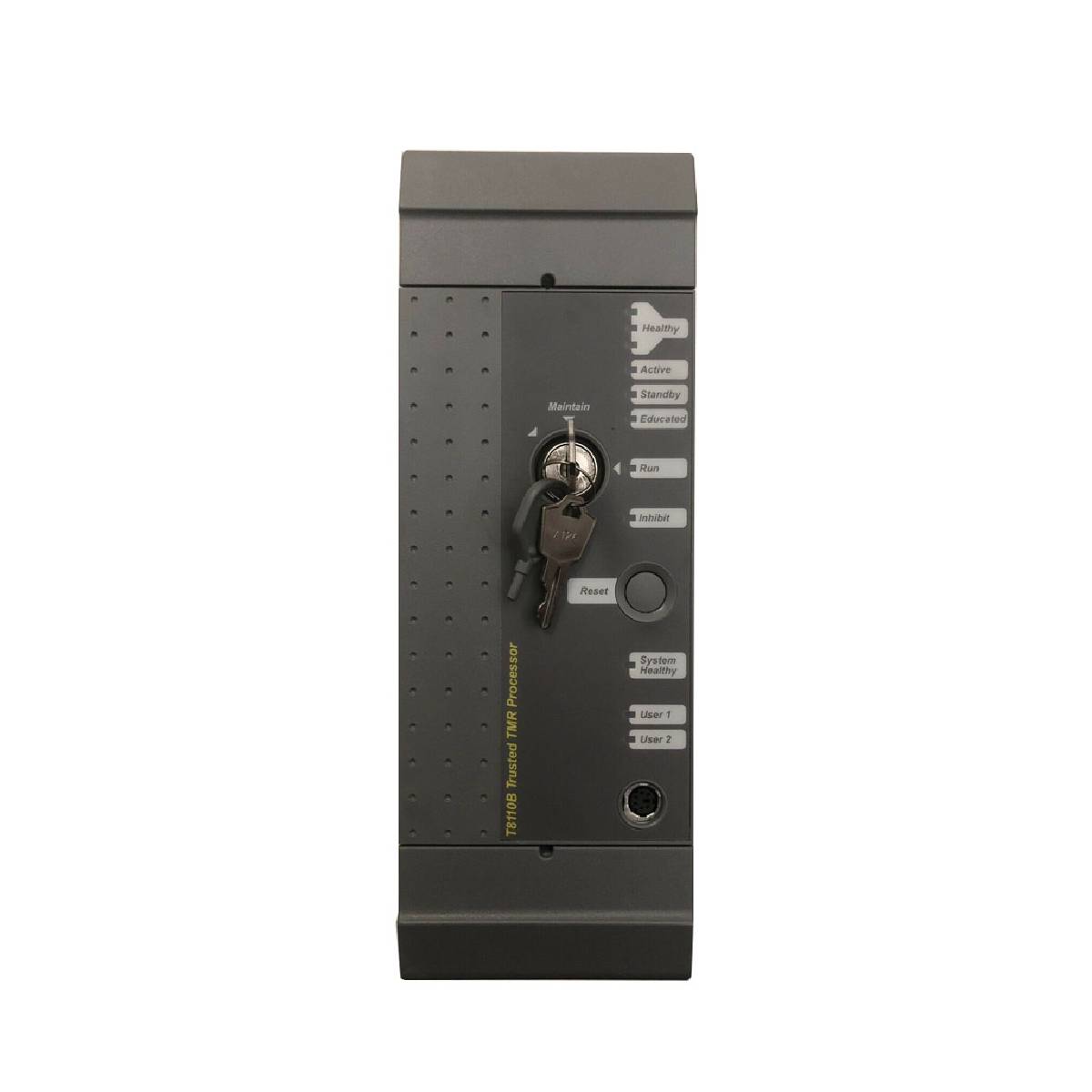

  • Status-LEDs an der Frontplatte zeigen den Zustand der einzelnen Module, den Aktiv-/Standby-Status und den Systemzustand an
  • Austausch im laufenden Betrieb ohne erneutes Laden der Programme
  • Datenhaltung im nichtflüchtigen Speicher für bis zu 10 Jahre

Anwendungen

  • Notabschaltungssysteme (ESD)
  • Brand- und Gasschutzsysteme (F&G)
  • Kritische Brennermanagementsysteme (BMS)
  • Steuerungs- und Schutzsysteme für Turbinen
  • Hochintegrierte Druckschutzsysteme (HIPPS)

Technische Daten

Parameter Spezifikation
Hersteller ICS Triplex
Modell T8110B
Produkttyp Vertrauenswürdiges TMR-Prozessormodul
Spannungsbereich 20 Vdc bis 32 Vdc
Maximale Last 80 W
Wärmeabfuhr 80 W
Gehäusekompatibilität T8100
Prozessortakt 100 MHz
DRAM-Speicher 16 MB EDO 60 ns
EPROM-Speicher 512 kB
FLASH-Speicher 2 MB
NVRAM-Speicher 128 kB
Speicher für erhaltene Variablen 4 KB
SOE-Puffergröße 1000 Ereignisse (übertragen in den CI-Puffer für 4000 Ereignisse)
E/A-Schnittstelle Dreifach redundanter Intermodulbus
Betriebstemperatur Betriebstemperatur
0 °C bis 60 °C Temperatur bei Nichtbetrieb
-25 °C bis 70 °C Relative Luftfeuchtigkeit
10 % bis 95 %, nicht kondensierend Höhe
266 mm Breite
93 mm Tiefe
303 mm Gewicht

2,94 kg

Anschlüsse/Schnittstellen Stecker-Pin
Funktion PL1 Reihe A Pin 2
Fehlerrelais (NC) PL1 Reihe A Pin 4
Fehlerrelais (gemeinsam) PL1 Reihe A Pin 6
Fehlerrelais (NO) 5V D
PL1 Reihe A Pin 10 PL1 Reihe A Pin 12
DATA_OUT PL1 Reihe A Pin 14
ENABLE PL1 Reihe A Pin 16
DATA_IN PL1 Reihe A Pin 18
CLK 0V
PL1 Reihe A Pin 20 Chassis-GND
PL1 Reihe A Pin 22 / 24 / 26 PL1 Reihe A Pin 28
24-V-Netzteil 1 Unterspannungswarnung PL1 Reihe A Pin 30
24-V-Netzteil 2 Unterspannungswarnung PL1 Reihe C Pin 32
PL1 Reihe A Pin 32 PL1 Reihe C Pin 2
DIAG_RTN PL1 Reihe C Pin 4
DIAG_IN_1 PL1 Reihe C Pin 6
0-V-Port 1 PL1 Reihe C Pin 8
Serieller Port 1 B PL1 Reihe C Pin 10
Serieller Port 1 A PL1 Reihe C Pin 12
0-V-Port 2 PL1 Reihe C Pin 14
Serieller Port 2 B TX PL1 Reihe C Pin 16
Serieller Port 2 A TX PL1 Reihe C Pin 18
Serieller Port 2 B RX/TX PL1 Reihe C Pin 20
Serieller Port 2 A RX/TX PL1 Reihe C Pin 22
0-V-Port 3 PL1 Reihe C Pin 24
Serieller Port 3 B TX PL1 Reihe C Pin 26
Serieller Port 3 A TX PL1 Reihe C Pin 28
Serieller Port 3 B RX/TX PL1 Reihe C Pin 30
Serieller Port 3 A RX/TX PL1 Reihe C Pin 32
24-V-Rückleitung PL1 Reihe E Pin 2
Ausgefallenes Relais (NC) PL1 Reihe E Pin 4
Ausgefallenes Relais (gemeinsam) PL1 Reihe E Pin 6
Ausgefallenes Relais (NO) PL1 Reihe E Pin 10
IRIG-B122+ PL1 Reihe E Pin 12
IRIG-B122- IRIG-B002-
PL1 Reihe E Pin 20 IRIG-B002+
PL1 Reihe E Pin 22 / 24 / 26 Chassis-GND
PL1 Reihe E Pin 28 Abschaltung bei Ausfall von 24-V-Netzteil 1
PL1 Reihe E Pin 30 Abschaltung bei Ausfall von 24-V-Netzteil 2
PL1 Reihe E Pin 32 24-V-Rückleitung



Installationsrichtlinien

  • Einsetzen des Moduls: Stellen Sie sicher, dass die Feldkabelbaugruppen korrekt positioniert sind. Lösen Sie die Auswerferlaschen mit dem Entriegelungsschlüssel, damit sie vollständig geöffnet sind. Setzen Sie das Modul fest in seinen Steckplatz ein, bis die LEDs an der Frontplatte aufleuchten, drücken Sie es anschließend vollständig hinein und verriegeln Sie die Auswerferlaschen.
  • ESD-Schutzmaßnahmen: Die Vorsichtsmaßnahmen für den Umgang mit elektrostatisch gefährdeten Bauteilen sind strikt einzuhalten. Berühren Sie keine freiliegenden Steckerstifte und entfernen oder zerlegen Sie unter keinen Umständen das schützende Modulgehäuse.
  • Sichtprüfung: Überprüfen Sie vor der Installation die Stifte des rückseitigen E/A-Steckers auf physische Schäden oder Verbiegungen. Setzen Sie ein Modul niemals mit Gewalt in einen Steckplatz ein, wenn ein hoher Widerstand auftritt.
  • Erdung und Schirmung: Stellen Sie eine ordnungsgemäße Verbindung des Chassis-Anschlusssignals her, um eine wirksame Erdung der elektromagnetischen Abschirmung auf der Rückwandplatine zu gewährleisten.

Konformität und Zertifizierungen

  • IEC 61508: TÜV-zertifiziertes SIL 3

FAQ

Welche Architektur verwendet das Modul zur Fehlertoleranz?

Das Modul verwendet eine redundante Triple-Modular-Redundancy-(TMR)-Lockstep-Architektur mit Hardware Implemented Fault Tolerant (HIFT)-Technologie und 2-aus-3-(2oo3)-Abstimmung.

Welche Zeitsynchronisationsformate werden von diesem Gerät unterstützt?

Dieses Modul unterstützt sowohl die Zeitsynchronisationssignale IRIG-B002 als auch IRIG-B122.

Welcher empfohlene Betriebstemperaturbereich gilt für den Prozessor?

Der empfohlene Betriebstemperaturbereich reicht von 0 °C bis 60 °C.
