Beschreibung

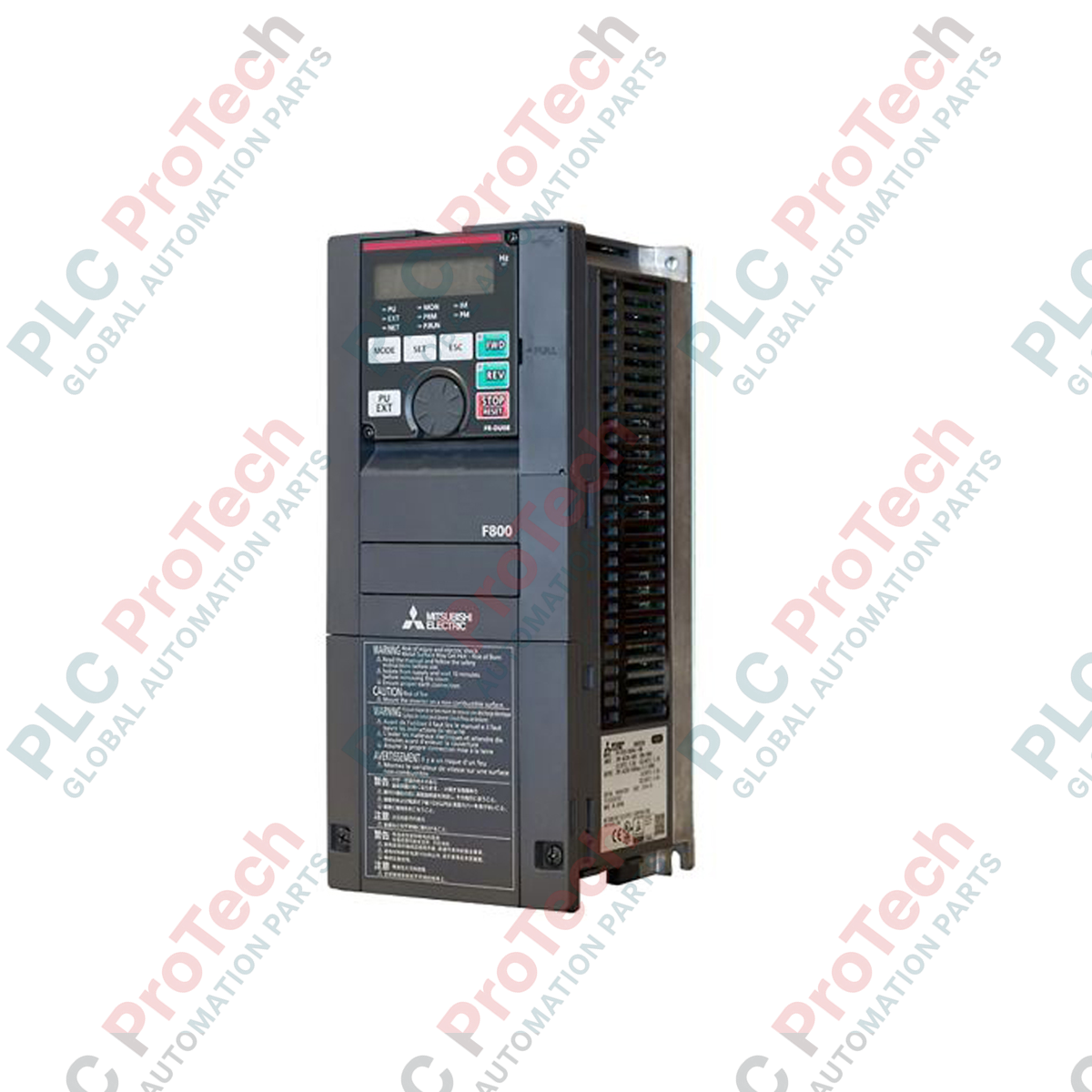

Als Hochleistungs-Motordrehzahlregler wurde der Mitsubishi Electric FR-F840-04320-2-60 speziell für die Regelung von Lasten mit variablem Drehmoment in anspruchsvollen Industrieprozessen entwickelt. Dieser Umrichter der FR-F800-Serie ermöglicht eine präzise Steuerung von Hochleistungspumpen, Ventilatoren und Gebläsen, indem er den Energieverbrauch anhand des Echtzeit-Lastbedarfs optimiert. Das Modul verfügt über eine duale Nennleistungsstruktur und unterstützt sowohl Konfigurationen mit Super Light Duty (SLD) als auch mit Light Duty (LD), um spezifischen Systemanforderungen zu entsprechen, eine hohe Betriebseffizienz sicherzustellen und gleichzeitig mechanische Komponenten vor Anlaufbelastungen zu schützen.
Merkmale
-
Doppelte Nennleistungen: Hochgradig anpassungsfähige Leistungsteile unterstützen 432 A im Betrieb mit Super Light Duty (SLD) und 380 A im Betrieb mit Light Duty (LD).
-
Fortschrittliche optimale Erregungssteuerung: Passt den Erregerstrom kontinuierlich an seinen optimalen Grenzwert an und erzielt dadurch bei geringer Last erhebliche Energieeinsparungen.
-
Integrierte SPS-Funktionalität: Unterstützt lokale Programmierung und Logiksteuerung über interne Softwarestrukturen und reduziert dadurch die Abhängigkeit von externen Mastersteuerungen.
-
Mehrpumpensteuerung: Integrierte Sequenzierungsalgorithmen ermöglichen die direkte Steuerung von bis zu vier Pumpen, ohne dass optionale externe Karten erforderlich sind.
-
Umfassende Sicherheit: Integrierte STO-Sicherheitsfunktionen (Safe Torque Off) verhindern unerwartetes Anlaufen des Motors während Wartungsarbeiten.
Anwendungen
- Kommunale Wasseraufbereitungsanlagen (Belüftungsgebläse, Zulaufpumpen und Druckerhöhungsstationen).
- Groß angelegte kommerzielle HLK-Installationen (Kühltürme, Kältemaschinen sowie Zu- und Abluftventilatoren).
- Industrielle Reinräume und Lüftungsnetze in Produktionsanlagen.
- Entwässerungsarbeiten in der Rohstoffgewinnung und an Bergbaustandorten.
Tabelle der technischen Daten
| Parameter |
Spezifikationswert |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
FR-F840-04320-2-60 |
| Umrichterserie |
FR-F800 |
| Eingangsspannung |
Dreiphasig 380 V bis 500 V AC (50 Hz / 60 Hz) |
| Nennstrom (SLD) |
432 A |
| Nennstrom (LD) |
380 A |
| Geeignete Motorleistung (SLD) |
220 kW |
| Geeignete Motorleistung (LD) |
185 kW |
| Schutzart |
IP00 (offene Bauart) |
| Kühlsystem |
Zwangsluftkühlung |
| Versandgewicht (berechnet) |
120 kg |
| Verpackungsmaße (berechnet) |
920 mm x 520 mm x 480 mm |
Anschlüsse und Schnittstellen
| Klemmenklasse |
Klemmenbezeichnung |
Funktionszuweisung |
| Hauptstromversorgung |
R/L1, S/L2, T/L3 |
Dreiphasige AC-Netzeingangsanschlüsse |
| U, V, W |
Dreiphasige AC-Ausgangsanschlüsse direkt zum Motorstator |
| Steuereingänge |
STF / STR |
Klemmen für die Befehle Vorwärtsstart/Rückwärtsstart |
| RL, RM, RH |
Eingänge zur Auswahl der niedrigen, mittleren und hohen Mehrfachgeschwindigkeit |
| SD |
Gemeinsame Klemme für digitale Steuereingänge (isoliert) |
| PC |
Klemme für Eingang/Ausgang der externen 24-V-DC-Stromversorgung |
| Analogausgang |
AM / CA |
Analoge Signalausgänge für Ausgangsfrequenz oder Stromrückmeldung |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Beim Wechsel vom FR-F740-Modell auf den FR-F840-04320-2-60 bleiben die Positionen der Steuerklemmen und die Logikzuweisungen weitgehend kompatibel. Überprüfen Sie jedoch die Parameterzuordnungen, da die FR-F800-Serie erweiterte Parameterblöcke verwendet. Zur Zuordnung und Skalierung der Analogeingänge muss eine spezielle Parameterübertragungssoftware (FR Configurator2) verwendet werden, um die Übereinstimmung in Drehzahlsollwert-Regelkreisen sicherzustellen.
Anwendungsfallen und technische Hinweise
Der Betrieb mit einem kontinuierlichen Ausgangsnennstrom von 432 A (SLD) erzeugt eine erhebliche Wärmeabgabe. Im Gehäuse muss ein ungehinderter Luftaustausch gewährleistet sein. Standard-Schaltschrankkonfigurationen müssen einen Mindestabstand von 150 mm oberhalb und unterhalb des Gehäuses vorsehen, und die Abluftleistung des Schranks muss verhindern, dass die Umgebungsluft direkt am Kühlkörper 40 °C überschreitet, um eine automatische thermische Strombegrenzung zu vermeiden.
Tipps zur Inbetriebnahme und Verdrahtung
Um die Motorständerwicklungen vor reflektierten Spannungswellen zu schützen, empfehlen wir dringend die Installation eines Ausgangsfilters dV/dt- oder Sinusfilters bei Motorleitungslängen über 30 Metern. Stellen Sie sicher, dass die Steuer Signalkabel als verdrillte, geschirmte Leitungen ausgeführt und in getrennten Kabelkanälen verlegt werden, die von den AC-Ausgangsleitungen hoher Leistung (U, V, W) isoliert sind, um elektromagnetische Kopplung zu minimieren.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: HOCHSPANNUNGSGEFAHR
Stellen Sie sicher, dass die ankommenden dreiphasigen AC-Netzleitungen vollständig spannungsfrei geschaltet und verriegelt sind, bevor Sie die Klemmenabdeckungen entfernen. Warten Sie nach dem Trennen der Versorgung mindestens 10 Minuten, damit sich die internen Zwischenkreiskondensatoren vollständig entladen können. Messen Sie vor Beginn von Installations- oder Verdrahtungsarbeiten im Inneren immer die Gleichspannung zwischen den Klemmen P/+ und N/-, um zu überprüfen, dass die Ladung unter 45 V DC liegt.
1
Mechanische Montage: Montieren Sie das Gerät senkrecht auf einer unlackierten, leitfähigen Metallrückwand in einem sicheren, staubfreien Schaltschrank. Befestigen Sie alle Montagebolzen an tragenden Querstreben, um das Gewicht des Geräts von 120 kg abzustützen.
2
Erdungsanschluss: Erden Sie das Umrichtergehäuse direkt an der Haupterdungsschiene (PE) des Systems. Stellen Sie sicher, dass der Verbindungsweg einen niedrigen Widerstand aufweist und ein für hohe Fehlerströme ausgelegter Erdungsleiter verwendet wird.
3
Leistungsklemmen: Verlegen und crimpen Sie geeignete Ringkabelschuhe an den Eingangs- und Motorstromleitungen. Ziehen Sie alle Klemmenbolzen mit dem vom OEM vorgeschriebenen Drehmoment an, um unter Last Hotspots und Widerstandsverluste zu vermeiden.
4
E/A-Inbetriebnahme: Schließen Sie die Steuerklemmenblöcke an und überprüfen Sie, dass die gemeinsame Leitung (SD) vollständig vom PE-Gehäusepfad isoliert ist, um die Signalintegrität zu erhalten und Störgeräusche durch Erdschleifen zu vermeiden.
