Beschreibung

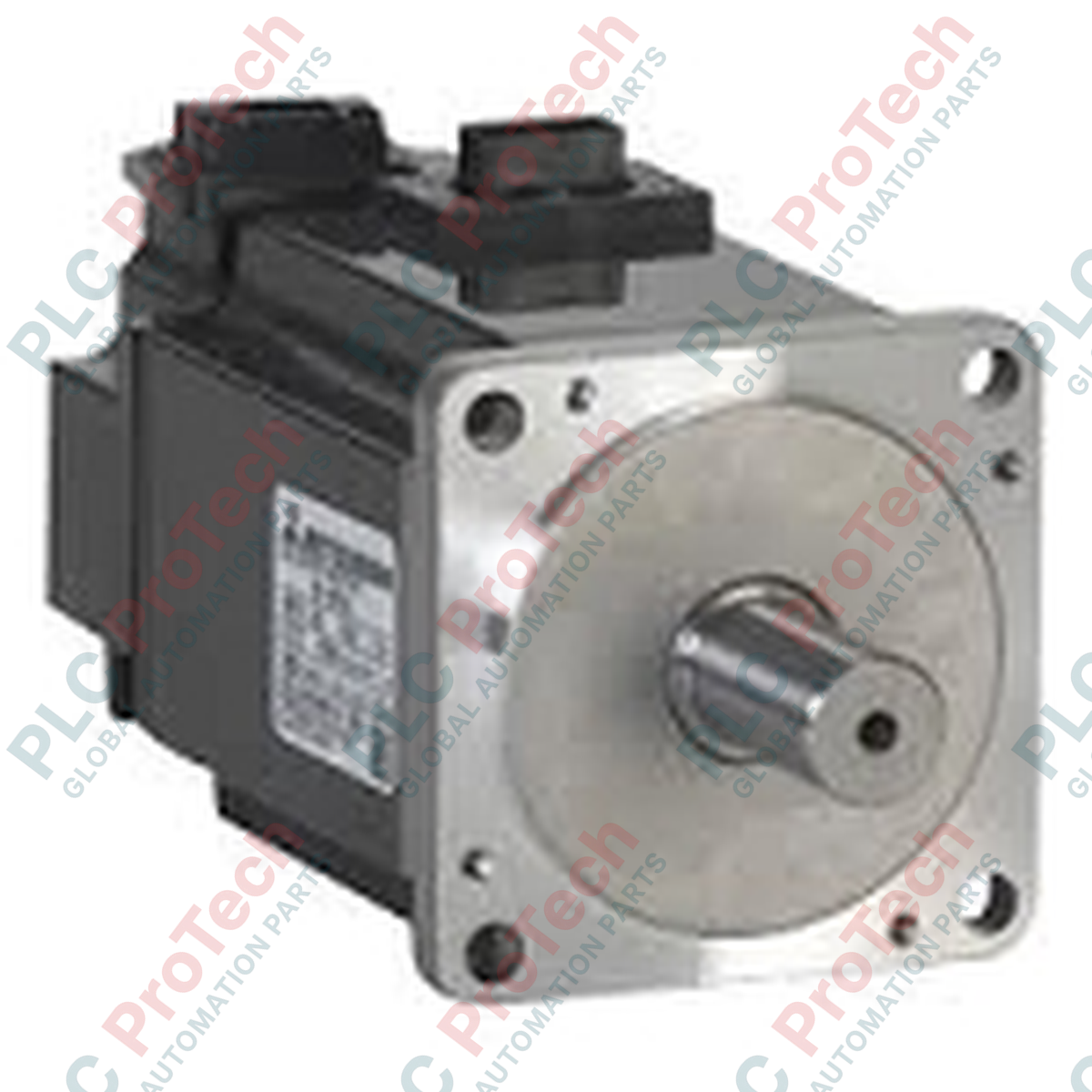

Der für industrielle Positionieraufgaben mit mittlerer Trägheit entwickelte AC-Servomotor Mitsubishi Electric HF-SP102 bietet zuverlässige Drehzahl- und Drehmomentregelung innerhalb der Systemarchitektur MELSERVO J3. Dieser Motor in Industrieausführung arbeitet mit einer Nennversorgung von 200 VAC und ist für hohe Einschaltdauern in rauen Automatisierungsumgebungen ausgelegt. Mit einem integrierten hochauflösenden Absolutwertgeber gewährleistet der HF-SP102 eine mikrometergenaue Positionsrückmeldung, minimiert mechanische Fehler und optimiert die Bewegungsleistung in Kombination mit dem passenden Antriebsverstärker.
Merkmale
-
Rotor mit mittlerer Trägheit: Optimiert die Beschleunigungs- und Verzögerungsprofile der Last für ausgewogene mechanische Stabilität.
-
IP67-Gehäuseschutzart: Staubdicht und beständig gegen zeitweiliges Untertauchen in Wasser (ausgenommen der Wellendurchführung) für zuverlässigen Betrieb in anspruchsvollen Umgebungen.
-
Absolute Positionierung: Der integrierte Rückmeldesensor gewährleistet eine absolute Positionsverfolgung und macht Referenzfahrten beim Einschalten überflüssig.
-
Wärmemanagement: Das industrielle Kühlkörpergehäuse mit Kühlrippen leitet Wärme effizient ab und gewährleistet eine kontinuierliche Ausgangsleistung ohne thermische Abschaltung.
Anwendungen
- Materialtransportsysteme und Transferlinien
- Hochgeschwindigkeits-Verpackungs- und Kartoniermaschinen
- XY-Portalantriebsachsen und automatisierte Montagevorrichtungen
- Förderverfolgungs- und Sortiersysteme
Tabelle der technischen Daten
| Spezifikationsparameter |
Wert / Nennwert |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
HF-SP102 |
| Produktserie |
MELSERVO J3 (HF-SP-Serie) |
| Nennleistung |
1,0 kW (1000 W) |
| Nenndrehzahl |
2000 U/min |
| Maximale Drehzahl |
3000 U/min |
| Nenn-Eingangsspannung |
200 VAC |
| Leistungskapazität der Stromversorgung |
1,7 kVA |
| Trägheitstyp |
Mittlere Trägheit |
| Schutzart des Gehäuses |
IP67 (ausgenommen Wellenanschluss) |
| Kompatible Verstärkermodelle |
MR-J3-100A, MR-J3-100B, MR-J3-100T |
| Herstellungsland |
Japan |
| Versandgewicht (berechnet) |
8,0 kg (17,6 lbs) |
Erkenntnisse aus der empirischen Ingenieurpraxis
Alternative Modelle & Kompatibilität
Der Motor HF-SP102 ist direkt für den Betrieb mit den 1,0-kW-Verstärkern der MR-J3-Serie ausgelegt. Beim Wechsel zu modernen MELSERVO-J4-Systemen ist für die Nachrüstung eine Adapterkabelkonfiguration mit passenden Umwandlungsparametern erforderlich. Überprüfen Sie vor der Installation vor Ort den spezifischen Wellendurchmesser und die Normen für die Passfedernut, da möglicherweise alternative mechanische Varianten mit demselben elektrischen Code existieren.
Anwendungsfallen und technische Hinweise
Ein zu starkes Spannen der mechanischen Kupplungen oder Riemen auf der Welle des HF-SP102 kann zu einem vorzeitigen Ausfall des vorderen Lagers oder der Wellendichtungen führen. Stellen Sie in Ölnebelumgebungen sicher, dass eine schützende Wellendichtung verwendet wird, da sich am Montageflansch ansammelndes Öl über längere Betriebszeiten die IP67-Abdichtung des Motors umgehen und dadurch den Encoder verunreinigen kann.
Tipps für Inbetriebnahme und Verdrahtung
Verlegen Sie die Encoder-Signalleitungen stets getrennt von den leistungsführenden AC-Motorleitungen. Verwenden Sie für beide Leitungswege ein hochflexibles, geschirmtes Kabel und klemmen Sie das Schirmgeflecht fest an der Erdungsplatte des Schaltschranks an. Initialisieren Sie das System bei der ersten Abstimmung des Regelkreises mit der Software MR Configurator bei vom mechanischen Antrieb entkoppeltem Motor, um Drehrichtung und Auflösung des Encoder-Feedbacks sicher zu überprüfen.
Installationsrichtlinien
KRITISCHE WARNUNG: An den Leistungsklemmen und den Zwischenkreiskondensatoren des passenden Servoverstärkers können auch nach der Netztrennung weiterhin gefährliche Spannungen anliegen. Trennen und verriegeln Sie alle primären Stromversorgungssysteme. Warten Sie vor dem Trennen oder Warten der Motorverdrahtung mindestens 15 Minuten, damit die interne Restspannung vollständig abgebaut wird.
1
Richten Sie den Motor an einem sauberen, ebenen Montageflansch aus. Befestigen Sie die Strukturbolzen mit den standardmäßigen Drehmomentvorgaben.
2
Schließen Sie das Hochleistungskabel an die Motorklemmen an und prüfen Sie, ob die Phasenfolgen U, V und W korrekt zugeordnet sind, um ein unregelmäßiges Verhalten zu verhindern.
3
Stecken Sie den vormontierten Absolutencoder-Stecker fest in den dafür vorgesehenen Motor-Feedback-Anschluss und ziehen Sie die Verriegelungsschrauben an, um die Signalintegrität sicherzustellen.
