Beschreibung

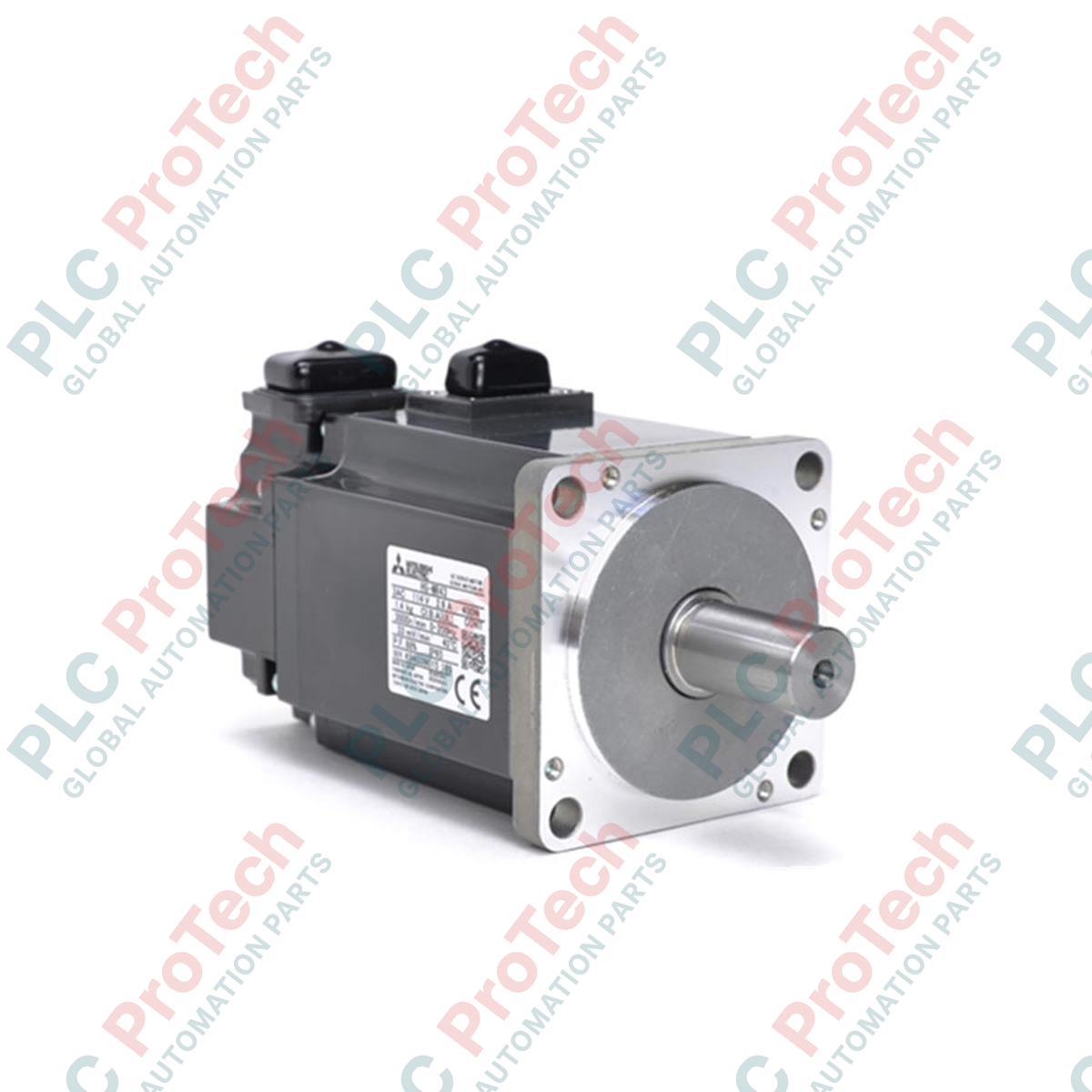

Der Mitsubishi Electric HG-MR73 wurde für hochpräzise Industrieanwendungen mit schneller Beschleunigung entwickelt und ist ein AC-Rotationsservomotor zur Integration in die Systemarchitektur MELSERVO-J4. Dieser Motor mit ultraniedriger Trägheit und kleiner Leistung bietet zuverlässige Drehmomentübertragung und präzise Drehzahlregelung und eignet sich daher besonders für Anwendungen mit schnellen Start-Stopp-Zyklen und hochfrequenter Positionierung.
Dieser Motor gehört zur HG-MR-Produktreihe und wurde entwickelt, um die Rotorträgheit zu minimieren und gleichzeitig die Wärmeableitung zu maximieren. Dank seiner kompakten Bauform lässt er sich problemlos in platzbeschränkte Automatisierungsschränke und Maschinengestelle integrieren und bietet auch im Dauerbetrieb hohe Zuverlässigkeit.
Merkmale
-
Rotor mit ultraniedriger Trägheit: Speziell entwickelt, um Beschleunigungs- und Verzögerungsraten bei schnellen Betriebszyklen zu optimieren.
-
Hochauflösende Rückführung: Mit einem hochauflösenden Encoder ausgestattet, der eine präzise Einstellung und Stabilität des Positionsregelkreises gewährleistet.
-
Kompaktes Gehäuse: Platzsparendes Design für dichte mechanische Montagekonfigurationen.
-
Kompatibilität mit passenden Verstärkern: Für die optimierte Kombination mit kompatiblen Servoverstärkern der Serie MR-J4 entwickelt, um eine stabile Rückführungsregelung und dynamische Reaktionsfähigkeit zu gewährleisten.
Anwendungen
- Halbleiterfertigungs- und Montagesysteme
- Hochgeschwindigkeits-Bestückung in der Elektronikmontage
- Verpackungs- und Versiegelungsmaschinen
- Präzisionsmaterialhandling und kartesische Roboter mit kleinen Achsen
Technische Daten
| Hersteller |
Mitsubishi Electric |
| Modell / Teilenummer |
HG-MR73 |
| Serie |
HG-MR-Serie (ultraniedrige Trägheit / kleine Leistung) |
| Nennausgangsleistung |
0,75 kW |
| Nenndrehzahl |
3000 U/min |
| Maximaldrehzahl |
6000 U/min |
| Trägheitskategorie des Rotors |
Ultraniedrige Trägheit |
| Umgebungstemperatur im Betrieb |
0 bis 40 °C |
| Umgebungsfeuchtigkeit im Betrieb |
80 % relative Luftfeuchtigkeit oder weniger (nicht kondensierend) |
| Versandgewicht |
5,0 kg |
Installationsrichtlinien
-
Wellenausrichtung: Richten Sie die Motorwelle und die Kupplung präzise aus, um vorzeitigen Lagerverschleiß und Vibrationen zu verhindern. Achten Sie bei der Montage darauf, die zulässigen Radial- und Axiallasten nicht zu überschreiten.
-
Wärmemanagement: Halten Sie um das Motorgehäuse ausreichend Freiraum für die Konvektionskühlung ein. Vermeiden Sie die Montage neben Wärmequellen mit hohen Temperaturen.
-
Kabelverlegung: Vermeiden Sie Zug oder Spannung an den Strom- und Encoderkabeln. Verlegen Sie Signal- und Hochspannungsleitungen getrennt in Kabelkanälen, um elektromagnetische Störungen (EMI) zu minimieren.
-
Erdung: Stellen Sie sicher, dass das Motorgehäuse sicher mit dem Schutzleiteranschluss (PE) des System-Schaltschranks verbunden ist.
Konformität und Zertifizierungen
- CE (Europäische Konformität)
- UL-anerkannte Komponente
- cUL-zertifiziert
