Beschreibung

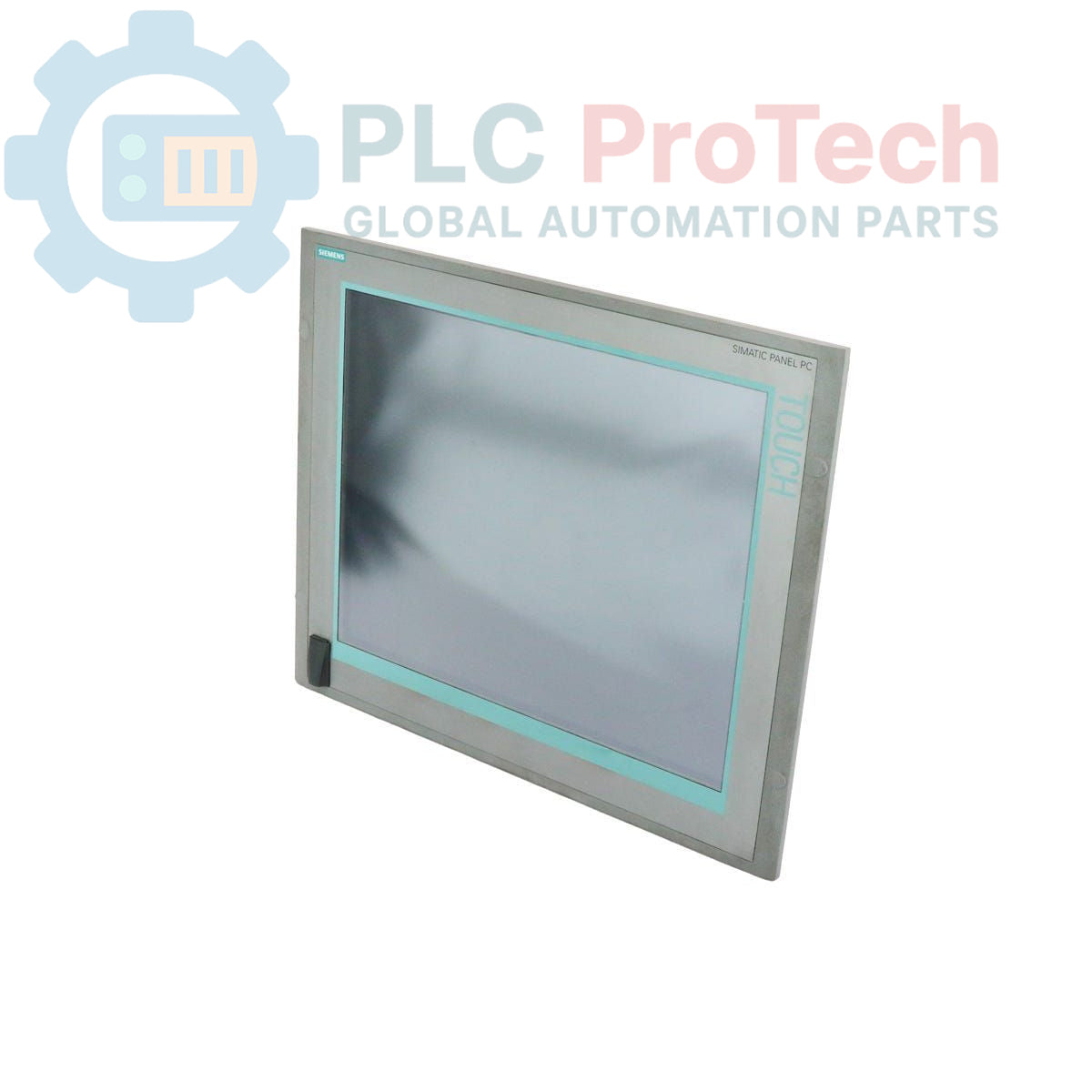

Der 6AV7424-0AA00-0GT0 ist ein SIMATIC HMI IPC 477C Industrie-Panel-PC für leistungsstarke Visualisierungs- und Steuerungsaufgaben in anspruchsvollen industriellen Umgebungen. Ausgestattet mit einem 19-Zoll-Touchdisplay mit einer Auflösung von 1280 x 1024 Pixeln bietet das Gerät eine übersichtliche Benutzeroberfläche zur Prozessüberwachung. Das Gerät wird von einem Core2Duo-Prozessor mit 1,2 GHz und 4 GB RAM betrieben und gewährleistet damit eine konstant hohe Rechenleistung für HMI-Anwendungen. Die Speicherung erfolgt auf einer 50-GB-SSD mit SLC-Technologie (Single Level Cell), die eine hohe Lebensdauer und Zuverlässigkeit bietet. Auf der SSD ist das Betriebssystem Windows Embedded Standard 2009 (WES 2009) vorinstalliert und stellt eine stabile Plattform für integrierte Automatisierungslösungen bereit.

Merkmale

• 19-Zoll-Touchdisplay für eine intuitive Bedienerinteraktion.
• Auflösung: 1280 x 1024 Pixel.
• Core2Duo-Prozessorarchitektur mit 1,2 GHz.
• 4 GB RAM für effizientes Multitasking von Visualisierungssoftware.
• 50-GB-SSD mit SLC-Technologie für eine besonders zuverlässige Datenspeicherung.
• Vorinstalliertes Betriebssystem Windows Embedded Standard 2009.
• Kompaktes, integriertes Paneldesign für eine platzsparende Montage in Schaltschränken.

Anwendungen

• Mensch-Maschine-Schnittstelle (HMI) für komplexe Maschinen und Prozesslinien.
• Datenerfassung und Überwachung in Fertigungsumgebungen.
• Steuerungs- und Visualisierungsaufgaben, die eine hohe Systemverfügbarkeit erfordern.
• Industrielle Automatisierungsprojekte mit SIMATIC-Softwareumgebungen.

Technische Daten

Installationshinweise

• Stellen Sie sicher, dass die Abmessungen des Montageausschnitts den Spezifikationen für die 19-Zoll-Frontplatte entsprechen, um eine sichere Dichtung mit der vorgesehenen IP-Schutzart zu gewährleisten.
• Sorgen Sie für ausreichend Freiraum rund um das Gerät, damit die Luft zirkulieren kann und eine Überhitzung während des Betriebs verhindert wird.
• Verwenden Sie eine stabile 24-V-DC-Stromversorgung gemäß den Anforderungen des SIMATIC IPC und achten Sie auf die korrekte Polarität.
• Schützen Sie die Oberfläche des Touchscreens vor scharfen Gegenständen und aggressiven Chemikalien, um die Funktionsfähigkeit zu erhalten.
• Beim Austausch oder bei der Wartung der SSD muss das System ausgeschaltet sein und es müssen Vorkehrungen gegen elektrostatische Entladung (ESD) getroffen werden.
• Verlegen Sie Kommunikationskabel entfernt von Hochspannungsleitungen, um elektromagnetische Störungen (EMI) zu minimieren.
