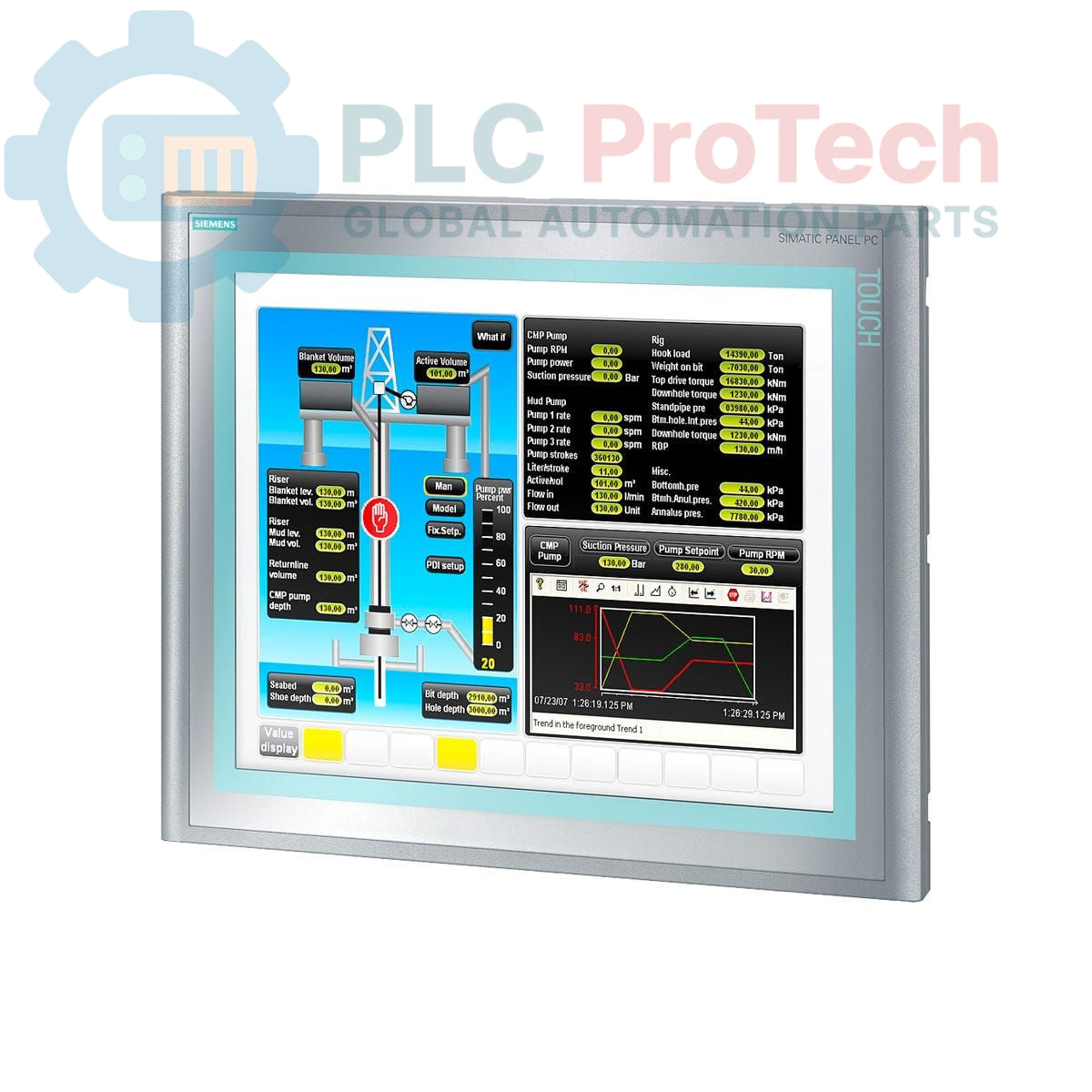

Siemens 6AV7883-7AG30-6DA0 SIMATIC HMI IPC 477C pro Panel-PC

Beschreibung

Der Siemens 6AV7883-7AG30-6DA0 ist ein SIMATIC HMI IPC 477C pro Panel PC, der für zuverlässige Leistung in industriellen Umgebungen entwickelt wurde. Dieses Gerät verfügt über ein 19-Zoll-Touchdisplay und ist in einem vollständig abgedichteten Gehäuse untergebracht, das umfassenden IP65-Schutz gegen das Eindringen von Staub und Wasser bietet. Es wird von einem Core 2 Duo, 1,2 GHz betrieben und verfügt über 4 GB DDR3-RAM für effizientes Multitasking. Als Speicher ist ein 50-GB-SATA-Solid-State-Laufwerk (SSD) mit hoher Ausdauer verbaut, auf dem Windows XP Professional vorinstalliert ist. Die Netzwerkkonnektivität wird über zwei 1-Gbit-PROFINET-(IE)-Ports hergestellt, ergänzt durch vier rückseitig montierte USB-Schnittstellen für Peripheriegeräte.

Merkmale

• Integriertes 19-Zoll-Touchscreen-Display
• Vollständig geschütztes Gehäuse mit Schutzart IP65
• Intel Core 2 Duo, 1,2-GHz-Prozessor
• 4 GB DDR3-Systemspeicher
• 50-GB-SATA-Solid-State-Laufwerk mit hoher Ausdauer
• Zwei 1-Gbit-PROFINET-(IE)-Netzwerkschnittstellen
• Vier rückseitig montierte USB-Anschlüsse
• Vorinstalliert mit Windows XP Professional (mehrsprachig)

Anwendungen

• Bedienung und Überwachung auf Maschinenebene
• Prozessvisualisierung in Fertigungs- und Produktionslinien
• Datenerfassungs- und Protokollierungssysteme
• SCADA-HMI-Terminals in rauen Industrieumgebungen
• Automobil-, Lebensmittel- und Getränkeindustrie sowie Verpackungsindustrie

Technische Daten

Installationsrichtlinien

1.  1  Anlage spannungsfrei schalten: Trennen und verriegeln Sie alle Stromquellen zum Schaltschrank oder Montageort gemäß den festgelegten LOTO-Verfahren. Überprüfen Sie vor Beginn der Arbeiten, dass keine Spannung anliegt.
2.  2  Montageort vorbereiten: Stellen Sie sicher, dass der Schalttafelausschnitt oder Montagearm sauber und gratfrei ist und den Maßanforderungen für den IPC 477C pro entspricht. Überprüfen Sie, dass die Auflagefläche der Dichtung glatt und gleichmäßig ist.
3.  3  Gerät montieren: Installieren Sie den Panel-PC sicher und verwenden Sie alle vorgegebenen Montageklemmen oder Befestigungselemente. Ziehen Sie die Befestigungselemente über Kreuz an, um eine gleichmäßige Kompression der Dichtung zu gewährleisten und die Dichtheit gemäß IP65 aufrechtzuerhalten.
4.  4  Schutzleiter (PE) anschließen: Schließen Sie einen Schutzleiter mit niedriger Impedanz von der Haupterdung des Schaltschranks an die dafür vorgesehene PE-Klemme am Gehäuse des Panel-PCs an. Dies ist entscheidend für die Sicherheit und Störfestigkeit.
5.  5  Stromversorgung und E/A anschließen: Schließen Sie die DC-Hauptstromversorgung an. Schließen Sie die PROFINET-Netzwerkkabel mit geschirmten Steckverbindern in Industriequalität an. Schließen Sie alle erforderlichen USB-Peripheriegeräte an die rückseitigen Anschlüsse an. Stellen Sie sicher, dass alle Kabelverschraubungen und Steckverbinder ordnungsgemäß abgedichtet sind.
6.  6  Systeminbetriebnahme: Entfernen Sie die Lockout-/Tagout-Vorrichtungen und schalten Sie den Schaltschrank wieder ein. Überprüfen Sie, ob der Panel-PC ordnungsgemäß in das Windows-Betriebssystem startet und die Netzwerkkommunikation hergestellt ist.
