Siemens 6ES7138-7EC00-0AA0 SIMATIC ET 200iSP-Stromversorgungsmodul

Beschreibung

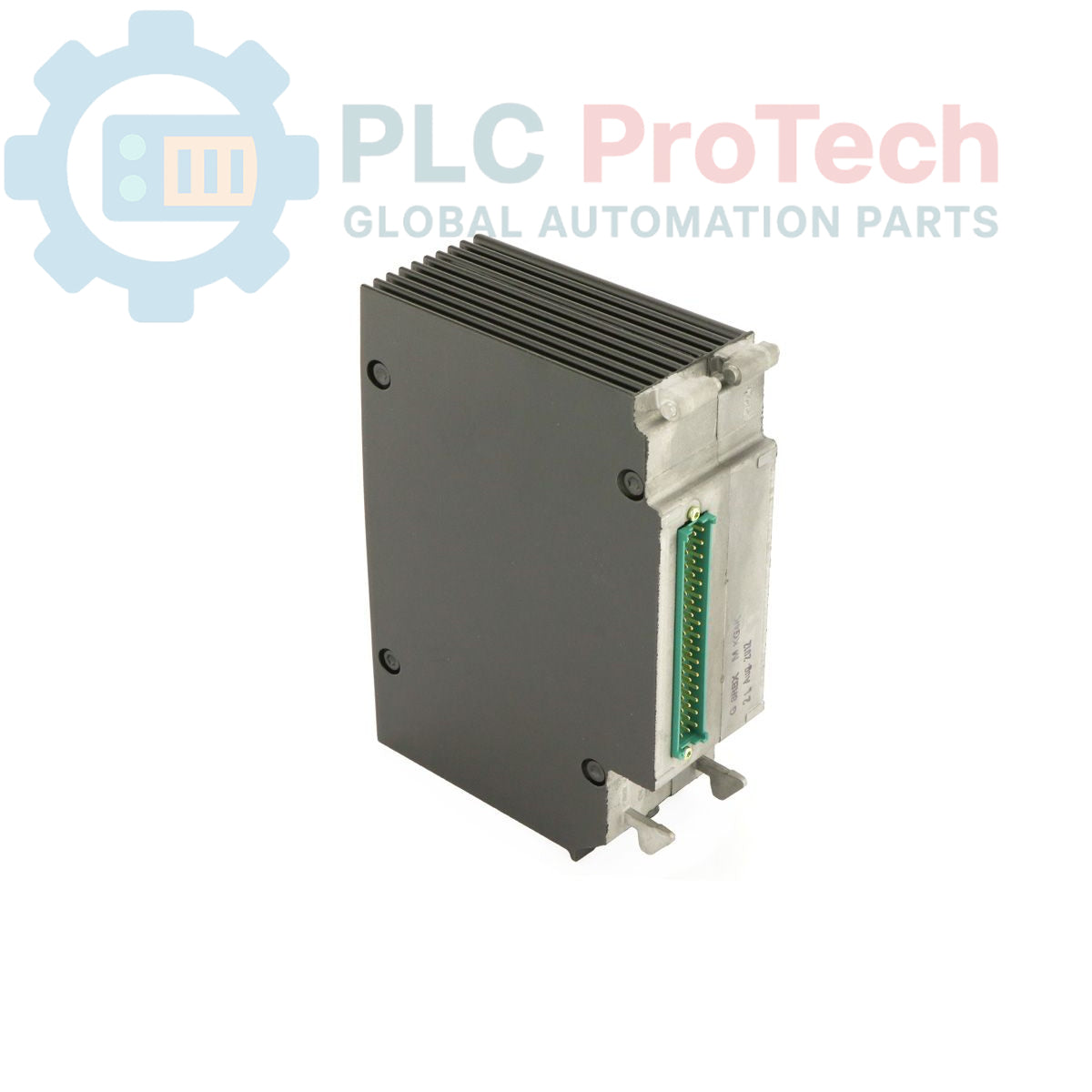

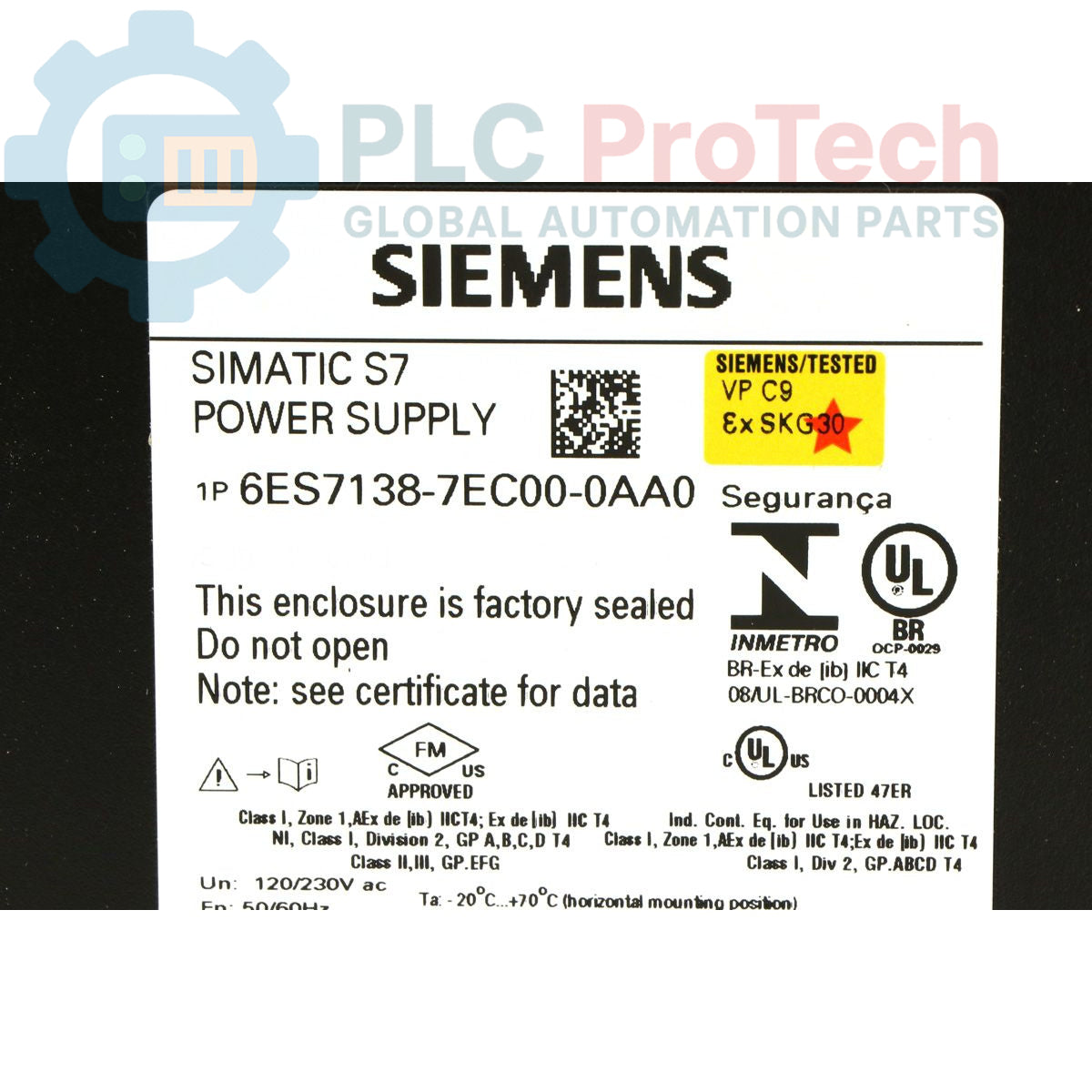

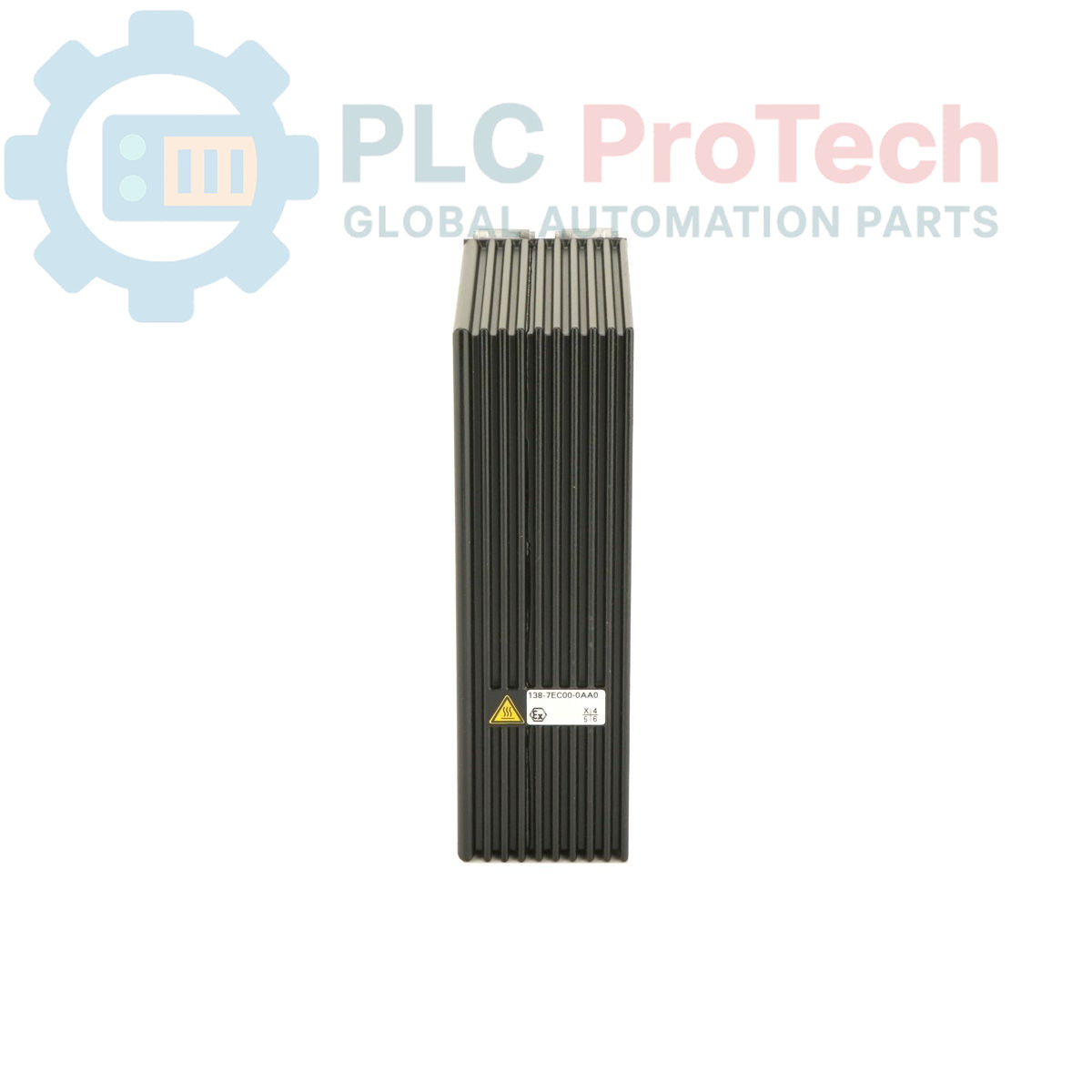

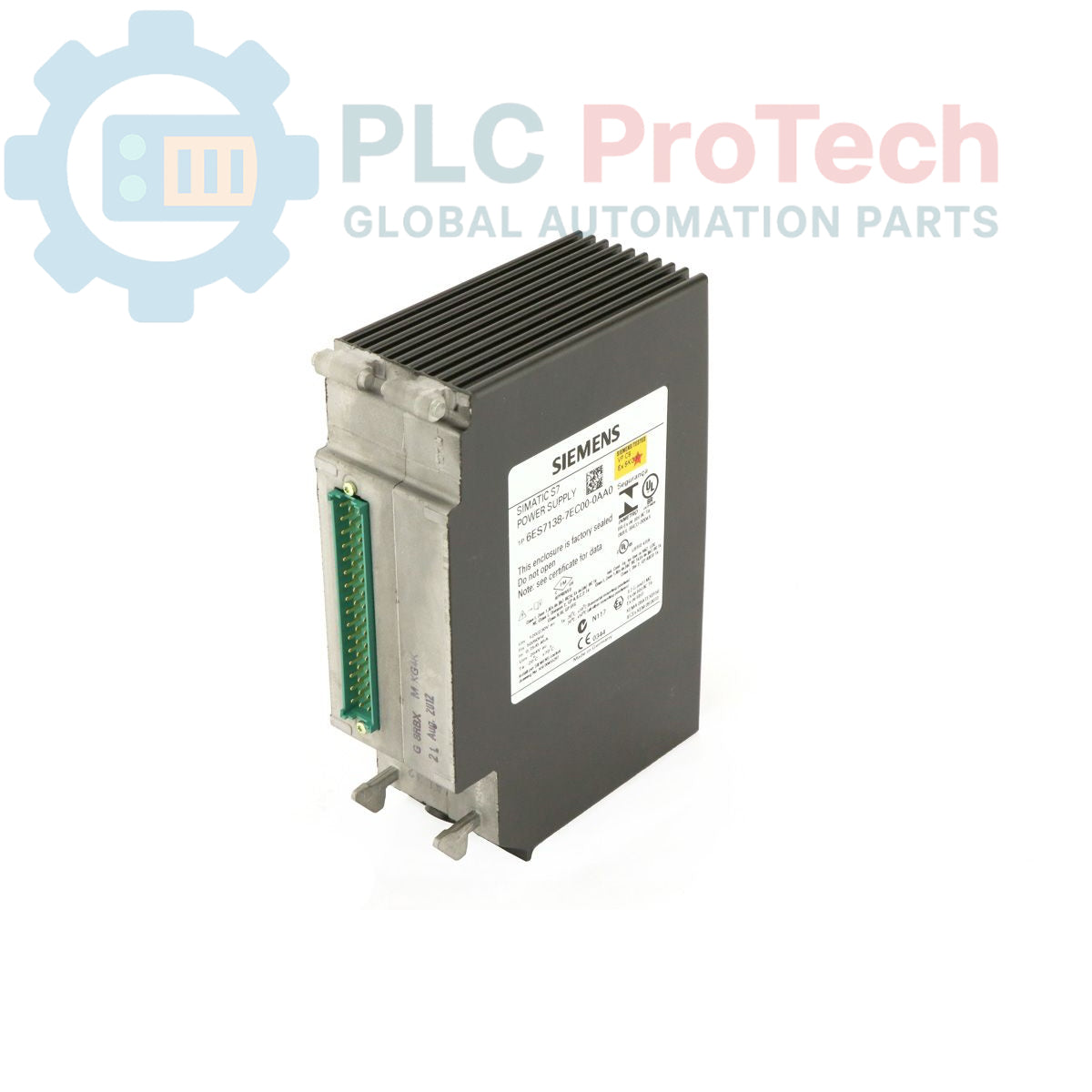

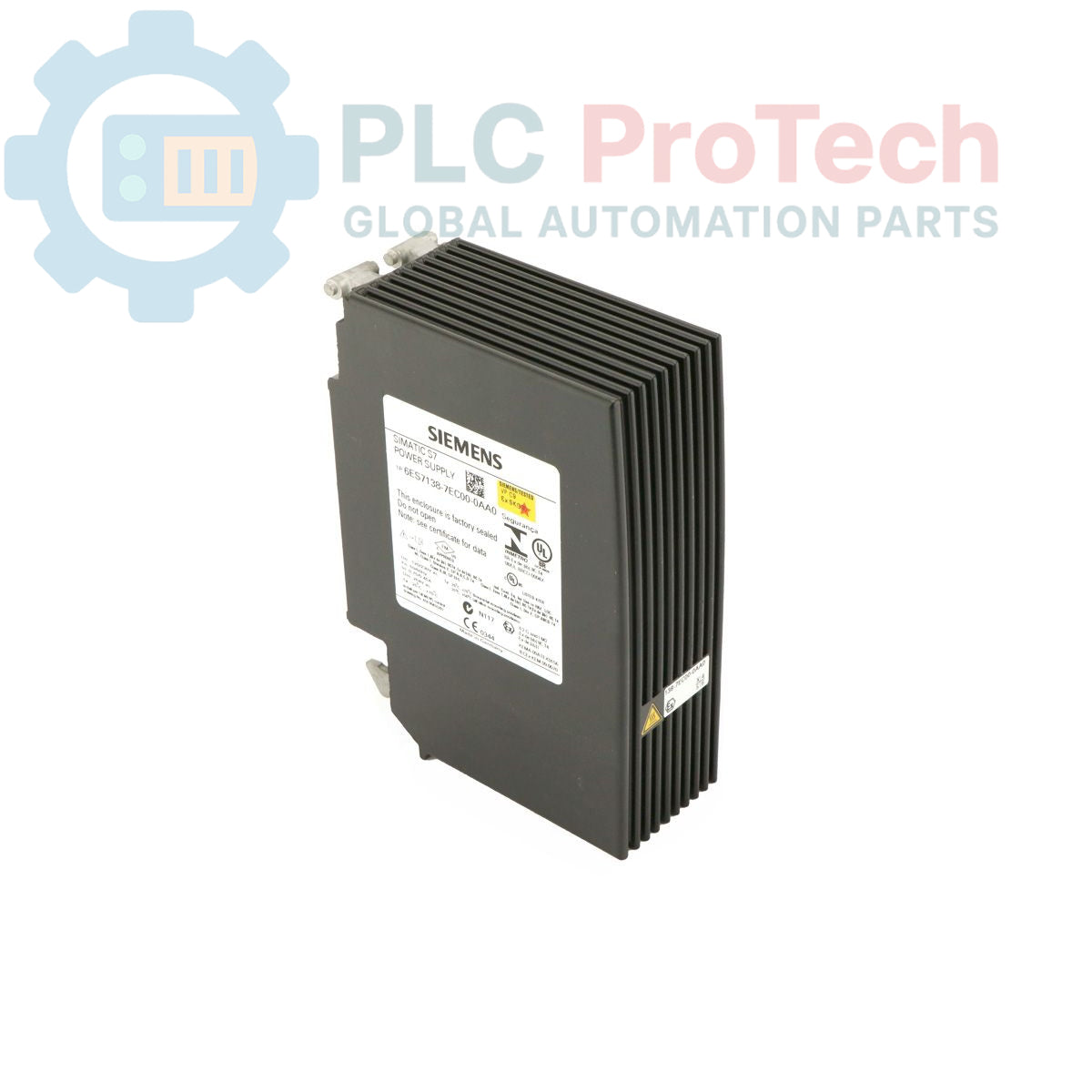

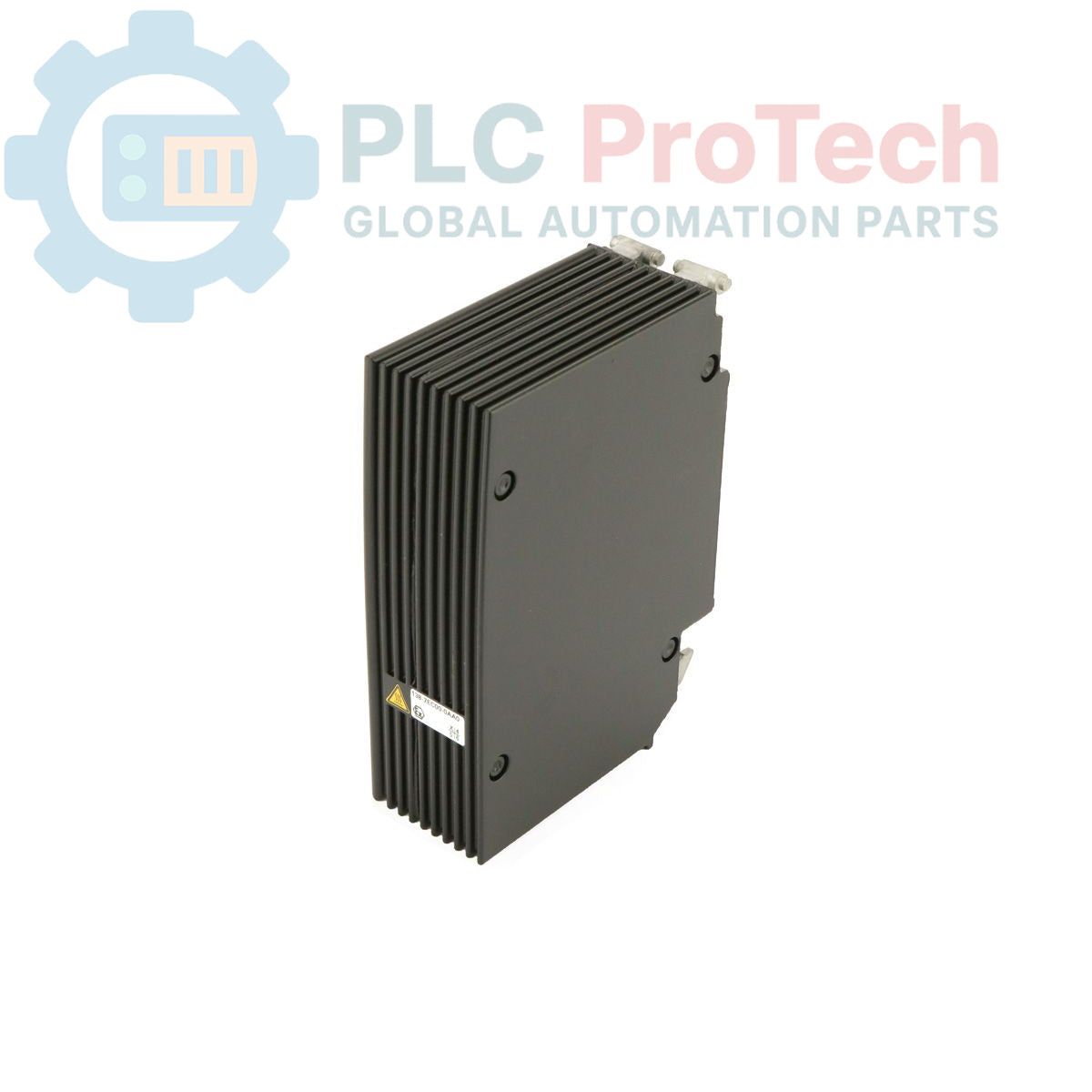

Das Siemens 6ES7138-7EC00-0AA0 ist ein Stromversorgungsmodul für das dezentrale I/O-System SIMATIC ET 200iSP. Dieses Modul arbeitet mit einem großen Eingangsspannungsbereich von 120/230 V AC und ermöglicht dadurch eine flexible Stromversorgung für industrielle Schaltschränke. Es wurde speziell für den sicheren Betrieb in explosionsgefährdeten Bereichen entwickelt und zertifiziert und verfügt über Zertifizierungen für die Eigensicherheit sowohl in Gas- als auch in Bergbauumgebungen. Die robuste Konstruktion gewährleistet eine zuverlässige Energieversorgung der angeschlossenen ET 200iSP-I/O-Module in kritischen Anwendungen der Prozessautomatisierung.

Merkmale

• Entwickelt für das dezentrale I/O-System SIMATIC ET 200iSP
• Flexible Eingangsspannung von 120/230 V AC
• Zertifiziert für explosionsgefährdete Gasatmosphären: Ex db eb [ib] IIC T4 Gb
• Zertifiziert für explosionsgefährdete Bergbauumgebungen: Ex db eb [ib] I Mb
• Liefert eigensichere Energie für angeschlossene I/O-Module

Anwendungen

• Öl- und Gasförderung sowie Raffinerien
• Chemische und pharmazeutische Produktionsanlagen
• Unter- und Tagebau
• Jeder industrielle Prozess, der eigensichere dezentrale I/O erfordert

Technische Daten

Installationsrichtlinien

1. 1 System spannungsfrei schalten: Schalten Sie vor der Installation die Steuertafel vollständig spannungsfrei und wenden Sie die Lockout/Tagout-Verfahren (LOTO) auf alle eingehenden Stromquellen an. Überprüfen Sie mit einem kalibrierten Messgerät, dass keine Spannung anliegt.
2. 2 Modul montieren: Befestigen Sie das Modul 6ES7138-7EC00-0AA0 sicher am dafür vorgesehenen ET 200iSP-Klemmenblock oder an der Rückwandplatine. Stellen Sie sicher, dass alle Verriegelungsmechanismen vollständig eingerastet sind, um eine zuverlässige Verbindung mit der Rückwandplatine herzustellen.
3. 3 AC-Stromversorgung anschließen: Schließen Sie die Leiter für 120/230 V AC, Neutralleiter und Schutzleiter (PE) an die dafür vorgesehenen Klemmen am Modul an. Verwenden Sie Leiter mit geeignetem Querschnitt und stellen Sie sicher, dass die Anschlüsse mit dem vom Hersteller angegebenen Drehmoment angezogen werden.
4. 4 Erdung überprüfen: Bestätigen Sie eine niederohmige Verbindung zwischen der PE-Klemme des Moduls und der Haupterdungsschiene des Systems. Eine ordnungsgemäße Erdung ist sowohl für die Sicherheit als auch für die Störfestigkeit in eigensicheren Stromkreisen entscheidend.
5. 5 Endkontrolle: Überprüfen Sie vor dem Wiedereinschalten alle Verdrahtungen auf korrekte Polarität, sichere Verbindungen und ordnungsgemäße Verlegung. Stellen Sie sicher, dass die Integrität des Gehäuses erhalten bleibt, um die Ex-Einstufung zu gewährleisten. Entfernen Sie die LOTO-Vorrichtungen und schalten Sie die Stromversorgung gemäß den Verfahren am Einsatzort ein.
