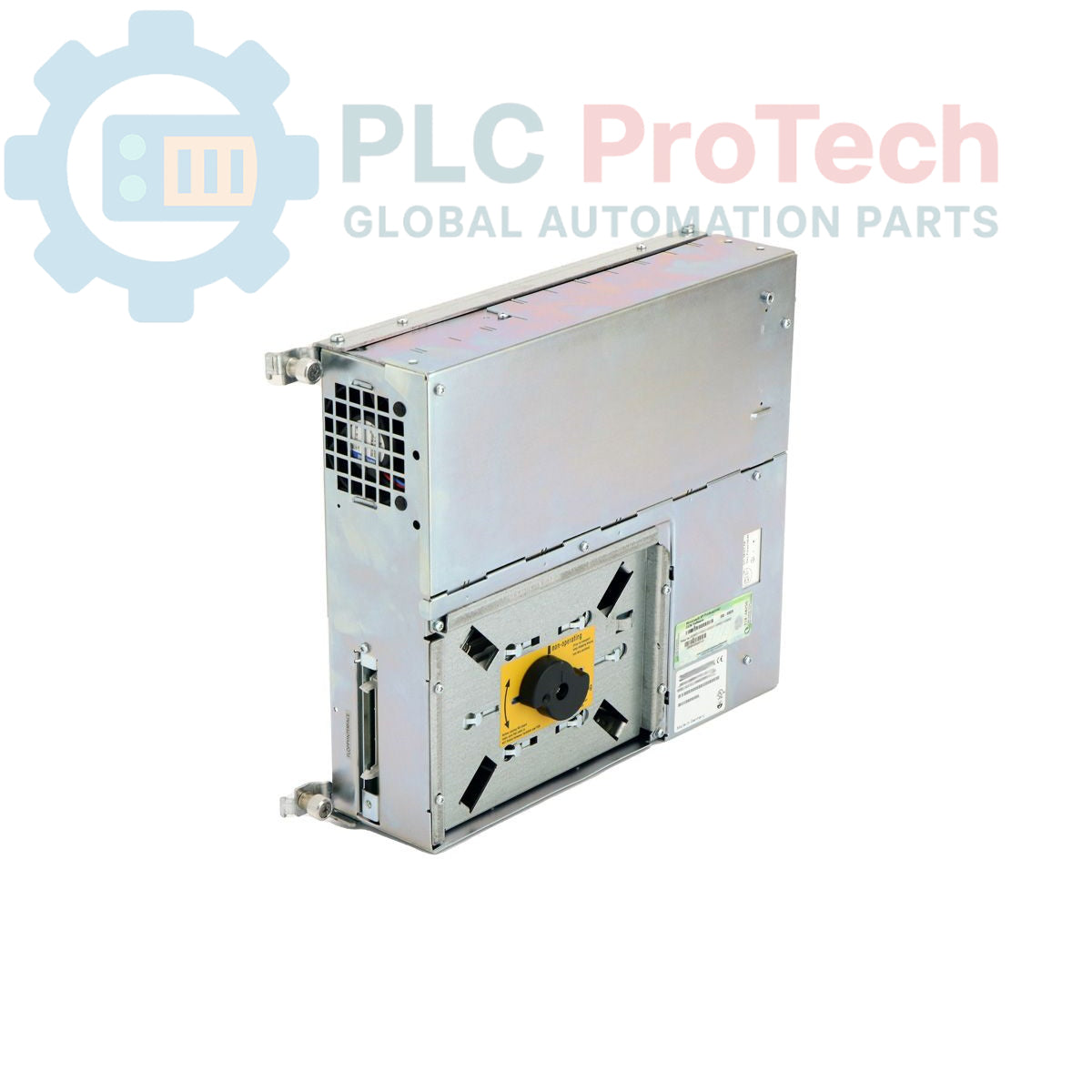

Siemens 6ES7647-5AE30-2KX0 SIMATIC Box PC 620

Beschreibung

Der Siemens 6ES7647-5AE30-2KX0 ist ein SIMATIC Box PC 620, ein Industrie-PC, der für den robusten Betrieb in Automatisierungsumgebungen entwickelt wurde. Dieses Gerät verfügt über einen AGP-Grafikcontroller mit konfigurierbarem Speicher, eine 10/100-Mbit/s-Ethernet-Verbindung über RJ45 sowie einen PC-Card-Steckplatz (PCMCIA Typ 3). Zur Ausstattung gehören ein Celeron-Prozessor mit 566 MHz, 512 MB SDRAM-133-RAM, eine 40-GB-EIDE-Festplatte und ein DVD-ROM-Laufwerk. Zu den Kommunikationsmöglichkeiten gehören PROFIBUS/MPI mit 12 Mbit/s und eine TTY-Schnittstelle. Das System ist mit einem Watchdog und einer Temperaturüberwachung, zwei USB-Anschlüssen sowie einer Kombination aus PCI- und ISA/PCI-Erweiterungssteckplätzen ausgestattet. Es wird über eine industrielle 24-V-Gleichstromversorgung betrieben und ist mit Windows XP Professional Multilanguage (einschließlich SP2) vorinstalliert.

Merkmale

• AGP-Grafik Onboard (8/16/32 MB konfigurierbar)
• 10/100 Mbit/s Ethernet (RJ45)
• PC-Card-Steckplatz (PCMCIA Typ 3)
• Watchdog- und Temperaturüberwachungsfunktionen
• 2 x USB-Anschlüsse
• 1 x PCI-Steckplatz, 1 x freier ISA/PCI-Steckplatz
• Celeron-Prozessor mit 566 MHz und 128 KB SLC
• PROFIBUS/MPI-Schnittstelle mit 12 Mbit/s
• TTY-Schnittstelle
• 40-GB-EIDE-Festplatte und DVD-ROM
• 512 MB SDRAM-133 RAM
• 3,5-Zoll-Diskettenlaufwerk mit 1,44 MB
• 24 V DC, 85 A Industrienetzteil
• Vorinstalliertes Windows XP Professional Multilanguage (EN, GER, FR, IT, SP), SP2 enthalten

Anwendungen

Der SIMATIC Box PC 620 eignet sich für eine Reihe industrieller Anwendungen, darunter:

• Mensch-Maschine-Schnittstellensysteme (HMI)
• Datenerfassung und -verarbeitung
• Aufgaben der industriellen Steuerung und Visualisierung
• Maschinenbedienung und -überwachung
• Prozessautomatisierungssysteme, die eine robuste PC-Plattform erfordern

Technische Spezifikationen

Installationsrichtlinien

1. System spannungsfrei schalten: Stellen Sie sicher, dass vor Beginn der Installation die gesamte Stromversorgung des Installationsbereichs und der PC-Box getrennt ist.
2. Montage: Montieren Sie die SIMATIC Box PC sicher in einem geeigneten Industriegehäuse oder Schaltschrank und stellen Sie ausreichende Belüftungsabstände rund um das Gerät sicher.
3. Stromversorgung: Schließen Sie die industrielle 24-V-Gleichstromversorgung an die vorgesehenen Versorgungseingangsklemmen an und achten Sie auf die richtige Polarität.
4. Erdung: Stellen Sie eine ordnungsgemäße Schutzleiterverbindung (PE) zur vorgesehenen Erdungsklemme an der PC-Box her, um die elektrische Sicherheit zu gewährleisten und Störungen zu minimieren.
5. Ethernet-Verbindung: Schließen Sie das RJ45-Ethernetkabel für die Netzwerkkommunikation an.
6. USB-Geräte: Schließen Sie alle benötigten USB-Peripheriegeräte an die verfügbaren USB-Anschlüsse an.
7. PROFIBUS/MPI/TTY: Schließen Sie die entsprechenden Feldbuskabel gemäß den Systemanforderungen an die PROFIBUS/MPI- und TTY-Schnittstellen an.
8. Kabelmanagement: Verlegen Sie alle Kabel ordentlich und sicher und vermeiden Sie scharfe Biegungen sowie die Nähe zu Quellen mit hoher Störgeräuschentwicklung.
9. Belüftung: Vergewissern Sie sich, dass der Installationsort eine ausreichende Luftzirkulation ermöglicht, um eine Überhitzung zu verhindern, insbesondere angesichts der industriellen Ausführung des Geräts.
10. Einschalten: Sobald alle Verbindungen sicher hergestellt und überprüft sind, setzen Sie das System wieder unter Spannung und schalten Sie die PC-Box ein.
