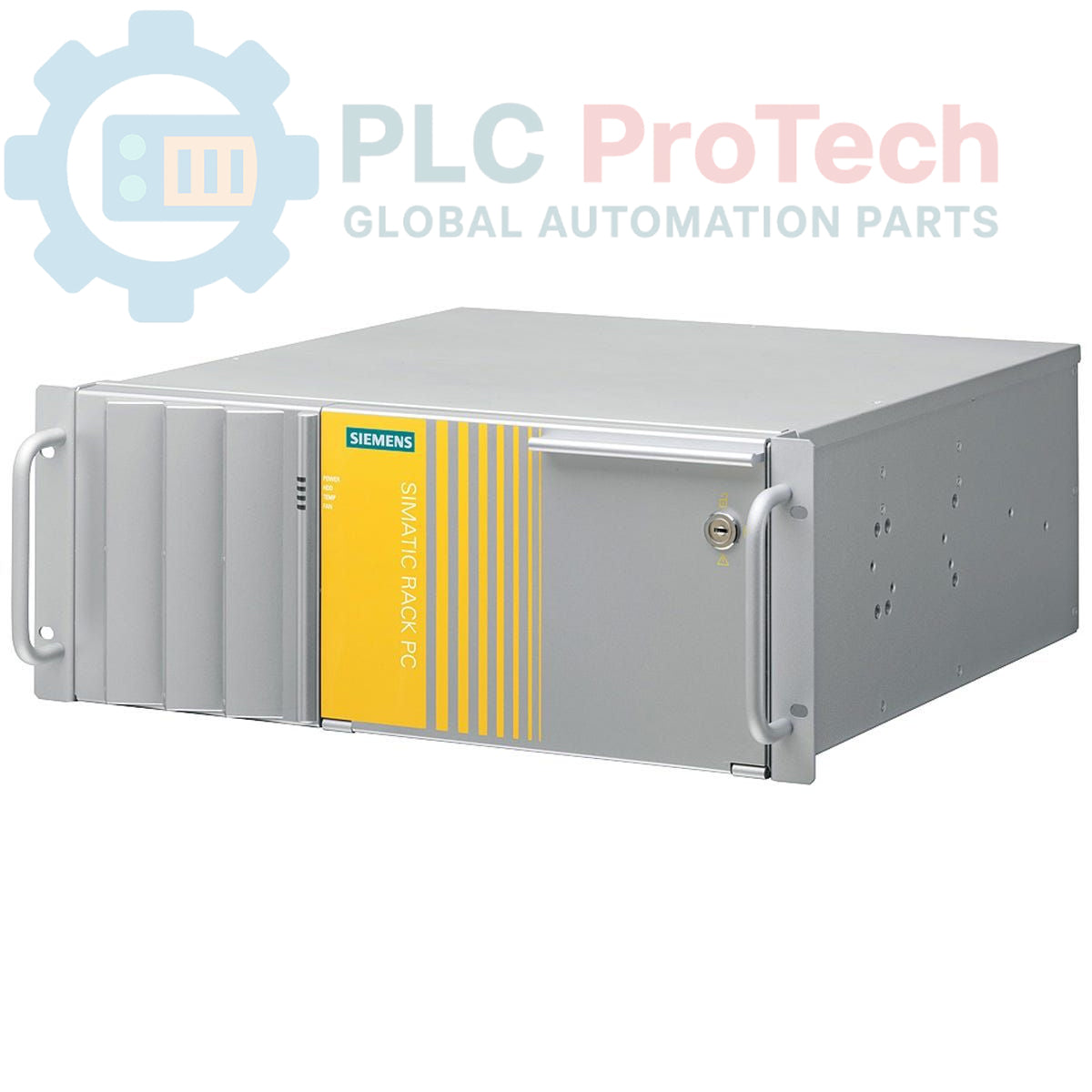

Siemens 6ES7660-0EA02-2AC0 SIMATIC Rack-PC Industrielle Workstation

Beschreibung

Der Siemens 6ES7660-0EA02-2AC0 ist eine SIMATIC-PCS7-Industrie-Workstation IPC547C, die für anspruchsvolle industrielle Umgebungen ausgelegt ist. Dieser Rack-PC fungiert als OS-Client und ist mit einem Intel Core 2 Duo E8400-Prozessor (3,0 GHz, 1333 MHz FSB, 6 MB L2-Cache, EM64-T, VT) ausgestattet. Er verfügt über eine interne 250-GB-SATA-Festplatte, 1,0 GB DDR2-SDRAM und ein DVD-ROM-Laufwerk sowie Unterstützung für ein Diskettenlaufwerk. Die Workstation wird mit vorinstalliertem PCS7 V7.1 + SP3 geliefert und läuft unter Windows XP Professional mit einer Multi-User-Oberfläche (MUI), die Englisch, Deutsch, Französisch, Italienisch, Spanisch und Chinesisch unterstützt. Außerdem umfasst sie eine 2-fach-Multi-Monitor-Karte (eine PCS-7-Option) und wird über ein industrielles 110/230-V-Netzteil versorgt, das mit einem europäischen Netzkabel geliefert wird.

Funktionen

• Intel-Core-2-Duo-E8400-Prozessor (3,0 GHz)
• 250-GB-SATA-Festplatte (intern)
• 1,0 GB DDR2-SDRAM
• DVD-ROM-Laufwerk mit FDD-Unterstützung
• PCS7-V7.1-Software + SP3 vorinstalliert
• Windows XP Professional MUI (EN/DE/FR/IT/ES/CN)
• 2-fach-Multi-Monitor-Karte (PCS-7-Option)
• Industrielles 110/230-V-Netzteil

Anwendungen

Die Siemens 6ES7660-0EA02-2AC0 Industrie-Workstation eignet sich für den Einsatz als Bedienerstation oder OS-Client in SIMATIC-PCS7-Prozessleitsystemen. Typische Anwendungen umfassen:

• Prozessvisualisierung und -überwachung
• Datenerfassung und Protokollierung
• Überwachungssteuerung und Datenverwaltung
• Engineering- und Konfigurations-Workstations in industriellen Umgebungen

Technische Spezifikationen

Installationsrichtlinien

1. Sicherheit zuerst: Stellen Sie vor Beginn der Installation sicher, dass die gesamte Stromversorgung des Racks und der zugehörigen Geräte abgeschaltet ist.
2. Rackmontage: Installieren Sie die industrielle Workstation mithilfe geeigneter Befestigungselemente sicher in einem Standard-Industrierack. Stellen Sie ausreichenden Belüftungsraum um das Gerät sicher.
3. Stromanschluss: Schließen Sie das mitgelieferte europäische Stromversorgungskabel an das industrielle 110/230-V-Netzteil an. Überprüfen Sie, ob die Stromquelle den Anforderungen des Geräts entspricht.
4. Monitoranschlüsse: Schließen Sie die Industriemonitore je nach Anwendungsanforderung an die 2-fache Multi-Monitor-Karte an.
5. Peripherieanschlüsse: Schließen Sie erforderliche Peripheriegeräte wie Tastaturen, Mäuse oder Netzwerkkabel an die verfügbaren Anschlüsse an.
6. Erdung: Stellen Sie aus Gründen der elektrischen Sicherheit und zur Rauschreduzierung sicher, dass das Gehäuse der Workstation ordnungsgemäß mit dem Industrierack und der Gebäudeerdung verbunden ist.
7. Softwarekonfiguration: Überprüfen Sie nach dem Einschalten, ob das vorinstallierte Betriebssystem PCS7 V7.1 + SP3 und Windows XP Professional ordnungsgemäß funktioniert. Führen Sie alle erforderlichen Netzwerk- oder anwendungsspezifischen Konfigurationen durch.
