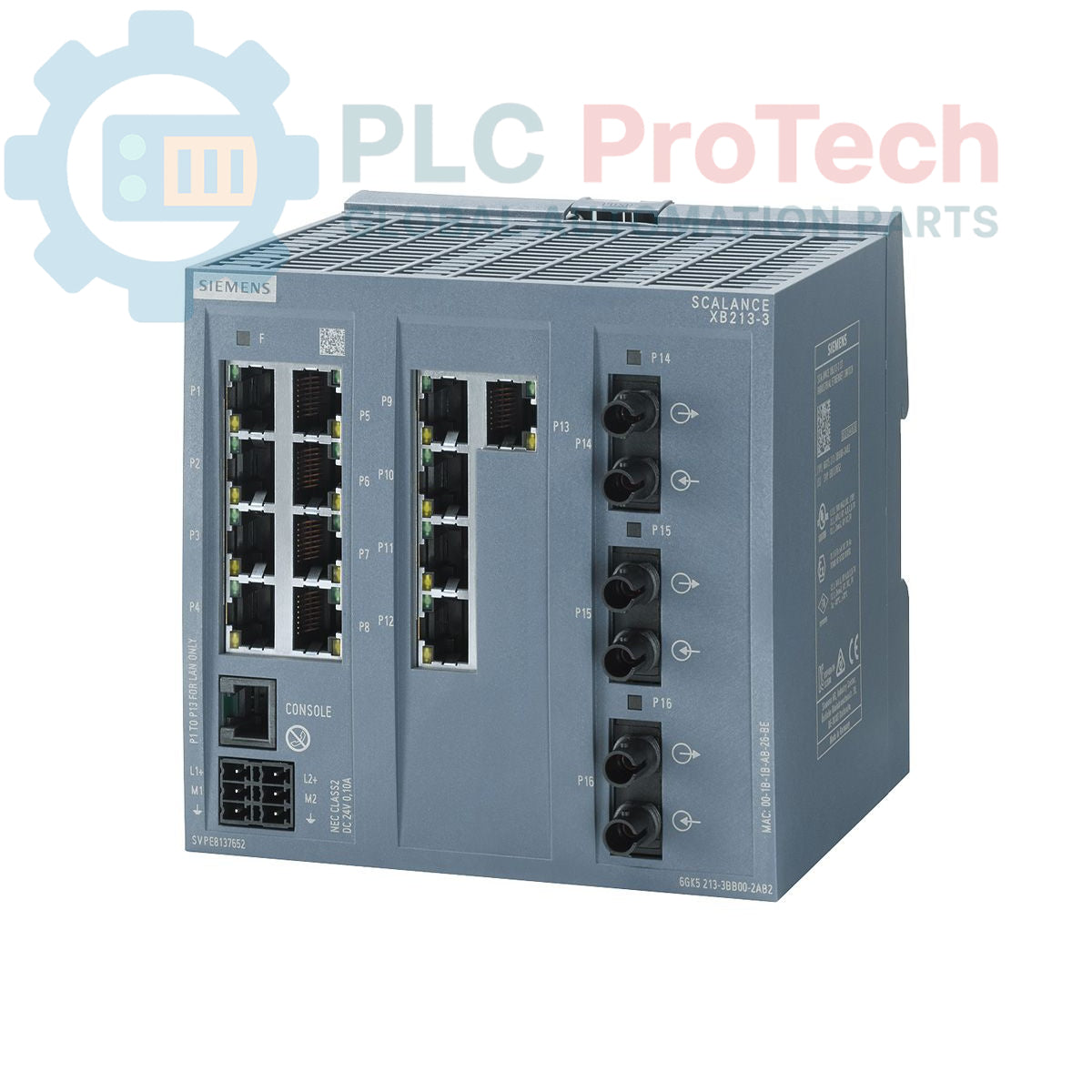

Siemens 6GK5213-3BB00-2AB2 SCALANCE XB213-3 Managed Layer-2-IE-Switch

Beschreibung

Der Siemens 6GK5213-3BB00-2AB2 ist ein SCALANCE XB213-3 Managed Layer-2-Industrial-Ethernet-Switch, der für robuste industrielle Netzwerkanwendungen entwickelt wurde. Dieses Modul verfügt über 13x 10/100-Mbit/s-RJ45-Ports für die Kupferanbindung und 3x ST-Ports für Multimode-Glasfaser zur Kommunikation über größere Entfernungen. Es umfasst einen Konsolenport für Konfiguration und Diagnose-LEDs zur Statusüberwachung. Der Switch unterstützt eine redundante Stromversorgung für eine höhere Betriebszuverlässigkeit und ist nach IEC 62443-4-2 zertifiziert, wodurch die Einhaltung der Cybersicherheitsstandards für industrielle Automatisierungs- und Steuerungssysteme gewährleistet wird. Er arbeitet in einem Temperaturbereich von 0 °C bis +60 °C und ist für die Montage auf einer Standardschiene ausgelegt, wobei die standardmäßige PROFINET-Integration unterstützt wird.

Funktionen

• Managed Layer-2-Industrial-Ethernet-Switch
• 13x 10/100-Mbit/s-RJ45-Ports
• 3x ST-Ports für Multimode-Glasfaser (MM FO)
• 1x Konsolenport für Konfiguration und Diagnose
• Integrierte Diagnose-LED-Anzeigen
• Unterstützt redundante Stromversorgungskonfigurationen
• Nach IEC 62443-4-2 für Cybersicherheit zertifiziert
• Betriebstemperaturbereich: 0 °C bis +60 °C
• Für die Montage auf einer Standardschiene ausgelegt
• Standardmäßige PROFINET-Unterstützung

Anwendungen

• Industrielle Ethernet-Netzwerke, die Managed-Layer-2-Switching-Funktionen erfordern
• Integration in PROFINET-basierte Automatisierungssysteme
• Anwendungen, die eine Kombination aus Kupfer- und Glasfaseranbindung erfordern
• Systeme, die durch die Unterstützung einer redundanten Stromversorgung eine erhöhte Netzwerkzuverlässigkeit erfordern
• Industrielle Steuerungssysteme (ICS), bei denen die Einhaltung der Cybersicherheitsanforderungen (IEC 62443-4-2) entscheidend ist
• Verteilte E/A und Feldgeräteanbindung in rauen Industrieumgebungen

Technische Daten

Installationsrichtlinien

1. Spannungsfreischaltung: Stellen Sie sicher, dass die gesamte Stromversorgung des Installationsbereichs vor Beginn der Arbeiten abgeschaltet und gegen Wiedereinschalten gesichert ist.
2. Montage: Montieren Sie den Switch SCALANCE XB213-3 auf einer Standard-DIN-Schiene. Stellen Sie sicher, dass er sicher einrastet, damit er sich durch Vibrationen nicht bewegt.
3. Stromversorgung: Schließen Sie die Stromversorgungskabel an die dafür vorgesehenen Klemmen an. Der Switch unterstützt eine redundante Stromversorgung. Schließen Sie sowohl die primäre als auch die sekundäre Einspeisung an, wenn eine redundante Konfiguration erforderlich ist. Achten Sie auf die korrekte Polarität.
4. Netzwerkverbindungen:
   • Schließen Sie 10/100-Mbit/s-RJ45-Ethernetkabel an die Kupferports an, um eine lokale Geräteverbindung herzustellen.
   • Schließen Sie Multimode-Lichtwellenleiterkabel (MM FO ST) an die Glasfaserports an, um größere Entfernungen zu überbrücken oder störsichere Verbindungen herzustellen. Stellen Sie eine ordnungsgemäße Faserterminierung und Sauberkeit sicher.
5. Konsolenverbindung: Wenn eine lokale Konfiguration oder Diagnose erforderlich ist, schließen Sie ein Konsolenkabel an den dafür vorgesehenen Konsolenport an.
6. Erdung: Stellen Sie eine ordnungsgemäße Erdung des Switches und des DIN-Schienensystems sicher, um Signalintegrität und Sicherheit zu gewährleisten.
7. Umgebungsbedingungen: Stellen Sie sicher, dass die Betriebsumgebung innerhalb des angegebenen Temperaturbereichs von 0 °C bis +60 °C liegt. Sorgen Sie für eine ausreichende Belüftung rund um das Gerät.

Konformität und Zertifizierungen

• IEC 62443-4-2 (Industrielle Kommunikationsnetze – Netzwerk- und Systemsicherheit – Teil 4-2: Technische Sicherheitsanforderungen für IACS-Komponenten)
