Siemens 6GK5307-3BL00-2AA3 SIMATIC SCALANCE X307-3 Managed-Plus-IE-Switch

Beschreibung

Der Siemens 6GK5307-3BL00-2AA3 ist ein SCALANCE X307-3, verwalteter Plus-Industrial-Ethernet-(IE)-Switch für robuste industrielle Kommunikationsnetzwerke. Dieses Modul verfügt über eine vielseitige Portkonfiguration mit 3x 1000-Mbit/s-Multimode-(MM)-SC-Ports und 7x 10/100-Mbit/s-RJ45-Ports und ermöglicht dadurch flexible Verbindungsoptionen. Es umfasst eine LED-Diagnose zur Statusüberwachung sowie einen Meldekontakt mit Wahltaste/Einstelltaste zur Fehlerverwaltung. Der 6GK5307-3BL00-2AA3 fungiert als PROFINET-IO-Gerät und bietet umfassende Netzwerkmanagementfunktionen, einen integrierten Redundanzmanager sowie Bürofunktionen wie RSTP, VLAN und IGMP, um einen zuverlässigen und effizienten Datenfluss sicherzustellen. Ein C-Plug ist für eine komfortable Einrichtung im Lieferumfang enthalten.

Funktionen

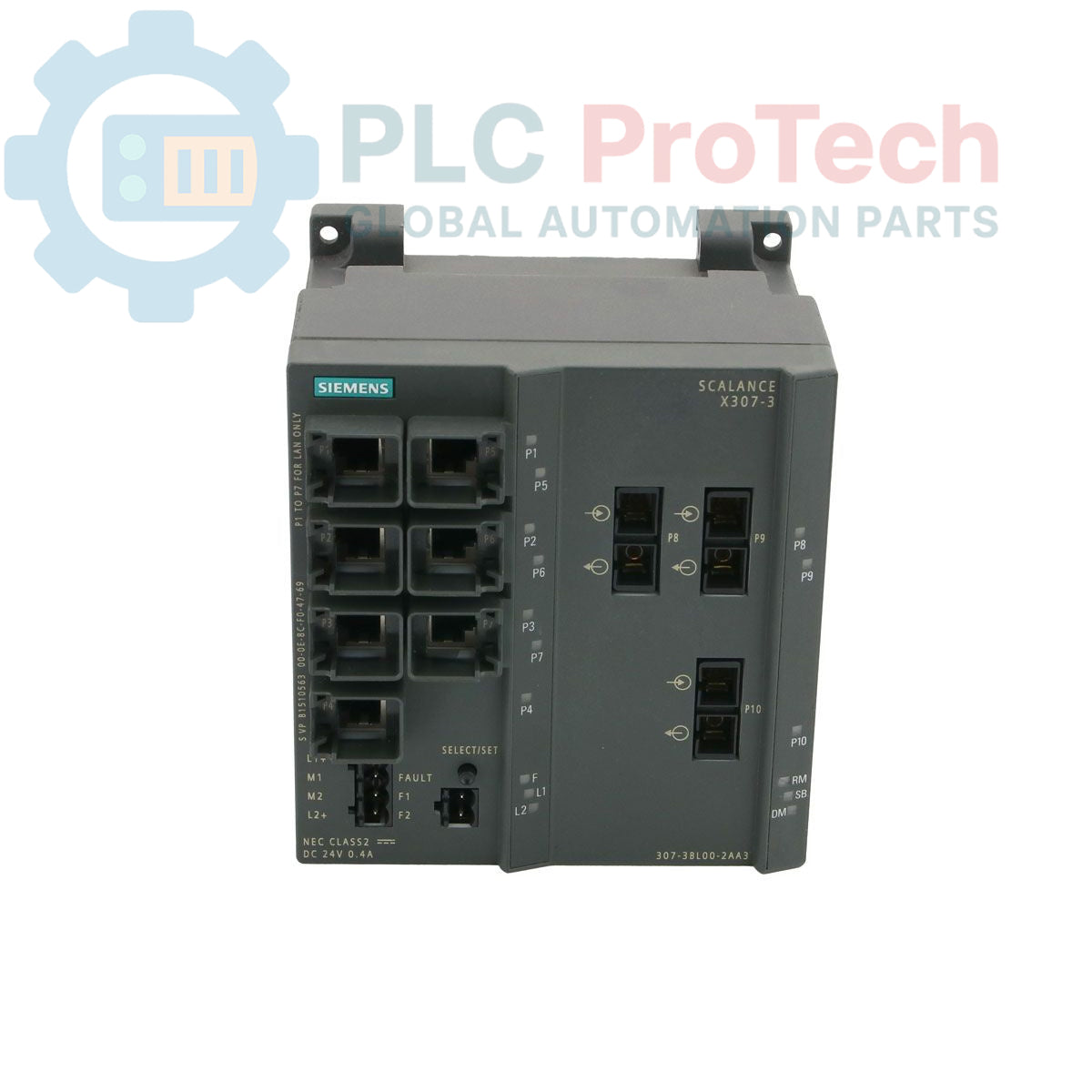

• 3x 1000-Mbit/s-Multimode-(MM)-SC-Ports
• 7x 10/100-Mbit/s-RJ45-Ports
• LED-Diagnose zur Anzeige des Betriebsstatus
• Meldekontakt mit Wahltaste/Einstelltaste
• PROFINET-IO-Gerätefunktionalität
• Integriertes Netzwerkmanagement
• Integrierter Redundanzmanager für hohe Verfügbarkeit
• Unterstützt Bürofunktionen wie RSTP, VLAN und IGMP
• C-Plug im Lieferumfang enthalten

Anwendungen

Der Siemens 6GK5307-3BL00-2AA3 SCALANCE X307-3 Managed Plus IE-Switch eignet sich für eine Vielzahl industrieller Anwendungen, die eine zuverlässige und verwaltete Netzwerkkommunikation erfordern, darunter:

• Industrielle Automatisierungssysteme und Steuerungsnetzwerke
• PROFINET-basierte Architekturen
• Werksweite Datenkommunikation
• Integration von Büro- und Industrienetzwerken
• Anwendungen, die Netzwerkredundanz und Fehlertoleranz erfordern

Technische Daten

Installationsrichtlinien

1. Sicherheit zuerst: Stellen Sie sicher, dass vor Beginn der Arbeiten die gesamte Stromversorgung im Installationsbereich abgeschaltet ist.
2. Montage: Montieren Sie den Switch sicher auf einer DIN-Schiene oder in einer geeigneten industriellen Schalttafel und sorgen Sie für ausreichende Belüftung sowie genügend Abstand für die Verkabelung.
3. Stromanschluss: Schließen Sie die Stromversorgung gemäß den Spezifikationen des Moduls an. Achten Sie auf die richtige Polarität und Erdung, um elektrische Schäden zu vermeiden und einen sicheren Betrieb zu gewährleisten.

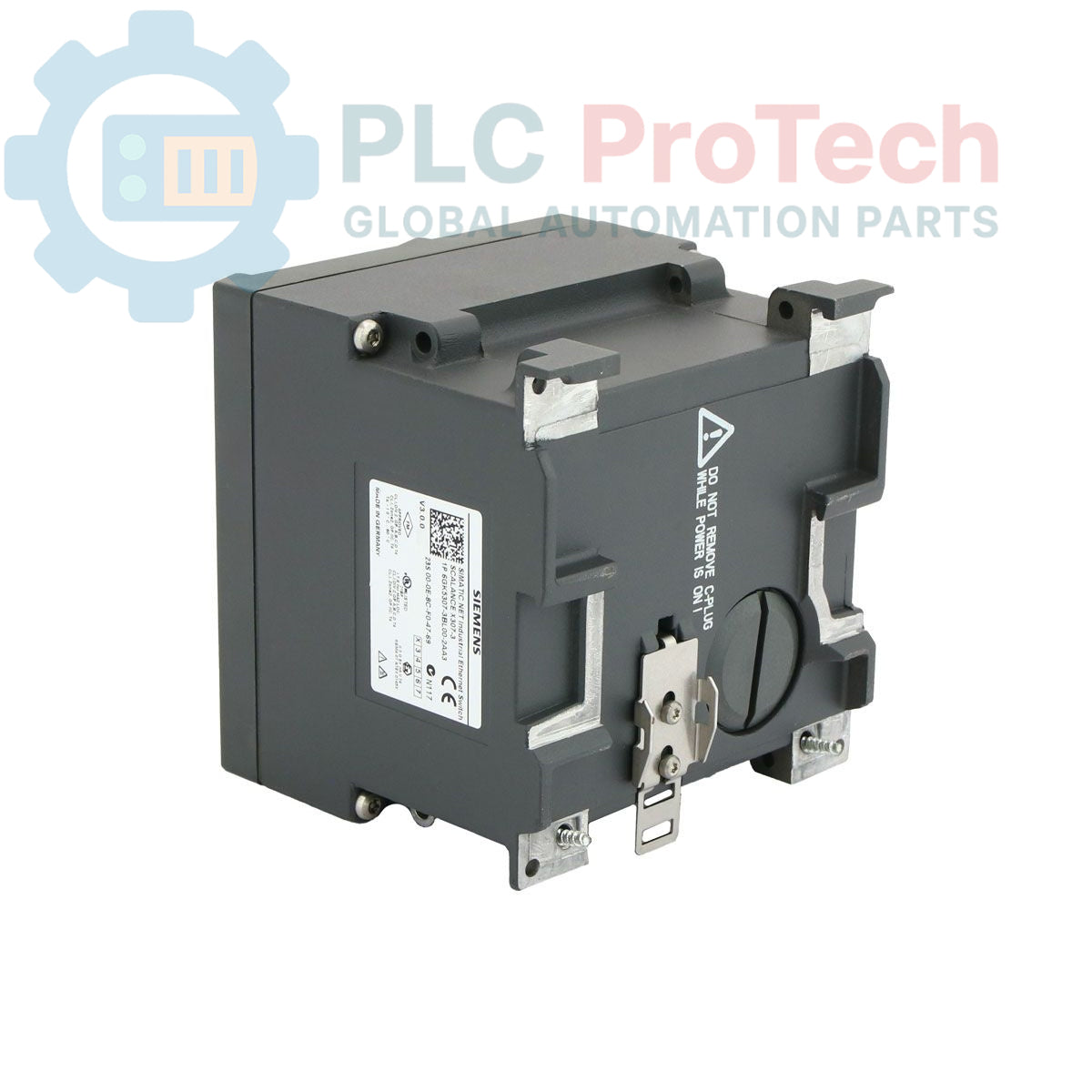

4. C-Plug-Installation: Setzen Sie den mitgelieferten C-Plug in den dafür vorgesehenen Steckplatz am Switch ein.
5. Ethernet-Verkabelung: Verbinden Sie die 10/100-Mbit/s-RJ45-Ports mit Standard-Ethernet-Kabeln. Verwenden Sie für die 1000-Mbit/s-MM-SC-Ports geeignete Glasfaserkabel. Verlegen und sichern Sie die Kabel ordnungsgemäß, um Zugbelastungen und Störungen zu vermeiden.
6. Erdung: Stellen Sie eine zuverlässige Schutzerdungsverbindung (PE) für das Gerät her, um elektromagnetische Störungen zu minimieren und die Sicherheit zu gewährleisten.
7. Konfiguration: Konfigurieren Sie nach dem Einschalten die Switch-Parameter (z. B. VLANs, Redundanzeinstellungen und PROFINET-IO-Geräteeinstellungen) über die Netzwerkmanagement-Schnittstelle entsprechend den Anforderungen der Anwendung.
8. Tests: Überprüfen Sie alle Verbindungen und Konfigurationen durch Funktionstests, um einen ordnungsgemäßen Netzwerkbetrieb und eine zuverlässige Kommunikation sicherzustellen.
