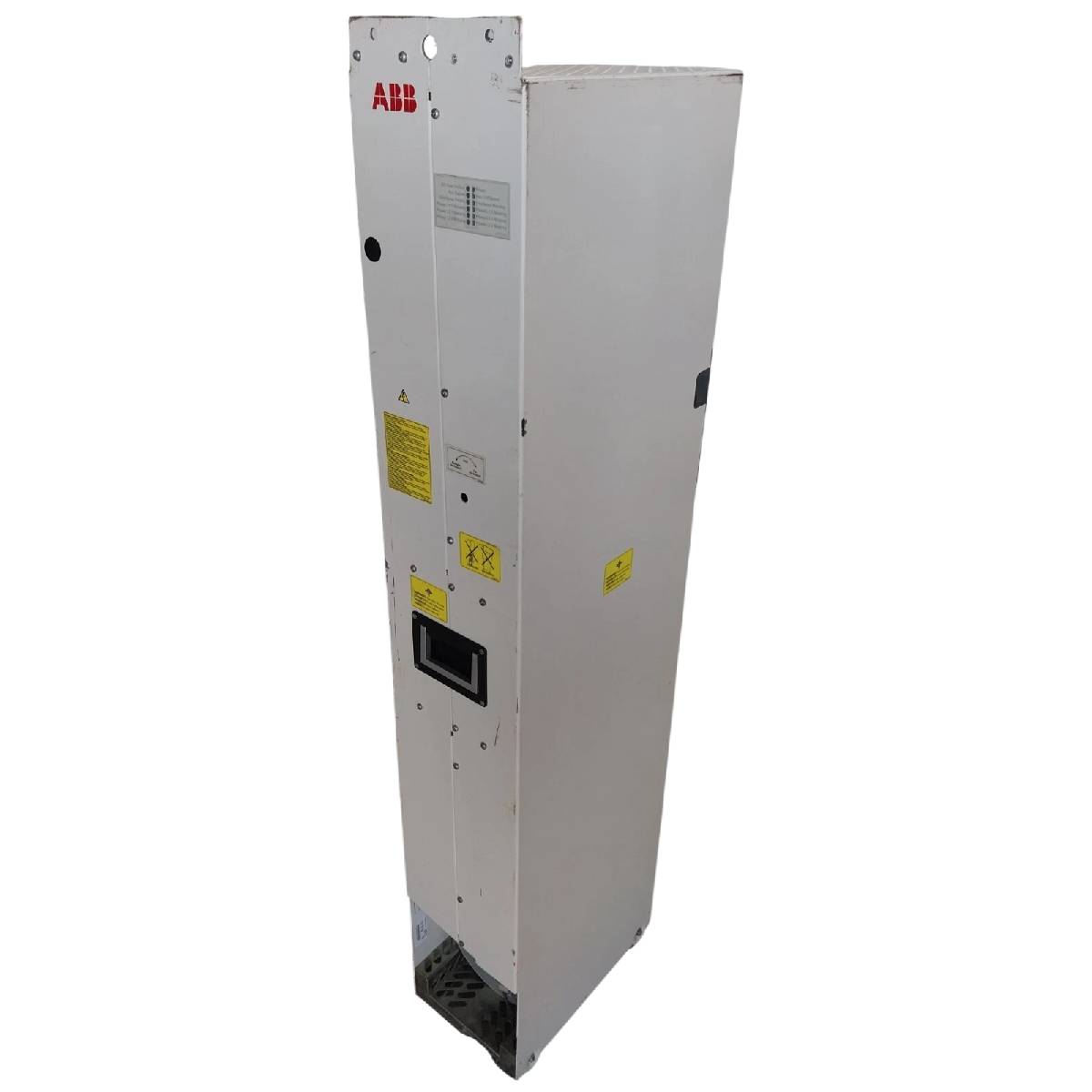

ABB ACS800-704-0910-7+0F253 68485703 ACS800 unidad de alimentación de diodos para variadores individuales

Descripción

El ABB ACS800-704-0910-7+0F253 (ID de producto: 68485703) es un submódulo industrial de unidad de alimentación por diodos (DSU) para servicio pesado, diseñado para los sistemas de convertidores de frecuencia de accionamientos individuales ACS800 single drives y de accionamientos instalados en armario ACS800-07. Este bloque de alimentación dinámico funciona como la capa principal de conversión de potencia, rectificando la tensión de línea de CA trifásica para convertirla en una tensión estable del enlace de CC que alimenta configuraciones multivariador o unidades inversoras de alta potencia. Cuenta con una tensión nominal de entrada de alimentación principal versátil, de 380 a 690 V, y ofrece una capacidad nominal de procesamiento de potencia aparente de 910 kVA. Está configurado con capacidades de interfaz de tensión de control secundaria o auxiliar compatibles con redes de 115 V y 230 V. Integrada en un bastidor D4 altamente optimizado, esta unidad ofrece una elevada eficiencia energética y un desacoplamiento fiable de la red industrial para instalaciones centralizadas y exigentes de sistemas de frecuencia variable.

Características

• Forma parte de las series de accionamientos individuales de alto rendimiento ACS800 single drives y de accionamientos en armario ACS800-07.
• Topología especializada de unidad de alimentación por diodos (DSU), diseñada para la rectificación de líneas de bus de CC de servicio pesado.
• Amplio rango de tensión de entrada compatible con redes de distribución eléctrica de 380 a 690 V.
• Gran capacidad de potencia, con una salida nominal de 910 kVA.
• Preparado para una interfaz de control auxiliar doble compatible con conexiones de alimentación de 115 V y 230 V.
• Construcción mecánica robusta integrada en el formato especializado de tamaño de bastidor del módulo D4.

Aplicaciones

• Integración de armarios de accionamiento de CA de baja tensión y alta potencia, y operaciones industriales con varios motores.
• Secciones de rectificación principales dentro de los sistemas de convertidores de frecuencia de la serie ACS800-07.
• Manipulación de materias primas, maquinaria minera, redes de bombeo principales y líneas de producción de fábricas.
• Gestión del ciclo de vida de repuestos para instalaciones industriales y mantenimiento de sistemas heredados.

Información de pedido

Especificaciones técnicas

Compatibilidad / Correspondencia de piezas de repuesto del sistema

Este módulo de potencia se utiliza como componente compatible del sistema o pieza de repuesto para los siguientes modelos específicos de armarios industriales:

• ACS800-07-0610-3
• ACS800-07-0760-5
• ACS800-07-0870-6
• ACS800-07-1030-3
• ACS800-07-1060-6
• ACS800-07-1210-5
• ACS800-07-1230-3
• ACS800-07-1540-3
• ACS800-07-1540-5
• ACS800-07-1740-6
• ACS800-07-1820-5
• ACS800-07-1850-3
• ACS800-07-2120-6
• ACS800-07-2310-5
• ACS800-07-2320-6
• ACS800-07-2900-6
• ACS800-07-3190-6
• ACS800-07-3490-6

Directrices de instalación

• Asegúrese de que el disyuntor principal aguas arriba esté bloqueado y que las barras colectoras internas de CC del armario del convertidor estén completamente descargadas antes de iniciar el mantenimiento del sistema.
• Utilice maquinaria de elevación mecánica adecuada, capaz de manipular de forma segura el peso neto del módulo de 180 kg durante la extracción y la instalación.
• Deslice el módulo hasta la posición vertical designada del bastidor dentro del chasis del armario ACS800-07, alineando con precisión las barras colectoras de contacto principales.
• Apriete todos los pernos de conexión eléctrica de alta resistencia a los valores de par de apriete de fábrica establecidos para minimizar la resistencia de terminación con cargas continuas de 910 kVA.
• Verifique dos veces los pines de enrutamiento de la entrada auxiliar para garantizar la alineación correcta con la configuración de la red de suministro local de 115 V o 230 V.
