Descripción

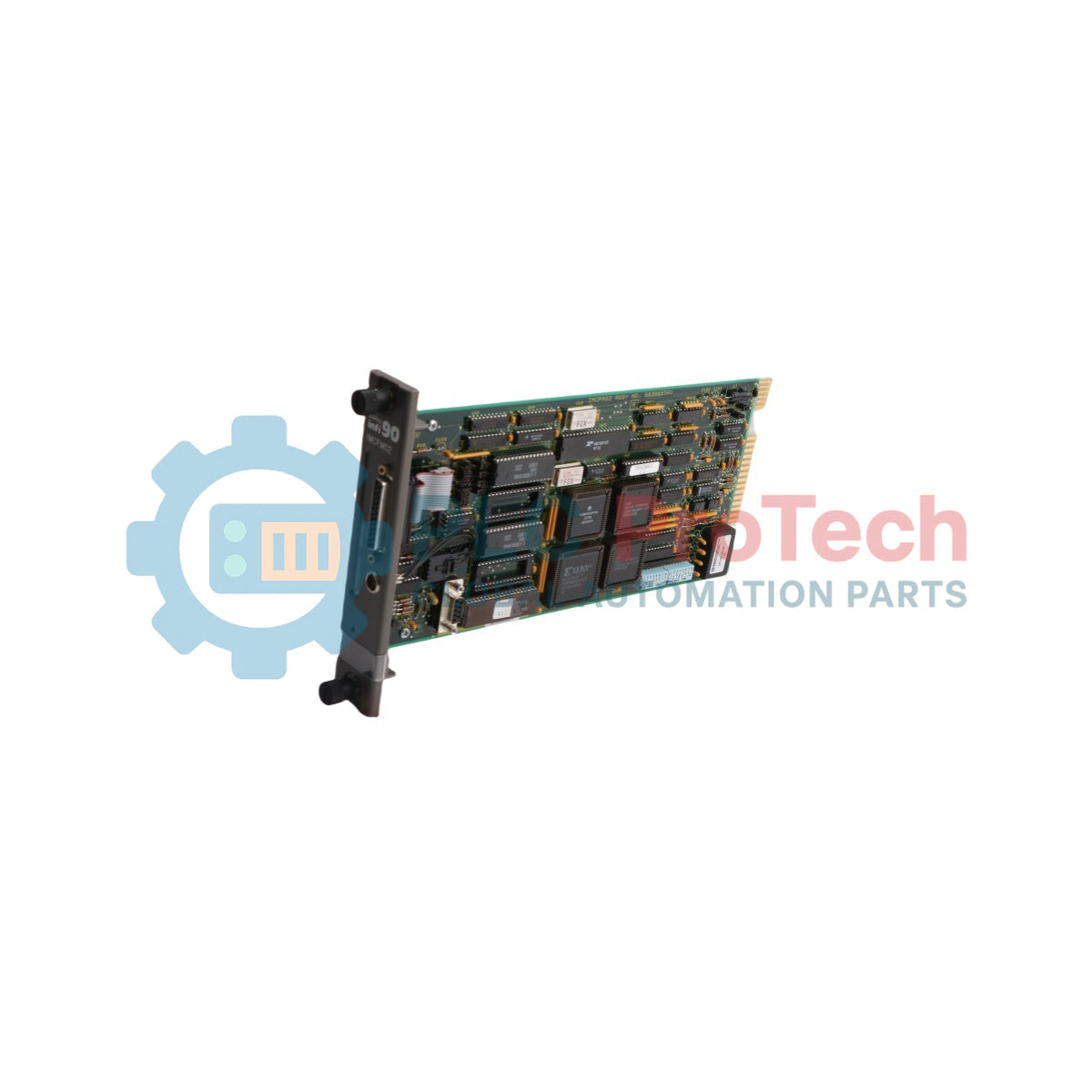

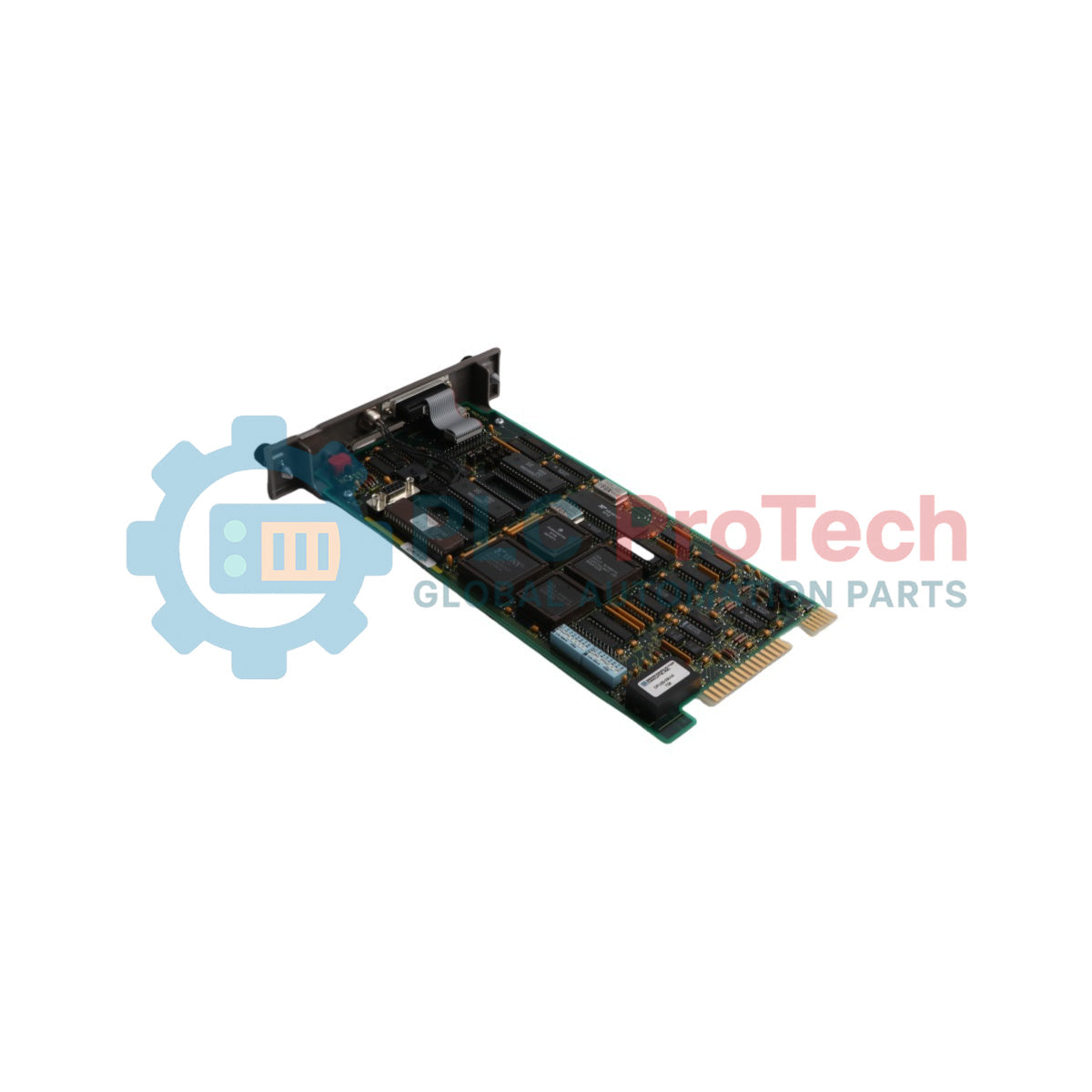

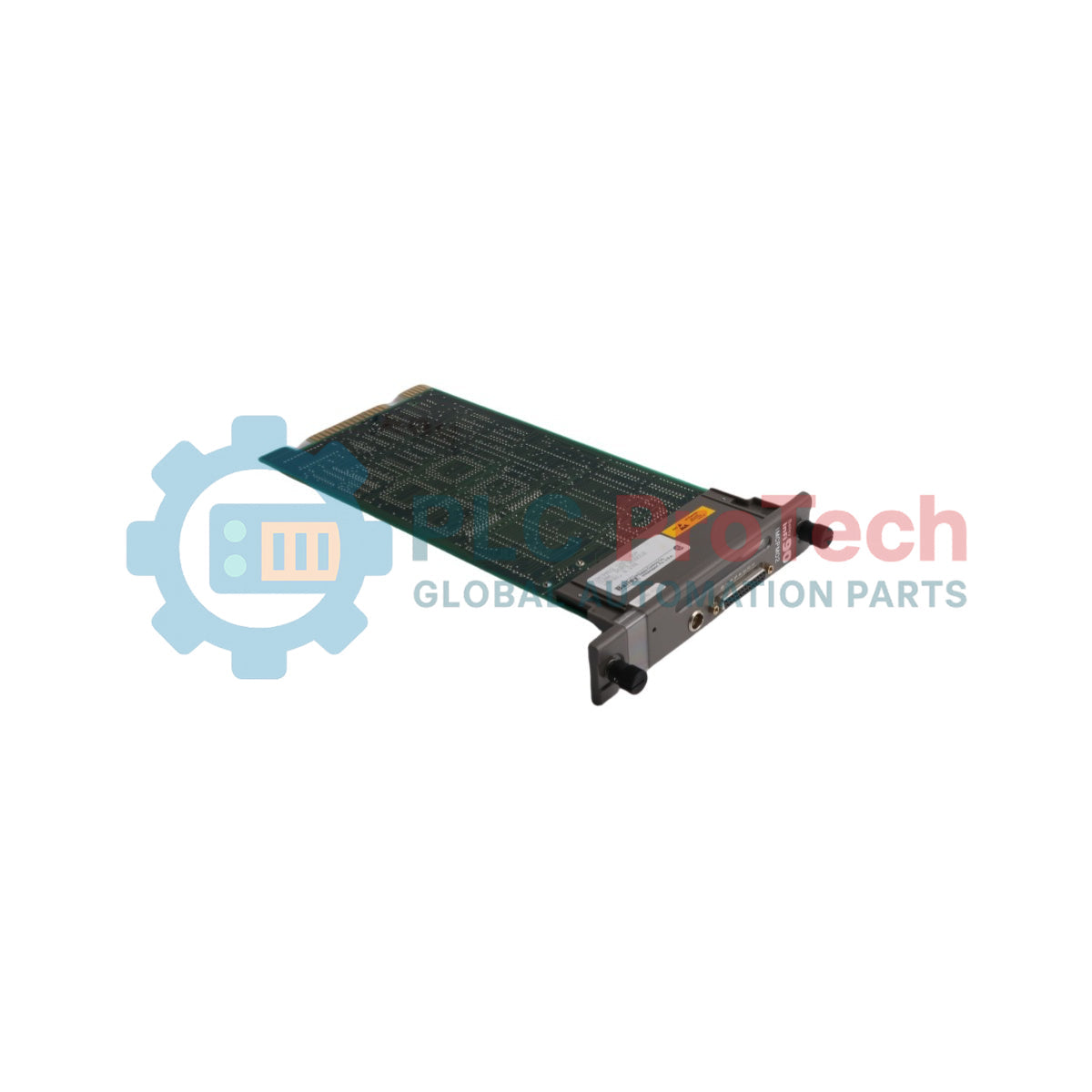

El ABB IMCPM02 es un módulo de interfaz de una sola ranura y ancho estándar, basado en microprocesador, diseñado para el sistema INFI 90. Este dispositivo conecta el terminal de configuración y ajuste CTT02 y/o una estación de trabajo de ingeniería (EWS) a una única unidad de control de procesos (PCU) INFI 90. Proporciona una interfaz local y confiable dentro de la PCU para realizar tareas integrales de configuración, ajuste y diagnóstico del sistema. El IMCPM02 permite a los operadores configurar, ajustar y supervisar los módulos maestros junto con sus respectivos bloques de función. Ofrece compatibilidad directa con los sistemas Network 90 e INFI 90 existentes y funciona como reemplazo del módulo de puerto serial IMSPM01 y del módulo de puerto de configuración IMCPM01. El módulo funciona eficazmente en PCU que utilizan una arquitectura de bus de módulos o Controlway.

Características

• Arquitectura basada en microprocesador que ocupa una sola ranura en una unidad de montaje de módulos (MMU) estándar.
• Capacidad de interfaz dual compatible tanto con un terminal portátil de configuración y ajuste (CTT) como con una estación de trabajo de ingeniería (EWS), para minimizar el espacio físico ocupado por el hardware.
• Interfaz de diagnóstico integral con un LED de estado bicolor (rojo/verde) y ocho LED rojos dedicados al estado de errores.
• Dos interruptores DIP integrados de ocho polos para configurar la dirección del bus de módulos o Controlway, establecer las velocidades en baudios y habilitar rutinas de diagnóstico especializadas.
• Interruptor de reinicio en el panel frontal, accesible directamente a través de la ventana del panel frontal, para la inicialización manual del módulo.
• Matriz de puentes flexible diseñada para seleccionar entre los modos de funcionamiento DTE, DCE o loopback para el puerto serial de la EWS.
• Opciones de instalación ampliables que admiten configuraciones de montaje permanente mediante un módulo o unidad de terminación dedicado.

Aplicaciones

• Ajuste local del sistema, modificación de parámetros y configuración de módulos maestros en unidades de control de procesos INFI 90.
• Verificación de diagnósticos en tiempo real y pruebas de comunicación entre componentes DCS inteligentes.
• Entornos de automatización de procesos industriales que requieren una interfaz serial directa para la integración de estaciones de trabajo.

Información de pedidos

Especificaciones técnicas

Conexiones/interfaces

Pautas de instalación

• Verifique las tensiones del plano posterior de la MMU antes de instalar el módulo; asegúrese de que las configuraciones de sistemas antiguos que aplican -30 VDC estén aisladas o de que el puente J12 esté configurado correctamente para evitar posibles daños al equipo.
• Coloque el puente J12 en cortocircuito entre los pines 2 y 3 si el módulo se instala en un sistema INFI 90 estándar para habilitar las operaciones redundantes del bus Controlway.
• Alinee la tarjeta de circuitos con los rieles guía superior e inferior de la ranura de la unidad de montaje del módulo y deslice el módulo hacia atrás hasta que quede firmemente asentado en los conectores del plano posterior.
• Apriete los dos tornillos frontales concéntricos de la placa frontal girándolos 1/2 vuelta en el sentido de las agujas del reloj para fijar el conjunto en su lugar.
• Para terminaciones de cableado remotas o permanentes, tienda el cable NKTU01 o NKTU02 correspondiente desde el plano posterior hasta el módulo de terminación NIMP01 o la unidad de terminación NTMP01 correspondiente.
• Asegúrese de que la alimentación del gabinete esté completamente desconectada antes de iniciar cualquier procedimiento de cableado de unidades o módulos de terminación externos.

Cumplimiento y certificaciones

• Certificado por CSA para su uso como equipo de control de procesos en ubicaciones ordinarias (no peligrosas).
