Tipo de producto:
Módulo procesador multifunción DCS
Código de barras:
8537101190
Pago:
Transferencia bancaria, Western Union
Peso:
600g
Dimensiones:
35,56 x 177,80 x 298,45 mm (W x alto x profundidad)
Puerto de envío:
Xiamen
Garantía:
12 meses
Descripción

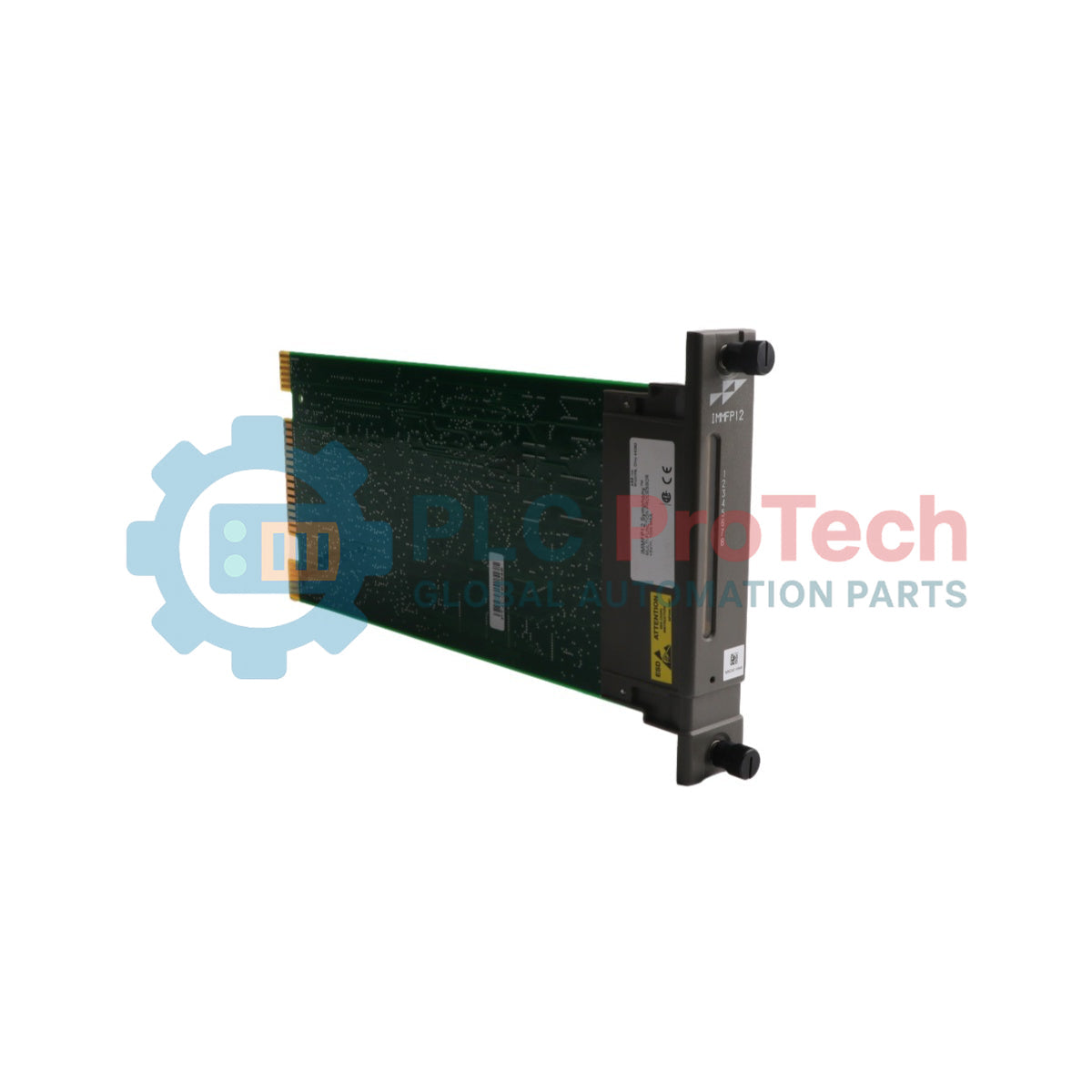

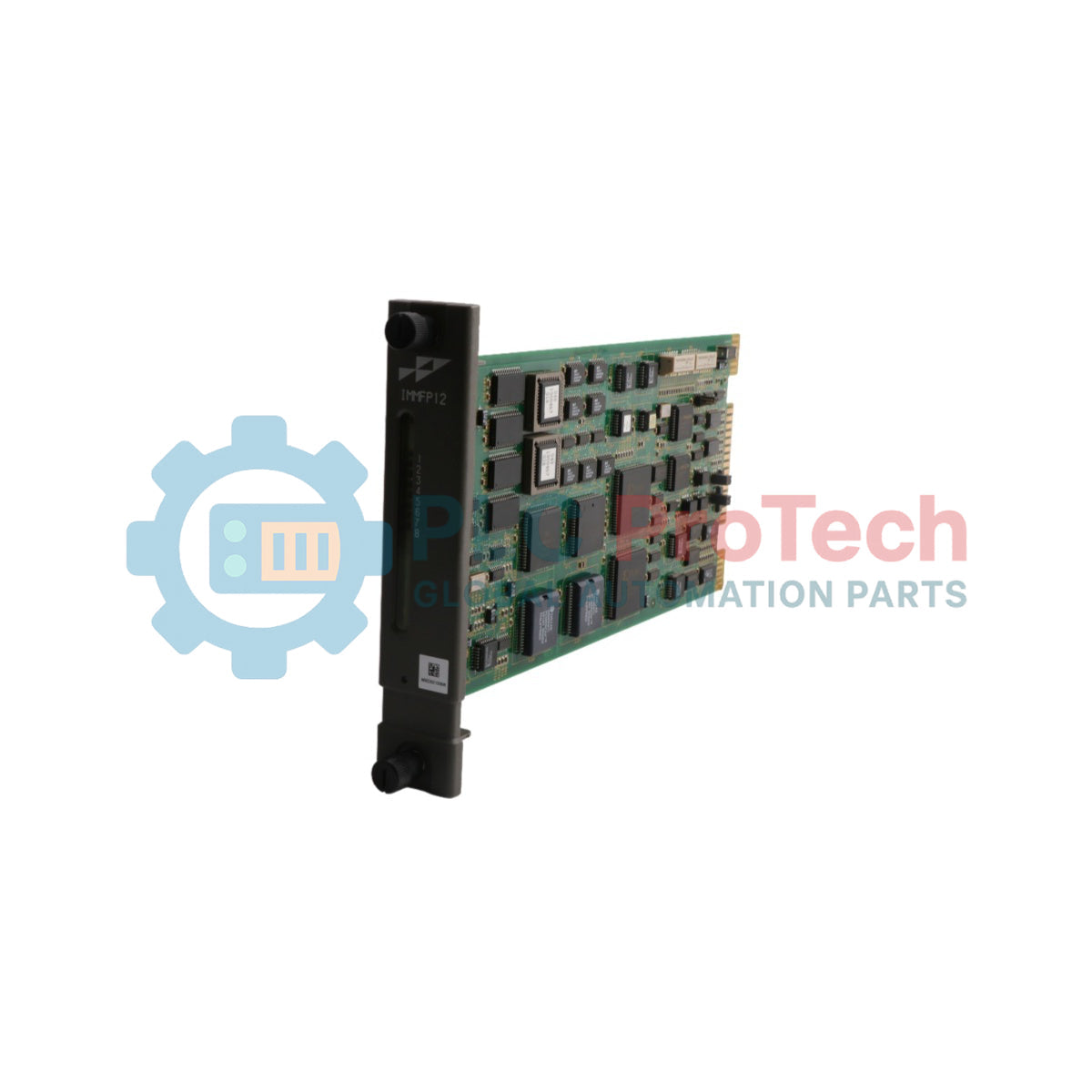

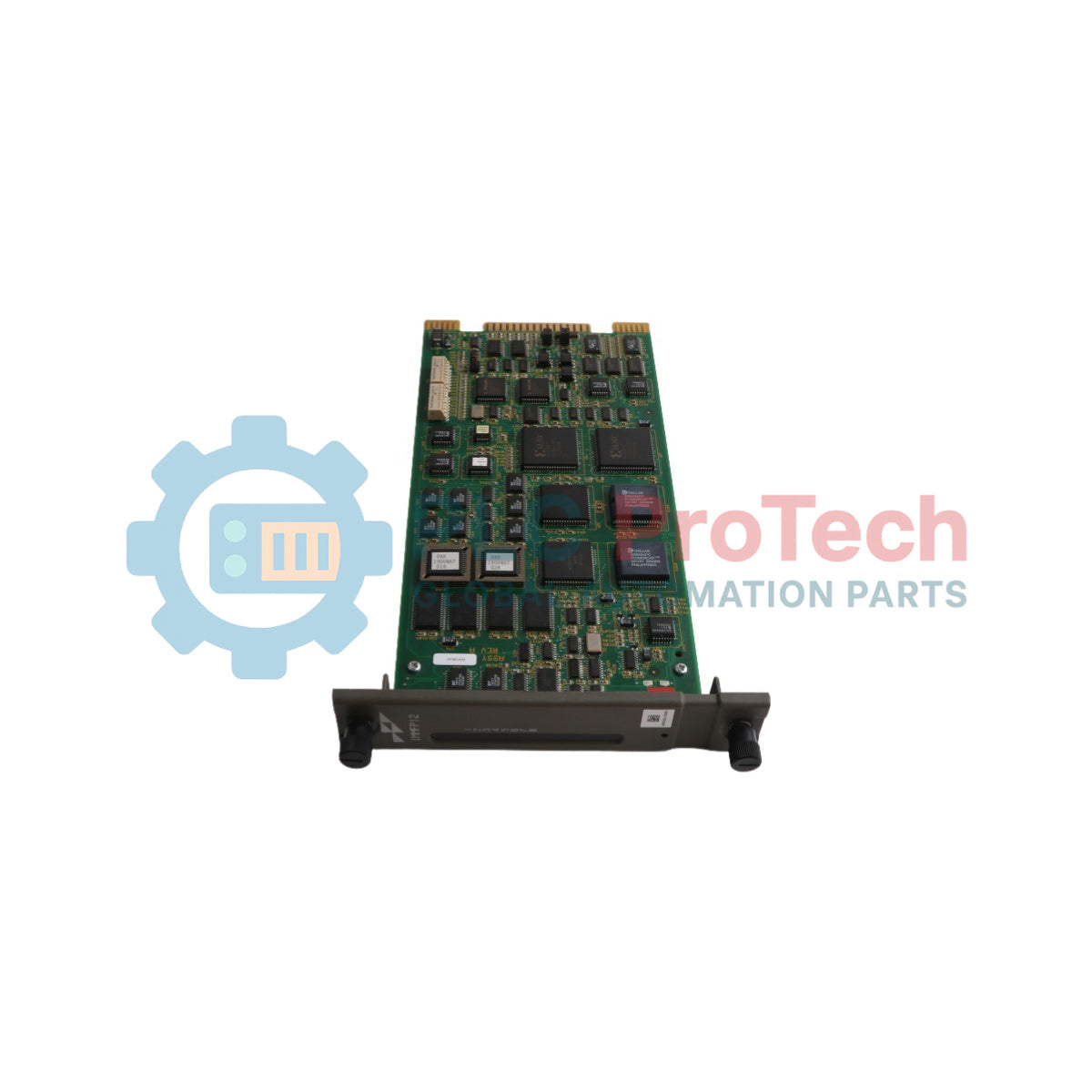

IMMFP12 funciona como controlador analógico de múltiples lazos, secuencial, por lotes y basado en códigos de función dentro del sistema INFI 90 OPEN. Realiza control de procesos, adquisición de datos y procesamiento de información, y admite la comunicación entre módulos inteligentes de igual a igual.
El procesador intercambia datos de proceso con los módulos de E/S analógicas y digitales a través del bus expansor de E/S. Puede comunicarse con hasta 64 módulos de E/S de bajo consumo en cualquier combinación. Los circuitos DMA internos transfieren los datos de comunicación directamente a la RAM o desde ella sin la intervención continua del microprocesador.
Dos canales serie de propósito general permiten la comunicación con estaciones y dispositivos externos. El módulo también proporciona comunicación Controlway, operación del bus de módulos y un enlace dedicado de redundancia entre procesadores.
Un procesador primario y uno de respaldo pueden operar en una configuración redundante. El procesador de respaldo permanece en espera en caliente y recibe los datos de salida de bloques del procesador primario. El control se transfiere al procesador de respaldo si el procesador primario queda fuera de línea.
Características
Control analógico de múltiples lazos
Ejecución de control secuencial y por lotes
Procesamiento de estrategias de control basadas en códigos de función
Adquisición de datos y procesamiento de información
Comunicación entre módulos inteligentes de igual a igual
Redundancia de procesador primario y de reserva en caliente
Transferencia de control sin perturbaciones entre procesadores redundantes
Modos de operación de ejecución, configuración y error
Transferencia de datos de comunicación asistida por DMA
Indicación de estado y diagnóstico mediante LED en el panel frontal
Botón pulsador combinado de parada y restablecimiento
Almacenamiento no volátil de la configuración del módulo
Aplicaciones
Control analógico de múltiples lazos
Control secuencial de equipos
Control de procesos por lotes
Coordinación de E/S analógicas y digitales
Adquisición de datos de proceso
Procesamiento de información de estrategias de control
Unidades de control de procesos redundantes
Comunicación con la estación del operador
Modernización del sistema de control INFI 90 OPEN
Configuraciones compatibles del sistema Network 90
Conexiones/interfaces
Conector de borde de tarjeta P1
Pin del conector
Función
1
+5 VCC
2
+5 VCC
3
-30 VCC o estado de la fuente de alimentación
4
Controlway B
5
Común
6
Común
7
+15 VCC
8
-15 VCC
9
Interrupción por fallo de alimentación
10
Sin uso
11
Controlway A o bus de módulos
12
Sin uso
El pin 3 conduce -30 VCC en los primeros sistemas Network 90. En los sistemas Network 90 e INFI 90 más recientes, conduce la señal de estado de la fuente de alimentación.
Conector de borde de tarjeta P2
Pin del conector
Función
1
Bit de datos 1
2
Bit de datos 0
3
Bit de datos 3
4
Bit de datos 2
5
Bit de datos 5
6
Bit de datos 4
7
Bit de datos 7
8
Bit de datos 6
9
Reloj del bus
10
Sincronización
11
Reservado
12
Reservado
Todos los bits de datos P2 son activos en nivel bajo.
Conector de borde de tarjeta P3
Pin del conector
Función
Pin del conector
Función
1
DCS A (-)
16
DCS A (+)
2
DCS B (-)
17
DCS B (+)
3
Transmisión de redundancia (-)
18
Transmisión de redundancia (+)
4
Reloj de transmisión de redundancia (-)
19
Reloj de transmisión de redundancia (+)
5
Recepción de redundancia (-)
20
Recepción de redundancia (+)
6
Reloj de recepción de redundancia (-)
21
Reloj de recepción de redundancia (+)
7
Recepción A (-)
22
Recepción A (+)
8
Recepción B (-)
23
Recepción B (+)
9
Listo para enviar A (-)
24
Listo para enviar A (+)
10
Listo para enviar B (-)
25
Listo para enviar B (+)
11
Transmisión A (-)
26
Transmisión A (+)
12
Transmisión B (-)
27
Transmisión B (+)
13
Solicitud de envío A (-)
28
Solicitud de envío A (+)
14
Solicitud de envío B (-)
29
Solicitud de envío B (+)
15
Salida digital (+)
30
Salida digital (-)
Directrices de instalación
Verifique la compatibilidad de la unidad de montaje del módulo antes de la instalación.
Compruebe si el plano posterior suministra -30 VCC antes de configurar el puente J5.
Utilice una pulsera de conexión a tierra al manipular la placa de circuitos.
Mantenga el módulo dentro de su bolsa protectora antiestática hasta la instalación.
Manipule el conjunto por los bordes y evite tocar los circuitos.
Verifique todas las configuraciones de los interruptores DIP SW3 y SW4 antes del funcionamiento.
Verifique los puentes J1 a J5 antes de insertar el módulo.
Utilice direcciones de módulo idénticas para los procesadores redundantes.
Utilice configuraciones SW4 coincidentes para los procesadores redundantes.
Verifique que las revisiones del firmware coincidan en los procesadores primario y de respaldo.
Desconecte la alimentación del gabinete antes de instalar los puentes DIP del plano posterior.
Instale puentes DIP de 24 pines entre las ranuras asociadas del bus expansor de E/S.
Mantenga las unidades de montaje enlazadas mediante Controlway dentro del mismo gabinete.
No conecte más de ocho unidades de montaje relacionadas en un mismo gabinete.
Conecte el hardware de terminación NTMP01, NIMP01 o NIMP02 utilizando los cables especificados.
Confirme que todos los cables estén conectados a la ranura asignada de la unidad de montaje del módulo.
Asiente firmemente el módulo en los conectores del plano posterior.
Fije el módulo utilizando ambos tornillos de sujeción de la placa frontal.
Mantenga las puertas del gabinete cerradas durante el funcionamiento.
Mantenga los equipos de comunicación portátiles a una distancia mínima de 2 metros del gabinete.
Utilice y almacene el módulo en un entorno no corrosivo.
Conformidad y certificaciones
Certificado por CSA para su uso como equipo de control de procesos en una ubicación ordinaria no peligrosa.
Aprobado por Factory Mutual para su uso en ubicaciones peligrosas de Clase I, División 2.
Preguntas frecuentes
¿Qué funciones de control admite el módulo?
El módulo admite control analógico de múltiples lazos, secuencial, por lotes y mediante códigos de función. También realiza adquisición y procesamiento de datos.
¿Con cuántos módulos de E/S puede comunicarse?
El procesador puede comunicarse con hasta 64 módulos de E/S analógicas y digitales de bajo consumo mediante el bus expansor de E/S.
¿Cómo funciona la redundancia del procesador?
Un enlace de redundancia de 1 Mbaudios conecta los procesadores principal y de respaldo. El procesador de respaldo permanece en espera activa y asume el control si falla el procesador principal.
¿Qué interfaces seriales están disponibles?
El módulo admite dos puertos RS-232-C, o un puerto RS-485 y uno RS-232-C. Las velocidades de comunicación serial alcanzan 19,2 kbaudios.
¿Cuál es el intervalo especificado de temperatura de funcionamiento?
El intervalo especificado de temperatura ambiente de funcionamiento es de 0 a 70 °C.
