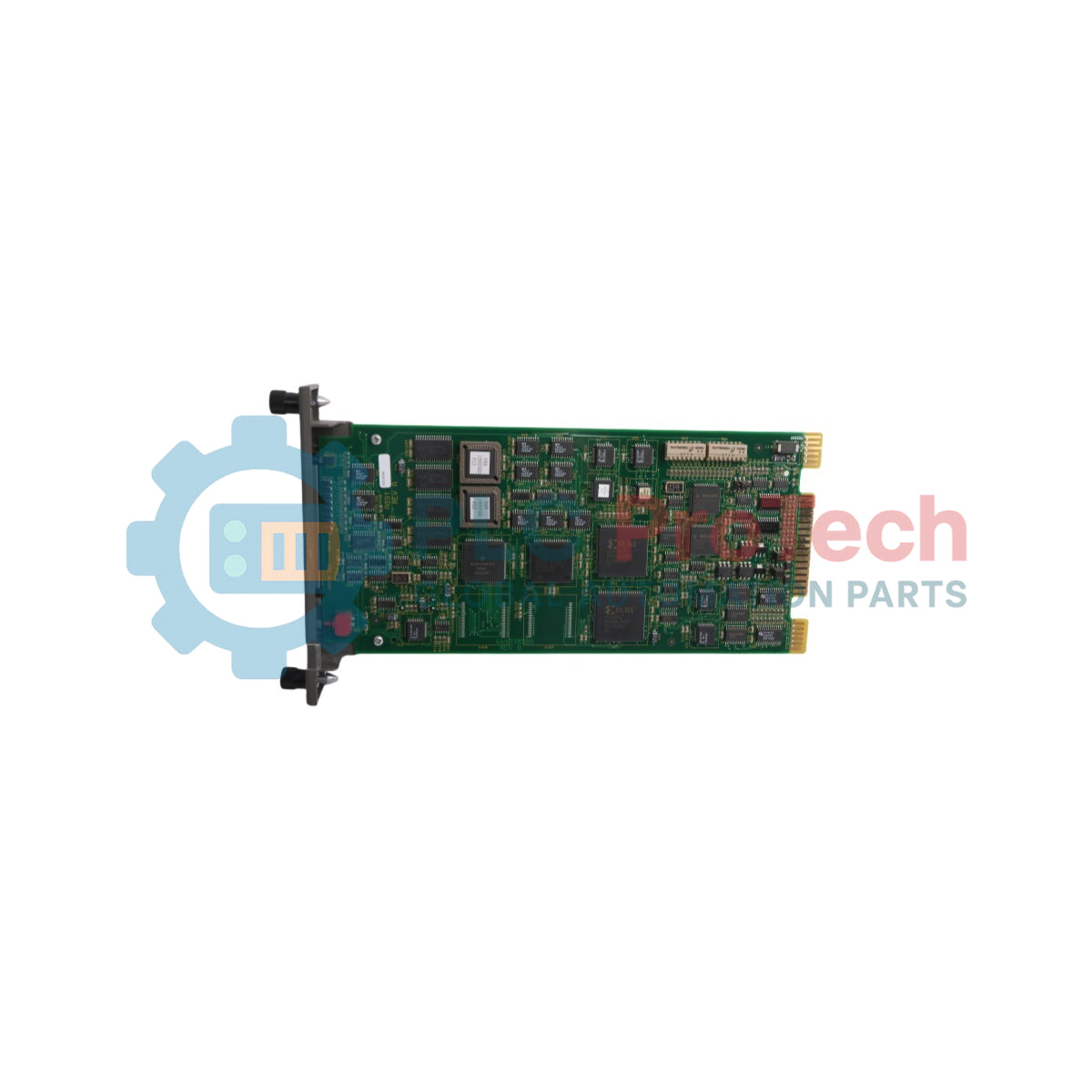

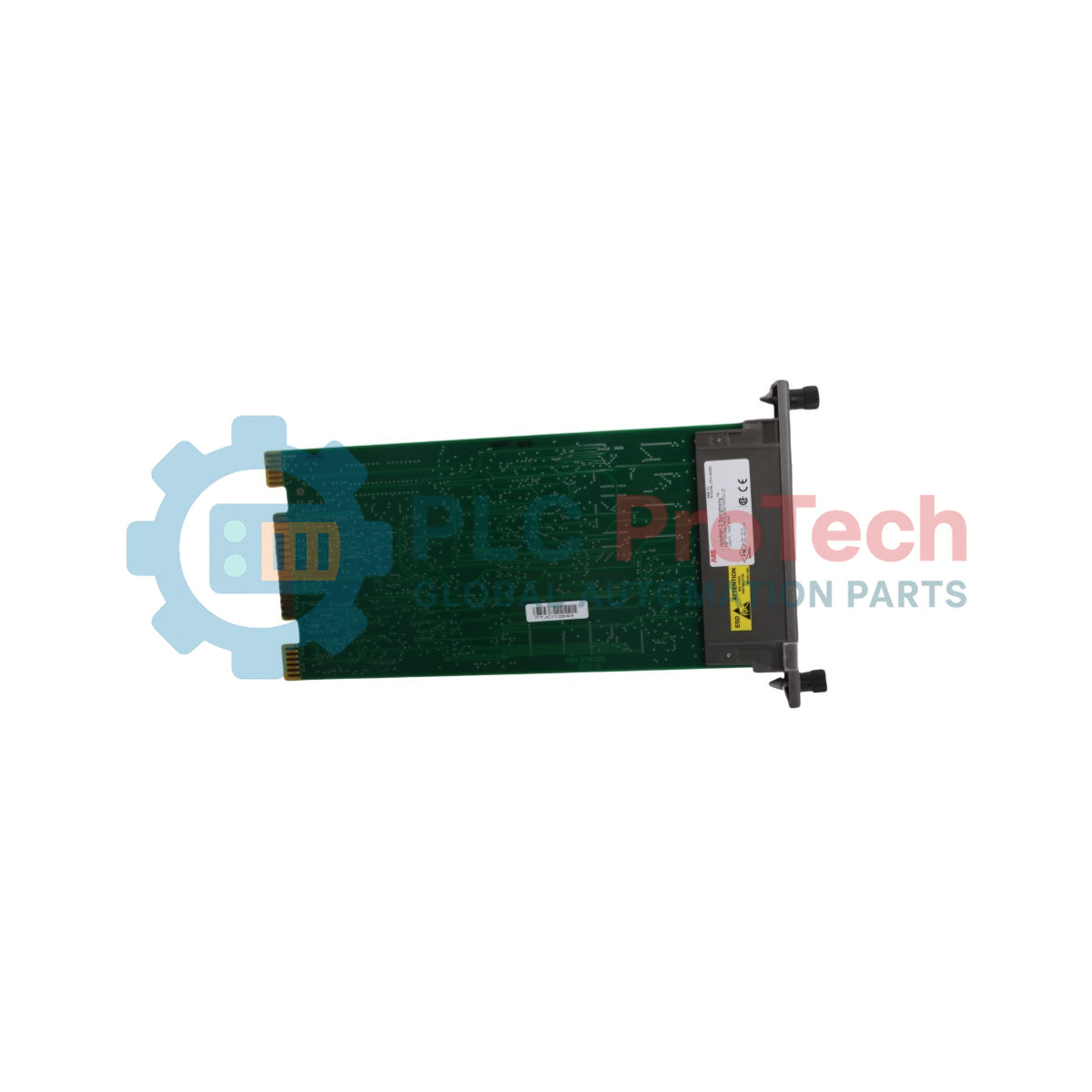

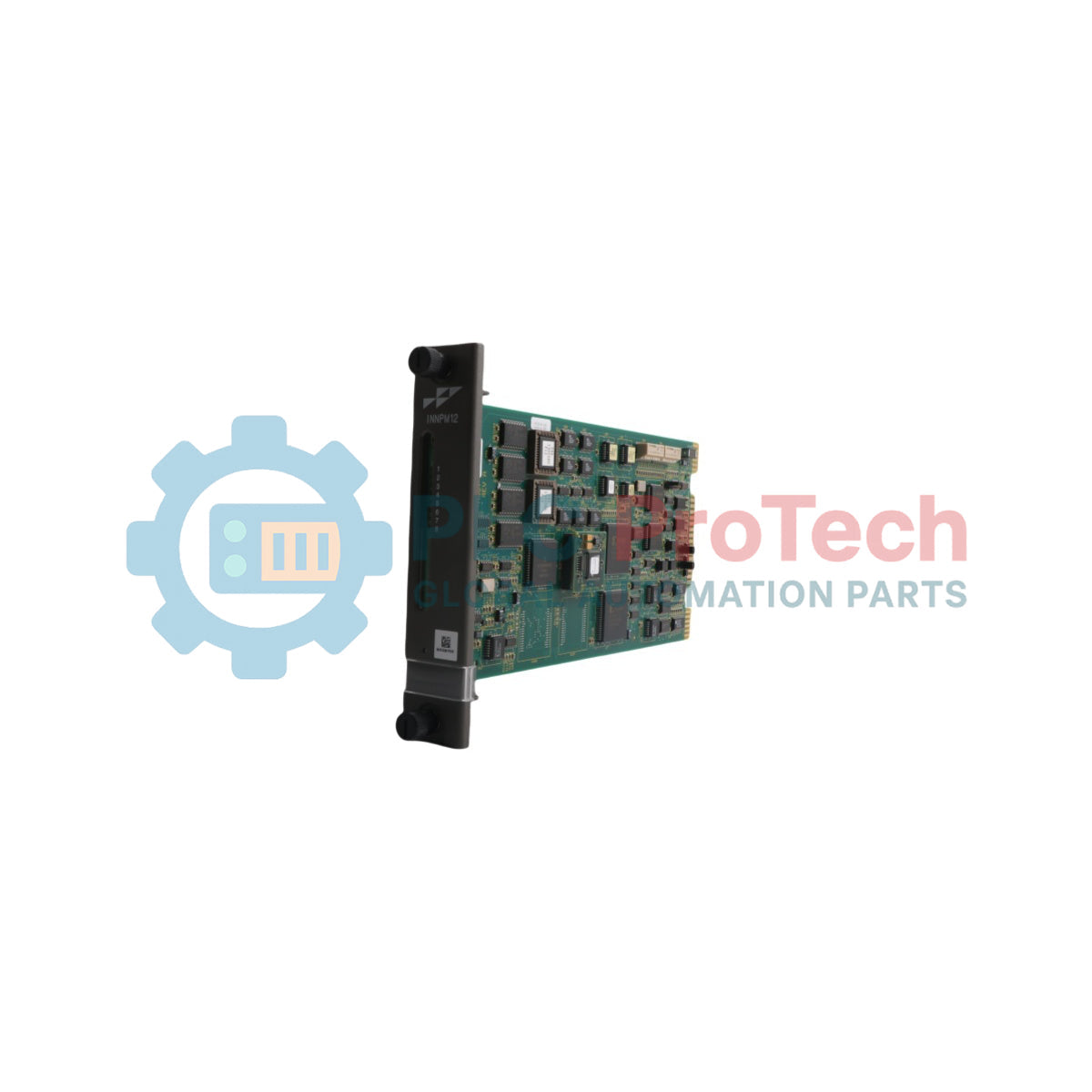

Módulo de procesamiento de red Symphony ABB INNPM12

Descripción

El INNPM12 funciona como un módulo de procesamiento de red de alta velocidad dentro del sistema de control y gestión empresarial Symphony. Esta unidad establece y gestiona la comunicación a través de la red de control de alta velocidad, o Cnet, que proporciona una vía de datos esencial entre las unidades de control Harmony (HCU), las interfaces hombre-sistema (HSI) y los equipos informáticos externos. Al funcionar en modo Plant Loop, actúa como reemplazo del sistema compatible con ranuras para los antiguos módulos de interfaz de bucle INLIM03 y módulos de interfaz de bus INBIM02, proporcionando capacidades fiables de transferencia y procesamiento de datos. Mediante una comprobación exhaustiva de errores y el reconocimiento de mensajes, la tarjeta garantiza una alta fiabilidad y disponibilidad del sistema para el intercambio de datos de control de procesos críticos.

Características

• Coordina interfaces de comunicación de alta velocidad, incluidas las vías de datos de Cnet a Cnet, de Cnet a HCU y de Cnet a computadora.
• Utiliza algoritmos integrales de comprobación de errores y ciclos de reconocimiento de mensajes para garantizar la transmisión precisa de datos críticos de procesos industriales.
• Funciona de forma nativa en modo Plant Loop como reemplazo funcional moderno del hardware de comunicación antiguo INLIM03 e INBIM02.
• Emplea velocidades de comunicación local de doble canal, con un Controlway de 1 Mbaudios y un bus de módulos de 83,3 kbaudios.

Aplicaciones

• Redes DCS Symphony Harmony: gestión de canales de procesamiento principales y tareas de asignación de nodos en bastidores de comunicación centrales.
• Puentes de comunicación Plant Loop: actualización de interfaces de red antiguas para admitir redes integradas de control de procesos.
• Enrutamiento distribuido de computadora a HCU: interconexión de nodos de consolas de operador y computadoras de gestión con hardware de control local.

Especificaciones técnicas

Directrices de instalación

• Desconecte todas las fuentes de alimentación activas conectadas al bastidor que aloja la unidad antes de deslizar el módulo en su ranura designada.
• Asegúrese de que el módulo de comunicación quede firmemente asentado en las clavijas del conector de la placa base de la unidad estándar de montaje de módulos.
• Mantenga una ventilación con aire limpio y no corrosivo dentro del armario para evitar la degradación química de los componentes.
• Respete los límites de funcionamiento especificados para temperatura y humedad al ampliar redes de varios nodos, a fin de evitar sobrecargas térmicas dentro de paneles sellados.

Conformidad y certificaciones

• Canadian Standards Association (CSA): certificado para su uso como equipo de control de procesos en un entorno ordinario (no peligroso).
• Factory Mutual (FM): aprobado como equipo no incendiario para su uso en ubicaciones peligrosas de Clase I; División 2; Grupos A, B, C y D.
