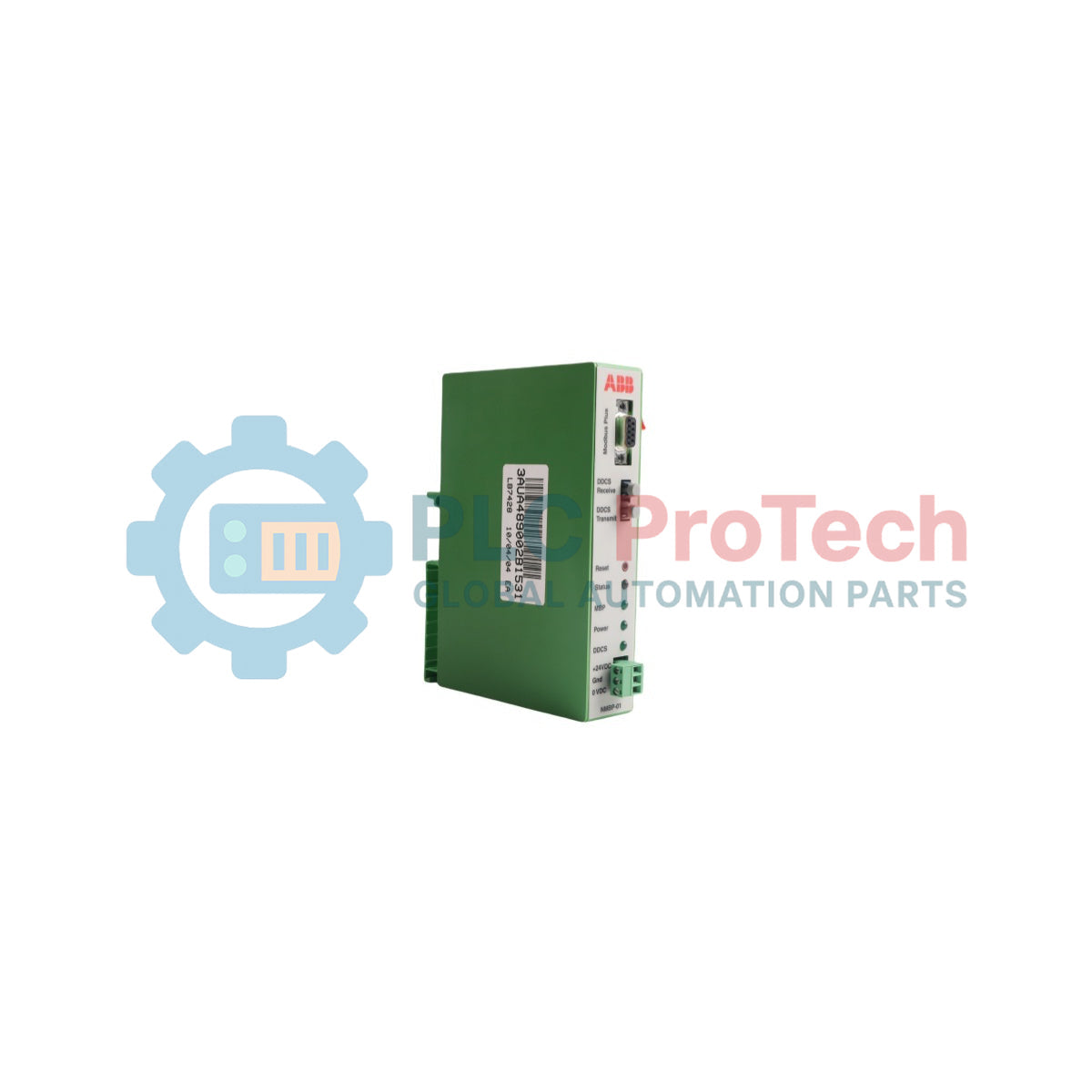

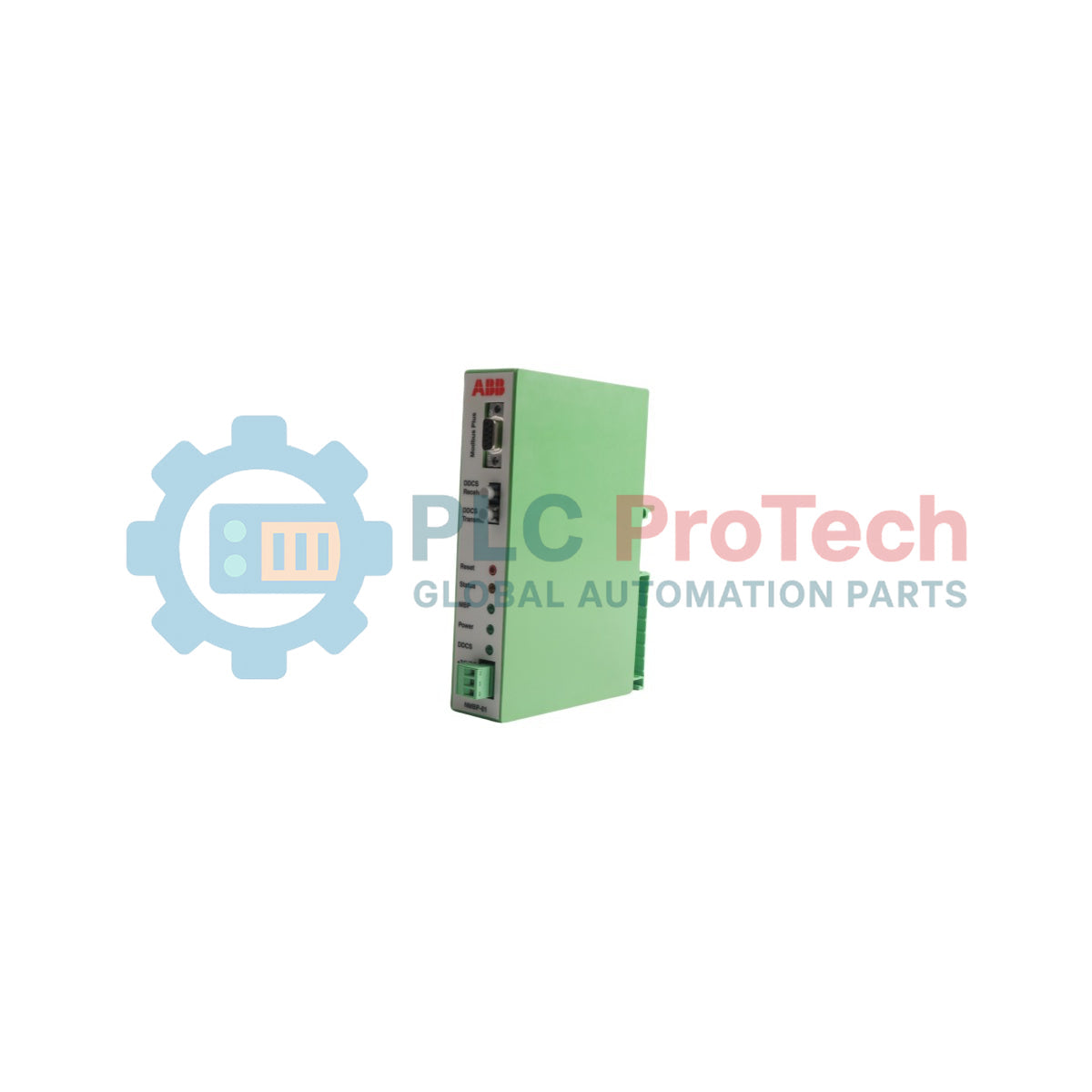

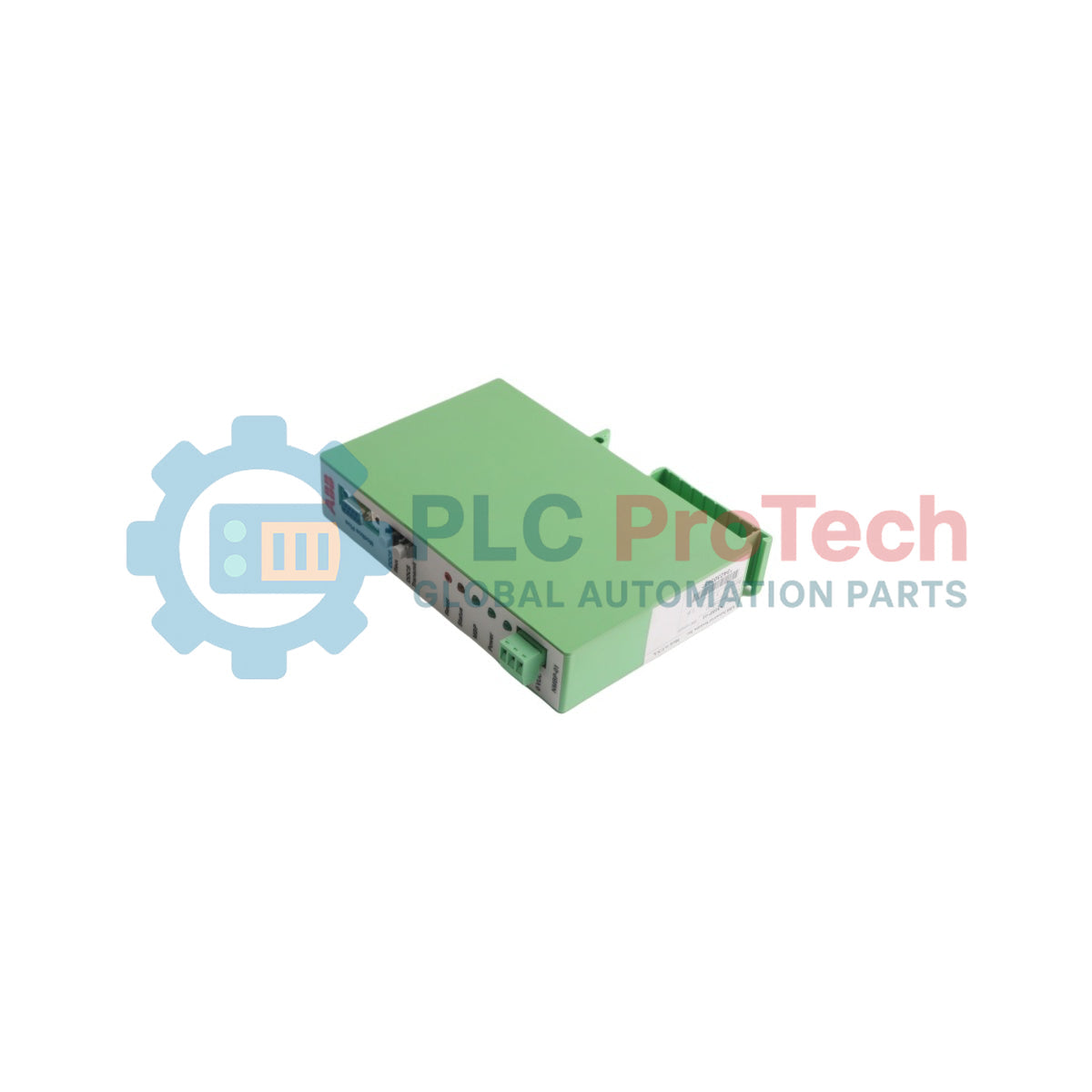

Módulo adaptador Modbus Plus ABB NMBP-01

El NMBP-01 es una interfaz de conexión de red de bus de campo diseñada para integrar directamente variadores de velocidad en redes automatizadas. Este módulo adaptador Modbus Plus actúa exactamente como un nodo de red, estableciendo una comunicación transparente para la configuración, la modificación de parámetros y la gestión de bucles de retroalimentación de alta velocidad. El módulo incorpora puertos ópticos de fibra plástica de doble canal que utilizan el protocolo Distributed Drives Communication System (DDCS) para proporcionar aislamiento eléctrico localizado entre el circuito lógico y la electrónica de potencia. Diseñado para entornos críticos, permite el mapeo de comandos de ubicación de control, la alimentación de referencias de velocidad y la lectura y escritura directas de parámetros mediante asignaciones simuladas de registros de retención.

Características

• Integración fluida de dispositivos de red que permite un mapeo completo del control del variador, incluidos el arranque, la parada, la dirección y la inyección de referencia.
• Interfaces de capa física duales con un conector de red de bus de campo Modbus Plus D-sub estándar de 9 pines y receptores y transmisores ópticos DDCS dedicados.
• Capacidad de difusión de datos globales compatible con la transferencia síncrona de hasta 3 palabras de parámetros de control y retroalimentación del bucle de control en tiempo real.
• Diagnóstico de hardware local integrado mediante LED de estado especializados intermitentes y un indicador integrado del estado de la red Modbus Plus.
• Modos de actualización de datos de alta velocidad, incluida una arquitectura rápida alternativa que omite los contadores lógicos estándar para optimizar los tiempos de procesamiento.

Aplicaciones

• Coordinación de variadores de velocidad para motores dentro de redes de automatización Modicon Modbus Plus a gran escala.
• Configuraciones industriales multivariador que conectan hasta 8 variadores en un único segmento de paso de testigo.
• Topologías de automatización de plantas multinivel y entre redes que abarcan puentes remotos y multiplexores.

Especificaciones técnicas

Conexiones/interfaces

Directrices de instalación

• Montaje mecánico: Encaje el dispositivo directamente en un riel de montaje DIN estándar dentro o fuera del espacio del armario. Asegúrese de que haya una holgura libre mínima de 10 mm respecto a los componentes adyacentes o las paredes estructurales de la envolvente.
• Seguridad eléctrica: Aísle todas las conexiones eléctricas primarias del accionamiento antes de manipular la unidad. Espere un mínimo de 5 minutos para que los bancos de condensadores internos se descarguen por completo.
• Manipulación de fibra óptica: Mantenga un radio de curvatura mínimo estricto del cable de fibra de 25 mm a corto plazo. Nunca supere la carga de tracción estructural nominal a largo plazo de 1 N.
• Puesta a tierra de la red: Asegúrese de que el blindaje del cable de toda la red de bus de campo Modbus Plus permanezca completamente aislado de fuentes de tierra externas en todos los puntos. Conecte la línea de blindaje del segmento local exclusivamente al terminal X1:2.
