Descripción

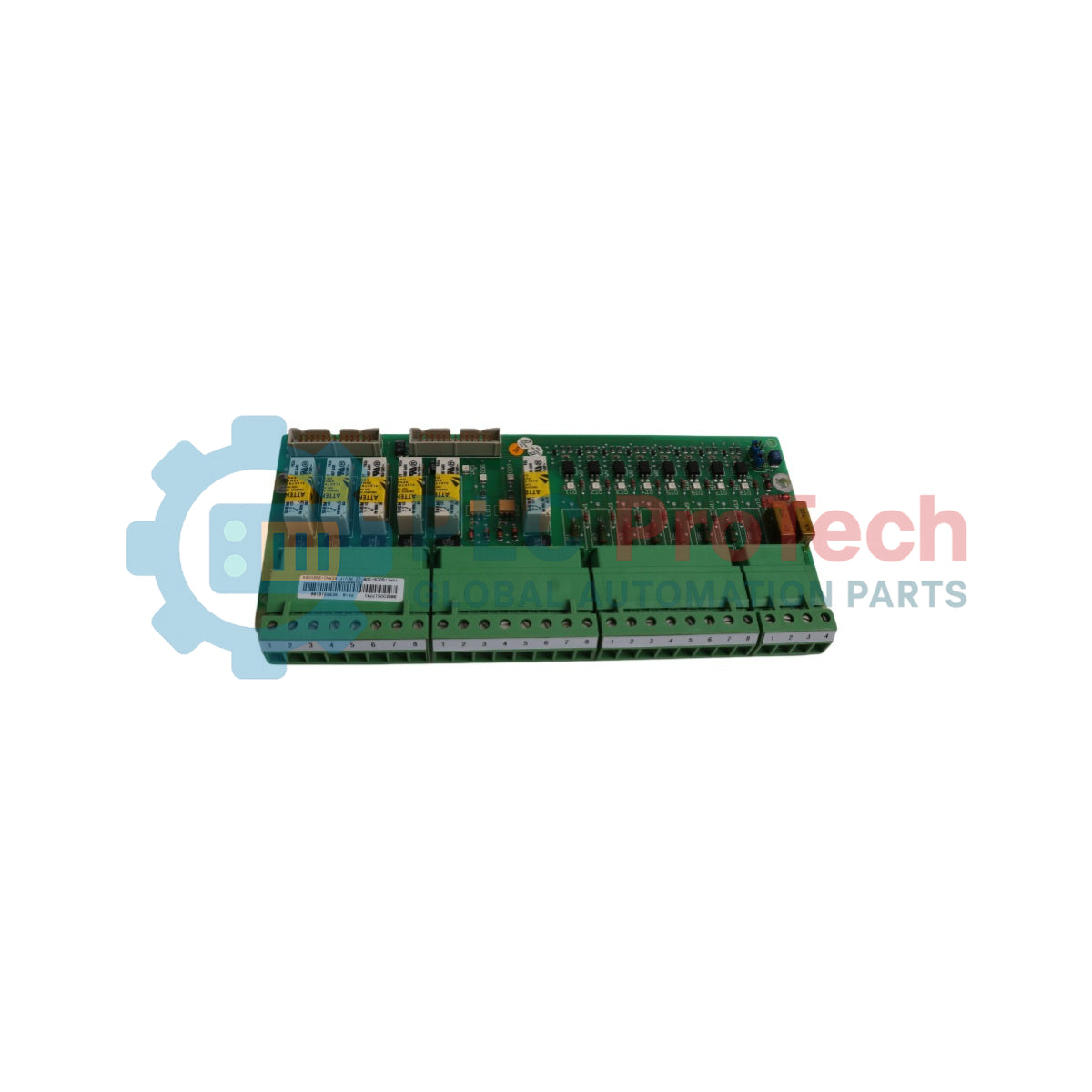

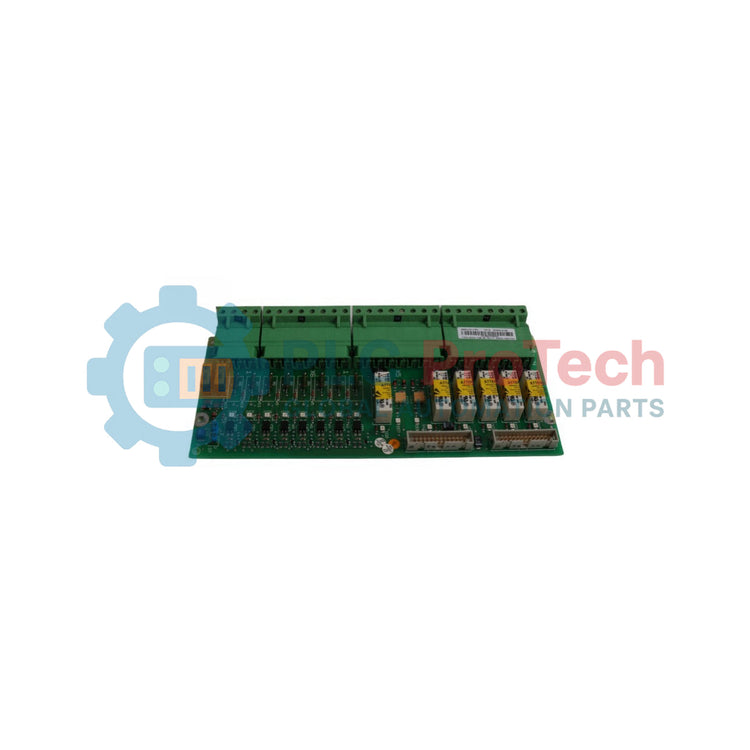

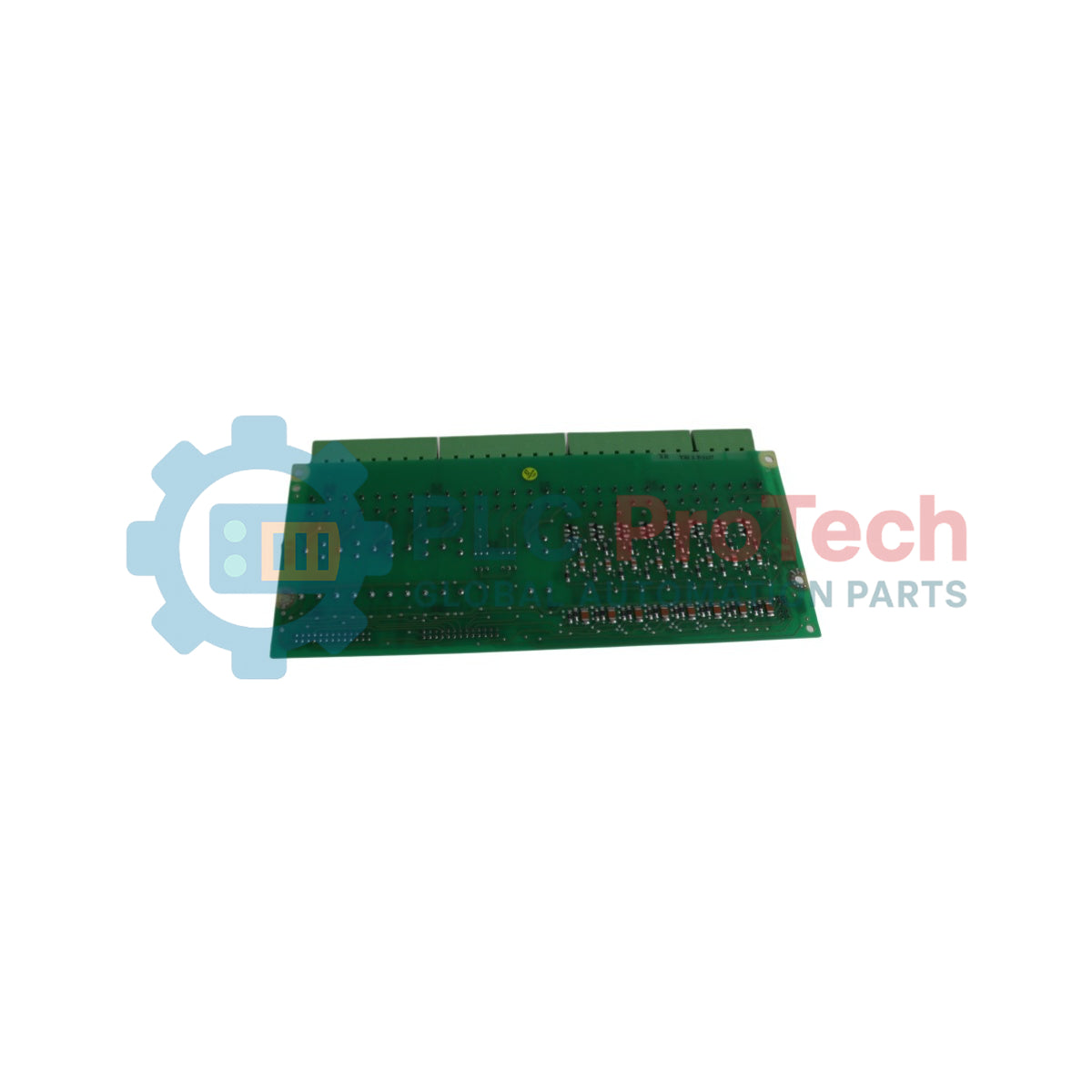

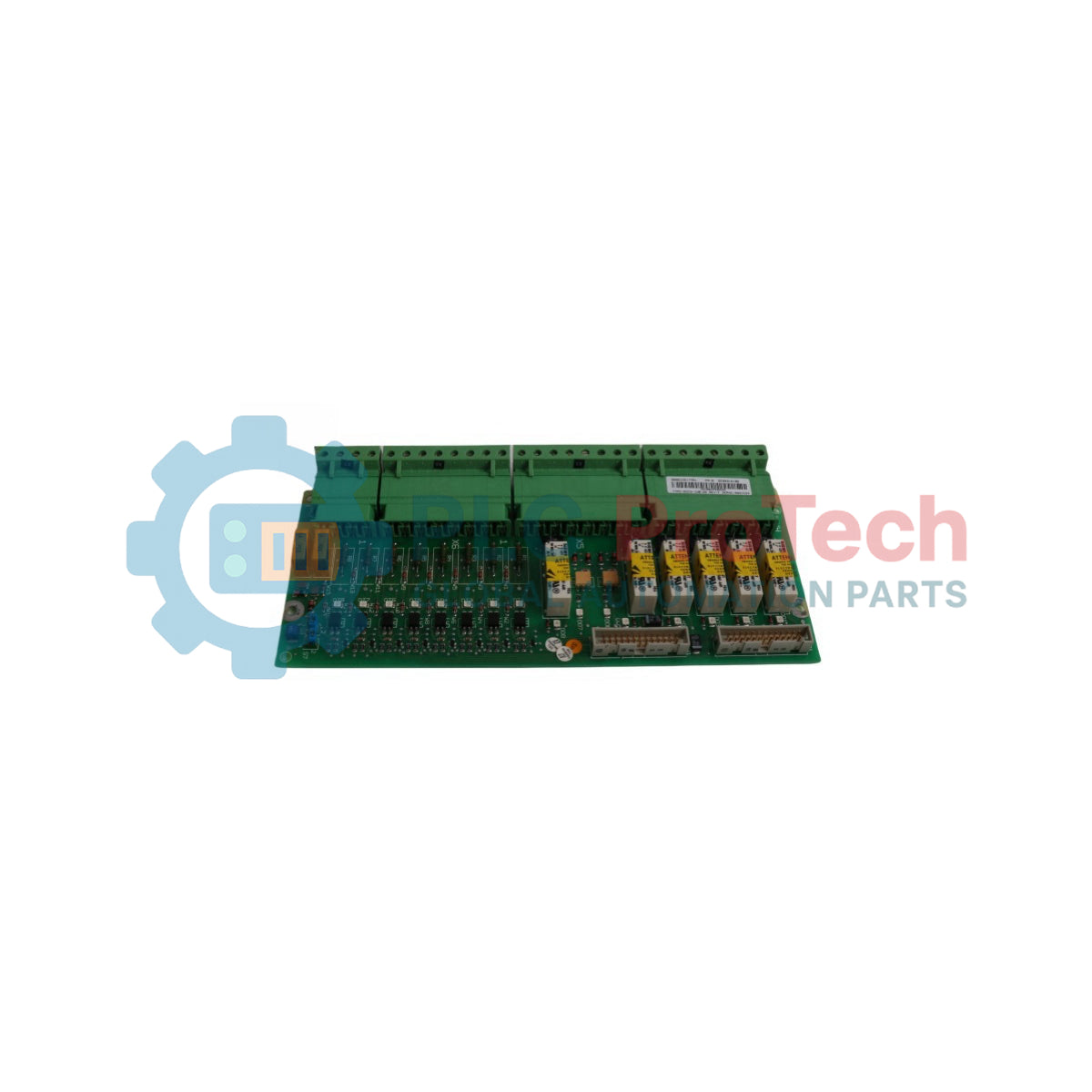

El ABB SDCS-IOB-22 es una tarjeta auxiliar de interfaz de entradas y salidas digitales diseñada para convertidores de potencia industriales multidrive y unidades de potencia de tiristores de alta resistencia. Como placa de conexión digital especializada, configurada para señales de control de aplicaciones de 115 V CA, este módulo proporciona separación lógica segura, acondicionamiento de señales y enrutamiento de conexiones entre los interruptores de límite externos de la planta, los dispositivos piloto o los relés de enclavamiento y la placa de control del accionamiento.
Para proteger las capas internas de procesamiento de control frente a fallos críticos de campo, el SDCS-IOB-22 incorpora robustos circuitos optoacopladores que filtran los picos de tensión de las líneas y aíslan los bucles de tierra transitorios típicos de los entornos de molinos. La arquitectura 3BSE005177R1 gestiona el seguimiento binario de alto potencial y la distribución de estados, permitiendo una telemetría digital continua en los compartimentos de control de accionamientos sin sacrificar la velocidad lógica ni provocar sobrecargas térmicas.
Características
-
Interfaz de señales de 115 V CA: Procesamiento nativo de rutas de control digital discretas de 115 V CA, eliminando la necesidad de hardware externo de aislamiento reductor.
-
Separación galvánica de la lógica: Integra rutas dedicadas de aislamiento óptico multicanal para desacoplar la lógica de los contactos de campo de la electrónica interna de baja tensión.
-
Protección de la placa revestida: Fabricada con recubrimientos industriales protectores de alta resistencia para soportar la acumulación de partículas conductoras, la humedad ambiental y las agresiones químicas.
Aplicaciones
- Supervisión de entradas discretas, enclavamientos de secuencia y monitoreo de seguridad digital en instalaciones de convertidores ABB DCS500 y DCS600.
- Configuraciones de automatización industrial, incluidos accionamientos de secciones de máquinas de papel, líneas de elevadores mineros y estaciones de control de bombas principales.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
ABB |
| Designación del modelo |
SDCS-IOB-22 |
| ID del producto / número de pedido |
3BSE005177R1 |
| Designación del grupo funcional |
Placa de conexión DI/DO 1 (A9) |
| Compatibilidad de voltaje |
Señales digitales de 115 V CA |
| Protección de circuitos |
Versión de placa revestida |
| Estado del tipo de pieza |
Original / Nuevo |
| País de origen |
Alemania (DE) / Suecia (SE) |
| Peso de envío (calculado) |
0.35 kg |
| Dimensiones del paquete (calculadas) |
240 mm x 150 mm x 60 mm |
Perspectivas de ingeniería empíricas
Modelos alternativos y compatibilidad
El SDCS-IOB-22 (3BSE005177R1) está diseñado específicamente para circuitos de tensión lógica de CA de 115 V. No puede utilizarse como sustituto directo mediante conexión en caliente de las variantes de placas hermanas SDCS-IOB-21 (que gestiona entradas lógicas de CC de 24 V) o SDCS-IOB-23 (diseñada para aplicaciones de CA de 230 V). Intentar intercablear estas variantes dañará permanentemente los optoacopladores integrados o provocará pérdidas en el umbral de reconocimiento lógico.
Errores de aplicación y notas de ingeniería
Al sustituir componentes en configuraciones antiguas de convertidores, compruebe el cable de cinta plano sin apantallar o apantallado que va desde la tarjeta controladora SDCS-CON-4 hasta el conector de interfaz de la tarjeta. Si el recorrido del cable de cinta pasa demasiado cerca de barras colectoras de CA de alta potencia, el ruido eléctrico puede corromper las señales de seguimiento binarias. Los fallos en campo se minimizan asegurando una colocación adecuada, alejada de los campos de la armadura.
Directrices de instalación
ADVERTENCIA CRÍTICA: PELIGRO DE TENSIÓN LETAL DE CA DE 115 V
Aísle, desacople y bloquee todas las líneas de alimentación primaria, y separe las alimentaciones de tensión de control externa de CA de 115 V conectadas al bloque de terminales. Los condensadores del accionamiento conservan cargas de energía considerables después del aislamiento de la línea principal. Espere un mínimo de 15 minutos para que se descarguen por completo y mida con un multímetro calibrado para confirmar un estado de tensión cero antes de realizar cualquier trabajo de servicio.
1
Fije una pulsera ESD homologada a su antebrazo y conecte la pinza de puesta a tierra a una superficie metálica sin pintar del bastidor del chasis del armario conectado a tierra.
2
Identifique, etiquete y desconecte cuidadosamente los cables de campo externos de CA de 115 V de los terminales de tornillo para evitar fallos de cableado cruzado al instalar el módulo de repuesto.
3
Monte la placa sobre los separadores de posicionamiento estructurales, apriete firmemente los tornillos de montaje para asegurar la puesta a tierra física, conecte el conector de cinta y termine las líneas de señales discretas.
