ABB YM322001-EC PFSK 106 Advant Master Placa de control de canales

Descripción general del producto

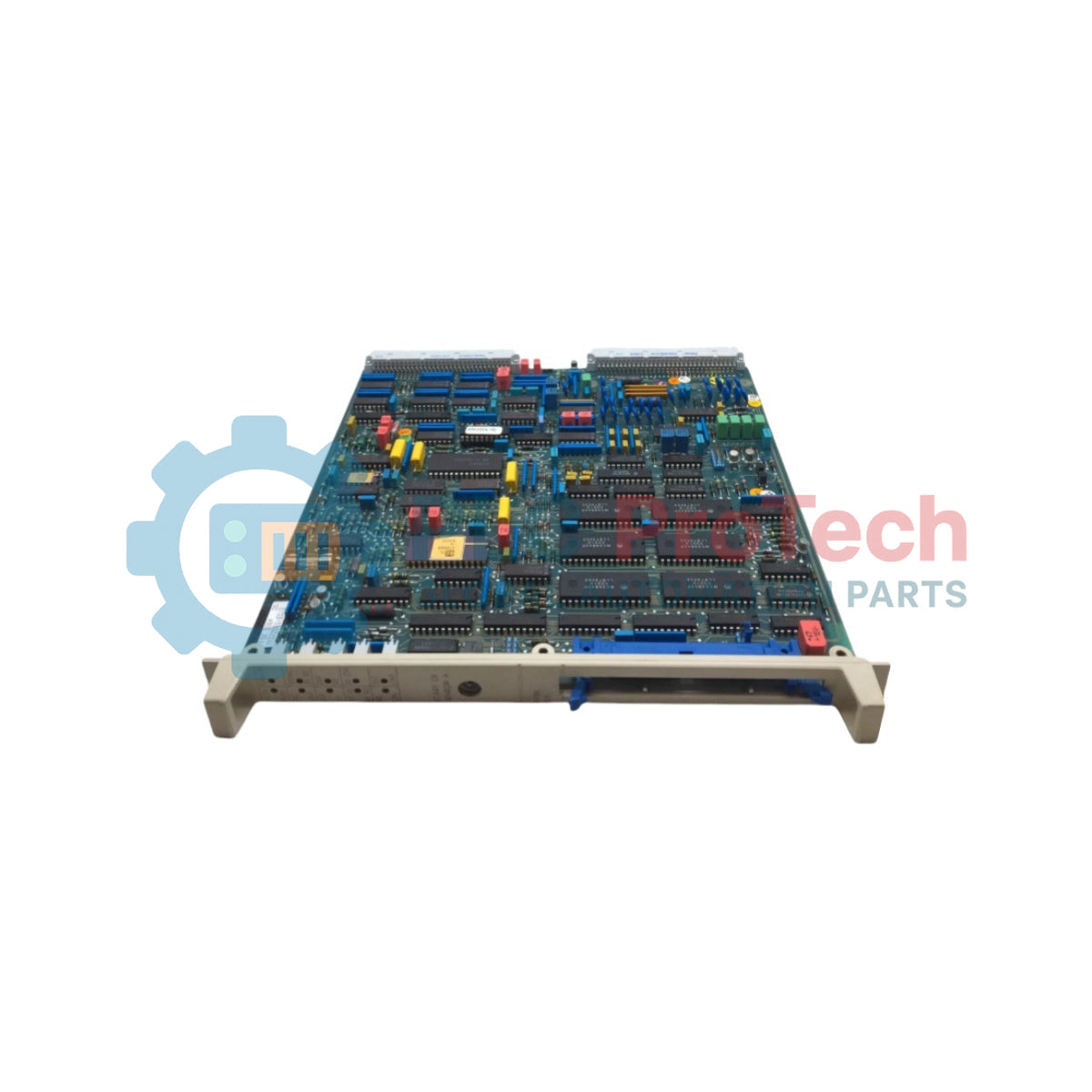

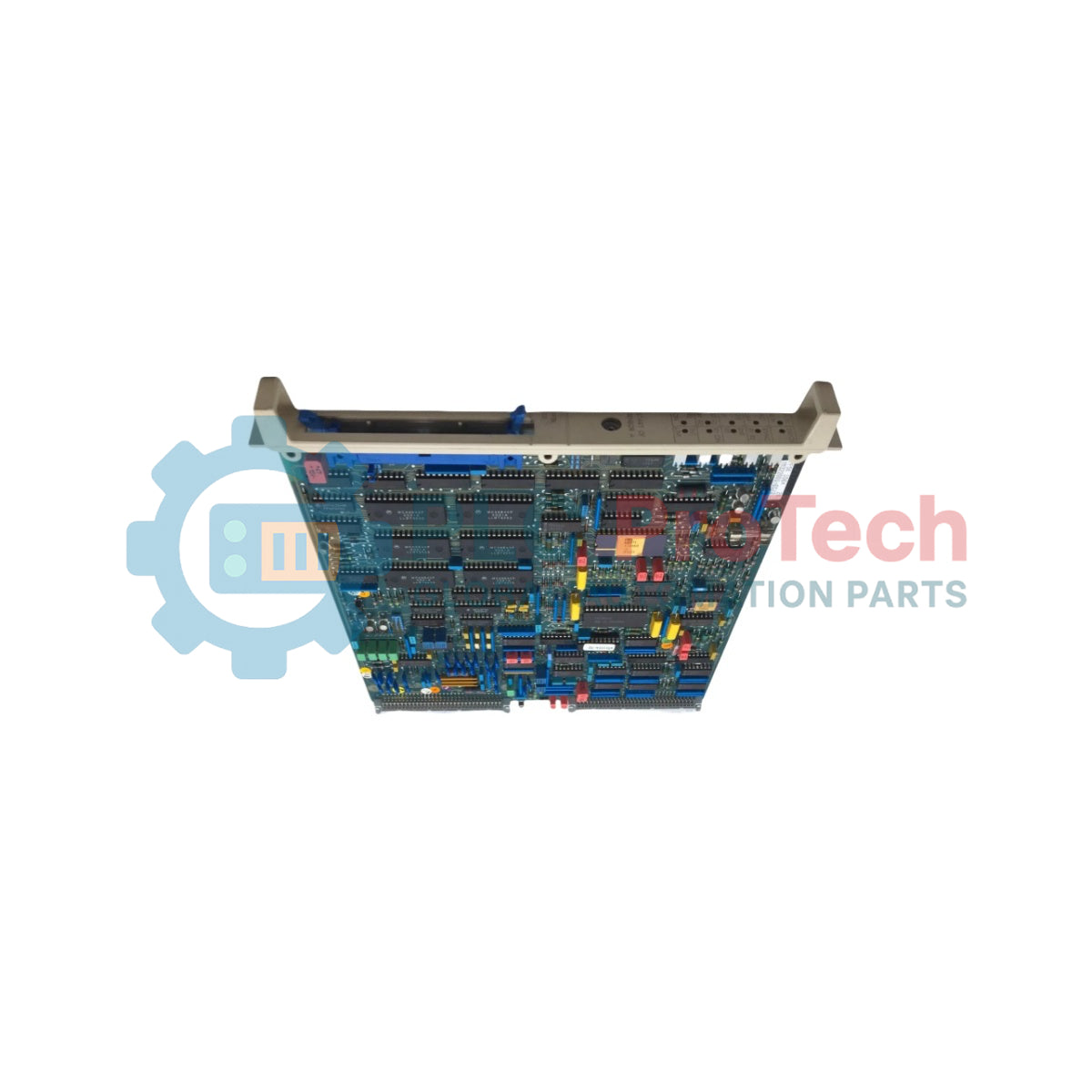

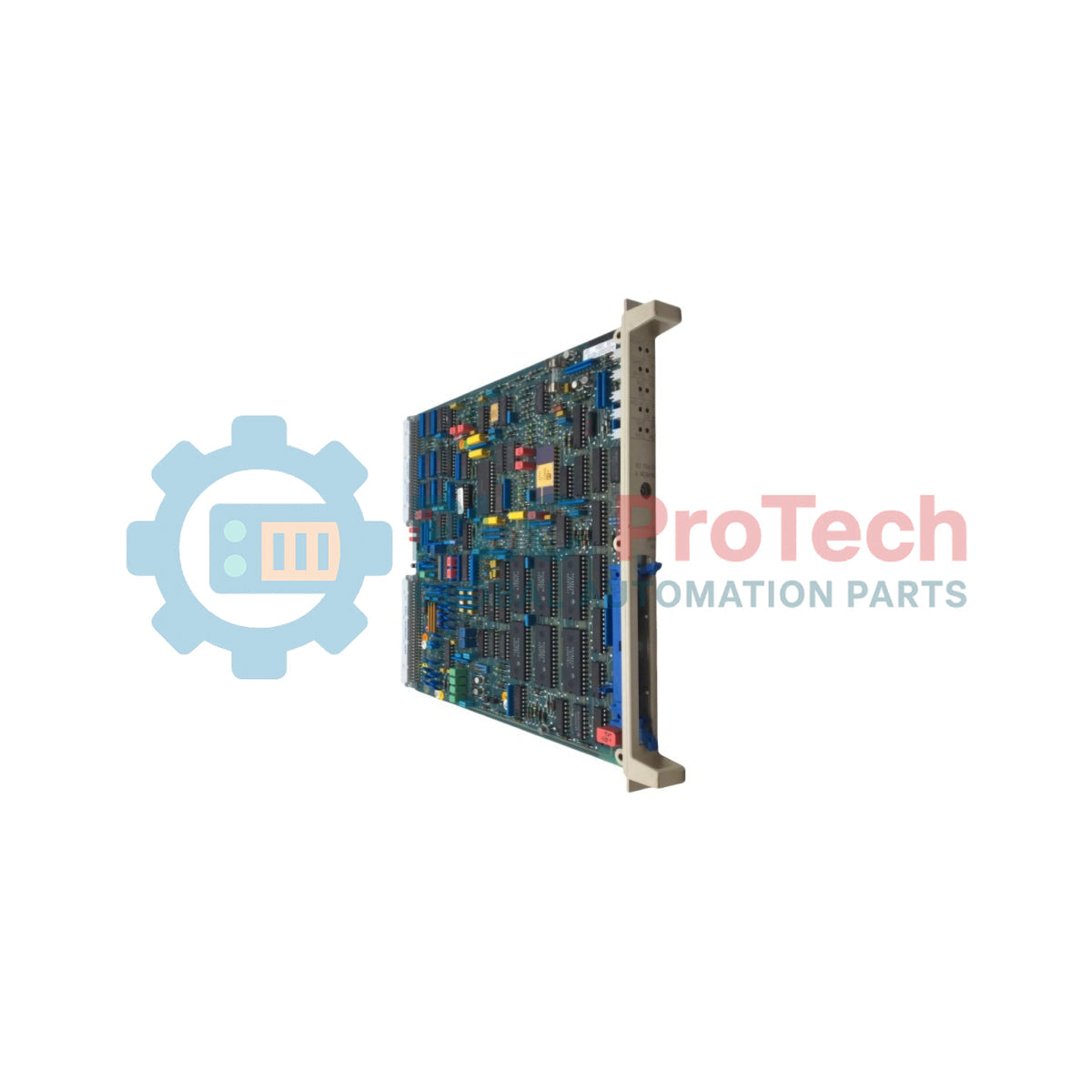

La YM322001-EC (PFSK 106) es una placa de control de canales de alto rendimiento diseñada para las plataformas de control de procesos ABB Advant y Master. Se utiliza principalmente en industrias críticas, como plataformas petrolíferas marinas, generación de energía nuclear y procesamiento químico. Esta placa actúa como un puente de comunicación esencial entre la instrumentación de campo y la unidad central de procesamiento. La PFSK 106 garantiza una adquisición de datos de alta velocidad y una sincronización precisa de las señales, aspectos fundamentales para mantener la estabilidad del sistema y evitar paradas imprevistas. Al integrar un aislamiento eléctrico robusto y capacidades avanzadas de diagnóstico, este módulo minimiza las interferencias de señal en entornos con ruido electromagnético, mejorando directamente la disponibilidad operativa de la arquitectura DCS.

Configuración técnica

Los circuitos internos de la PFSK 106 están diseñados para operaciones de servicio intensivo en bastidores de control industrial. Incorpora componentes de montaje superficial de alta densidad que permiten el procesamiento multicanal sin generar un calor excesivo. La placa utiliza protocolos propietarios especializados de ABB para la comunicación mediante el bus interno, lo que garantiza intercambios de comunicación fluidos con los controladores principales. Su diseño modular permite realizar cambios en caliente o sustituciones rápidas, reduciendo el tiempo medio de reparación (MTTR). La placa también está equipada con LED de estado que proporcionan información visual en tiempo real sobre el estado de los canales y la actividad de transmisión de datos, lo que permite a los técnicos en el sitio identificar fallos del bus sin herramientas externas complejas de depuración.

Especificaciones técnicas

Preguntas frecuentes

¿La YM322001-EC es compatible con instalaciones Advant OCS antiguas?

Sí, la PFSK 106 está diseñada para ofrecer compatibilidad con versiones anteriores de los sistemas MasterView y Advant, siempre que el plano posterior admita los protocolos estándar de comunicación del bus.

¿Cuál es el indicador principal de un fallo de hardware en esta placa?

El LED "FAULT" del panel frontal se iluminará en rojo fijo si el autodiagnóstico integrado detecta un error de suma de comprobación o un tiempo de espera agotado del canal. Verifique siempre la estabilidad de los rieles de alimentación antes de sustituir la unidad.

¿Esta unidad requiere una configuración manual del software después de la sustitución?

La sustitución suele ser transparente para el sistema. Sin embargo, es esencial asegurarse de que los puentes o interruptores DIP de la nueva placa coincidan con la configuración original para direccionar correctamente los canales.

Directrices de implementación y mantenimiento

• Protección contra descargas electrostáticas (ESD): Esta placa contiene componentes CMOS sensibles. Utilice siempre una pulsera conectada a tierra y una alfombrilla disipadora de electricidad estática al manipular la unidad durante la instalación o la resolución de problemas, para evitar daños latentes en los circuitos.

• Alineación y colocación en la ranura: Asegúrese de que la placa esté perfectamente alineada con los rieles guía del bastidor antes de insertarla. Aplique una presión firme y uniforme hasta que los conectores DIN estén completamente asentados. Apriete los tornillos del panel frontal, si los hay, con un par de 0.4 Nm para garantizar un contacto adecuado con tierra.

• Supervisión ambiental: Aunque está clasificada para 60 deg C, mantener el armario de control a una temperatura estable de 25 deg C prolongará significativamente la vida útil de los condensadores electrolíticos de la placa. Asegúrese de revisar los ventiladores y filtros de refrigeración cada 6 meses en entornos con muchas vibraciones o polvo.
