Fabricante: ABB
Número de producto: YPT-111A
País de origen:Suecia
Tipo de producto: Placa terminal de E/S ampliada
Código de barras: 85371099
Pago: Transferencia bancaria, Western Union
Peso: 5440g
Dimensiones: 41 cm x 28 cm x 5 cm
Puerto de envío: Xiamen
Garantía: 12 meses

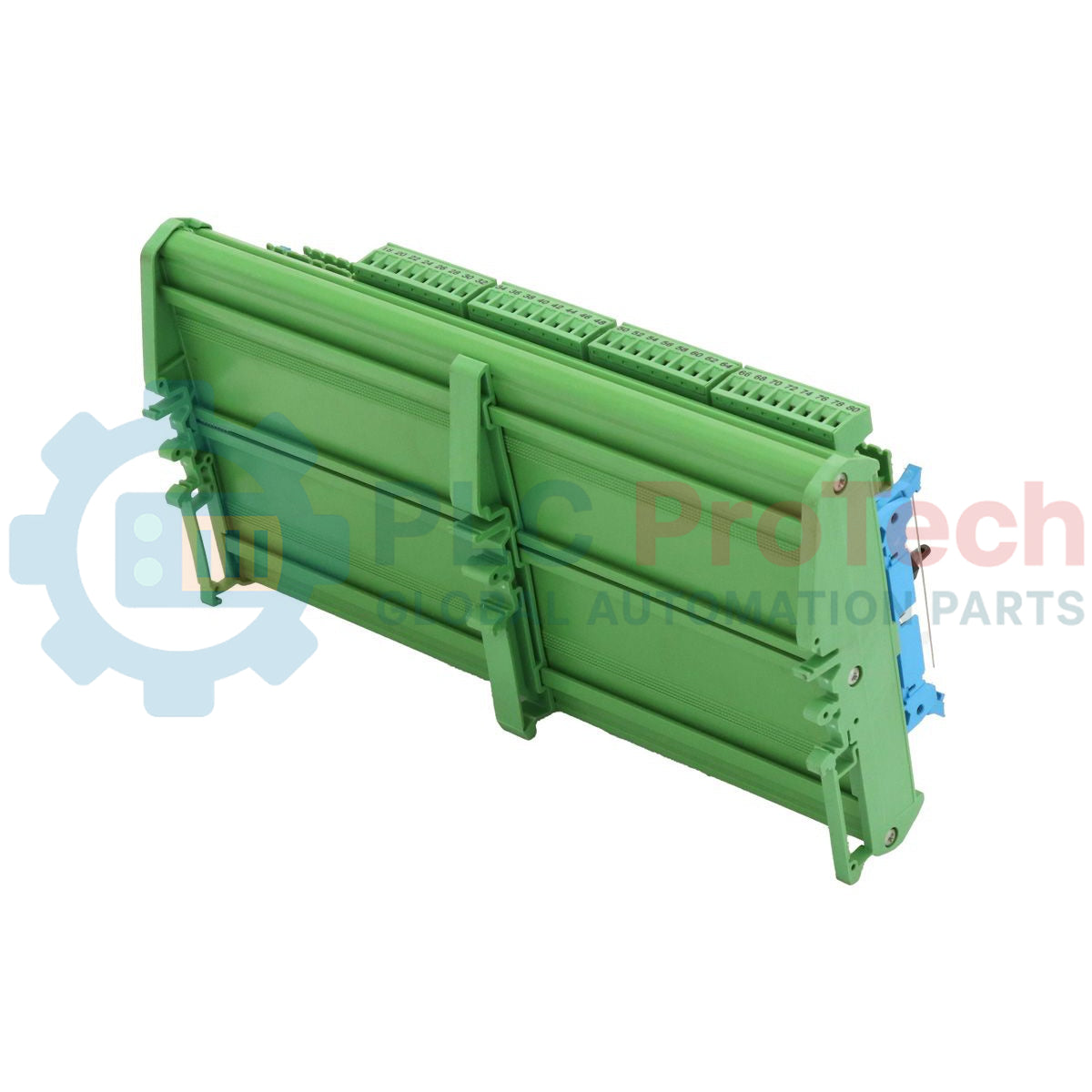

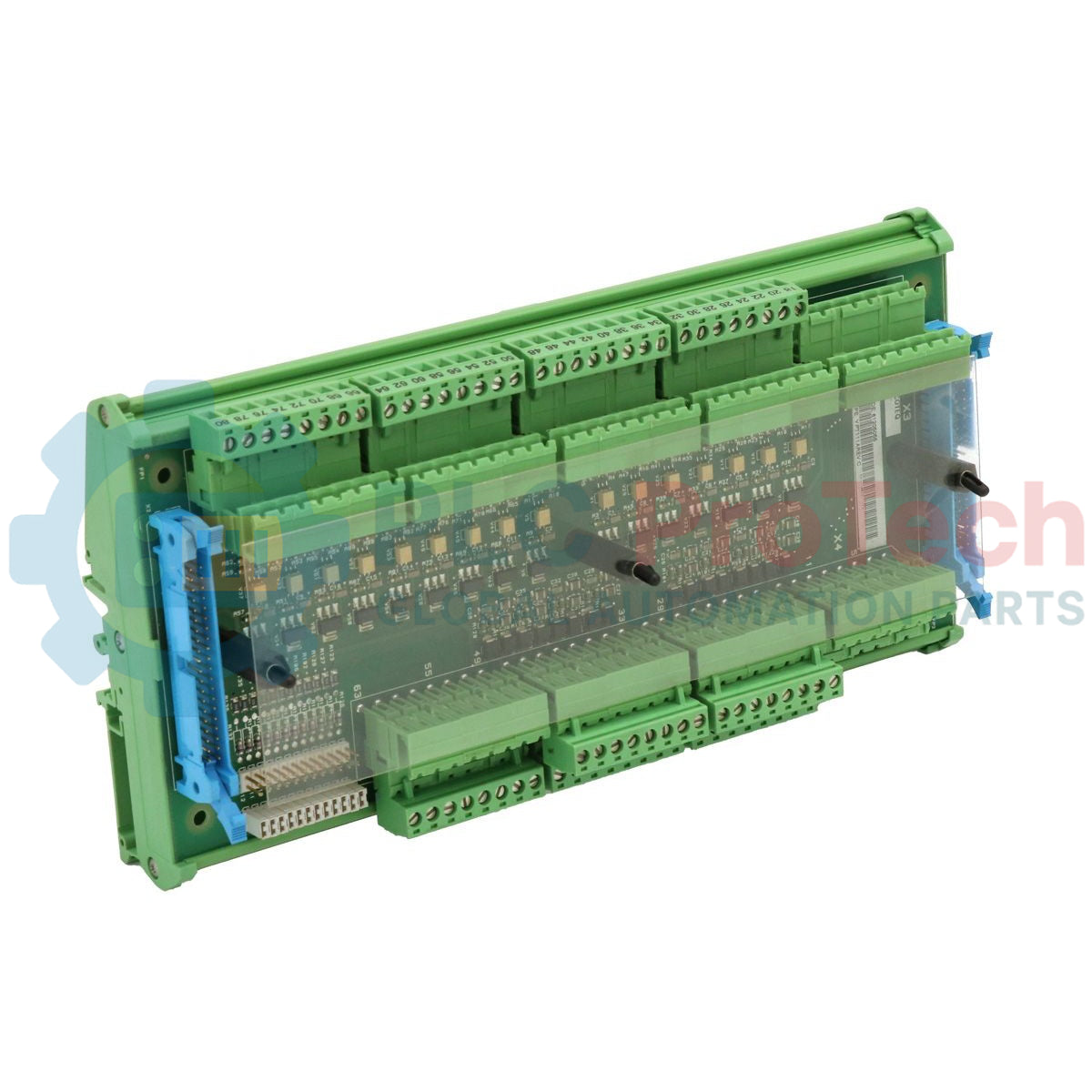

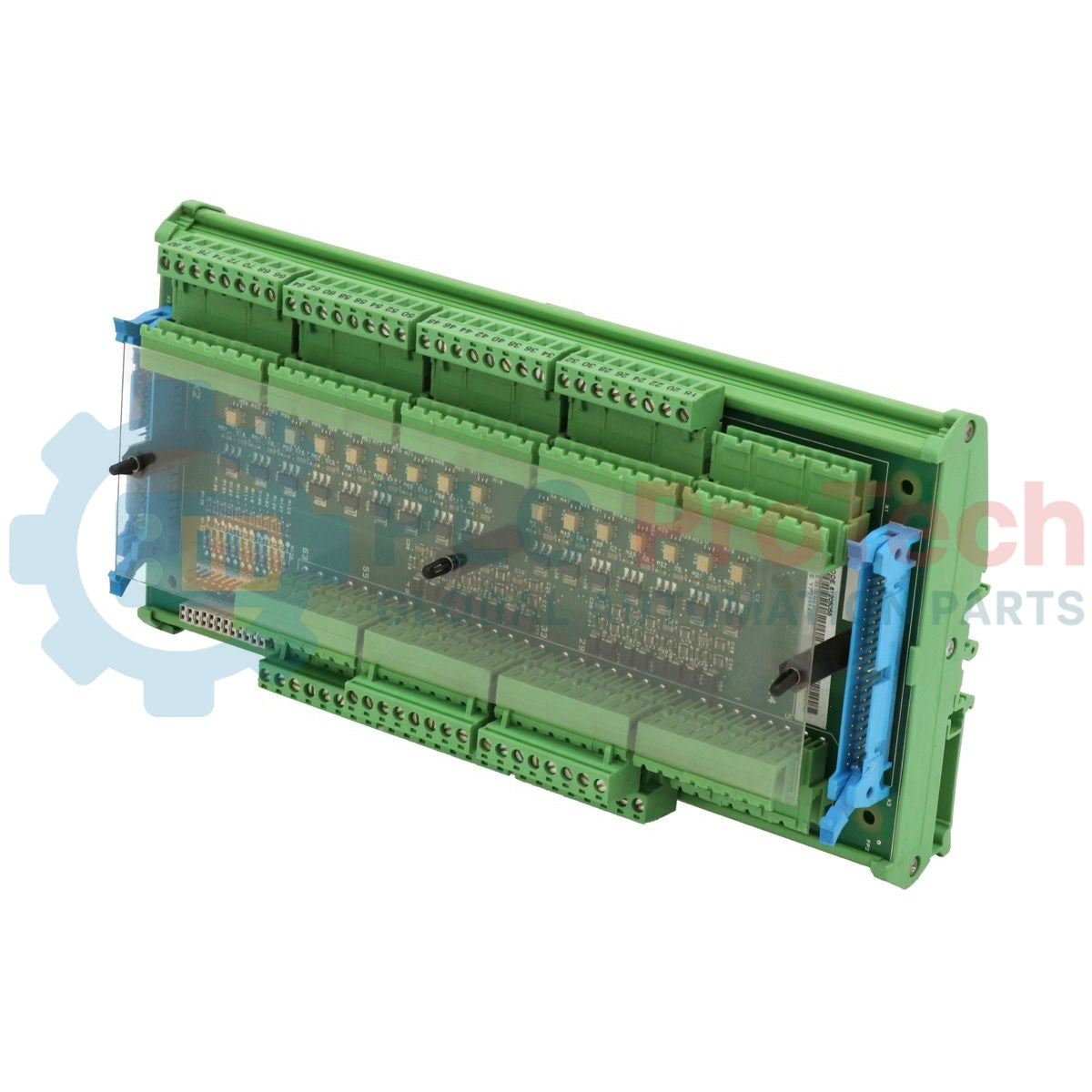

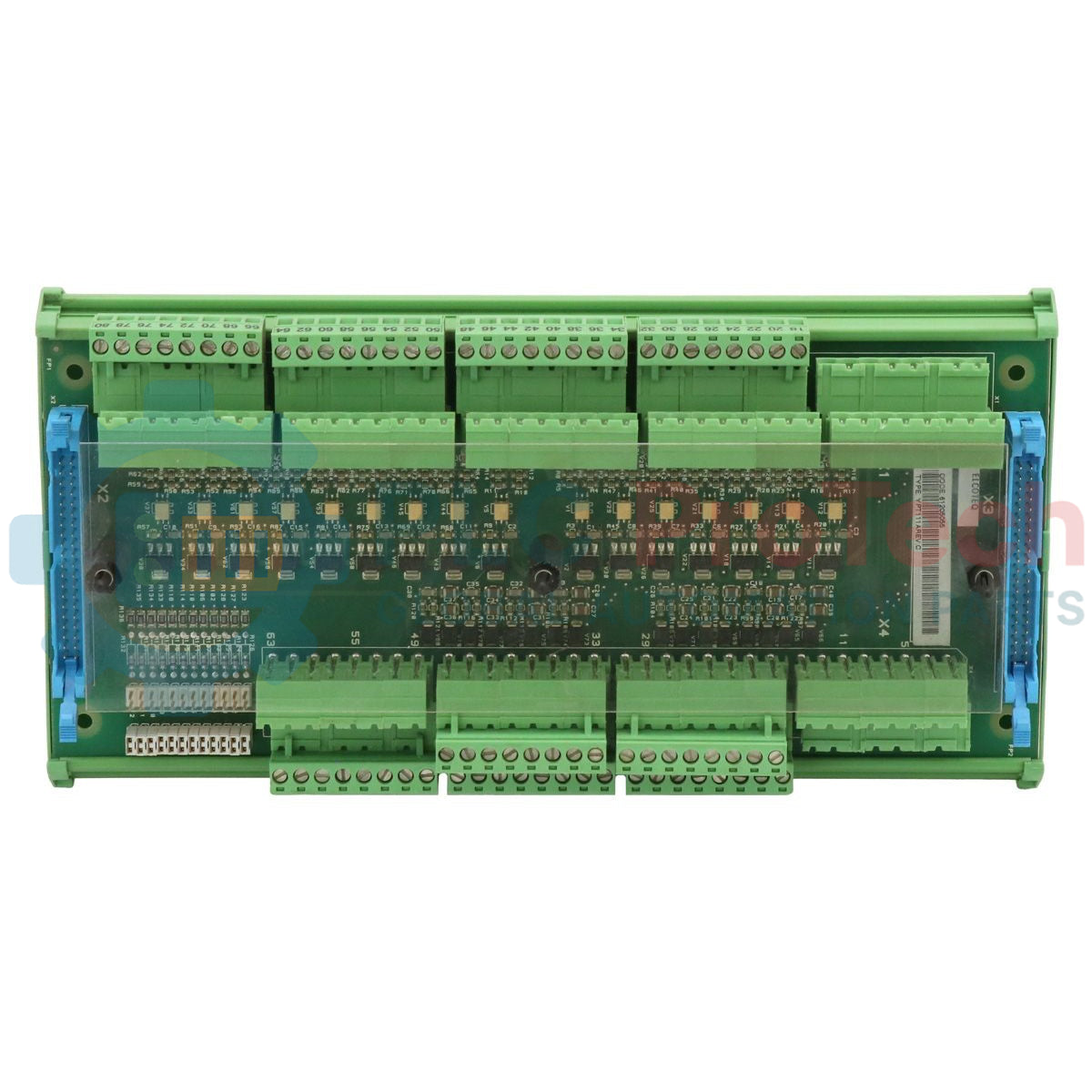

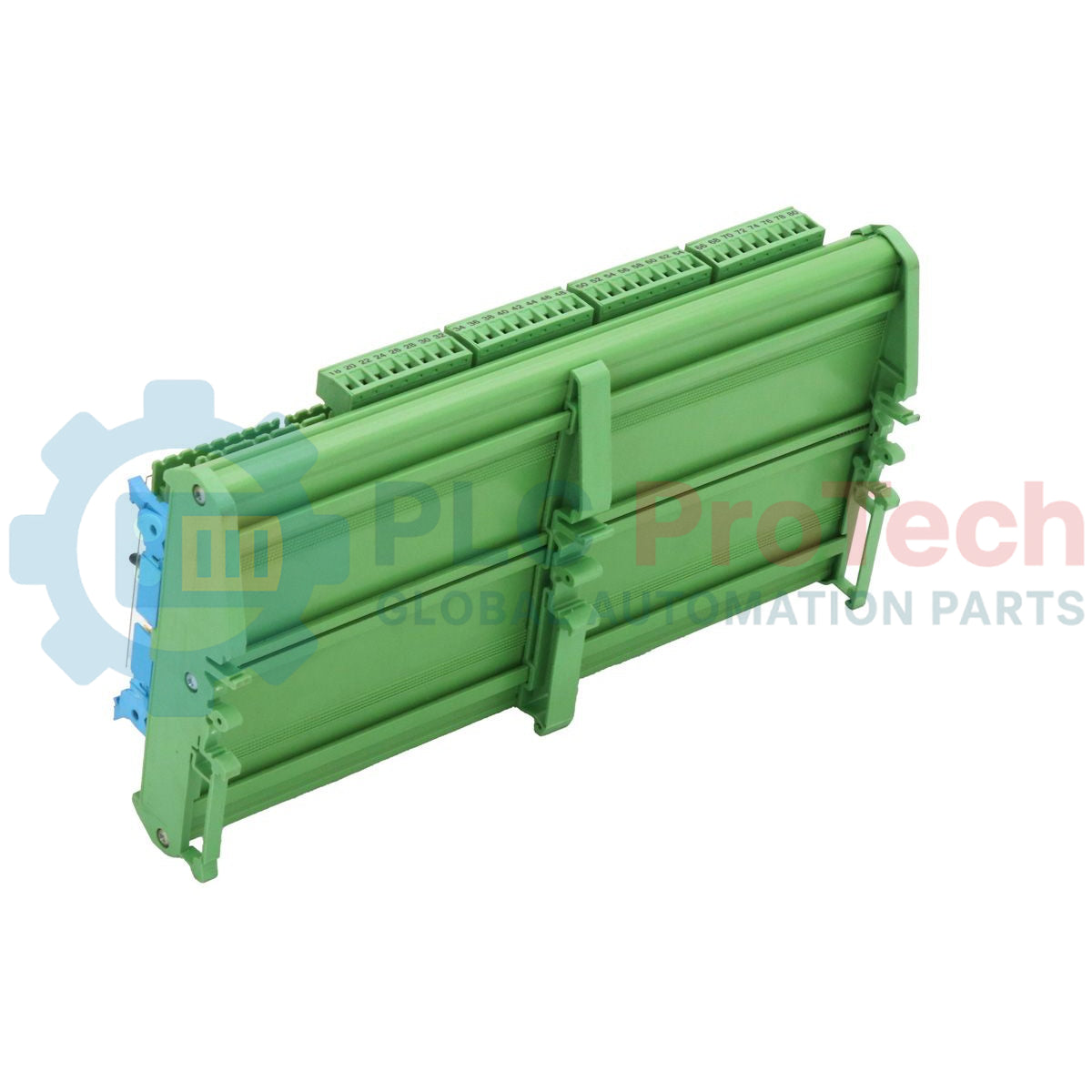

El YPT-111A de ABB Stromberg (también designado como YPT111A) es una placa de terminales de E/S extendidas de grado industrial, diseñada para funcionar como la interfaz principal de conexión de instrumentos de campo para la arquitectura del sistema de control Stromberg heredado. Al operar junto con la placa de procesamiento de E/S extendidas YPQ-111A, esta unidad conecta la instrumentación digital y analógica de campo con la lógica de procesamiento central. En instalaciones de procesos continuos exigentes, como fábricas de pulpa y papel, plantas de procesamiento de metales y sistemas marinos de distribución eléctrica, un fallo en la terminación de señales puede paralizar los lazos de telemetría críticos. El YPT-111A lo aborda separando las rutas de distribución de alimentación y organizando las señales de campo antes de encaminarlas a través de dos conectores de cinta plana de 40 pines. Esta disposición de interfaz aislada simplifica considerablemente el acceso para el diagnóstico, evita que las sobretensiones del lado de campo destruyan la electrónica maestra y ayuda a reducir el tiempo de inactividad no programado del sistema.

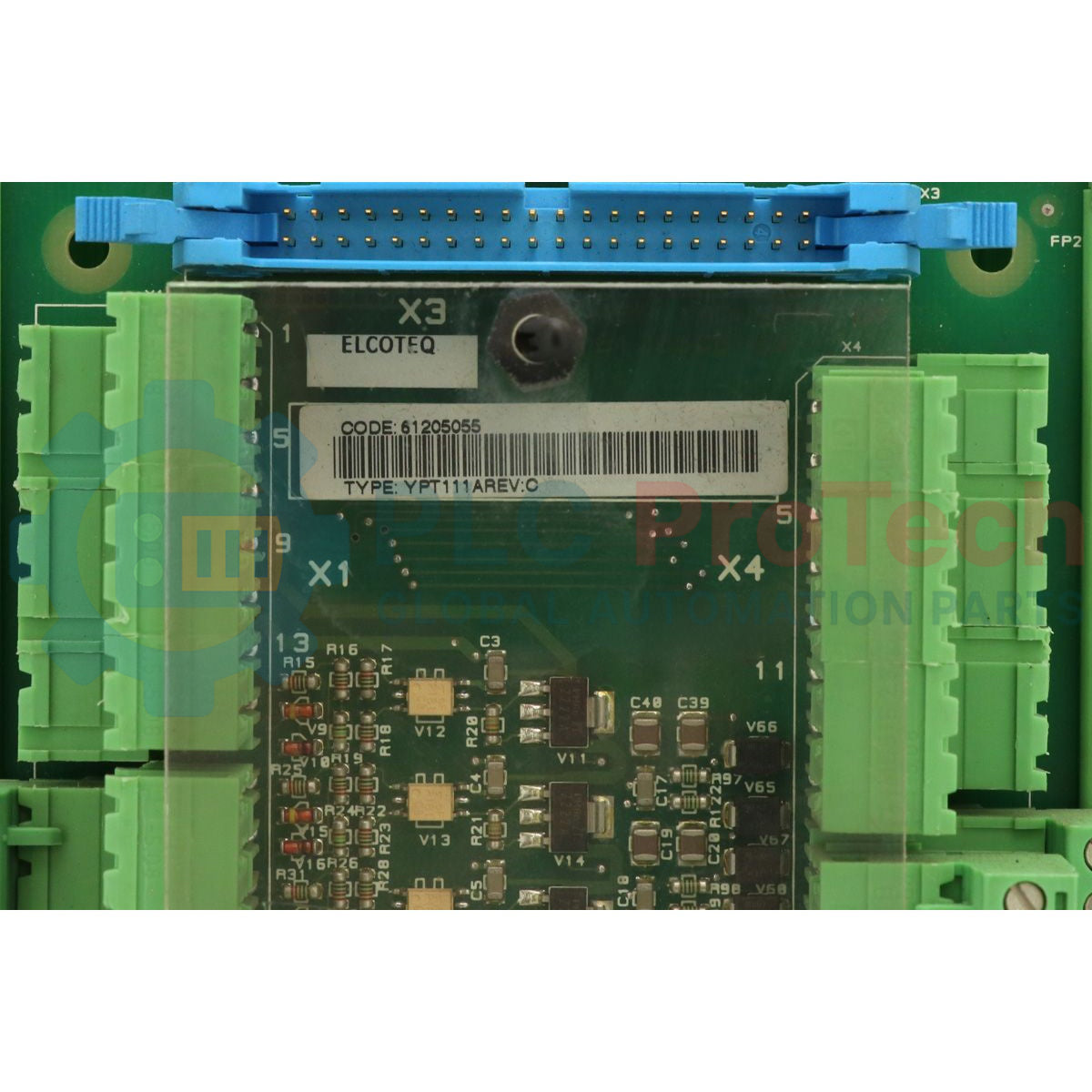

La topología de circuitos del YPT-111A se basa en una arquitectura independiente de alimentación de doble bus gestionada mediante el conector de alimentación principal X1. Para minimizar la inyección de ruido y la propagación de fallos entre canales, la placa mantiene dos rieles de alimentación de 24 VCC completamente separados. El primer riel, etiquetado como +24V IN / BI, suministra alimentación dedicada a los circuitos de entradas binarias a través de los pines 1, 3, 5 y 7 de X1. El segundo riel, etiquetado como +24V IN, alimenta exclusivamente la placa YPQ-111A asociada cuando está configurada como nodo remoto de E/S serie mediante los pines 9, 11, 13 y 15. El diseño de hardware incorpora cuatro posiciones de terminales en paralelo por cada riel, lo que permite a los técnicos encadenar en serie los lazos de alimentación entrantes hacia las placas de terminación YPT-111A o YPT-111B adyacentes sin instalar bloques de distribución externos.
| Parámetro | Especificaciones de rendimiento |
| Modelo | YPT-111A (YPT111A) |
| Marca | ABB Stromberg |
| Origen | Finlandia |
| Clase de componente | Placa de terminales de E/S extendidas |
| Módulo de E/S complementario | YPQ-111A |
| Interconexión de procesamiento | Interfaz de cable de cinta plana doble de 40 pines |
| Rieles de entrada de tensión discreta | 2 entradas independientes de 24 VCC |
| Terminales de alimentación de entradas binarias | Conector X1: pines 1, 3, 5 y 7 (+24V IN / BI) |
| Terminales de alimentación del módulo remoto | Conector X1: pines 9, 11, 13 y 15 (+24V IN) |
| Capacidad de encadenamiento de lazos | 4 puntos internos de paso de lazo por cada riel de alimentación |
| Plataforma de control maestra | Controlador de aplicaciones YPP-110A (mediante panel posterior local) |
| Rango de temperatura de funcionamiento | De 0 a 55 °C |
| Dimensiones | Huella estándar de terminación para bastidor/panel Stromberg |
| Peso | 0,45 kg |
¿En qué condición específica del sistema deben permanecer desconectados los pines 9, 11, 13 y 15 del conector X1?
Los pines 9, 11, 13 y 15 del conector X1 nunca deben conectarse ni recibir alimentación de 24 VCC si la placa complementaria YPQ-111A funciona como E/S local. Cuando está configurada localmente, la YPQ-111A obtiene su alimentación operativa y encamina la lógica directamente desde el conector del panel posterior paralelo del YPP-110A Controlador de aplicaciones, en lugar de utilizar la opción de bus serie remoto.
¿Cómo funciona el mecanismo de alimentación en cadena entre varias placas de terminación?
La placa proporciona cuatro conexiones internas en paralelo tanto para el riel de entradas binarias como para el riel de alimentación de E/S remotas. Al conectar placas en cadena, se lleva la alimentación principal de 24 VCC a la primera posición de terminal. Los tres pines restantes libres de ese bloque de terminales funcionan automáticamente como salidas de alimentación en paralelo, lo que permite puentear la alimentación de 24 VCC directamente al siguiente bloque de la serie.
¿Qué tipo de cableado se necesita para conectar la placa de terminales al módulo interno de E/S?
La interconexión requiere dos cables de cinta plana idénticos de alta densidad y 40 pines. Estos cables deben revisarse periódicamente para detectar desgaste del aislamiento o grietas físicas, especialmente cuando se utilizan dentro de armarios expuestos a vibraciones industriales de baja frecuencia.
Colocación de la interconexión de cinta: Desconecte toda la alimentación del sistema de control antes de conectar los dos cables de cinta plana de 40 pines entre la YPT-111A y la tarjeta YPQ-111A . Alinee las guías de polarización de ambos conectores de cinta con las ranuras correspondientes de los zócalos de la placa para evitar doblar los pines o provocar una desalineación.
Separación de los buses de alimentación: Verifique que la alimentación de los instrumentos de campo de 24 VCC (+24V IN / BI) y la alimentación de la lógica remota (+24V IN) procedan de fuentes de terminales aisladas si las especificaciones de aislamiento del sistema requieren fusibles independientes para cada circuito. No provoque cortocircuitos entre los buses de alimentación independientes del conector X1 durante la puesta en servicio.
Límite de encadenamiento y seguridad contra sobrecorriente: Al encadenar lazos de 24 VCC hacia placas YPT-111A o YPT-111B secundarias, calcule el consumo de corriente acumulado de todos los lazos binarios activos. Asegúrese de que la carga combinada no supere la capacidad de corriente admisible de la pista de cobre ni la capacidad del fusible de alimentación principal instalado dentro del panel.
Espacio libre del panel posterior local: Al utilizar la YPQ-111A como E/S local conectada directamente al YPP-110A Controlador de aplicaciones, asegúrese de que ningún cableado descendente ni puente entre en contacto con los pines 9 a 15 del conector X1. Aísle estas posiciones de terminales para evitar cortocircuitos accidentales durante el mantenimiento rutinario del panel.
