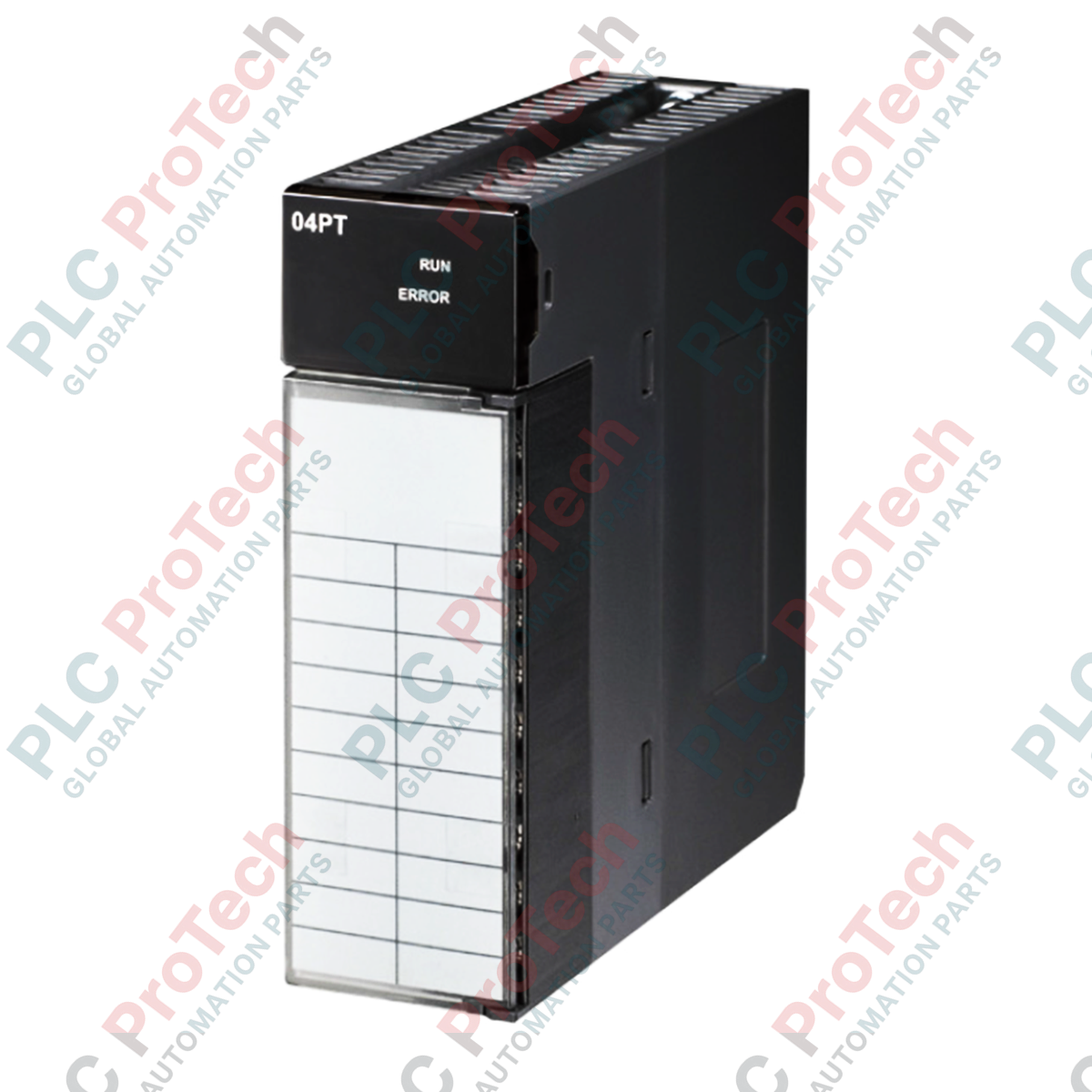

Módulo RTD de temperatura de 4 canales de la serie AH500 de DELTA AH04PT-5A

Descripción general del producto

El AH04PT-5A (AH04PT5A) es un módulo de medición de temperatura RTD de 4 canales y alta precisión, diseñado para la plataforma de PLC modular Delta AH500. Este módulo sirve como una interfaz esencial para la supervisión térmica en sofisticados entornos industriales B2B y admite una amplia gama de detectores de temperatura por resistencia (RTD), incluidos PT100, PT1000, Ni100 y Ni1000. Con una resolución efectiva de 16 bits y capacidades integradas de control PID, el AH04PT-5A permite regular la temperatura de forma autónoma, reduciendo la carga de la CPU y garantizando la estabilidad del proceso. Su diseño robusto incorpora aislamiento de señales y detección de desconexiones, lo que lo convierte en una opción ideal para sectores que requieren una alta fiabilidad, como el moldeo por inyección de plásticos, la fabricación farmacéutica y el control climático HVAC.

Configuración técnica

La arquitectura del AH04PT-5A se basa en la flexibilidad y en una capacidad de diagnóstico avanzada. Admite configuraciones RTD de 2, 3 y 4 hilos, lo que permite a los ingenieros equilibrar los costes del cableado con la precisión de medición. El módulo ofrece un tiempo de conversión de 150 ms por canal para configuraciones de 2/4 hilos e incluye un bloque de terminales extraíble de tipo JIS para un cableado industrial seguro y resistente a las vibraciones. Más allá de la simple adquisición de datos, el AH04PT-5A admite el intercambio en caliente, lo que permite sustituir el módulo sin apagar el sistema, y proporciona una función de interrupción integrada que activa inmediatamente la CPU del PLC si se superan los umbrales de temperatura, garantizando una respuesta rápida ante eventos térmicos críticos.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cómo elijo entre los modos RTD de 2, 3 o 4 hilos para el AH04PT-5A?

Utilice el modo de 4 hilos para obtener la máxima precisión, ya que elimina por completo la resistencia de los cables. El modo de 3 hilos es el estándar del sector para equilibrar el coste y la precisión en distancias medias, mientras que el modo de 2 hilos solo debe utilizarse en distancias muy cortas, donde la resistencia del cable sea insignificante o los requisitos de precisión sean menores.

¿Qué ocurre si se rompe un cable del sensor o falla una sonda?

El AH04PT-5A incluye una función de «Detección de desconexiones». Cuando se produce un fallo del sensor, el LED de estado del módulo indica una avería y se establece un bit de diagnóstico específico en el registro del PLC, lo que permite al sistema activar una parada segura o una alarma.

¿Puede este módulo realizar el control de temperatura sin un bloque PID independiente en el código del PLC?

Sí. El AH04PT-5A incorpora una función PID. Al configurar el punto de consigna y los parámetros de ajuste directamente en la configuración del módulo, este puede gestionar internamente la lógica de control, proporcionando una regulación térmica más rápida y uniforme.

Guía de ingeniería e instalación

• Compensación de los cables: Al utilizar RTD de 3 hilos, asegúrese de que los tres cables tengan la misma longitud, calibre y material. El AH04PT-5A calcula la temperatura basándose en la diferencia de resistencia; los cables desequilibrados introducirán un desfase de temperatura constante que reducirá la precisión de medición.

• Mitigación del ruido: Las señales RTD son extremadamente sensibles a las interferencias electromagnéticas. Utilice siempre cables apantallados y conecte el apantallamiento a tierra en el lado del PLC. Evite tender los cables RTD en la misma bandeja que los cables de motores de alta corriente o las líneas eléctricas de 460 V para evitar «fluctuaciones» de señal o falsas alarmas de desconexión.

• Protocolo de intercambio en caliente: Aunque el AH04PT-5A admite el intercambio en caliente, asegúrese de que el módulo de sustitución tenga exactamente el mismo número de modelo y la misma revisión de hardware. Antes de retirarlo, compruebe el LED de «Estado del módulo» para asegurarse de que ningún proceso de control crítico se encuentre en un estado que pudiera volverse inseguro debido a una pérdida momentánea de la realimentación.
