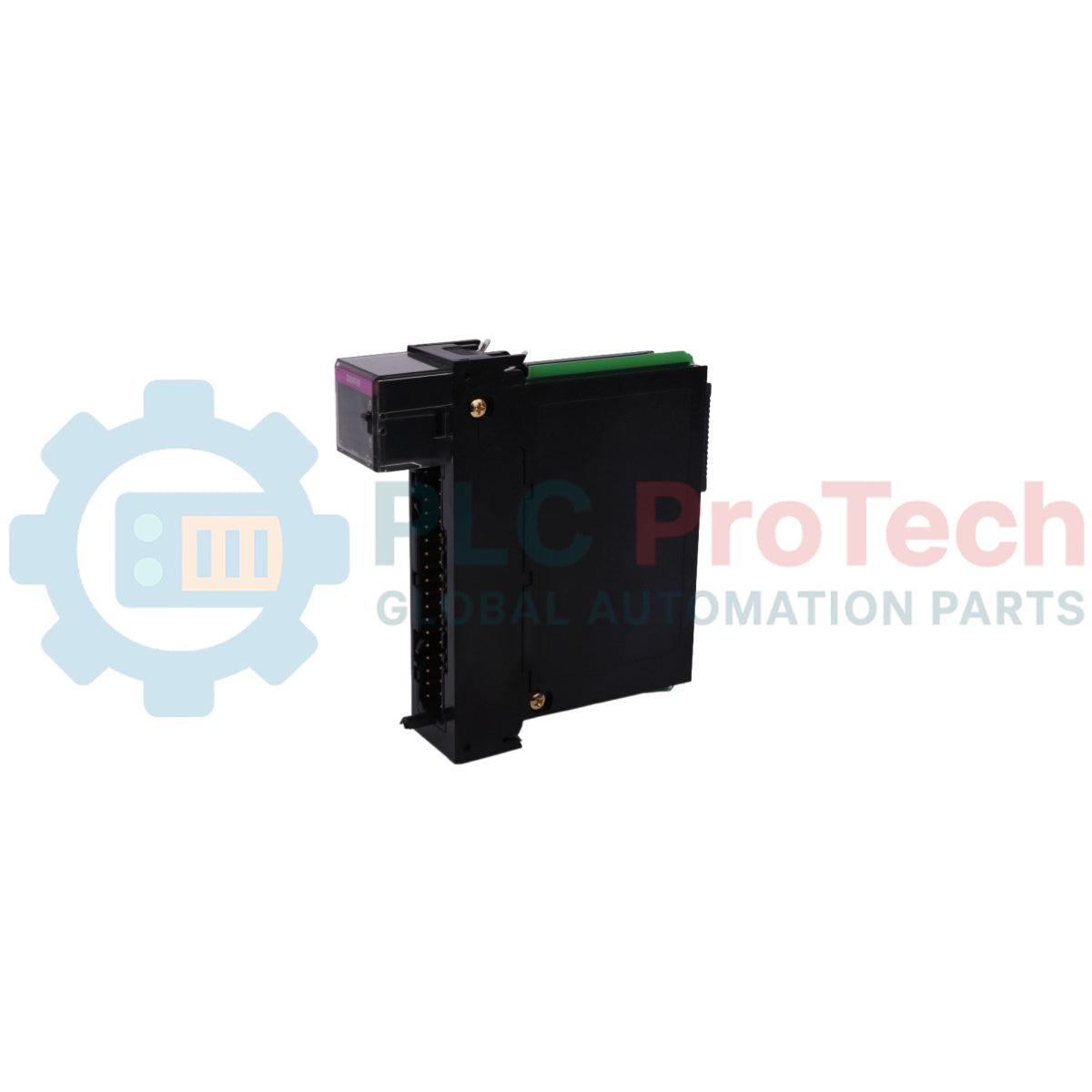

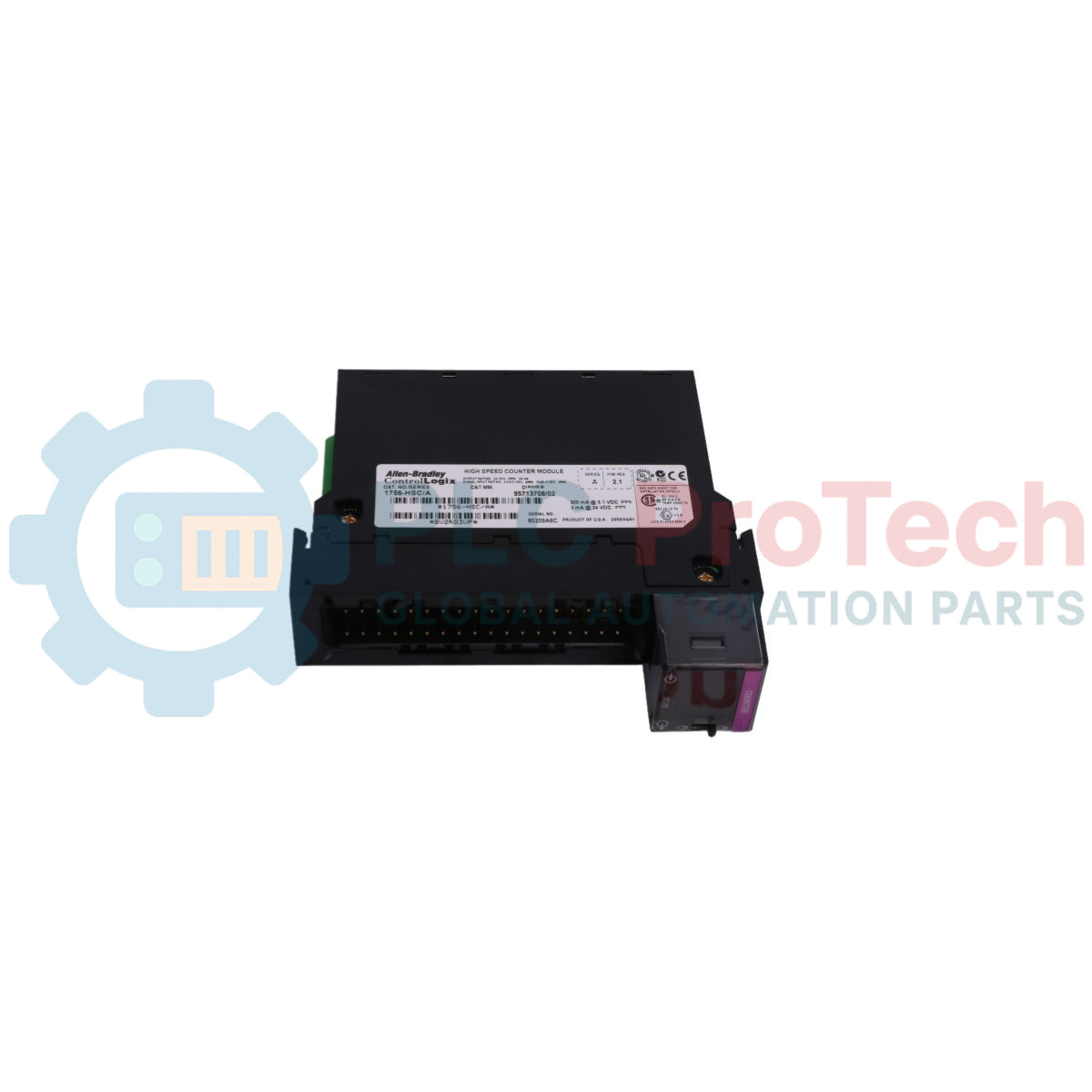

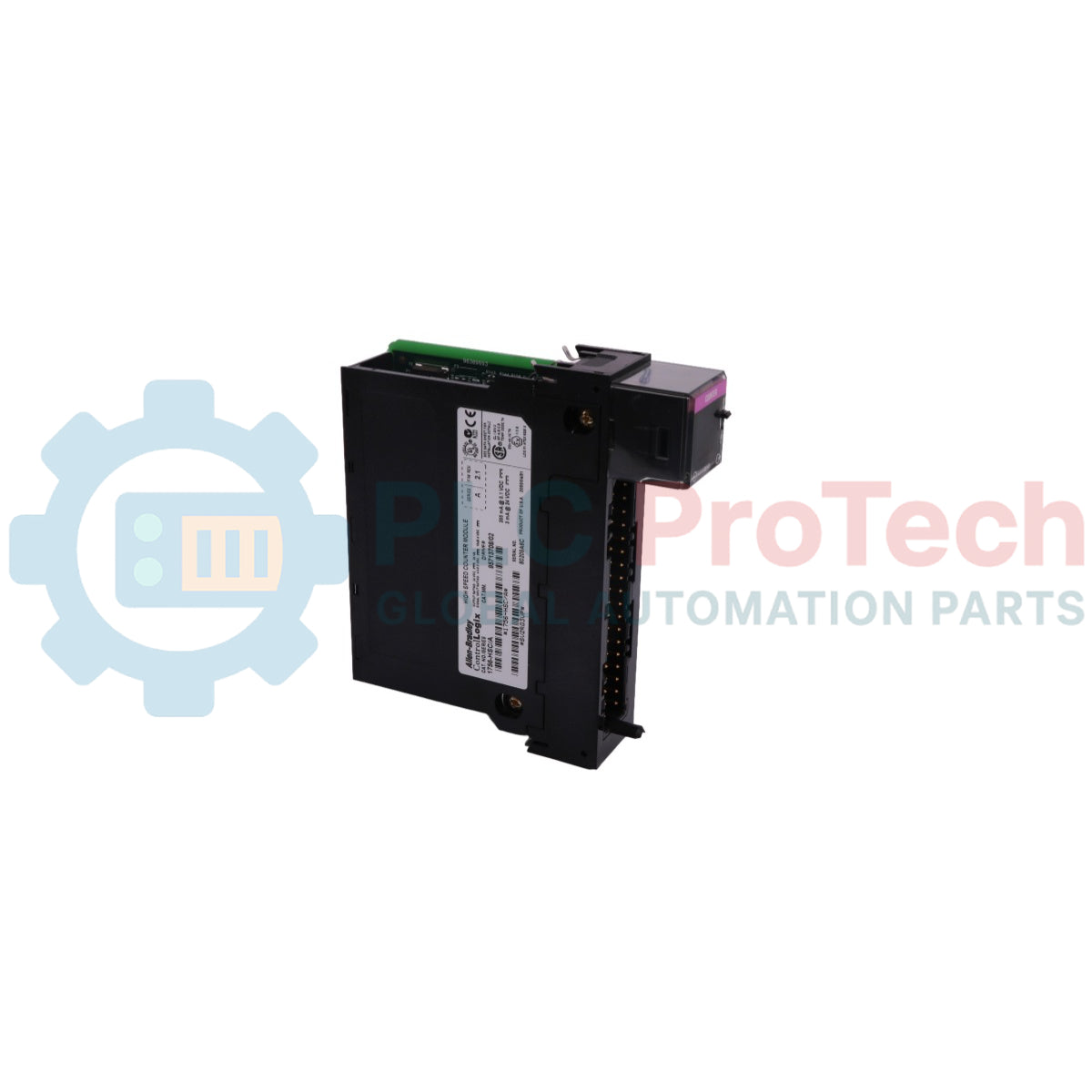

Allen-Bradley 1756-HSC/B ControlLogix módulo contador de alta velocidad

Descripción general del producto

El 1756-HSC/B es un módulo de contador de alta velocidad (HSC) de alto rendimiento diseñado para la plataforma Allen-Bradley ControlLogix. Este módulo está diseñado para aplicaciones de conteo y movimiento de precisión que superan las capacidades de exploración de los módulos de entradas digitales estándar. Es capaz de procesar con extrema precisión secuencias rápidas de pulsos procedentes de codificadores, caudalímetros y sensores de proximidad.

La versión de serie B de este módulo ofrece una estabilidad mejorada y es un componente esencial para aplicaciones que requieren detección de eventos de alta velocidad, como líneas de embotellado, manipulación de materiales y supervisión de la velocidad de turbinas. Al descargar la lógica de conteo de la CPU al hardware del módulo, el 1756-HSC garantiza que nunca se "pierdan" pulsos debido a fluctuaciones en el tiempo de exploración del PLC.

Configuración técnica

El 1756-HSC proporciona sólidas capacidades de E/S adaptadas al conteo industrial:

• Arquitectura de contador dual: Cuenta con dos contadores independientes, lo que permite supervisar simultáneamente dos procesos diferentes de alta velocidad.

• Tres entradas por contador: Cada contador acepta tres entradas (normalmente señales A, B y Z/índice), lo que facilita la compatibilidad total con codificadores en cuadratura para la detección de dirección y posición.

• Señales de salida cuádruples: Incluye cuatro salidas físicas que pueden configurarse para activarse según valores de conteo específicos (valor preestablecido/valor actual), lo que permite respuestas de hardware en tiempo real.

• Respuesta de alta velocidad: Diseñado para manejar frecuencias de hasta 1 MHz (en determinadas configuraciones), proporciona la resolución necesaria para la fabricación de alta velocidad.

• Eficiencia energética: Consume solo 300 mA del bus posterior de 5,1 V y unos insignificantes 3 mA de la fuente de 24 V, lo que da como resultado un bajo consumo total de potencia del bus posterior de 1,6 vatios.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cuál es la diferencia entre la serie A y la serie B?

Aunque ambas series comparten las mismas especificaciones funcionales básicas, la serie B suele incluir revisiones de hardware para mejorar la vida útil de los componentes y la resistencia a las interferencias electromagnéticas (EMI). Para la mayoría de las aplicaciones, se prefiere la serie B por su compatibilidad actualizada con el firmware y su protección mejorada de los circuitos.

¿Admite este módulo un encoder incremental estándar?

Sí. La configuración de tres entradas por contador está diseñada específicamente para encoders incrementales. Admite decodificación en cuadratura X1, X2 y X4, así como conteo ascendente/descendente y modos de pulso/dirección.

¿El módulo requiere una fuente de alimentación externa para las entradas?

Sí. Las entradas y salidas del 1756-HSC requieren una fuente de alimentación de campo externa (normalmente de 12/24 V CC). La corriente del backplane indicada corresponde estrictamente a la lógica interna del módulo y a la comunicación con la CPU ControlLogix.

Guía de ingeniería e instalación

Cableado e integridad de la señal

El conteo de alta velocidad es muy sensible al ruido eléctrico. Para evitar «conteos fantasma»:

1. Blindaje: Utilice cables de par trenzado blindados de alta calidad para todas las conexiones del encoder. Conecte el blindaje a un único punto de puesta a tierra en el chasis.

2. Enrutamiento de cables: Nunca tienda los cables del encoder en el mismo conducto o bandeja que los cables de motores de CA de alta tensión o los cables de salida de variadores de frecuencia.

3. Bloque de terminales: Asegúrese de que el bloque de terminales extraíble 1756-TBCH o 1756-TBSH (de 36 pines) esté correctamente asentado.

Configuración del módulo en Studio 5000

Al agregar el 1756-HSC a su árbol de E/S:

• Selección de filtros: Configure los filtros de entrada para adaptarlos a la frecuencia de pulsos esperada. Configurar un filtro demasiado bajo «suavizará» pulsos legítimos de alta velocidad, mientras que configurarlo demasiado alto puede permitir que se cuente el ruido.

• Modo de contador: Seleccione entre «Contador» (para totalización) o «Encoder» (para posicionamiento).

• Almacenamiento: Utilice la función «Almacenamiento» para capturar el valor de conteo actual en una transición específica de la entrada «Z» para realizar secuencias de búsqueda de referencia precisas.

Gestión térmica

El 1756-HSC disipa hasta 5,6 vatios. Asegúrese de que el chasis ControlLogix esté montado en un gabinete bien ventilado. Si la temperatura interna del gabinete se aproxima a 60 °C, considere utilizar refrigeración por aire forzado para evitar la reducción térmica de la precisión del conteo.
