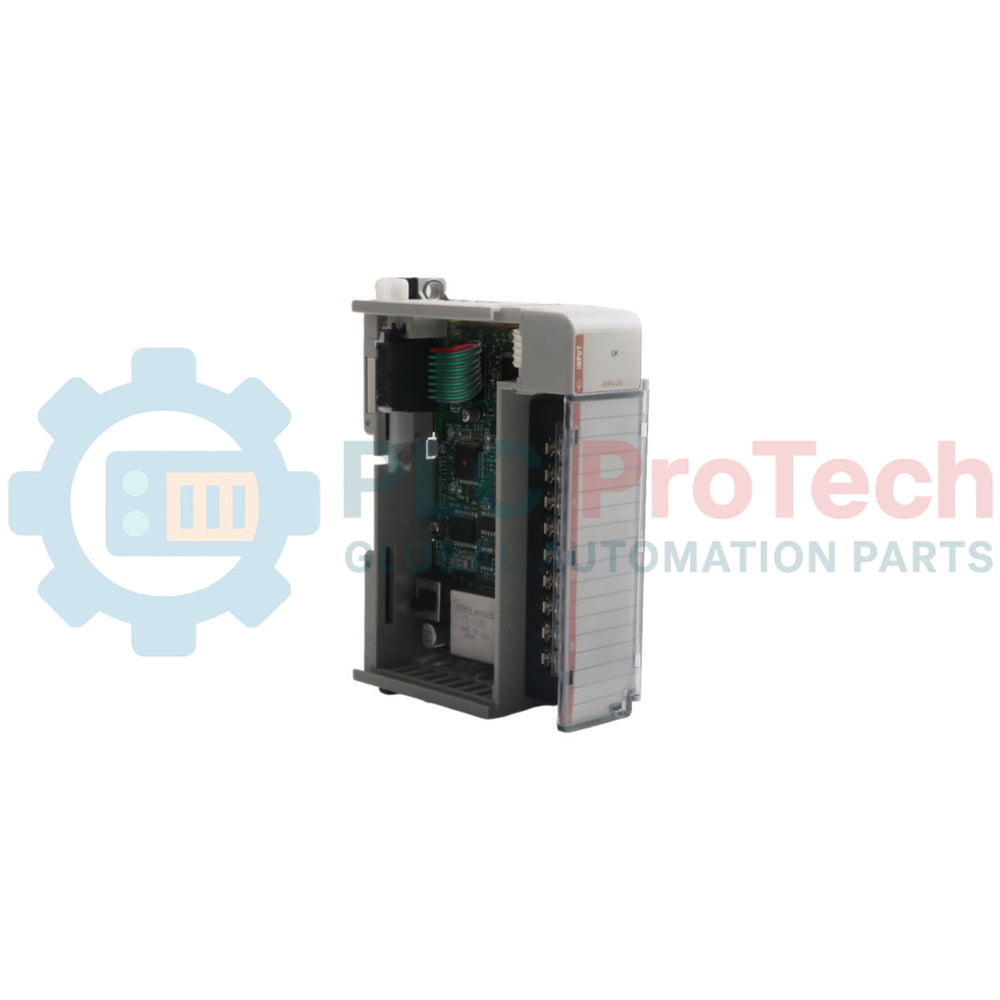

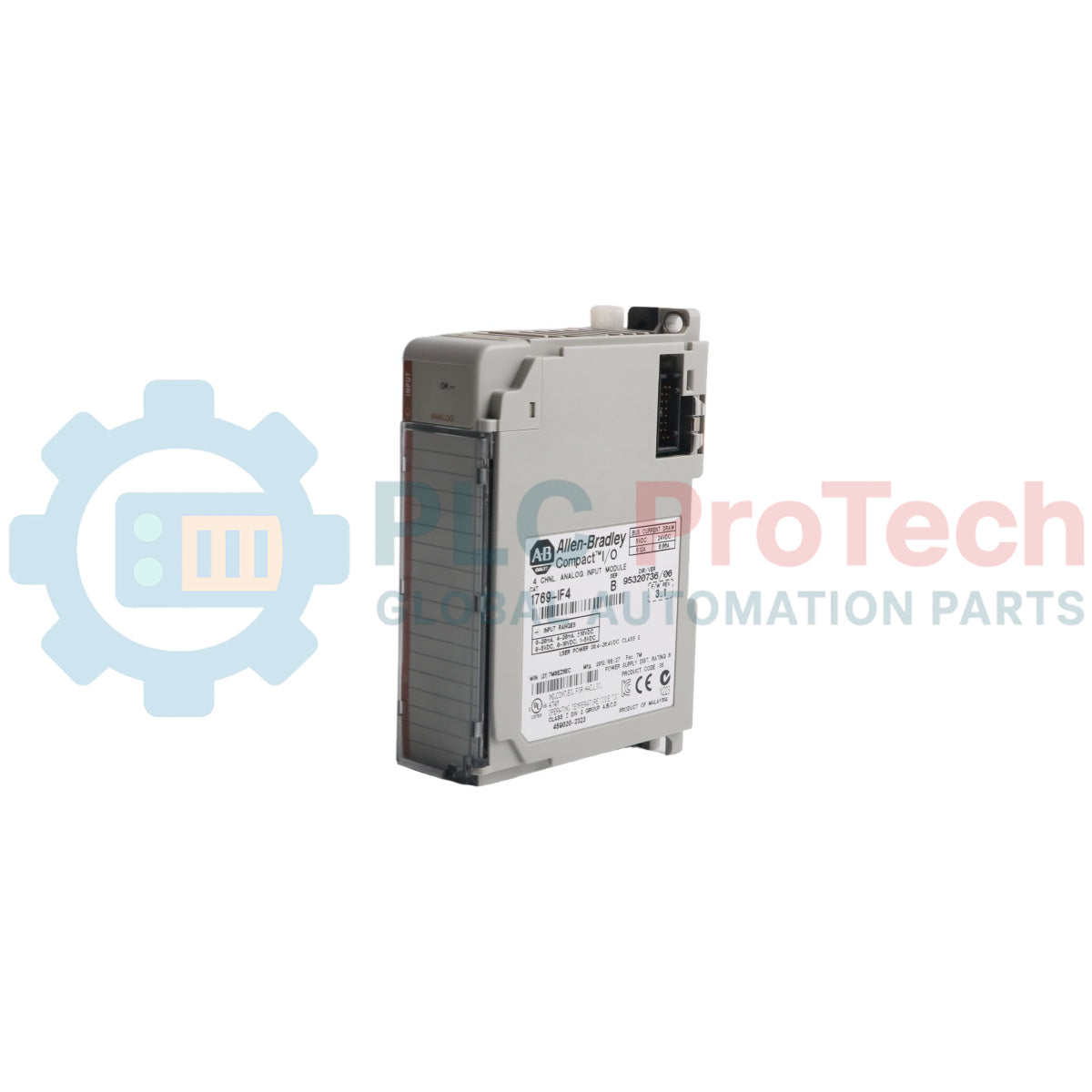

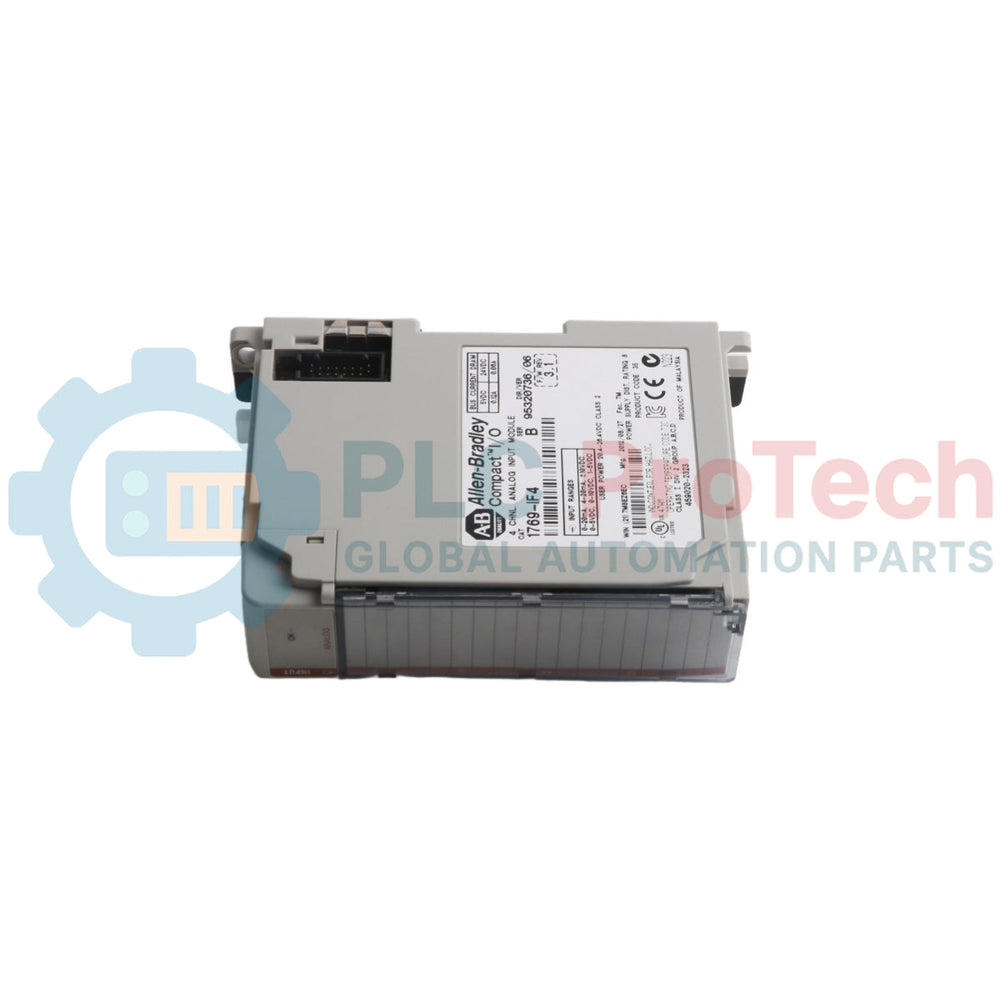

Módulo de entradas analógicas Allen-Bradley 1769-IF4 CompactLogix

Descripción

El Allen-Bradley 1769-IF4 es un módulo de entrada analógica de 4 canales diseñado para sistemas de control CompactLogix y MicroLogix 1500. Este módulo proporciona conversión de alta resolución de señales analógicas diferenciales en valores digitales para aplicaciones de automatización industrial. Admite configuraciones de entrada de tensión y corriente, lo que permite la interconexión directa con instrumentos analógicos de campo, como transmisores, sensores y caudalímetros. El 1769-IF4 cuenta con filtrado avanzado de hardware para atenuar el ruido electrónico y las perturbaciones transitorias, garantizando una adquisición de datos fiable en entornos industriales exigentes.

Características

• Cuatro canales de entrada diferencial configurables de forma independiente.
• Configuraciones de señales de tensión y corriente seleccionables para una amplia compatibilidad con instrumentos de campo.
• Conversión analógica-digital de alta resolución de hasta 14 bits unipolares o 14 bits más signo bipolares.
• Aislamiento operativo eficaz entre el circuito lógico del bus posterior y las entradas del lado de campo.
• Filtrado de entrada integrado para minimizar el ruido eléctrico y las variaciones transitorias de la señal.
• Bloque de terminales extraíble que permite realizar el cableado y el mantenimiento del módulo cómodamente sin desconectar los cables.

Aplicaciones

• Control de caudal, presión y circuitos de procesamiento térmico.
• Supervisión de máquinas y procesos mediante redes de sensores de fábrica.
• Redes de supervisión para el tratamiento de agua y aguas residuales.
• Integración de instrumentación para el control de la inyección y mezcla de productos químicos.
• Configuraciones de unidades de telemetría remota para SCADA.

Especificaciones técnicas

Directrices de instalación

• Colocación del módulo: Monte el módulo en un riel DIN estándar o directamente en un panel mediante las pestañas de montaje integradas. Mantenga una conexión segura con los módulos de E/S Compact adyacentes mediante el mecanismo de bloqueo integrado.
• Limitaciones de la fuente de alimentación: Asegúrese de que la configuración cumpla con las especificaciones de distancia y los límites de corriente del bus posterior. El módulo consume 120 mA a 5 V CC y 60 mA a 24 V CC del riel de alimentación del bus posterior del sistema.
• Blindaje y puesta a tierra: Utilice cable blindado de par trenzado de alta calidad para todas las rutas de señal analógica. Conecte el blindaje del cable a un punto de tierra limpio únicamente en el extremo del controlador para mitigar los problemas de EMI/RFI.
• Separación del cableado: Pase los cables de señal analógica de baja tensión por conductos exclusivos, separados de las líneas de alimentación de motores de alta tensión y del cableado de control de CA.
