Descripción

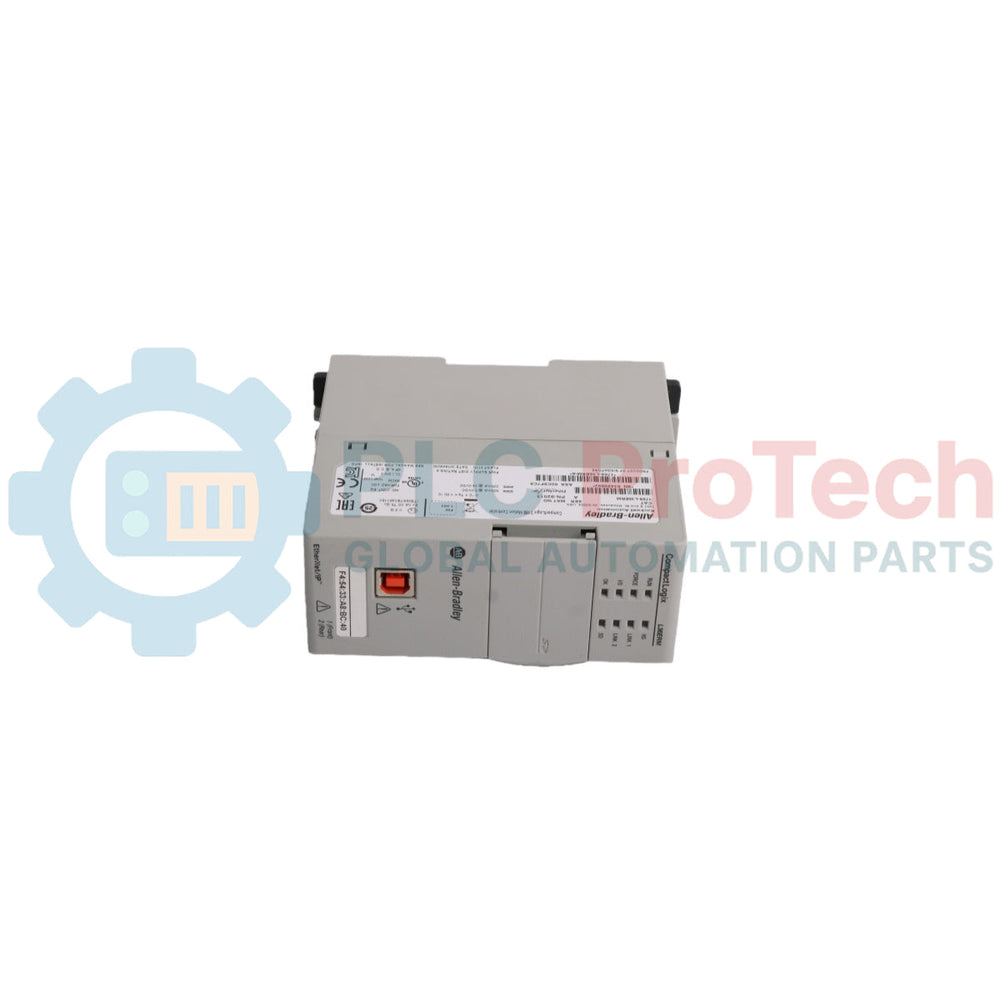

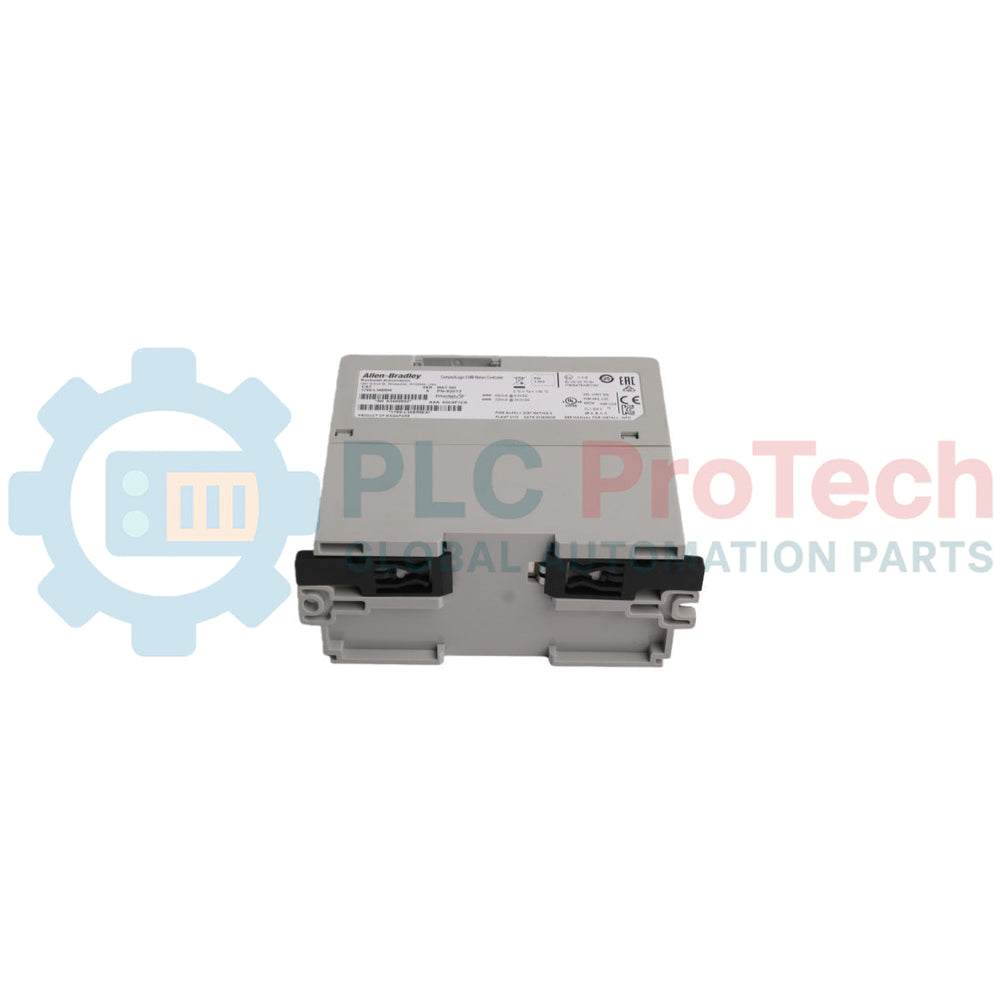

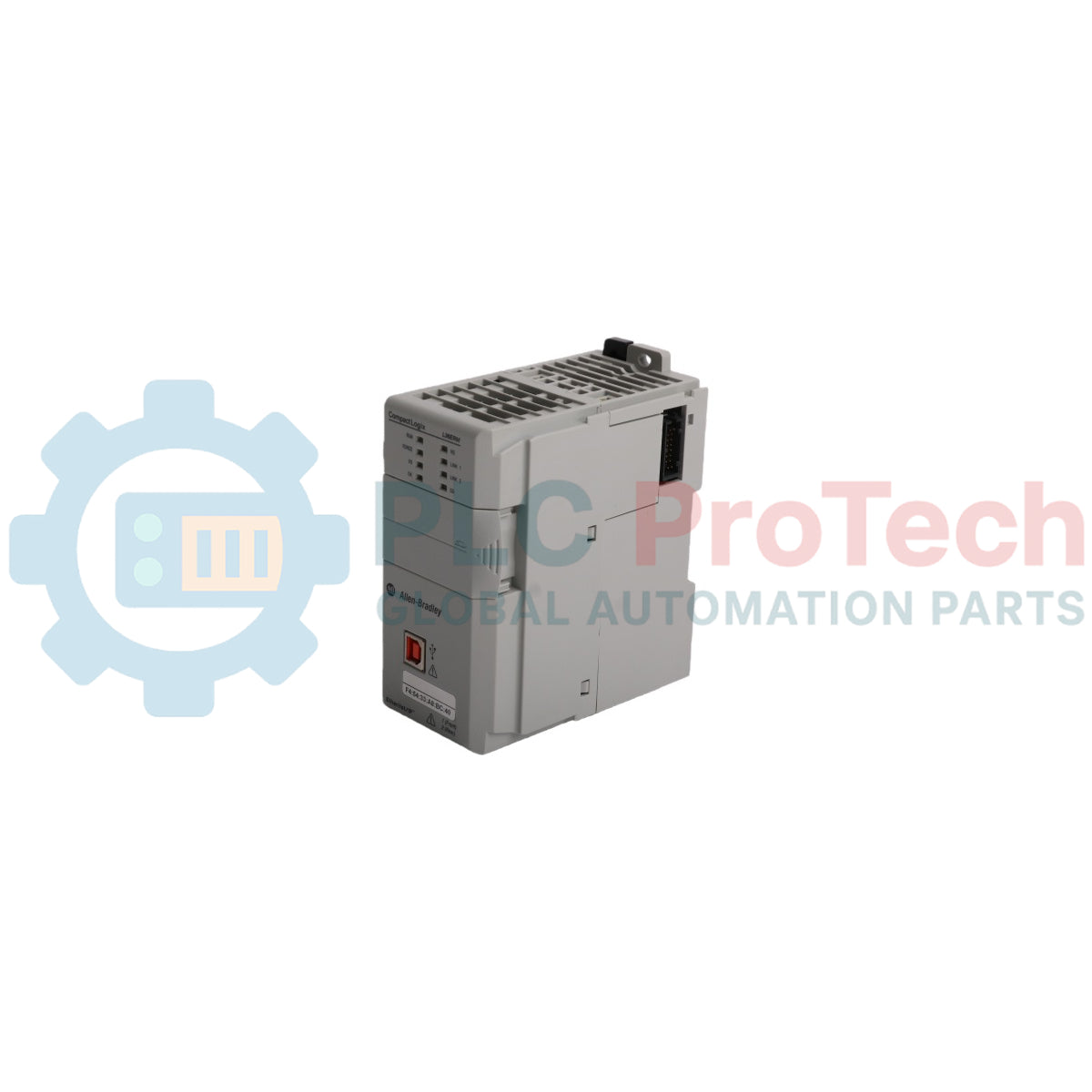

El 1769-L36ERM de Allen-Bradley es un controlador de automatización compacto que funciona dentro de la arquitectura del sistema CompactLogix 5370. Este dispositivo proporciona control integrado de máquinas, capacidades de movimiento y procesamiento de estaciones distribuidas para configuraciones de maquinaria industrial pequeñas y medianas. Equipado con 3 MB de memoria de usuario no volátil integrada, el 1769-L36ERM ejecuta instrucciones en tiempo real y gestiona requisitos de lógica locales o remotos sin exigir armarios de control de gran tamaño.

Al operar sobre una infraestructura industrial local, el controlador cuenta con dos puertos de comunicación Ethernet/IP configurados para admitir topologías de red lineales y Device Level Ring (DLR). La arquitectura permite la conexión simultánea a las redes de fábrica ascendentes y a la infraestructura de control descendente. Gestiona directamente hasta 30 módulos de expansión de E/S Compact I/O 1769 locales mediante su bus de plano posterior y proporciona capacidades de movimiento integrado a través de EtherNet/IP para hasta 16 ejes. El sistema utiliza una tarjeta SD segura para el almacenamiento retentivo de programas e incorpora una solución de almacenamiento de energía sin mantenimiento que elimina la dependencia de baterías externas durante los ciclos de alimentación.

Características

• Movimiento integrado en EtherNet/IP: Admite el control de movimiento integrado de hasta 16 ejes mediante una arquitectura de red estándar.
• Capacidades Ethernet de doble puerto: Los dos puertos integrados están configurados para admitir opciones de red Device Level Ring (DLR) y lineales, lo que mejora la redundancia del enlace.
• Alta capacidad de expansión: Permite la interfaz directa y la distribución de alimentación para hasta 30 módulos de expansión de E/S Compact I/O 1769 locales en tres bancos de E/S.
• Mantenimiento de la lógica sin batería: Utiliza estructuras internas de almacenamiento de energía para guardar de forma segura el contenido de la memoria en la memoria flash durante caídas inesperadas de tensión.

Aplicaciones

• Líneas de envasado coordinadas de varios ejes y operaciones de clasificación continua.
• Máquinas de ensamblaje integradas, líneas de manipulación de materiales y transportadores de componentes automotrices.
• Fabricación de alimentos y bebidas, celdas de procesamiento y estaciones de mezclado por lotes.
• Estaciones de bombeo distribuidas con varios bancos y controles ambientales de filtración de agua.

Especificaciones técnicas

Conexión e interfaces

Directrices de instalación

• Posicionamiento de la fuente de alimentación: Cumpla estrictamente con la distancia nominal entre módulos. El controlador debe ubicarse como máximo a 4 ranuras de módulo de una fuente de alimentación de sistema 1769 compatible.
• Restricciones de expansión del chasis: Al ampliar la configuración más allá de 8 o 16 módulos hacia el banco 2 o el banco 3, asegúrese de que los cables de expansión estándar 1769 y las tapas de extremo estén fijados firmemente para mantener la continuidad del bus.
• Espacios libres térmicos convectivos: Asegúrese de dejar un espacio libre mínimo de 50 mm (2,0 pulg.) en todos los lados del diseño del controlador dentro del panel del gabinete para mantener un flujo de aire cruzado adecuado.
• Conexión a tierra: Confirme que el riel DIN o la placa de montaje del panel estén conectados a un punto de tierra funcional limpio para minimizar la interferencia de radiofrecuencia (RFI).
