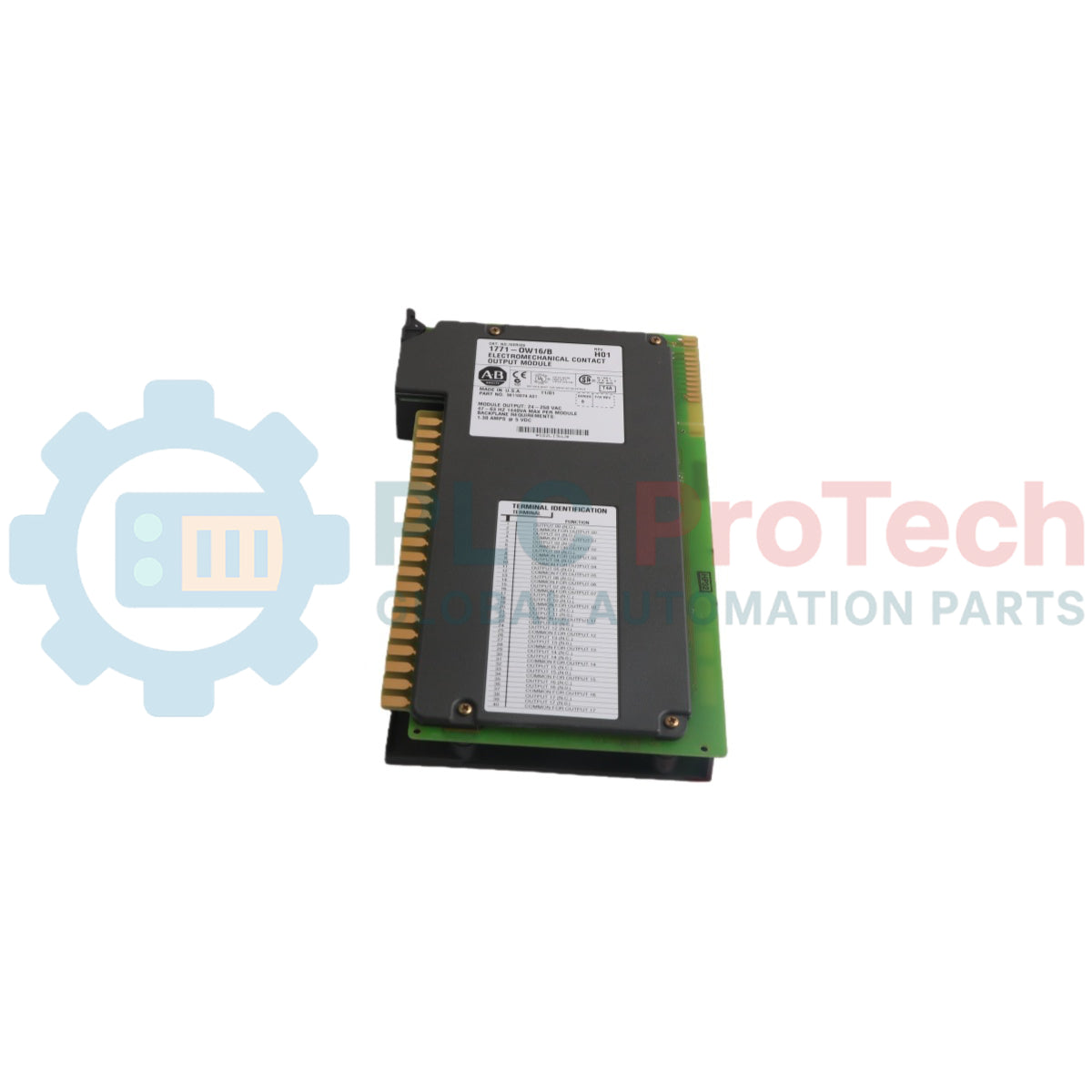

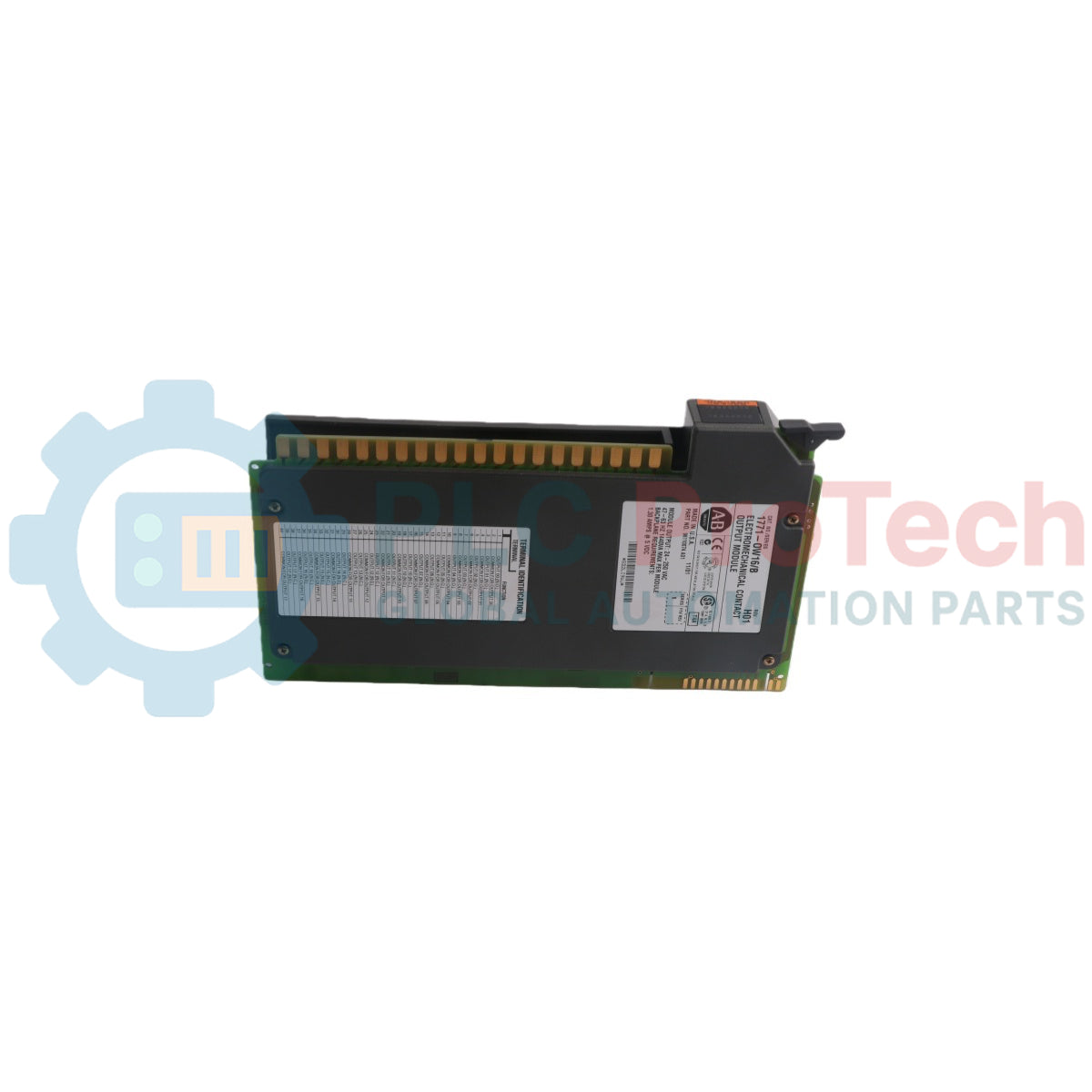

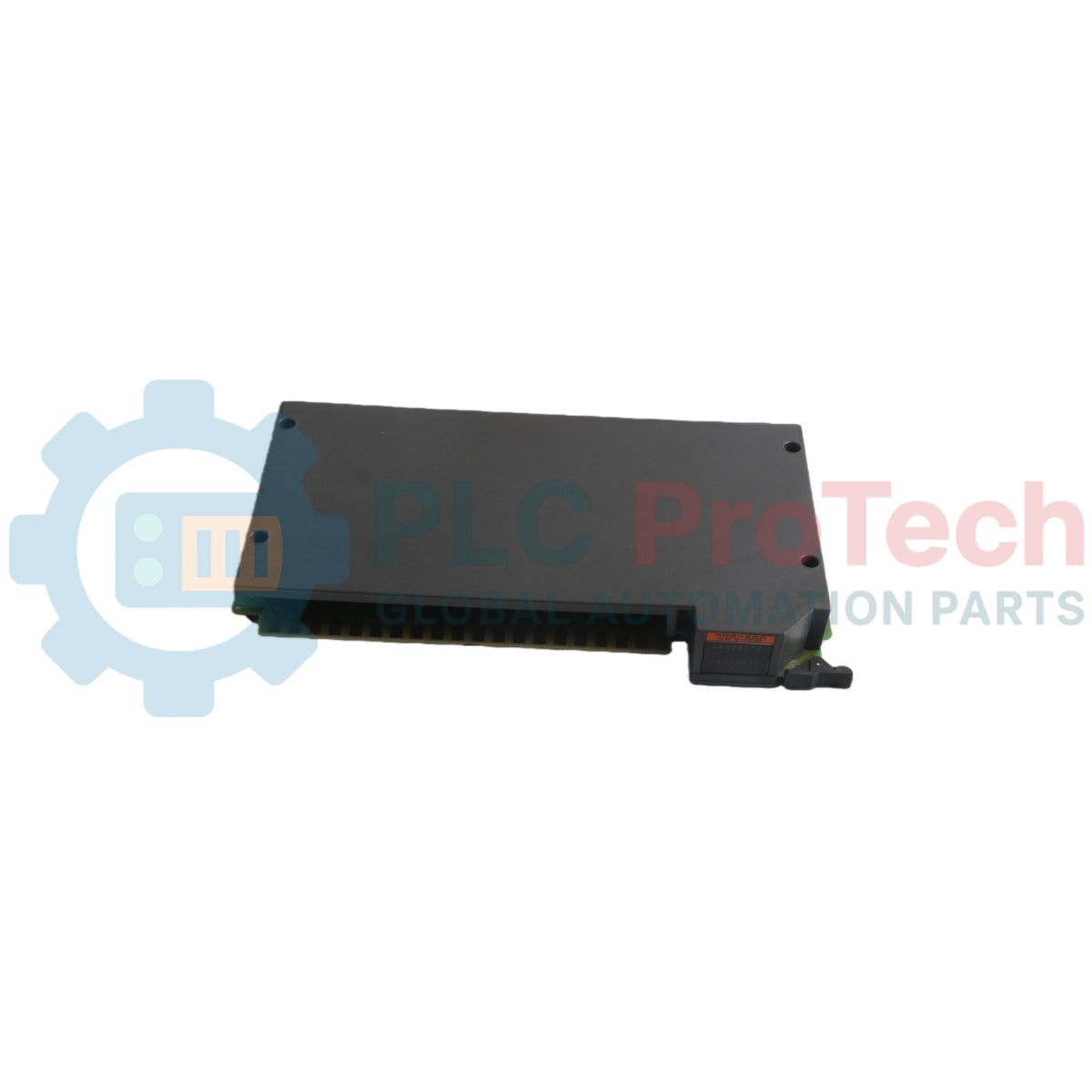

Módulo de salida de contactos seleccionables Allen-Bradley 1771-OW 1771

SKU 1771-OW

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Allen-Bradley

  • Número de producto: 1771-OW

  • País de origen:Estados Unidos

  • Tipo de producto: Módulo de salida de contacto seleccionable

  • Código de barras: 8537101190

  • Pago: Transferencia bancaria, Western Union

  • Peso: 520g

  • Dimensiones: 315 mm x 45 mm x 145 mm (Al x An x Pr)

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Descripción

El Allen-Bradley 1771-OW es un módulo de hardware de salida de contacto seleccionable diseñado para integrarse en un chasis de E/S 1771. Como unidad de conmutación especializada, el dispositivo proporciona 8 salidas organizadas en 4 grupos aislados de 2, cada uno configurado con su propia conexión común independiente. Cada vía de salida está aislada eléctricamente de los circuitos lógicos internos del módulo, lo que permite que el sistema accione simultáneamente cargas externas separadas con una corriente continua máxima de 1.0 A por salida a potencia nominal. Como el hardware no incorpora circuitos integrados de limitación de sobretensiones, el 1771-OW debe utilizarse únicamente para conmutar cargas resistivas y no se recomienda para cargas inductivas o capacitivas. El procesamiento del control lógico y las vías de energización de las bobinas internas de los relés reciben alimentación directamente del bus posterior del chasis de E/S anfitrión.

Características

  • Configuraciones de puentes de salida seleccionables individualmente que permiten personalizar cada punto para el funcionamiento normalmente abierto (N.O.) o normalmente cerrado (N.C.).
  • Cuatro grupos de circuitos aislados que contienen dos líneas de salida por grupo para admitir una distribución de cableado con varios comunes.
  • Barreras de aislamiento eléctrico que separan los circuitos de conmutación de los contactos de salida del lado de campo de los componentes lógicos del bus posterior local.
  • Conjunto de diagnóstico montado en el frontal, compuesto por 8 indicadores de estado que se iluminan cuando se energizan las bobinas de los relés de salida correspondientes.

Aplicaciones

  • Conmutación dedicada de circuitos de control resistivos en entornos de producción industrial.
  • Interfaz de contacto seco para conectar módulos de entrada externos o dispositivos lógicos de baja corriente.
  • Control de automatización distribuida mediante configuraciones de aislamiento de contactos en múltiples grupos.

Especificaciones técnicas

Parámetro Especificación
Fabricante Allen-Bradley
Número de modelo 1771-OW
Línea de productos E/S 1771
Tipo de producto Módulo de salida de contacto seleccionable
Salidas por módulo 8 (4 grupos de 2)
Ubicación del módulo Chasis de E/S 1771
Tensión nominal 24-138 V CA RMS, 24-125 V CC
Corriente nominal 1 A por salida (máximo)
Corriente de sobretensión 1 A como máximo por salida (a potencia nominal)
Potencia nominal CC: 30 W por salida (resistiva), CA (con supresión): 30 W por salida (resistiva)
Carga de contacto mínima CC: 10 mA a 24 V, CA: 10 mA a 24 V
Tiempo de activación/desactivación 5 ms como máximo
Tiempo de rebote 1 ms como máximo
Frecuencia de conmutación 10 Hz como máximo
Disipación de potencia 3.7 vatios (máx.): 3.3 vatios (mín.)
Disipación térmica 12.6 BTU/h (máx.): 11.3 BTU/h (mín.)
Corriente del plano posterior 700 mA como máximo
Conductores 14 AWG trenzado como máximo
Tamaño del cable Aislamiento máximo de 3/64 pulgadas
Categoría 1
Temperatura de funcionamiento 0 a 60 degC (32 a 140 Fahrenheit)
Temperatura de almacenamiento -40 a 85 degC (-40 a 185 Fahrenheit)
Humedad relativa 5 a 95 % (sin condensación)
Brazo de cableado de campo 1771-WD
Par de apriete del tornillo del brazo de cableado 7-9 pulgadas-libra

Conexiones/interfaces

Pin del conector Función
Salida 0 Salida de contacto de relé 0 (grupo 1)
Común Conexión de retorno común para las salidas 0 y 1 (grupo 1)
Salida 1 Salida de contacto de relé 1 (grupo 1)
Salida 2 Salida de contacto de relé 2 (grupo 2)
Común Conexión de retorno común para las salidas 2 y 3 (grupo 2)
Salida 3 Salida de contacto de relé 3 (grupo 2)
Salida 4 Salida de contacto de relé 4 (grupo 3)
Común Conexión de retorno común para las salidas 4 y 5 (grupo 3)
Salida 5 Salida de contacto de relé 5 (grupo 3)
Salida 6 Salida de contacto de relé 6 (grupo 4)
Común Conexión de retorno común para las salidas 6 y 7 (grupo 4)
Salida 7 Salida de contacto de relé 7 (grupo 4)

Directrices de instalación

  • Seguridad de alimentación del plano posterior: Desconecte siempre por completo la alimentación del plano posterior del chasis de E/S 1771 y del brazo de cableado conectado antes de retirar o instalar cualquier hardware de E/S, para evitar lesiones físicas o el funcionamiento inesperado del sistema.
  • Protección contra descargas electrostáticas: Antes de manipular el conjunto físico de la placa de circuito, toque un objeto conectado a tierra para descargar la electricidad estática acumulada y evite tocar las clavijas del conector del plano posterior.
  • Codificación mecánica de plástico del chasis: Monte las bandas de codificación mecánica de plástico en los puntos de guía del plano posterior del chasis entre las posiciones 6 y 8, y entre las posiciones 16 y 18, para reservar la ranura seleccionada exclusivamente para este tipo de hardware.
  • Límites de ubicación del módulo: El módulo se puede instalar en cualquier conector de ranura disponible del chasis de E/S, excepto en la posición de la ranura más a la izquierda, reservada exclusivamente para módulos adaptadores o de procesador.
  • Control de configuración de los puentes: Para modificar el funcionamiento normalmente abierto predeterminado de fábrica, retire los 4 tornillos laterales para abrir las cubiertas de la carcasa y cambie manualmente los puentes internos K1, K2, K3 y K4 a sus posiciones N.C.
  • Longitud del cable de interconexión: Limite la longitud total de los tramos de interconexión del cableado de campo a un máximo de 1000 pies (304,8 metros).
  • Advertencia sobre carga en paralelo: No conecte dos o más salidas en paralelo con el fin de superar la capacidad de potencia continua de 1 A, ya que pequeñas diferencias en los tiempos de respuesta de cada relé pueden hacer que un solo contacto soporte toda la corriente de carga.

Preguntas frecuentes

¿Cuál es la corriente continua máxima permitida que se puede aplicar a un contacto de salida individual?

Cada salida individual admite una corriente de carga continua máxima de 1.0A a su capacidad de potencia nominal.

¿Qué modelo de catálogo específico de brazo de cableado de campo se necesita para conectar los cables de campo al módulo?

Las conexiones a los puntos del panel frontal del módulo deben realizarse mediante el conjunto de brazo de cableado de campo con número de catálogo 1771-WD.

¿Qué ocurre si un usuario conecta varias líneas de salida en paralelo para soportar una carga de mayor corriente?

Está estrictamente prohibido conectar las salidas en paralelo; las ligeras variaciones en la velocidad de cierre de los relés internos pueden hacer que un único punto de contacto conduzca momentáneamente toda la corriente de carga, lo que puede provocar daños.

¿Cuáles son las ranuras de codificación exactas del plano posterior especificadas para instalar el módulo en el chasis?

Las bandas de codificación de plástico deben colocarse en el plano posterior del chasis entre las posiciones 6 y 8, así como entre las posiciones 16 y 18.
