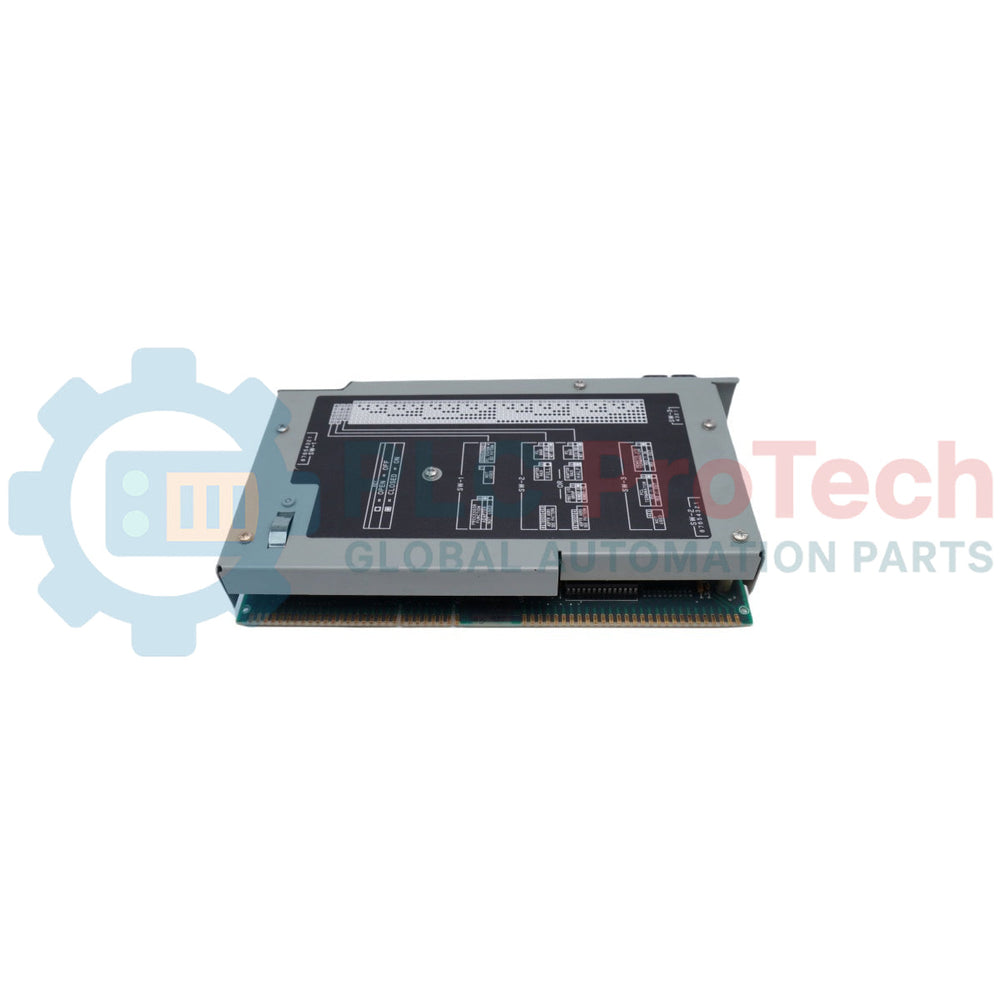

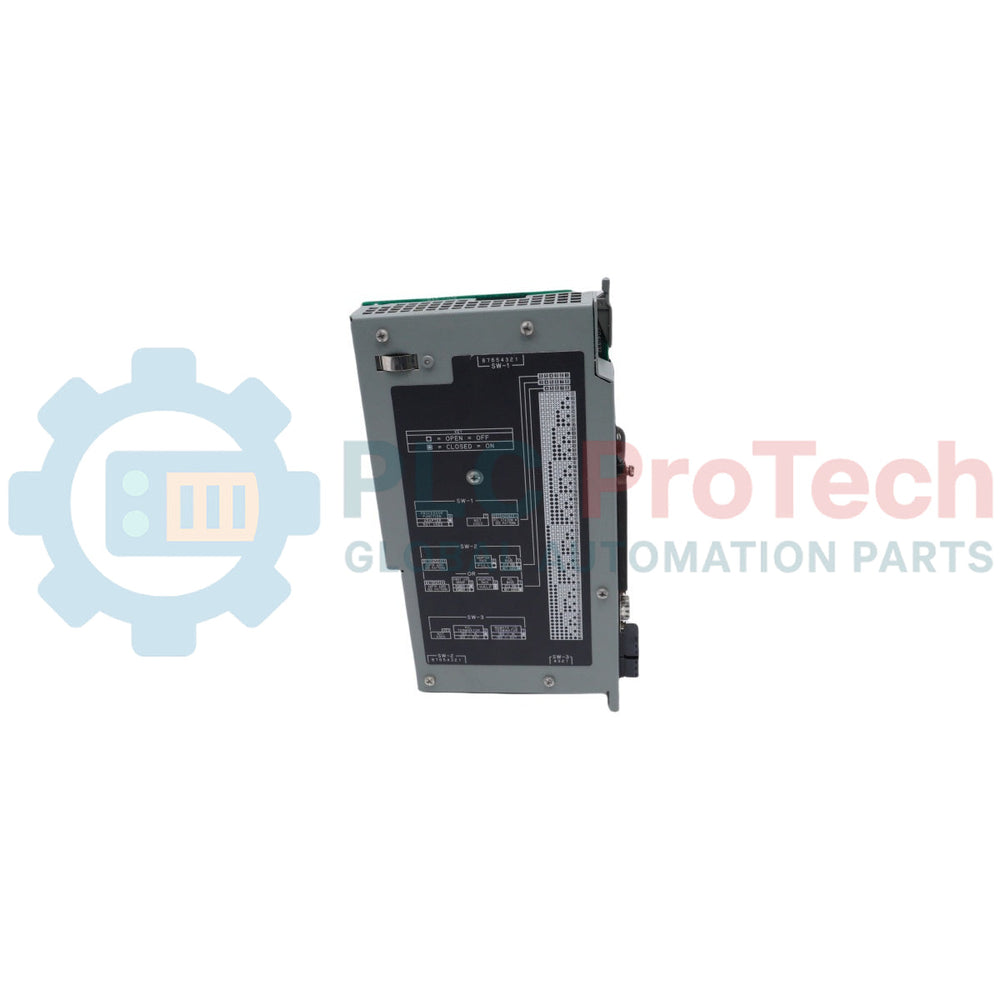

Módulo procesador Allen-Bradley 1785-LT3 PLC-5/12

SKU 1785-LT3

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Allen-Bradley
  • Número de producto: 1785-LT3
  • Origen Estados Unidos
  • Tipo de producto: Módulo procesador
  • Código de barras: 8537101190
  • Pago: Transferencia bancaria, Western Union
  • Peso: 1.337 kg
  • Dimensiones: 34 mm x 315 mm x 198 mm (An x Al x Pr)
  • Puerto de envío: Xiamen
  • Garantía: 12 meses

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Módulo procesador Allen-Bradley 1785-LT3 PLC-5/12

Cantidad

Descripción del producto

El 1785-LT3 es un módulo procesador PLC-5/12 diseñado para dirigir el control secuencial, las operaciones de procesamiento automatizadas y la gestión integral de datos en planta. Este componente de hardware montado en ranura se instala en la ranura situada más a la izquierda de un chasis de E/S 1771 estándar y ejecuta programas especializados de lógica de escalera para gestionar variables complejas del sistema. Como dispositivo independiente y compatible con adaptadores en redes industriales, el 1785-LT3 coordina señales de múltiples nodos y datos de diagnóstico mediante interfaces de conexión física integradas.

Características

  • Arquitectura de enclavamiento perfecta, diseñada exclusivamente para su inserción en bastidores de chasis de E/S 1771 estándar
  • Conjunto de interruptores trasero integrado (SW1) que permite asignar manualmente y de forma directa la dirección física de la estación
  • Múltiples indicadores LED de diagnóstico en el panel frontal que proporcionan una verificación continua en tiempo real de las condiciones operativas, de comunicación y de la batería
  • Capacidades lógicas dedicadas que ejecutan instrucciones a nivel de bits, funciones matemáticas avanzadas y resolución automatizada de problemas durante el funcionamiento

Aplicaciones

  • Redes de control de fabricación secuencial
  • Sistemas de diagnóstico y ejecución a nivel de máquina
  • Nodos distribuidos de adquisición de datos
  • Arquitectura de control distribuido que utiliza comunicación entre pares

Especificaciones técnicas

Parámetro Especificación
Fabricante Allen-Bradley
Número de catálogo 1785-LT3
Modelo del procesador PLC-5/12
Línea de productos PLC-5 clásico
Tipo de módulo Módulo del procesador
Capacidad de memoria 6 K palabras
Máximo de bastidores locales compatibles 4 (1 chasis residente)
Máximo de bastidores remotos compatibles Ninguno
Capacidad de E/S (módulos de 8 puntos) 128 E/S
Capacidad de E/S (módulos de 16 puntos) 256 E/S
Capacidad de E/S (módulos de 32 puntos) 512 E/S
Tiempo de escaneo del programa (lógica de bits) 2 ms/K palabras
Tiempo de escaneo del programa (típico) 8 ms/K palabras
Carga de corriente del bus posterior 2,5 A
Modos de comunicación Independiente, adaptador
Interfaces de red DH+ (Data Highway Plus)
Módulos de memoria opcionales EEPROM de 8 K (1785-MJ)
Tipo de batería Batería de litio 1770-XY (o Tadiran TL-5104 AEL AA de 3,6 V)
Compatibilidad con direccionamiento de hardware 2 ranuras, 1 ranura, 1/2 ranura
Módulos de E/S compatibles E/S Bulletin 1771 (módulos de 8, 16, 32 puntos e inteligentes)
Ranura de ubicación del módulo Chasis de E/S 1771, ranura situada más a la izquierda
Posiciones de las bandas de codificación Entre 40 y 42, entre 54 y 56
Reloj de hora del día (variación máxima a 60 °C) ±3 min al mes
Reloj de hora del día (variación típica a 20 °C) ±20 s al mes
Precisión de temporización Un ciclo de exploración del programa
Exploración típica de E/S locales discretas 1 ms por bastidor de E/S local
Peso 1337 g (42,15 oz)
Temperatura de funcionamiento 0 a 60 °C (32 a 140 °F)
Temperatura de almacenamiento -40 a 85 °C (-40 a 185 °F)
Humedad relativa 5–95 % (sin condensación)
Vibración durante/sin funcionamiento 1 g a 10–500 Hz (desplazamiento de 0,012 pulgadas pico a pico)
Choque durante el funcionamiento Aceleración máxima de 30 g durante 11 ± 1 ms
Choque sin funcionamiento Aceleración máxima de 50 g durante 11 ± 1 ms

Conexiones/interfaces

Pin del conector / interruptor Función / asignación
Conjunto de interruptores SW1 Establece la dirección física de estación DH+ para el canal 1A
Conector de batería Conector lateral integrado que se acopla a los terminales de presión de la batería 1770-XY
Ranura del módulo de memoria Receptor accesible desde el frente que admite la EEPROM opcional 1785-MJ de 8K
Conector del cable CP Interfaces de puertos de acoplamiento directo con el cable del terminal de programación industrial

Directrices de instalación

  • Ubicación del chasis: Instale siempre el módulo procesador en la ranura específica situada más a la izquierda del chasis del plano posterior de E/S 1771 para garantizar la terminación lógica adecuada.
  • Instalación de las bandas de codificación: Coloque firmemente las bandas de codificación del hardware dentro de los rieles del plano posterior entre las ranuras 40 y 42, y entre las ranuras 54 y 56, para verificar la inserción correcta del módulo.
  • Advertencia de aislamiento: Desconecte todas las fuentes de alimentación eléctrica que suministran energía al chasis de E/S local o al zócalo de memoria antes de montar el hardware o insertar una EEPROM en la ranura, para evitar fallos importantes de diagnóstico o la corrupción de datos.
  • Infraestructura de puesta a tierra: Conecte un conductor de electrodo de puesta a tierra dedicado desde la arandela de estrella de la pared del chasis de E/S directamente a la barra principal de tierra de la planta para minimizar las interferencias electromagnéticas industriales.

Cumplimiento y certificaciones

  • Certificado por CSA
  • CSA Clase I, División 2, Grupos A, B, C, D
  • Listado por UL
Envío y devoluciones

Envío express mundial

  • Entrega estándar: 4–6 días hábiles vía DHL, FedEx y UPS.
  • Despacho express: mismo día para pedidos en stock antes de las 14:00 (GMT+8).
  • Cobertura mundial: más de 150 países.

Devoluciones y garantía

  • Garantía de 30 días: devoluciones aceptadas para productos en stock en embalaje original sellado.
  • Garantía de 12 meses: cada componente industrial con garantía técnica.
Preguntas frecuentes
¿Cuál es el requisito de alimentación del backplane para este dispositivo?
El módulo requiere una corriente de backplane de 2.5A desde el conjunto de fuente de alimentación local del chasis.
¿Qué ranuras específicas deben estar codificadas para esta instalación de hardware?
Las bandas de codificación mecánica deben colocarse entre las posiciones 40 y 42, y entre las posiciones 54 y 56 dentro del chasis.
¿Cuál es el límite máximo de memoria de programa del módulo procesador?
El dispositivo contiene una capacidad interna fija de memoria de 6K palabras para almacenar aplicaciones de usuario e instrucciones de programa.
¿Qué sucede si se manipula un módulo de memoria mientras el sistema está encendido?
Insertar o retirar el módulo EEPROM mientras la alimentación está aplicada puede causar una pérdida completa de la memoria del programa y activar una falla mayor permanente del procesador.
Reseñas

1785-LT3

Stock y plazo bajo consulta

Llamar
1 de 3

Módulo procesador Allen-Bradley 1785-LT3 PLC-5/12

Solo queda(n) 3 artículo(s) en stock
  • Fabricante: Allen-Bradley

  • Número de producto: 1785-LT3

  • País de origen:Estados Unidos

  • Tipo de producto: Módulo procesador

  • Código de barras: 8537101190

  • Pago: Transferencia bancaria, Western Union

  • Peso: 1337g

  • Dimensiones: 34 mm x 315 mm x 198 mm (An x Al x Pr)

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Cantidad
Ver detalles completos

El 1785-LT3 es un módulo procesador PLC-5/12 diseñado para dirigir el control secuencial, las operaciones de procesamiento automatizadas y la gestión integral de datos en planta. Este componente de hardware montado en ranura se instala en la ranura situada más a la izquierda de un chasis de E/S 1771 estándar y ejecuta programas especializados de lógica de escalera para gestionar variables complejas del sistema. Como dispositivo independiente y compatible con adaptadores en redes industriales, el 1785-LT3 coordina señales de múltiples nodos y datos de diagnóstico mediante interfaces de conexión física integradas.

Características

  • Arquitectura de enclavamiento perfecta, diseñada exclusivamente para su inserción en bastidores de chasis de E/S 1771 estándar
  • Conjunto de interruptores trasero integrado (SW1) que permite asignar manualmente y de forma directa la dirección física de la estación
  • Múltiples indicadores LED de diagnóstico en el panel frontal que proporcionan una verificación continua en tiempo real de las condiciones operativas, de comunicación y de la batería
  • Capacidades lógicas dedicadas que ejecutan instrucciones a nivel de bits, funciones matemáticas avanzadas y resolución automatizada de problemas durante el funcionamiento

Aplicaciones

  • Redes de control de fabricación secuencial
  • Sistemas de diagnóstico y ejecución a nivel de máquina
  • Nodos distribuidos de adquisición de datos
  • Arquitectura de control distribuido que utiliza comunicación entre pares

Especificaciones técnicas

Parámetro Especificación
Fabricante Allen-Bradley
Número de catálogo 1785-LT3
Modelo del procesador PLC-5/12
Línea de productos PLC-5 clásico
Tipo de módulo Módulo del procesador
Capacidad de memoria 6 K palabras
Máximo de bastidores locales compatibles 4 (1 chasis residente)
Máximo de bastidores remotos compatibles Ninguno
Capacidad de E/S (módulos de 8 puntos) 128 E/S
Capacidad de E/S (módulos de 16 puntos) 256 E/S
Capacidad de E/S (módulos de 32 puntos) 512 E/S
Tiempo de escaneo del programa (lógica de bits) 2 ms/K palabras
Tiempo de escaneo del programa (típico) 8 ms/K palabras
Carga de corriente del bus posterior 2,5 A
Modos de comunicación Independiente, adaptador
Interfaces de red DH+ (Data Highway Plus)
Módulos de memoria opcionales EEPROM de 8 K (1785-MJ)
Tipo de batería Batería de litio 1770-XY (o Tadiran TL-5104 AEL AA de 3,6 V)
Compatibilidad con direccionamiento de hardware 2 ranuras, 1 ranura, 1/2 ranura
Módulos de E/S compatibles E/S Bulletin 1771 (módulos de 8, 16, 32 puntos e inteligentes)
Ranura de ubicación del módulo Chasis de E/S 1771, ranura situada más a la izquierda
Posiciones de las bandas de codificación Entre 40 y 42, entre 54 y 56
Reloj de hora del día (variación máxima a 60 °C) ±3 min al mes
Reloj de hora del día (variación típica a 20 °C) ±20 s al mes
Precisión de temporización Un ciclo de exploración del programa
Exploración típica de E/S locales discretas 1 ms por bastidor de E/S local
Peso 1337 g (42,15 oz)
Temperatura de funcionamiento 0 a 60 °C (32 a 140 °F)
Temperatura de almacenamiento -40 a 85 °C (-40 a 185 °F)
Humedad relativa 5–95 % (sin condensación)
Vibración durante/sin funcionamiento 1 g a 10–500 Hz (desplazamiento de 0,012 pulgadas pico a pico)
Choque durante el funcionamiento Aceleración máxima de 30 g durante 11 ± 1 ms
Choque sin funcionamiento Aceleración máxima de 50 g durante 11 ± 1 ms

Conexiones/interfaces

Pin del conector / interruptor Función / asignación
Conjunto de interruptores SW1 Establece la dirección física de estación DH+ para el canal 1A
Conector de batería Conector lateral integrado que se acopla a los terminales de presión de la batería 1770-XY
Ranura del módulo de memoria Receptor accesible desde el frente que admite la EEPROM opcional 1785-MJ de 8K
Conector del cable CP Interfaces de puertos de acoplamiento directo con el cable del terminal de programación industrial

Directrices de instalación

  • Ubicación del chasis: Instale siempre el módulo procesador en la ranura específica situada más a la izquierda del chasis del plano posterior de E/S 1771 para garantizar la terminación lógica adecuada.
  • Instalación de las bandas de codificación: Coloque firmemente las bandas de codificación del hardware dentro de los rieles del plano posterior entre las ranuras 40 y 42, y entre las ranuras 54 y 56, para verificar la inserción correcta del módulo.
  • Advertencia de aislamiento: Desconecte todas las fuentes de alimentación eléctrica que suministran energía al chasis de E/S local o al zócalo de memoria antes de montar el hardware o insertar una EEPROM en la ranura, para evitar fallos importantes de diagnóstico o la corrupción de datos.
  • Infraestructura de puesta a tierra: Conecte un conductor de electrodo de puesta a tierra dedicado desde la arandela de estrella de la pared del chasis de E/S directamente a la barra principal de tierra de la planta para minimizar las interferencias electromagnéticas industriales.

Cumplimiento y certificaciones

  • Certificado por CSA
  • CSA Clase I, División 2, Grupos A, B, C, D
  • Listado por UL

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Módulo procesador Allen-Bradley 1785-LT3 PLC-5/12

¿Cuál es el requisito de alimentación del backplane para este dispositivo?

El módulo requiere una corriente de backplane de 2.5A desde el conjunto de fuente de alimentación local del chasis.

¿Qué ranuras específicas deben estar codificadas para esta instalación de hardware?

Las bandas de codificación mecánica deben colocarse entre las posiciones 40 y 42, y entre las posiciones 54 y 56 dentro del chasis.

¿Cuál es el límite máximo de memoria de programa del módulo procesador?

El dispositivo contiene una capacidad interna fija de memoria de 6K palabras para almacenar aplicaciones de usuario e instrucciones de programa.

¿Qué sucede si se manipula un módulo de memoria mientras el sistema está encendido?

Insertar o retirar el módulo EEPROM mientras la alimentación está aplicada puede causar una pérdida completa de la memoria del programa y activar una falla mayor permanente del procesador.

Envío exprés global

  • Entrega estándar: 4-6 días hábiles vía DHL, FedEx y UPS.
  • Envío exprés: Despacho el mismo día para pedidos en stock realizados antes de las 2:00 PM (GMT+8).
  • Cobertura mundial: Servicio en más de 150 países, incluyendo entrega rápida a Arabia Saudita y Emiratos Árabes Unidos.

Devoluciones y Garantía

  • Garantía de 30 días: Se aceptan devoluciones de productos en stock en su embalaje original y sellado de fábrica.
  • Garantía de 12 meses: Cada componente industrial cuenta con nuestra garantía técnica profesional.

Los pedidos se procesan y entregan de lunes a viernes (excepto festivos).


Para conocer la elegibilidad completa, las tarifas de reposición y los detalles de devoluciones internacionales, por favor consulte nuestro sitio oficial Política de Reembolso y Devoluciones .

TECHNICAL SPECIFICATIONS

Color pattern
Negro
Country of origin
Estados Unidos
Power source
Corriente continua
