Descripción

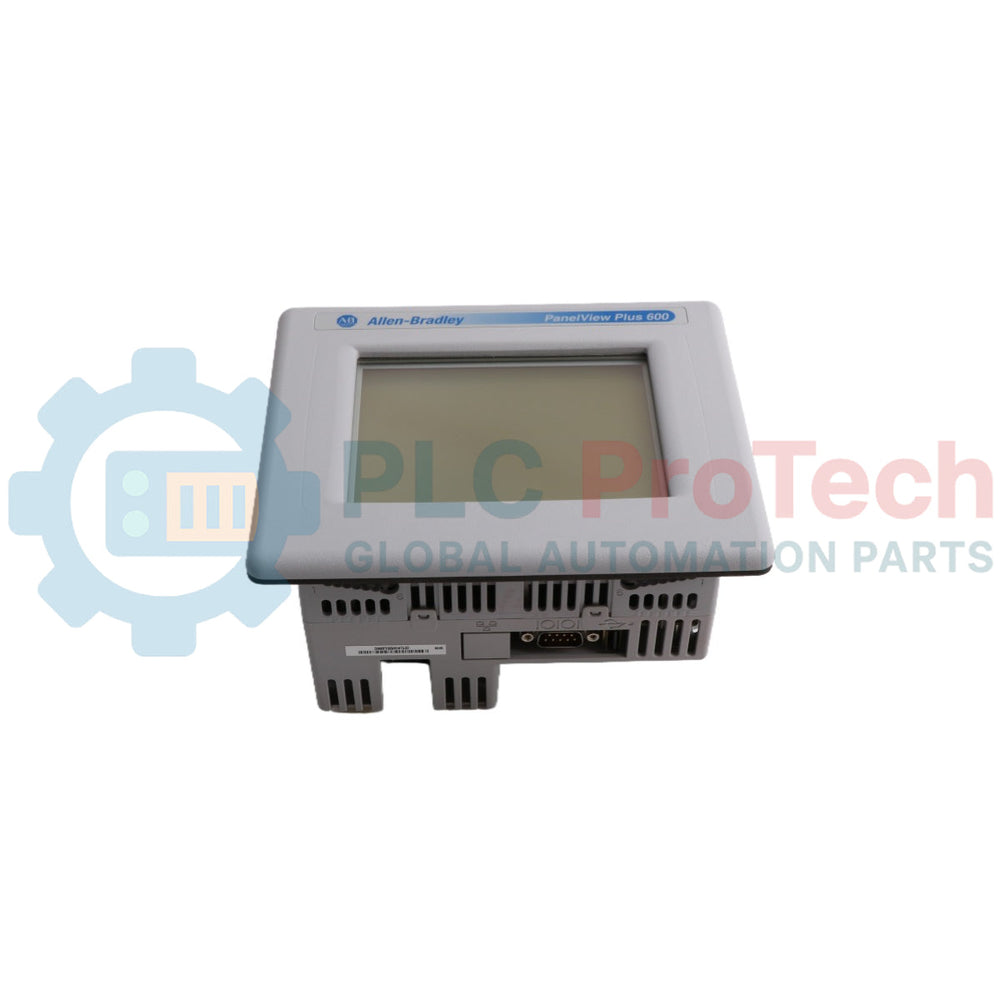

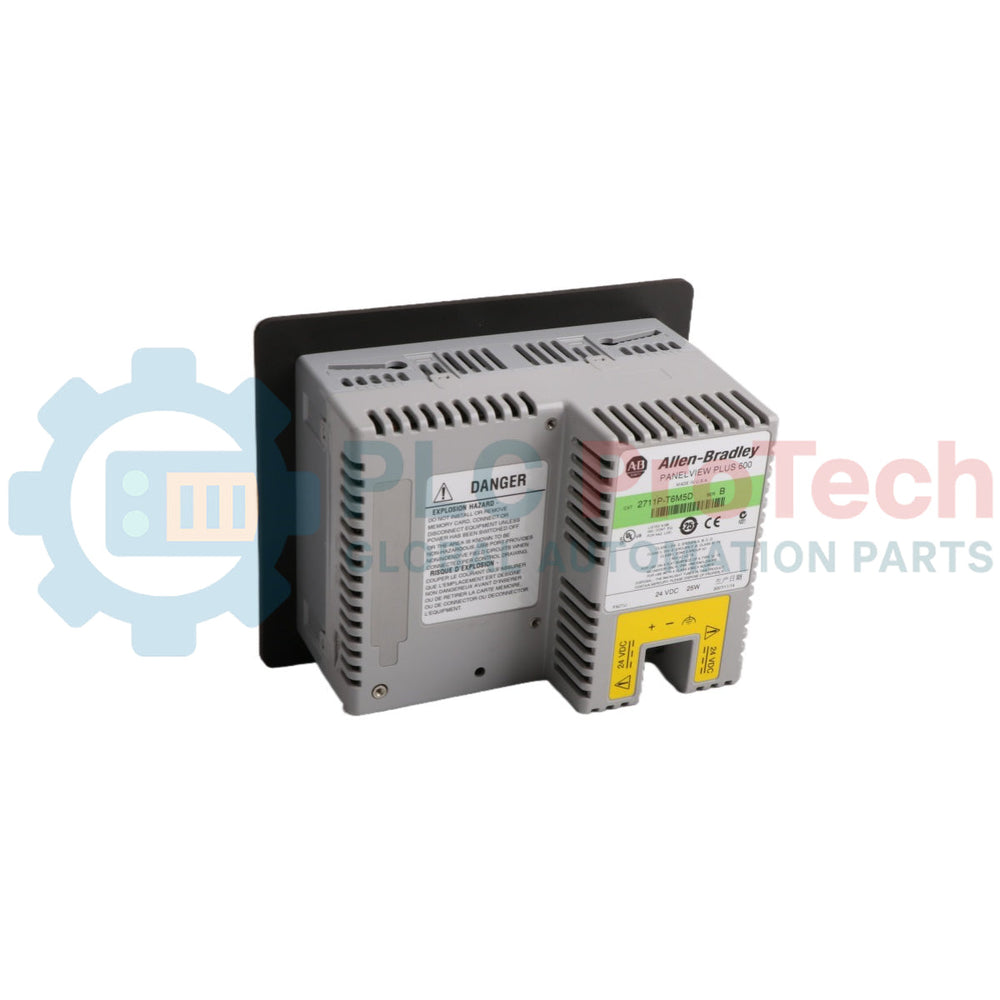

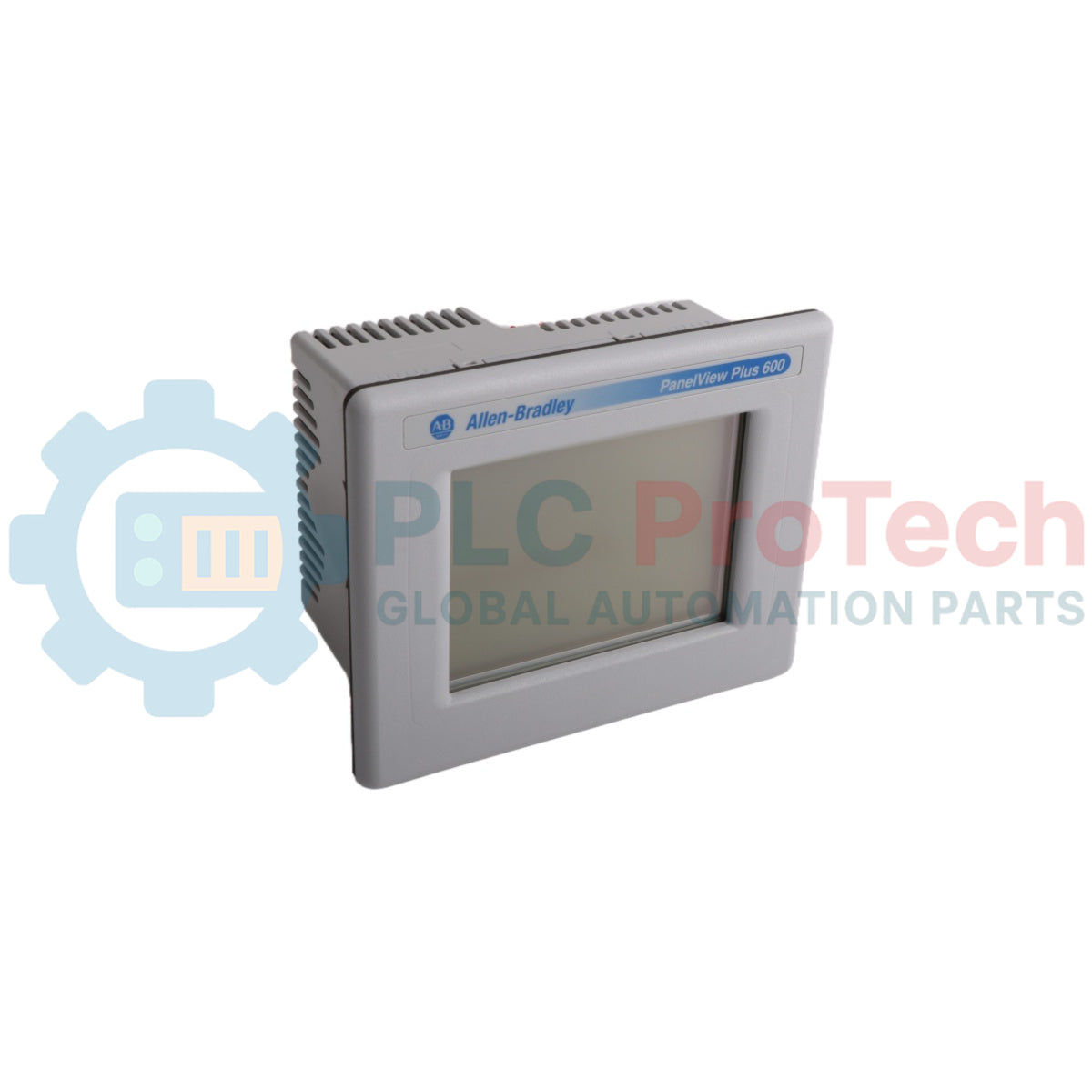

El Allen-Bradley 22B-A8P0N104 (corrección: 2711P-T6M5D8) es un dispositivo de interfaz hombre-máquina digital configurado como parte de la plataforma de control PanelView Plus 6 600 para proporcionar capacidades locales de visualización y comandos técnicos en líneas de fabricación automatizadas. Esta estación industrial incorpora una pantalla LCD TFT en escala de grises de 5,7 pulgadas, con un área de visualización de 115 x 86 mm (4,5 x 3,4 pulg.) y una resolución digital de 320 x 240 píxeles con una matriz de 16 niveles de gris. La interacción con la interfaz del operador se realiza mediante una pantalla táctil resistiva analógica integrada de 4 hilos, diseñada para soportar hasta 1 millón de accionamientos con una fuerza de activación mecánica de entre 10 y 100 gramos. Destinado a enlaces de comunicación serie locales, el dispositivo incorpora una interfaz de conexión RS-232 integrada que ejecuta la transferencia de datos punto a punto en una longitud máxima de línea operativa de 15 metros mediante los protocolos de automatización DF1 o DH-485. Los recursos del sistema utilizan 256 MB de RAM y 512 MB de almacenamiento no volátil, ampliable mediante una ranura para tarjetas Secure Digital (SD) integrada compatible con los módulos de almacenamiento flash 1784-SD1 y 1784-SD2.

Características

• Arquitectura de pantalla táctil resistiva analógica integrada de 4 hilos, compatible con la interacción directa con comandos en pantalla.
• Infraestructura de terminal de comunicación RS-232 integrada, optimizada para configuraciones de procesamiento punto a punto.
• Puertos periféricos USB host y de dispositivo dedicados para gestionar interfaces de hardware alternativas, como el seguimiento mediante ratón o teclado.
• Diseño de memoria no volátil ampliable mediante una ranura Secure Digital integrada.
• Asignación fija del teclado numérico de diez teclas de función (F1-F10) para bucles de entrada de comandos localizados.
• Circuito de reloj interno integrado en tiempo real con alimentación de respaldo mediante batería.

Aplicaciones

• Estaciones de control del operador para líneas de automatización de maquinaria industrial independiente.
• Configuraciones de supervisión punto a punto que utilizan controladores DF1 o DH-485 localizados.
• Líneas especializadas de monitoreo de materiales que requieren una visualización limpia del estado en escala de grises.

Especificaciones técnicas

Especificaciones generales

Rendimiento y pantalla

Alimentación y memoria

Comunicación e interfaces

Datos mecánicos

Directrices de instalación

• Alinee cuidadosamente la carcasa del terminal al realizar las distribuciones de instalación del recorte del panel para conservar los parámetros correctos de presión de montaje en panel.
• Conecte una fuente estable de corriente continua que coincida con las condiciones de alimentación de 18-30 VCC para proteger los rieles internos del procesador.
• Asegúrese de que las rutas de las líneas seriales utilicen el enlace de cable de comunicación 2711-NC13 especificado y no superen el límite estructural de 15 metros.
• Evite campos de tensión por vibración mecánica durante el montaje para proteger las curvas de calibración de la pantalla táctil resistiva.
