Controlador CompactLogix 5380 sin energía almacenada Allen-Bradley 5069-L310ER-NSE

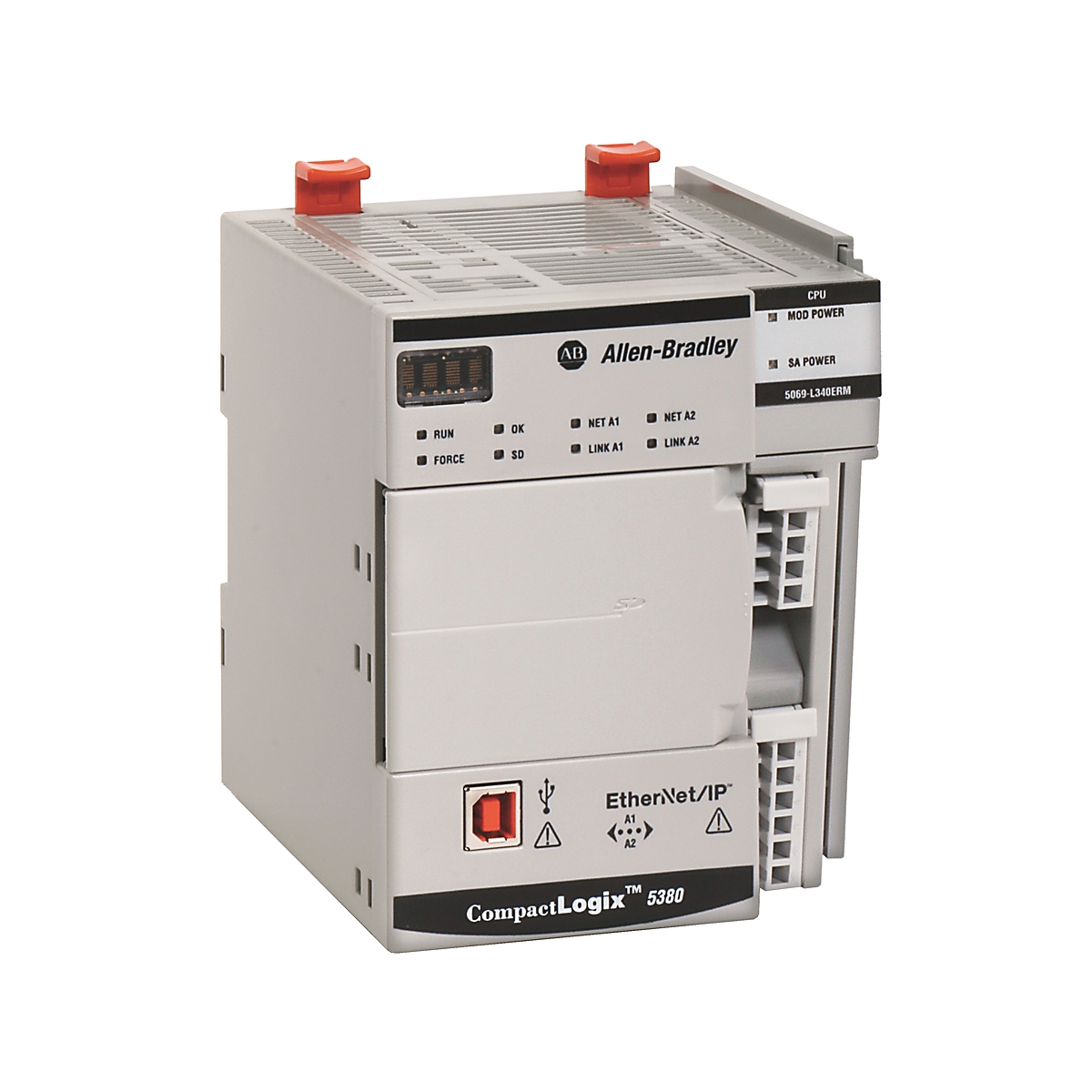

El  5069-L310ER-NSE es una versión especializada del controlador CompactLogix 5380, diseñada para entornos donde la «energía almacenada» representa un riesgo para la seguridad física o la protección. Aunque conserva las características principales de alto rendimiento de la serie 5380, está diseñada específicamente para áreas peligrosas o restringidas, como minas, plantas de fabricación de explosivos o centros de datos de alta seguridad, donde están prohibidos los condensadores tradicionales que almacenan energía.

Especificaciones técnicas principales

Capacidades principales

1. Tecnología sin energía almacenada (NSE)

Los controladores CompactLogix estándar utilizan módulos internos de almacenamiento de energía (condensadores) para escribir los datos en la memoria no volátil durante un corte de alimentación. La  versión NSE elimina estos componentes. Esto garantiza que, al cortar la alimentación, la energía disipada esté por debajo del umbral necesario para provocar una ignición en atmósferas explosivas, cumpliendo estrictos requisitos para  áreas peligrosas y  seguridad intrínseca .

2. Ethernet Gigabit doble y alto rendimiento

A pesar de sus características de seguridad especializadas, mantiene el rendimiento de la serie 5380:

• Rendimiento Gigabit: los dos puertos de 1 Gbps admiten un intercambio de datos de alta velocidad.

• Modo IP doble: permite segmentar la red, aislando el tráfico de E/S a nivel de máquina de las redes empresariales de nivel superior.

• Compatibilidad con DLR: admite Device Level Ring para una alta disponibilidad de red.

3. Bus posterior 5069 de alta velocidad

Utiliza la plataforma de E/S Compact 5069, que proporciona tiempos de escaneo mucho más rápidos y mayor precisión para aplicaciones críticas en cuanto al tiempo, en comparación con la serie 1769 anterior.

Preguntas frecuentes técnicas

¿Cómo gestiona la versión NSE los datos durante un corte de alimentación?

Como el  5069-L310ER-NSE carece de la energía interna necesaria para escribir datos en la tarjeta SD durante un apagado inesperado, se perderán todos los datos que no se hayan guardado previamente en la memoria no volátil o sincronizado con un sistema SCADA/BD. En estas aplicaciones, los ingenieros suelen utilizar una fuente de alimentación ininterrumpida (UPS) externa si la conservación de datos es fundamental.

¿Puedo utilizarlo para control de movimiento?

No. El  5069-L310ER-NSE no tiene la designación «M». Si necesita movimiento integrado en un formato sin energía almacenada, deberá buscar una variante «ERM-NSE», aunque el L310ER-NSE se utiliza principalmente para lógica discreta y de procesos.

¿Qué significan «SA Power» y «MOD Power» en esta unidad?

La arquitectura 5069 separa las alimentaciones:

• MOD Power: alimenta la lógica interna del controlador.

• SA Power: alimenta los circuitos del lado de campo de los módulos de E/S. Ambas deben conectarse mediante un bloque de terminales extraíble (RTB).

Guía de ingeniería e instalación

• Dependencia de alimentación externa: como esta unidad no puede mantener su propia alimentación de respaldo, asegúrese de que la lógica de su aplicación esté diseñada para reinicios «limpios». Utilice la tarjeta 1784-SD2 para almacenar el proyecto, pero tenga en cuenta que los valores de las etiquetas volverán a su último estado guardado después de apagar y encender el equipo.

• Montaje: montaje horizontal estándar en carril DIN. Al igual que otros controladores 5380, requiere un espacio adecuado para la disipación térmica, ya que el procesador de alta velocidad genera un calor considerable.

• Entornos seguros: la serie NSE se exige con frecuencia en instalaciones gubernamentales o militares seguras, donde la capacidad de un dispositivo para mantener una carga —y, por tanto, conservar potencialmente datos en la memoria— después de retirar la alimentación se considera una vulnerabilidad de seguridad.

Ventajas para ingeniería

El  5069-L310ER-NSE es el estándar del sector para la  seguridad en ubicaciones peligrosas. Permite a los responsables de planta implementar un controlador Logix moderno de alta velocidad en zonas donde antes tenían que depender de tecnología más antigua y menos capaz. Al eliminar la energía almacenada, Rockwell ha proporcionado una vía para modernizar la manipulación de explosivos, el procesamiento químico y las operaciones mineras subterráneas sin comprometer los protocolos de seguridad.
