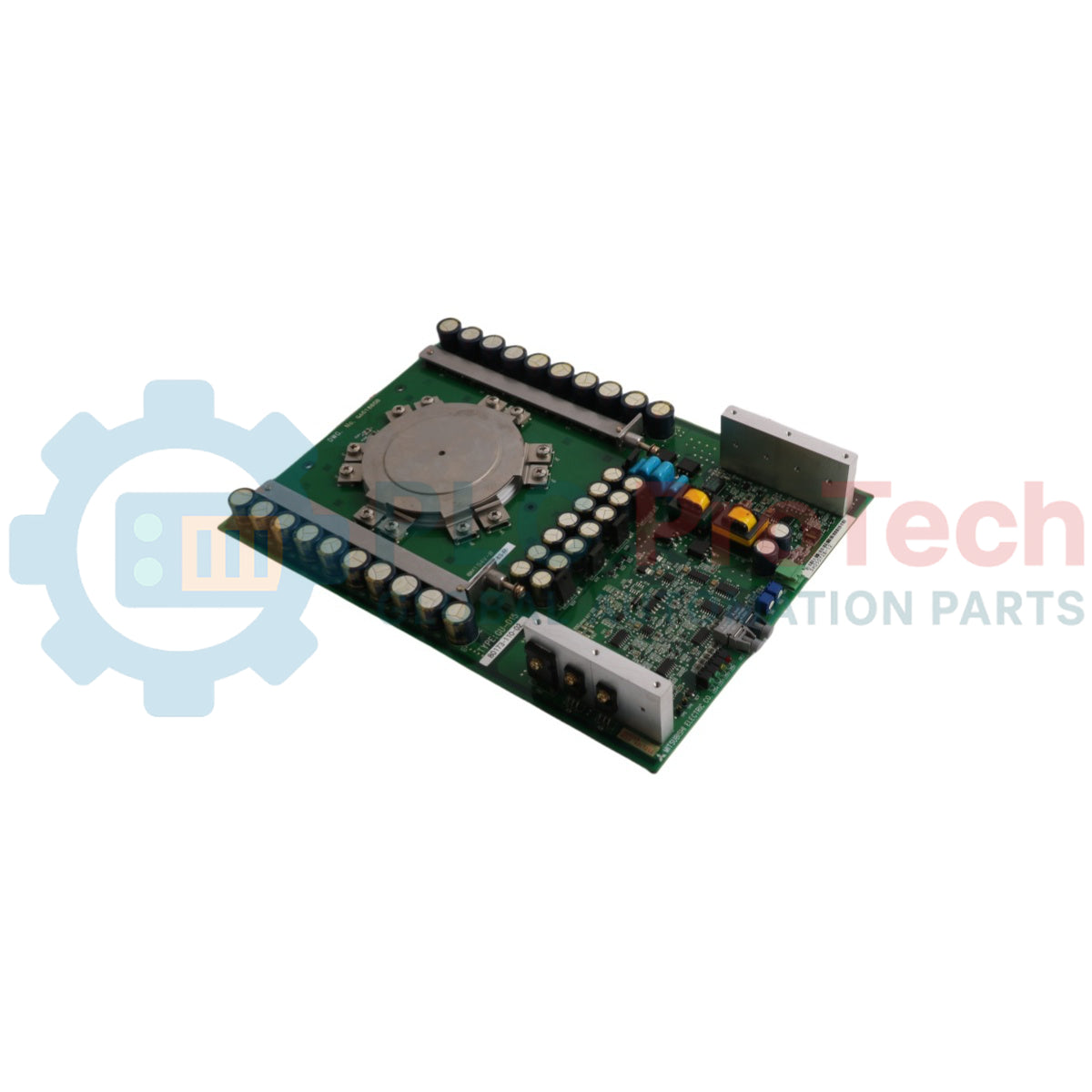

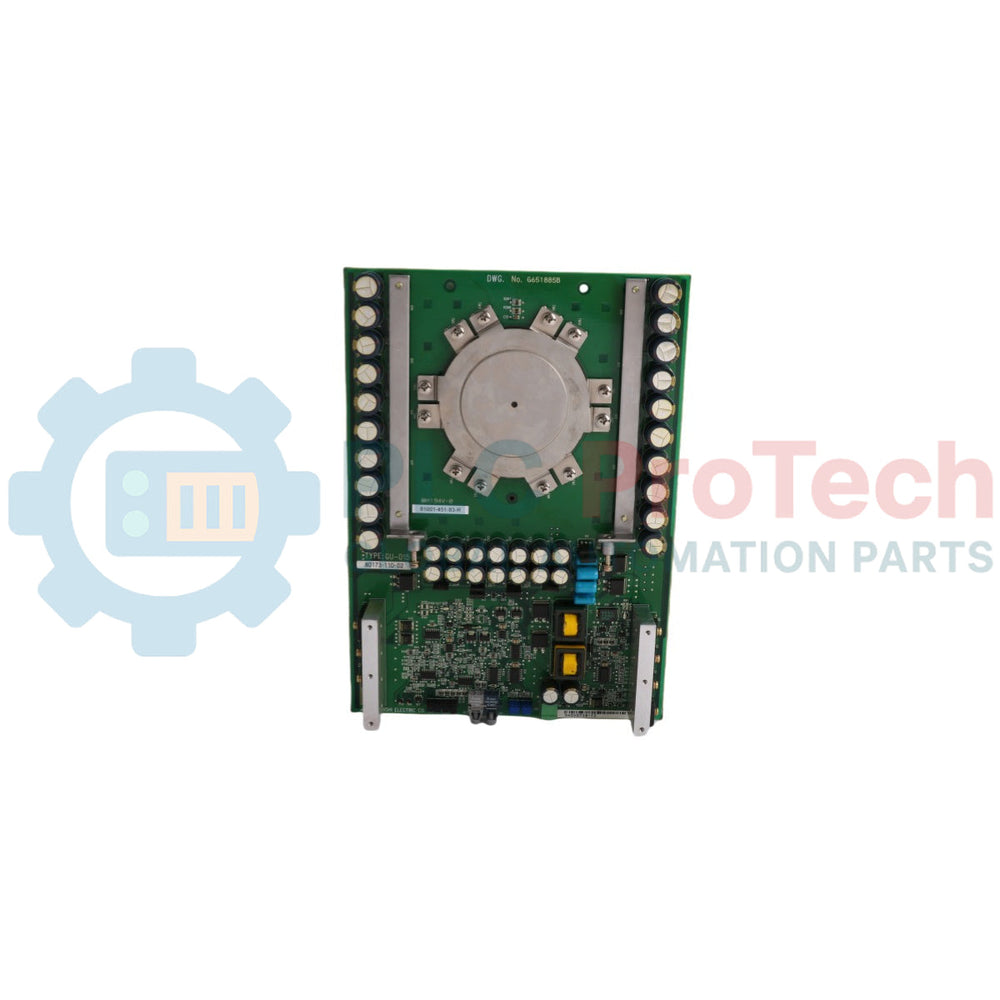

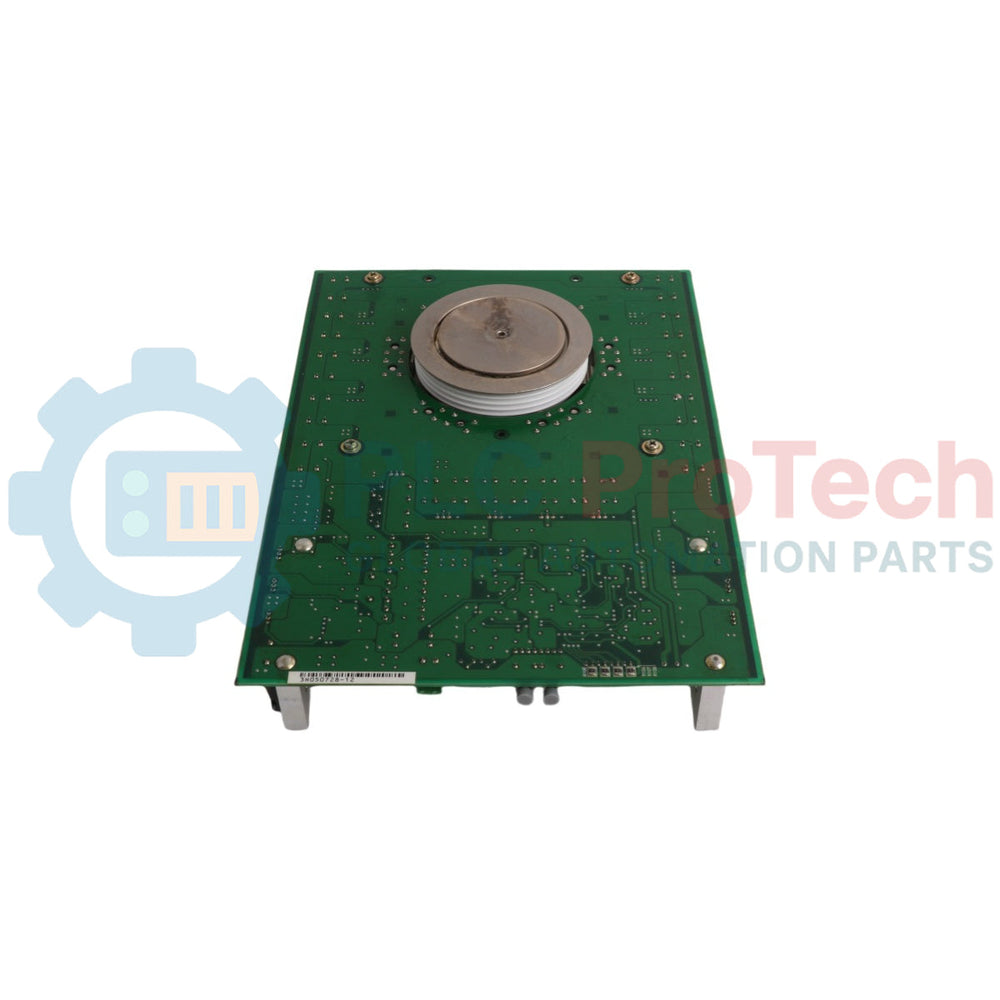

Allen-Bradley 80172-110-02-3 SMC unidad de tiristor

Descripción

El Allen-Bradley 80172-110-02-3 es una unidad de tiristor de apagado conmutado por compuerta (GCT), diseñada para subconjuntos de conmutación de motores de estado sólido. Esta unidad de tiristor funciona dentro de estructuras de arrancadores suaves SMC-3 para gestionar las reducciones de tensión de fase de estado sólido y los parámetros de rampa durante las secuencias de aceleración y desaceleración de motores eléctricos. Con una tensión de control nominal de 110-120V AC, el 80172-110-02-3 modula rutas de conducción de alta potencia mediante lógica de conmutación integrada para limitar los picos elevados de par mecánico y las corrientes de irrupción eléctrica. El conjunto presenta un diseño integrado que encaja directamente en las configuraciones de polos de potencia del arrancador suave, proporcionando una estructura compacta para sistemas industriales de gestión de motores.

Características

• Integra una arquitectura de conmutación de apagado conmutado por compuerta (GCT) para un control preciso de la conmutación
• Utiliza una configuración compacta adaptada específicamente a las rutas de polos de potencia estándar de los arrancadores suaves
• Admite un alto rendimiento en ciclos térmicos, necesario para tareas de arranque industrial repetitivas

Aplicaciones

• Bucles de aceleración con rampa de tensión controlada en sistemas industriales de arrancadores suaves SMC-3
• Instalaciones de arranque de motores con tensión reducida para motores de inducción trifásicos
• Subpaneles de gestión del par y la corriente de irrupción para maquinaria de servicio pesado

Especificaciones técnicas

Directrices de instalación

• Protección contra descargas electrostáticas: Utilice pulseras antiestáticas debidamente conectadas a tierra durante la manipulación, ya que las pistas de control de la compuerta son sensibles a los daños por ESD.
• Alineación del compuesto de interfaz térmica: Limpie minuciosamente la superficie de contacto del disipador térmico y aplique una capa uniforme de grasa térmica antes de fijar el módulo, para garantizar una disipación térmica óptima.
• Comprobación de reducción de capacidad por altitud: Verifique las condiciones del entorno operativo si realiza la instalación en sitios que superen el umbral de altitud nominal de 1000m (3300 ft).
• Verificación de la ventilación del envolvente: Compruebe que los ventiladores o las rejillas del panel mantengan la temperatura ambiente interna circundante dentro de los límites requeridos en condiciones de carga completa.
