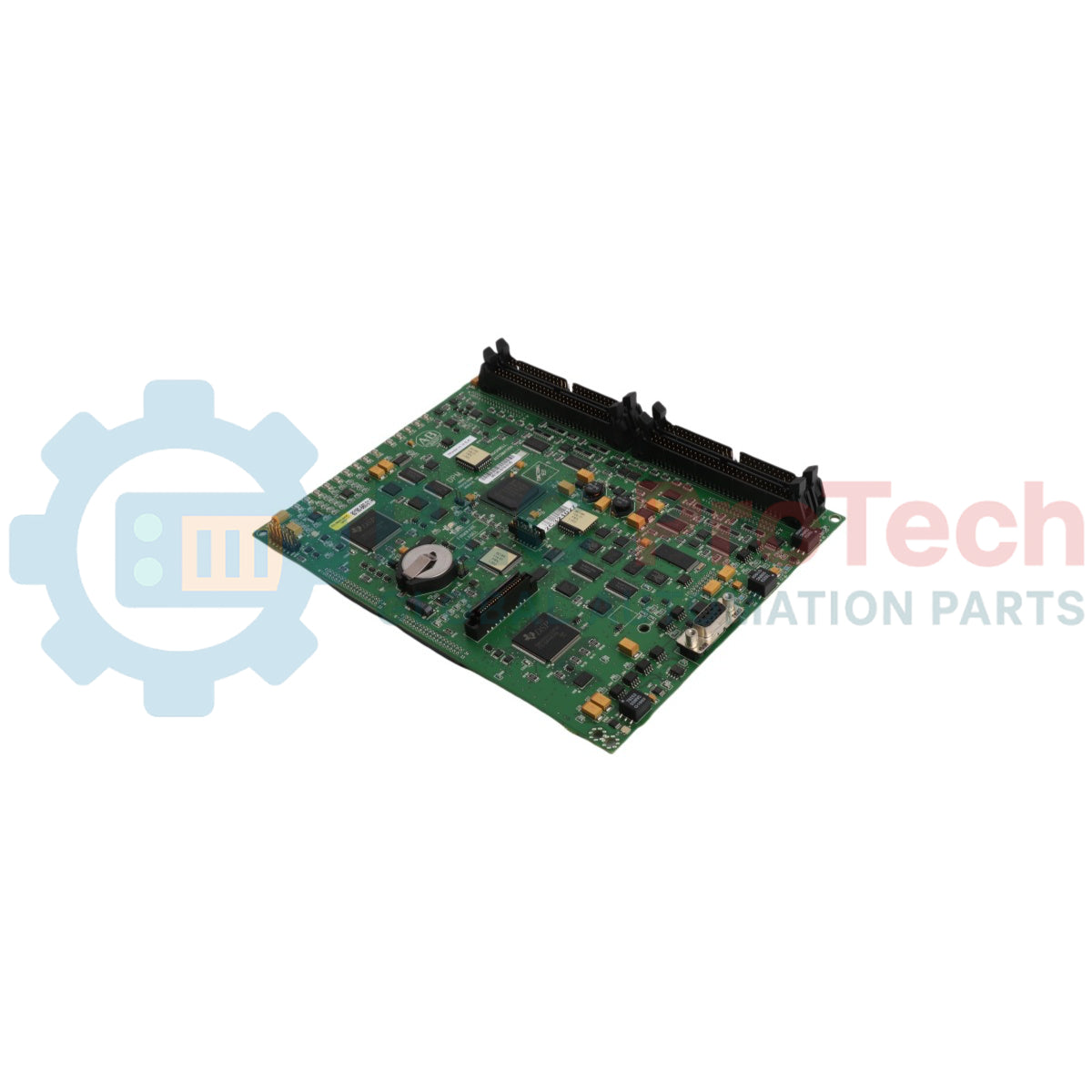

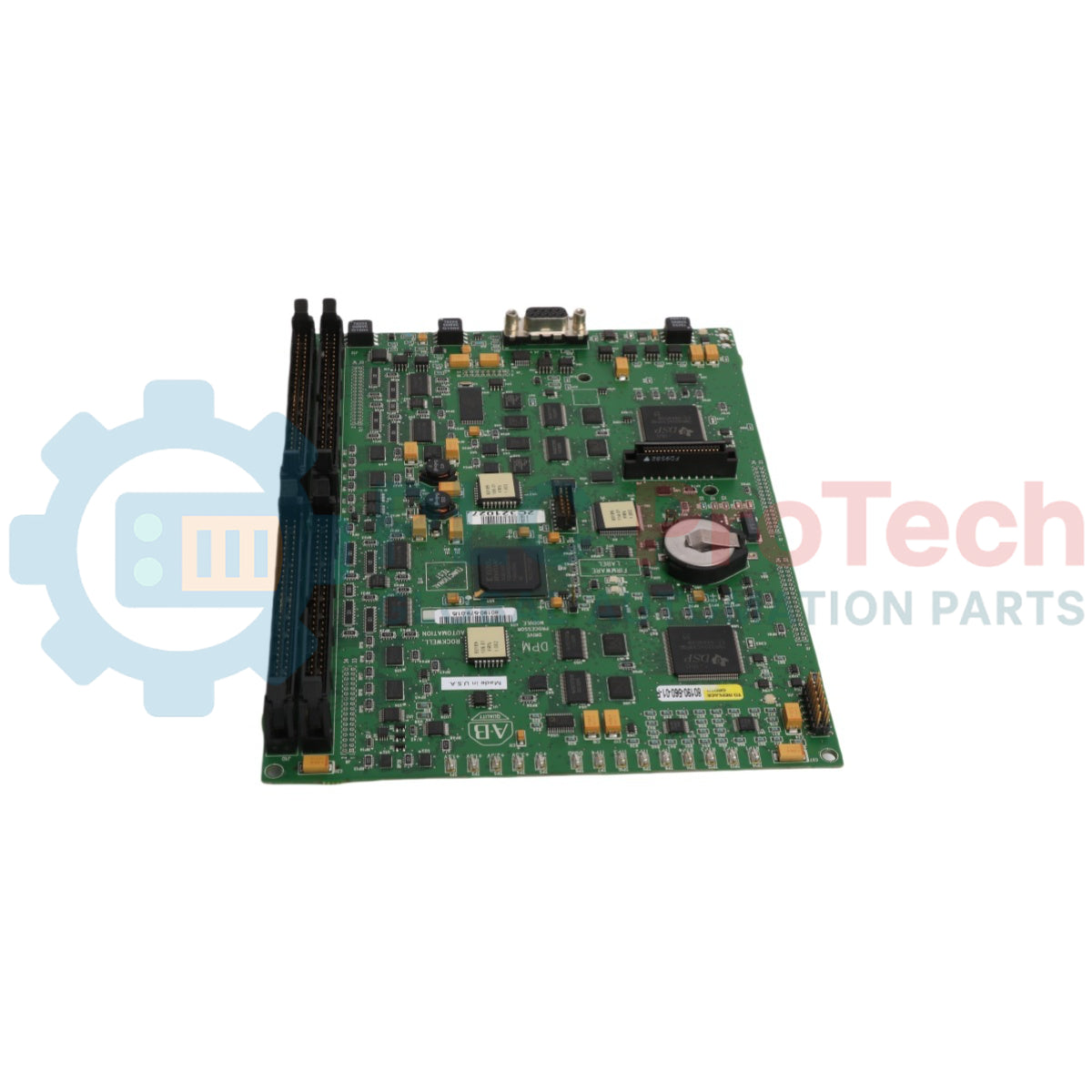

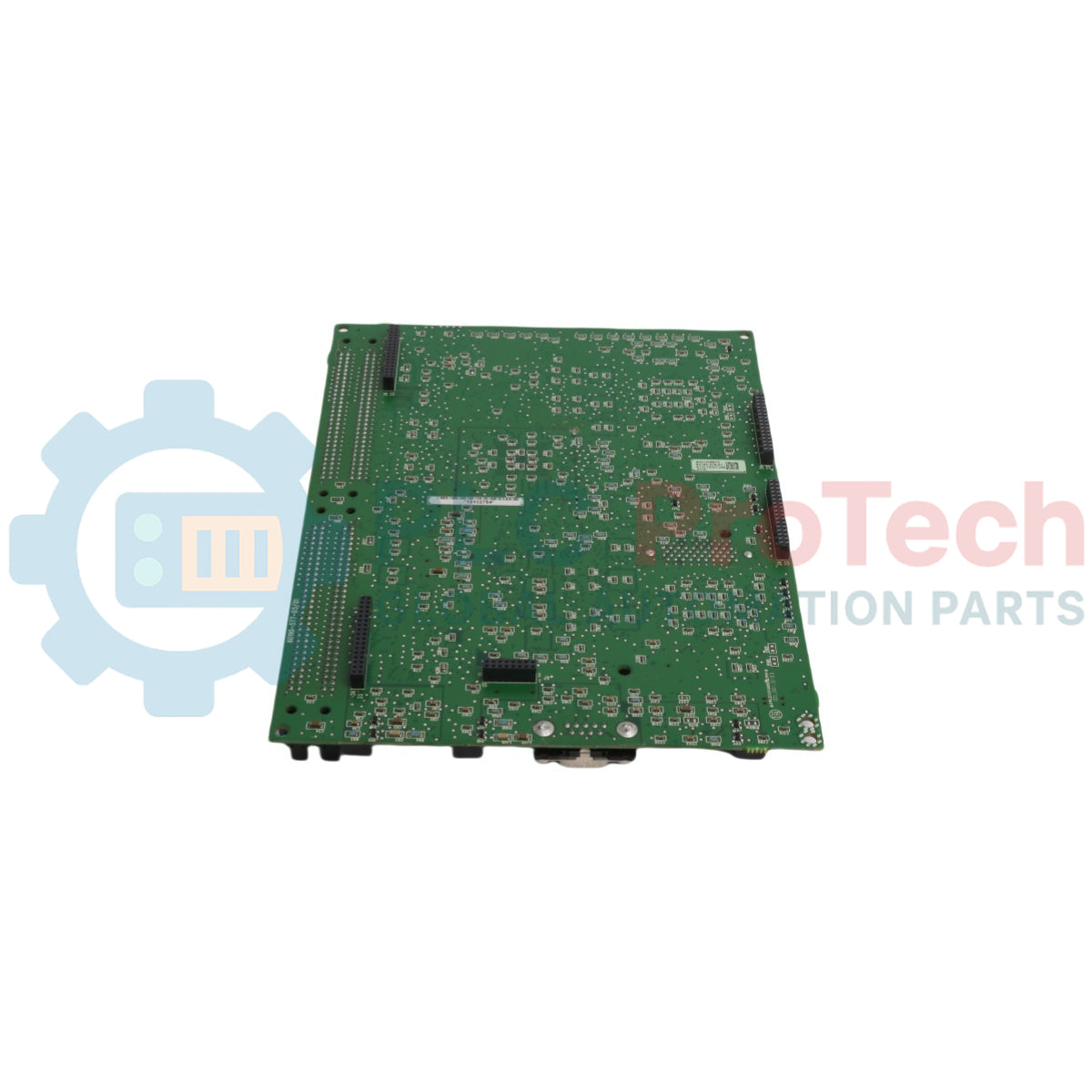

Tarjeta de control analógico Allen-Bradley PowerFlex 7000 80190-560-01-R para variador de 18 pulsos

SKU Allen Bradley 80190-560-01-R

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Allen-Bradley

  • Número de producto: Allen Bradley 80190-560-01-R

  • País de origen:Estados Unidos

  • Tipo de producto: Placa de control analógico

  • Código de barras: 8537101190

  • Pago: Transferencia bancaria, Western Union

  • Peso: 650g

  • Dimensiones: 280 mm × 220 mm × 35 mm

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Descripción

La tarjeta Allen-Bradley 80190-560-01-R es una tarjeta de control analógico (ACB) específica de hardware, configurada exclusivamente para la integración estándar en los sistemas de variadores de CA de media tensión PowerFlex 7000 Bulletin 7000A, 7000 y 7000L que funcionan con una topología de rectificador dedicada de 18 pulsos. En lugar de funcionar como una interfaz genérica, esta tarjeta ejecuta la supervisión de parámetros a nivel de hardware propia de las configuraciones de alta potencia con puentes múltiples, actuando como el concentrador local de seguimiento analógico dentro del armario de control del variador.

La utilidad técnica principal de la 80190-560-01-R consiste en el seguimiento en tiempo real del estado eléctrico y la realimentación del diagnóstico mecánico de refrigeración. Incorpora circuitos dedicados para gestionar las líneas de hasta cuatro unidades independientes de fuentes de alimentación internas de CA/CC, evaluando continuamente los niveles de umbral para registrar automáticamente eventos de fallo de CA y fallo de CC. Al mismo tiempo, la tarjeta suministra circuitos de tensión de excitación calibrados a los transductores de presión diferencial de los conjuntos de ventiladores de refrigeración, evalúa la continuidad del flujo de aire y supervisa los parámetros operativos en las redes de puentes esclavos para imponer un equilibrio estricto de corriente y una alineación de fase durante los ciclos de transferencia síncrona de alta inercia.

Características

  • Diseñada exclusivamente para la alineación directa mediante inserción en ranura con estructuras de variadores de media tensión PowerFlex 7000 de 18 pulsos de Allen-Bradley.
  • Arquitectura de supervisión de cuatro canales diseñada para gestionar simultáneamente la realimentación de hasta 4 fuentes de alimentación internas independientes.
  • Líneas de alimentación para procesamiento de señales analógicas de baja deriva que evitan errores de lectura de sensores de alta resistencia o disparos falsos del sistema.
  • Fuente de alimentación de diagnóstico integrada que suministra directamente una línea de excitación de +15 V CC a los transductores de presión diferencial del conjunto de refrigeración.
  • Lógica de generación de fallos a nivel de hardware configurada para activarse instantáneamente durante caídas de tensión de la línea de CA o del bus de CC.
  • Compatibilidad completa de conectores multipin con el conjunto de placas posteriores del módulo procesador del variador (DPM).

Aplicaciones

  • Secuenciación de fases y verificación del equilibrio de corriente del rectificador esclavo de puente múltiple en estructuras de variadores de 18 pulsos.
  • Supervisión en tiempo real del estado del ventilador de refrigeración de la cabina mediante entradas de transductores de presión de aire diferencial localizados.
  • Supervisión de caídas de la fuente de alimentación y aislamiento de fallos en centros de control de motores (MCC) de media tensión.
  • Operaciones de transferencia síncrona de alta potencia que requieren un escalado preciso de la realimentación analógica.

Especificaciones técnicas

Categoría de parámetros Detalles de las especificaciones
Tipo de producto Tarjetas de control del variador PowerFlex 7000
Compatibilidad del sistema Variadores de CA de media tensión PowerFlex 7000 (bastidor A, bastidor B, bastidor C)
Restricción del rectificador Solo configuraciones de 18 pulsos
Nodos de hardware supervisados Hasta 4 módulos internos de alimentación de CA/CC
Umbral de disparo por baja tensión de CA Activa el registro de fallos cuando la línea cae por debajo de 85 V RMS
Umbral de disparo por baja tensión de CC Activa el registro de fallos cuando la línea cae por debajo de 49 V CC
Nivel de evaluación del bus de control Bucle nominal de seguimiento del hardware de 56 V CC
Salida de excitación del transductor Alimentación dedicada del terminal de +15 V CC
Peso neto aproximado de la placa 0,65 kg (1,43 lb)
Peso bruto estimado de envío 1,20 kg (2,65 lb), incluido el embalaje protector antiestático reforzado
Dimensiones estimadas de envío 350 mm x 300 mm x 100 mm (apto para transporte aéreo urgente)

Conexiones / interfaces

Pin del conector Función
Pines 14-15 del terminal J1 Bucle de entrada de detección directa de la alimentación interna de control de 120 V CA
Pines 1, 2 y 3 del terminal J9 Alimentación de bucle dedicada de +15 V CC y ruta de realimentación analógica para el transductor de presión diferencial
Pines 1-2 del terminal J15 Punto de conexión de supervisión del sistema para el bus interno de control del accionamiento de 56 V CC
Nodo de conexión J18 Entrada de línea de seguimiento de la señal discreta de fallo de CC procedente del módulo de alimentación 1
Nodo de conexión J19 Entrada de línea de seguimiento de la señal discreta de fallo de CC procedente del módulo de alimentación 2
Nodo de conexión J20 Entrada de línea de seguimiento de la señal discreta de fallo de CC procedente del módulo de alimentación 3
Nodo de conexión J21 Entrada de línea de seguimiento de la señal discreta de fallo de CC procedente del módulo de alimentación 4

Directrices de instalación

  • Requisito de manipulación contra ESD: El personal debe llevar una pulsera antiestática ESD verificada y conectada a tierra antes de tocar los componentes de la placa, para eliminar los riesgos de daños estáticos en los amplificadores operacionales A/D de precisión.
  • Desenergización de la alimentación de control: Aísle todas las alimentaciones entrantes de media tensión y desconecte por completo las conexiones de control de baja tensión de 120 V CA / 56 V CC antes de retirar físicamente la placa de circuito.
  • Verificación del asentamiento de los conectores: Asegúrese de que los bloques de terminales (J1, J9, J15 y J18–J21) estén completamente insertados y enclavados para evitar desplazamientos de los contactos de los terminales o fallos no comandados del accionamiento.
  • Separación de los cables de señal: Tienda el cableado analógico de baja tensión conectado al conector J9 completamente alejado de los componentes de potencia de alta tensión o de las rutas de disparo de compuerta SGCT para mitigar la inducción de ruido EMI.
  • Comprobación de parámetros del sistema: Realice una verificación de correspondencia de parámetros mediante el terminal del operador después de la instalación para garantizar que las nuevas características de la placa se correlacionen perfectamente con el perfil de firmware DPM activo.

Preguntas frecuentes

¿Por qué esta placa solo puede utilizarse en sistemas de accionamiento PowerFlex 7000 de 18 pulsos?

La placa está configurada físicamente con circuitos de seguimiento especializados para la realimentación de rectificadores multifuente, lo que la hace incompatible con las topologías estándar de 6 pulsos o PWM.

¿Qué límite de hardware específico activa una falla de entrada de CA en esta tarjeta de control?

El lazo integrado de seguimiento de voltaje iniciará inmediatamente un código de falla de CA cuando la línea de control de entrada muestreada caiga por debajo de 85 V RMS.

¿Dónde está conectado exactamente al cableado de la tarjeta el lazo de diagnóstico interno de 120 V CA?

La línea de diagnóstico de 120 V CA se conecta directamente a la capa de terminales del variador mediante los pines 14 y 15 del bloque de conectores J1.

¿A qué umbral mínimo indica la tarjeta una falla de CC de la fuente de alimentación interna?

Se ejecuta una falla de CC a nivel de hardware si alguna línea de alimentación supervisada cae por debajo de 49 V CC.

¿Qué terminal del conector integrado se encarga de comprobar el bus de control de CC principal de 56 V del variador?

El bus de control de CC nominal de 56 V del variador se comprueba directamente mediante los pines 1 y 2 de la interfaz del conector J15.

¿Puede el 80190-560-01-R alimentar un transductor de flujo de aire sin fuentes auxiliares externas?

Sí, la tarjeta cuenta con un circuito integrado de alimentación de lazo que proporciona +15V CC a través del terminal J9 específicamente para los transductores de presión diferencial del gabinete.

¿Qué problema subyacente de un componente provoca una falla RecAnlg SelfTest al inicializar el variador?

Esta falla indica que, durante las comprobaciones automatizadas de encendido, las rutas internas de escalado analógico de la tarjeta detectaron un desplazamiento de corriente continua que superó las tolerancias programadas.

¿Es seguro sustituir esta tarjeta por un módulo 80190-560-02-R durante el mantenimiento?

No, la variante -02-R cuenta con diseños de circuitos distintos asignados a líneas de variadores alternativas (como los sistemas de 6 pulsos) y no puede sustituir a una tarjeta de variador de 18 pulsos.

¿En cuántos módulos de alimentación internos independientes puede realizar esta tarjeta comprobaciones de diagnóstico simultáneamente?

La tarjeta está diseñada con cuatro puertos de monitoreo de entradas independientes dedicados (etiquetados de J18 a J21) para realizar diagnósticos de seguimiento en hasta cuatro fuentes de alimentación independientes.

¿Qué solución de problemas en campo se requiere si se procesa una falla de presión a través del conector J9?

Los equipos de mantenimiento deben confirmar el funcionamiento del ventilador de refrigeración principal, comprobar que los filtros de entrada del gabinete no estén obstruidos ni sucios y medir los límites de voltaje de seguimiento en el conector J9.

¿Esta tarjeta de control de 18 pulsos admite la función integrada estándar Safe Torque Off?

No, las limitaciones de hardware establecidas por el fabricante en los variadores PowerFlex 7000 estándar de 18 pulsos impiden el uso simultáneo de la opción Safe Torque Off.

¿Cómo ayuda esta tarjeta a proteger los conjuntos de puentes rectificadores esclavos?

Recopila datos analógicos localizados para garantizar un seguimiento preciso de la distribución de corriente y la supervisión del equilibrio de voltaje en los puentes esclavos conectados en paralelo.
