B&R X20AI4632-1 módulo de entrada analógica diferencial X20

Capacidades técnicas y supervisión del proceso

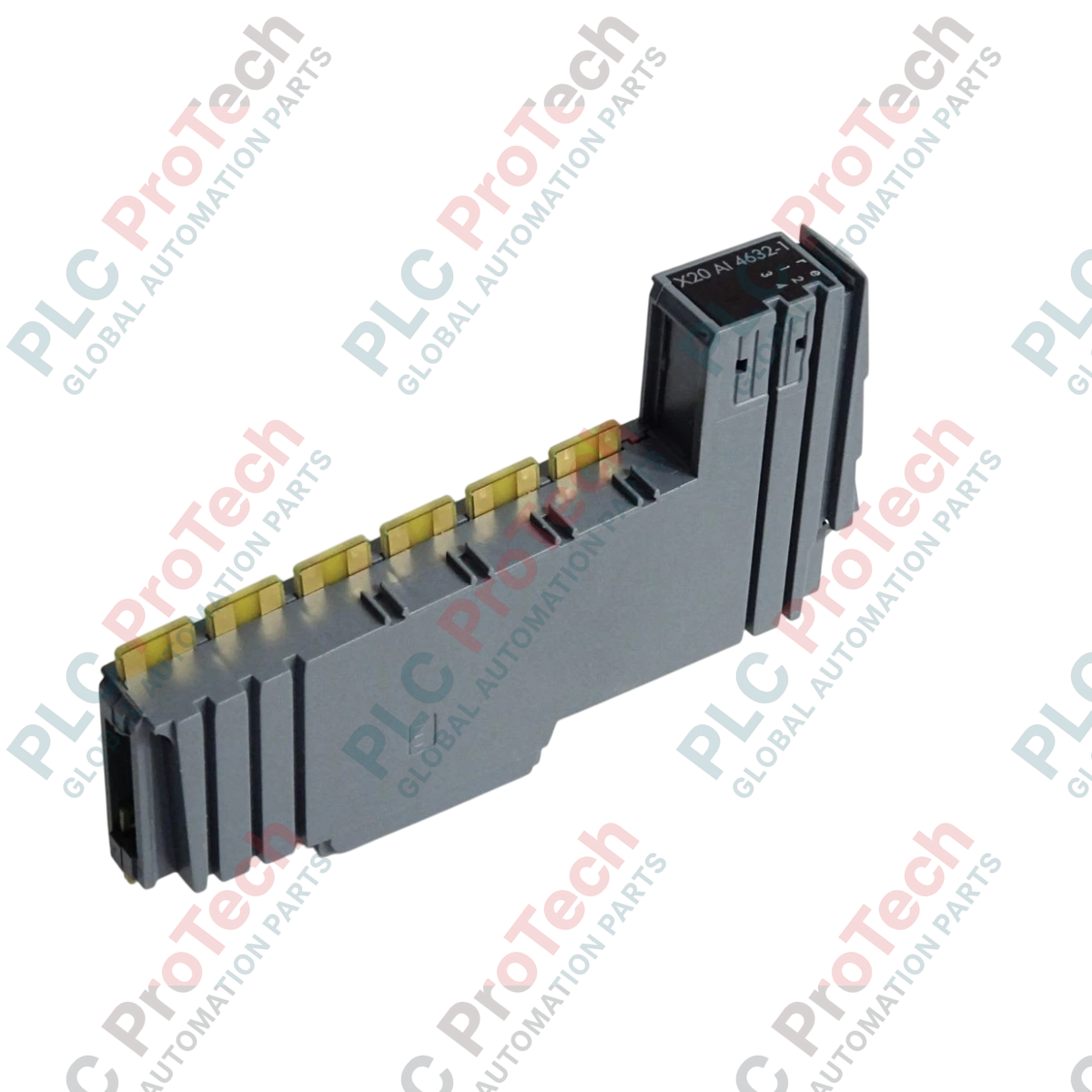

El B&R X20AI4632-1 (X20AI4632-1) es un módulo de entradas analógicas diferenciales de 4 canales y alto rendimiento, diseñado específicamente para el ecosistema modular de automatización B&R X20. Implementado en sectores industriales exigentes, como plantas de fundición metalúrgica, líneas de moldeo por inyección de ciclos rápidos y maquinaria sincronizada de fábricas de papel, este módulo captura señales de campo de alta frecuencia. Al proporcionar un seguimiento telemétrico preciso junto con funciones avanzadas integradas de osciloscopio, la unidad permite a los ingenieros diagnosticar fluctuaciones transitorias de las señales directamente desde la capa de control, reduciendo al mínimo el tiempo de retraso de los diagnósticos y evitando el deterioro costoso de los activos.

Acondicionamiento de señales y elementos de diagnóstico

Este avanzado módulo analógico cuenta con cuatro entradas diferenciales configurables de forma independiente, compatibles tanto con señales de tensión dentro de un rango de $\pm 11$ V como con lazos de corriente de 0 a 22 mA. La selección entre recepción de tensión y de corriente se gestiona dinámicamente mediante distintas rutas físicas del bloque de terminales. El panel frontal incorpora completos grupos de LED de diagnóstico que muestran el estado de E/S en tiempo real de cada canal, el estado operativo y el estado general del módulo. El módulo consume unos insignificantes 0.01 W del bus lógico, mientras utiliza 1.5 W de la alimentación interna de E/S para energizar sus circuitos de filtrado.

Matriz de configuración física

Integración del sistema y preguntas frecuentes

¿Cómo se cambia un canal de lectura de tensión a seguimiento de un lazo de corriente?

No se utilizan puentes de hardware ni variables de conmutación de software. El tipo de señal se determina exclusivamente por la forma en que se conecta el cableado de campo al bloque de terminales X20. El módulo utiliza diferentes pines de conexión de terminales para la entrada de tensión y la entrada de corriente. Consulte el esquema oficial de cableado de B&R para el X20AI4632-1 a fin de conectar el transmisor de campo a la fila de terminales adecuada.

¿Cuáles son las ventajas prácticas de la función de osciloscopio integrada?

La función de osciloscopio permite al módulo muestrear valores analógicos a alta velocidad y almacenar los datos sin procesar en un búfer interno. Se puede acceder a estos datos mediante B&R Automation Studio para capturar transitorios de señal ultrarrápidos, picos de tensión o caídas de corriente. Esta función permite a los técnicos solucionar problemas de instrumentación de campo defectuosa sin necesidad de conectar medidores de prueba externos físicos a regletas de terminales activas.

¿Qué medida debe tomarse si el LED de estado del módulo se ilumina en rojo fijo?

Un LED de estado rojo fijo indica un fallo de hardware interno o una discrepancia de configuración entre el módulo físico y el proyecto de software. Verifique que el número de modelo correcto (X20AI4632-1) esté declarado en el árbol de configuración del controlador, inspeccione la conexión del módulo con su base de bus subyacente y asegúrese de que la tensión de alimentación interna de E/S se encuentre dentro de las tolerancias estándar.

Directrices de puesta en servicio e instalación en campo

• Cumplimiento del cableado de los pines de los terminales: Antes de conectar los cables, verifique el formato de señal del transmisor. Conectar un lazo de corriente de 20 mA a un pin de terminal calibrado para la ruta de entrada de $\pm 11$ V provocará cálculos de escalado incorrectos y puede causar estrés térmico en la red de entrada interna. Compruebe dos veces todas las posiciones de los cables con las etiquetas de los terminales.

• Mitigación del ruido diferencial: Utilice siempre cableado apantallado de par trenzado de alta calidad para todos los tendidos de sensores diferenciales. Conecte la malla general del cable directamente a la barra física de conexión a tierra de baja impedancia X20. Mantenga estas rutas analógicas de baja tensión aisladas de las líneas de motores trifásicos y de los contactores de conmutación de alta potencia al menos 200 mm para proteger la integridad de las formas de onda de las señales.

• Cálculo de la energía del segmento de potencial: Asegúrese de incluir completamente la demanda de alimentación interna de E/S de 1.5 W de este módulo en el presupuesto energético del segmento de bastidor local. Si el consumo de potencia acumulado de los módulos adyacentes se aproxima al límite máximo de la fuente de alimentación actual, instale un módulo auxiliar de alimentación de potencial X20 directamente a la izquierda de esta unidad para mantener la estabilidad de la tensión.
