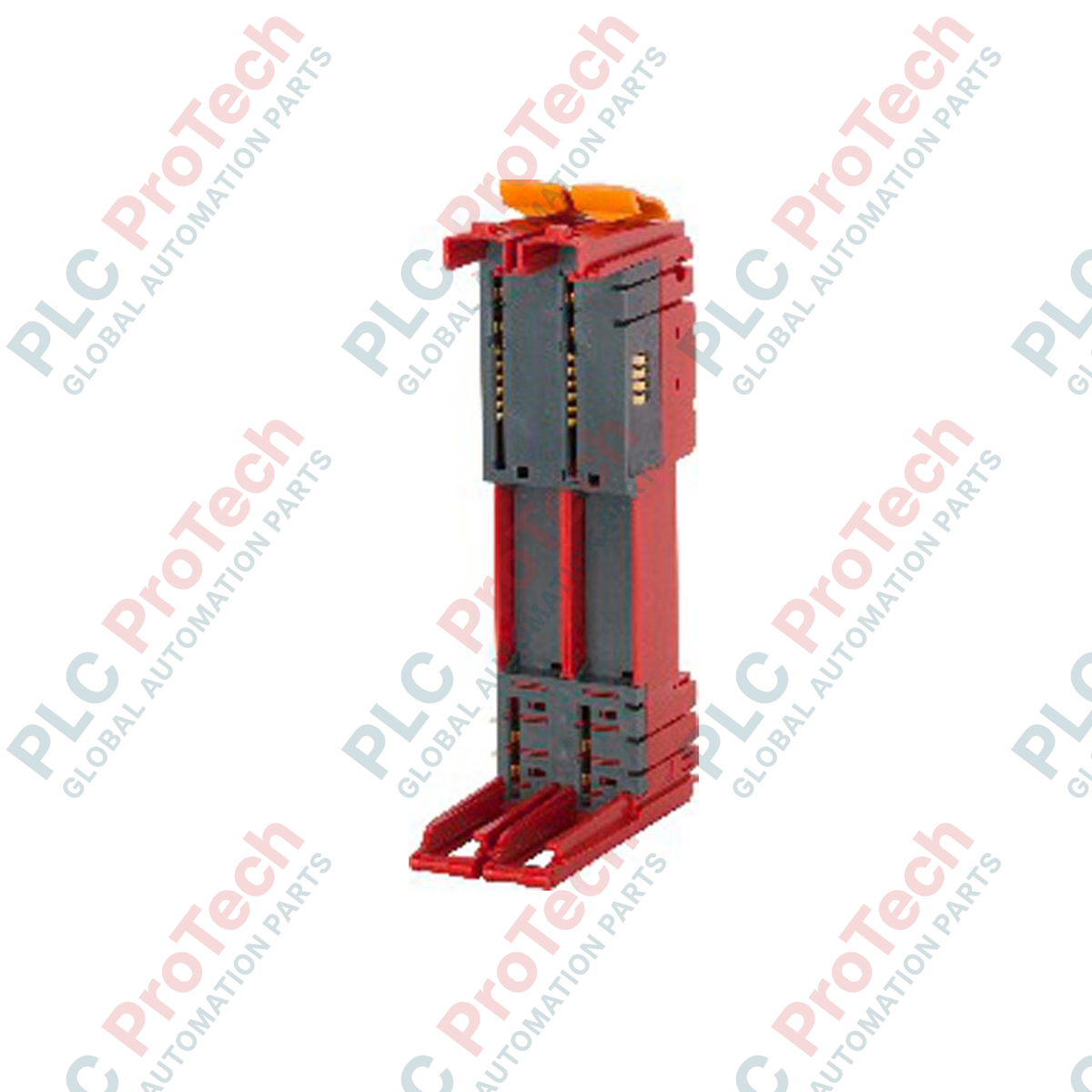

B&R X20BM32 Módulo de bus de alimentación de la serie X20

Descripción general del producto

El X20BM32 (X20BM32) es un módulo de bus de alto rendimiento que actúa como la columna vertebral estructural y eléctrica del sistema B&R X20. Este módulo es una base de bus de alimentación especializada, diseñada para facilitar la distribución de la fuente de alimentación interna de E/S a través del backplane X20. A diferencia de los módulos de bus estándar, el X20BM32 está diseñado para mantener la continuidad de la fuente de alimentación interna de E/S hacia la izquierda, garantizando una integración eléctrica fluida para los módulos posteriores. Su diseño robusto y su alta capacidad de corriente lo hacen indispensable para aplicaciones industriales de servicio pesado, como líneas de ensamblaje automotriz, maquinaria textil y sistemas de envasado de alta velocidad, donde minimizar las caídas de tensión y garantizar la integridad del bus son factores críticos para mantener la disponibilidad operativa.

Distribución de energía y lógica del backplane

El X20BM32 es más que un simple riel de montaje; es un componente activo de la capa de gestión de energía del sistema X20. Está diseñado específicamente para gestionar cargas de alta corriente mientras mantiene un consumo energético insignificante en el bus interno.

• Continuidad de la alimentación interna: Este módulo garantiza que la fuente de alimentación interna de E/S permanezca conectada hacia el lado izquierdo, permitiendo un flujo de energía ininterrumpido a través de un grupo de módulos.

• Alta capacidad de carga: Con una capacidad nominal de carga de contacto permitida de 10 A, puede admitir varias secciones de E/S de alta potencia sin sobrecarga térmica.

• Bajo consumo energético: Con un consumo de energía del bus de solo 0.13 W, el módulo ejerce una carga mínima sobre la alimentación interna del sistema, maximizando la energía disponible para el procesamiento lógico y las comunicaciones.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cómo beneficia a mi diseño del sistema la "carga de contacto permitida de 10 A"?

La capacidad nominal de 10 A permite que el X20BM32 actúe como un robusto nodo de distribución de energía. Garantiza que, incluso cuando un bastidor completo de módulos de salida de 24 VDC conmuta a alta frecuencia, los contactos del backplane puedan soportar la corriente acumulada sin calentamiento resistivo ni caída de tensión.

¿Existen restricciones específicas para instalaciones a gran altitud?

En instalaciones de hasta 2000 m sobre el nivel del mar, el módulo funciona a plena capacidad. Para altitudes superiores a 2000 m, debe aplicarse una reducción de temperatura de 0.5 grados C por cada 100 m. Esto tiene en cuenta la menor capacidad de refrigeración del aire menos denso en entornos de gran altitud.

¿El X20BM32 es compatible tanto con E/S seguras como estándar?

Sí. El X20BM32 proporciona la "base" física y eléctrica del sistema X20. Aunque es un módulo de bus estándar, su capacidad para transportar 10 A lo hace adecuado tanto para módulos de E/S seguras de alto consumo como para secciones de E/S digitales y analógicas estándar.

Guía de ingeniería e instalación en campo

• Puesta a tierra del riel DIN: El X20BM32 depende del riel DIN para la ecualización de potenciales. Asegúrese de utilizar un riel de acero cincado y de conectar el propio riel a la barra principal de tierra del armario mediante un conductor de baja impedancia, para evitar errores del bus inducidos por interferencias electromagnéticas.

• Bloqueo mecánico del módulo: Al encajar el módulo de E/S en el X20BM32, espere a oír el característico "clic". Se recomienda realizar una comprobación adicional de las pestañas de bloqueo naranjas; si el módulo no está perfectamente asentado, la comunicación X2X Link puede ser intermitente.

• Consideración de la orientación: Aunque el módulo admite montaje vertical, recuerde que la temperatura ambiente máxima para las configuraciones verticales suele ser 10 grados C inferior a la de las configuraciones horizontales debido al "efecto chimenea" del calor ascendente. Asegúrese de que haya un flujo de aire adecuado en la parte inferior del bastidor.

Ventajas de ingeniería

El X20BM32 ofrece una estabilidad mecánica superior en comparación con los conectores de bus de plástico estándar. Sus contactos internos chapados en oro están diseñados para ofrecer una alta fiabilidad durante numerosos ciclos, resistiendo la oxidación incluso en entornos industriales húmedos (hasta 95% sin condensación). La protección IP20 del módulo y su amplio rango de temperatura de funcionamiento (-25 a +60 grados C) lo convierten en un componente de "instalar y olvidar" para fabricantes de máquinas a escala mundial que exportan a climas diversos. Su anchura precisa de 12.5 mm garantiza que el espacio ocupado por el armario de control se mantenga lo más compacto posible sin sacrificar la capacidad de manejo de corriente.
