Módulo de entrada digital de alta densidad B&R X20DI9371 X20

Resumen de Monitoreo de Procesos

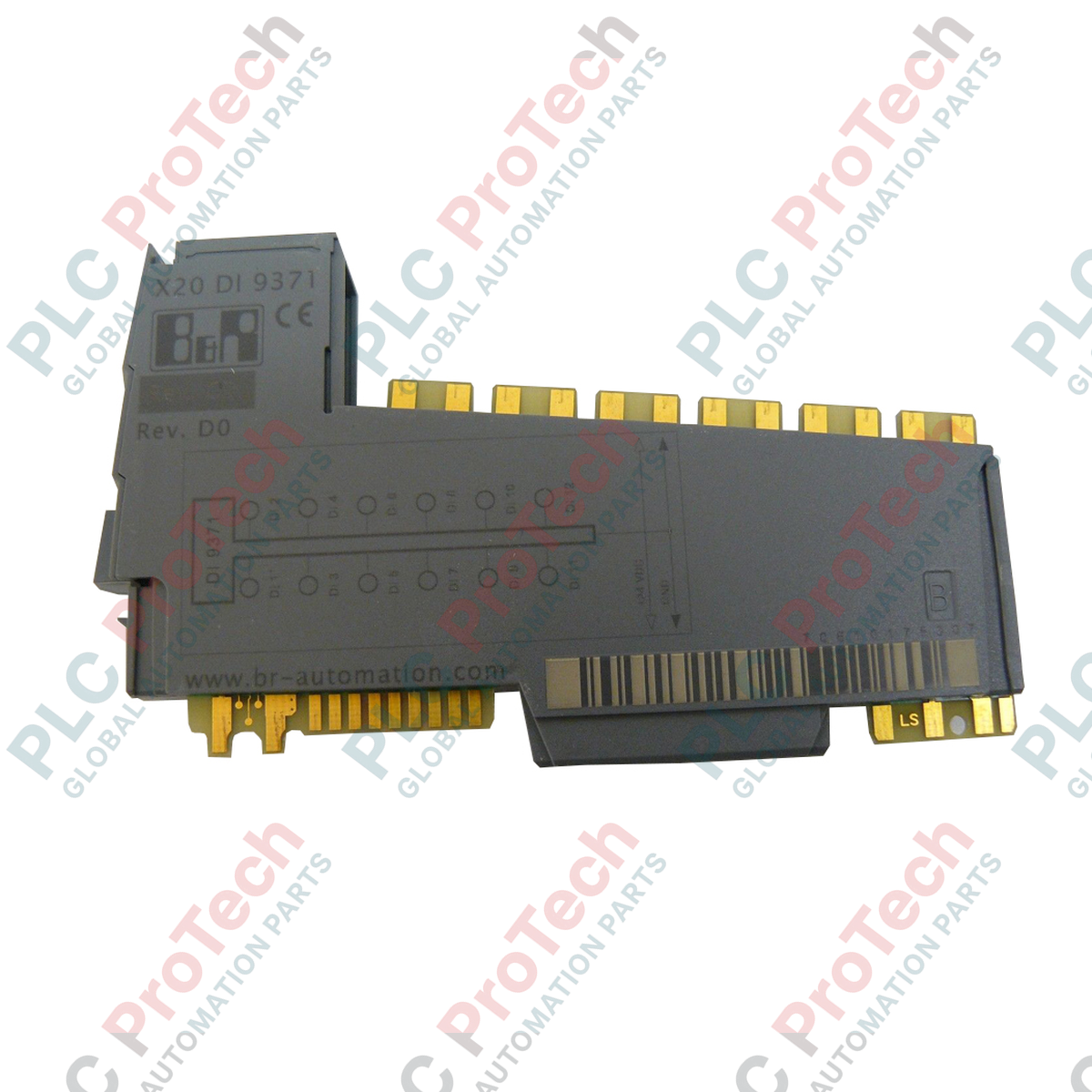

El B&R X20DI9371 (X20DI9371) es un módulo de interfaz de sensor discreto de alta densidad con 12 canales, diseñado para la plataforma de control modular B&R X20. Operando dentro de redes de automatización de alto rendimiento como líneas automatizadas de picking, prensas de estampado metálico y líneas continuas de procesamiento de alimentos, este módulo captura cambios de estado a nivel de campo. Al procesar telemetría en tiempo real de sensores de proximidad, interruptores de límite de seguridad y pulsadores, la unidad asegura una transmisión de señal rápida al procesador central, minimizando la latencia del lazo de control y previniendo fallos en la sincronización de secuencias.

Arquitectura del Circuito y Dinámica del Filtro

Este módulo digital cuenta con 12 canales de entrada configurados para topologías de conexión de 1 cable que ahorran espacio. Diseñado con un circuito de entrada tipo sumidero (NPN) conforme a la norma EN 61131-2 Tipo 1, cada canal presenta una resistencia de entrada típica de 6.4 kΩ y consume 3.75 mA a 24 VDC nominales. Para suprimir el rebote eléctrico de contactos y el ruido inductivo del taller, el módulo incorpora un sistema de filtrado de doble etapa: un filtro de hardware ultrarrápido que opera a ≤100 μs combinado con un filtro definido por software ajustable de 0 a 25 ms en pasos precisos de 0.2 ms.

Matriz de Rendimiento Técnico

Mantenimiento Industrial y Preguntas Frecuentes

¿Cómo se limpia un canal que muestra transiciones falsas positivas en un entorno con alto ruido electromagnético?

Acceda a la ventana de configuración de E/S del módulo dentro de B&R Automation Studio. Aumente el tiempo del filtro de software predeterminado de 1 ms en incrementos de 0.2 ms (hasta 25 ms) para enmascarar picos de voltaje inducidos de alta frecuencia. Si las activaciones falsas continúan, inspeccione el tendido físico del cable del sensor y verifique que el interruptor de proximidad cumpla con los requisitos de interfaz sumidero de 6.4 kΩ.

¿Se puede conectar directamente un sensor estándar de 3 cables tipo sourcing (PNP) a este módulo de entrada?

No. El X20DI9371 utiliza una configuración sumidero, lo que significa que el terminal de entrada requiere que el dispositivo de campo conmute el lado negativo (0 VDC) del circuito para registrar un estado activo. Conectar directamente un sensor PNP estándar (que entrega 24 VDC) no completará el camino del circuito. Use un sensor NPN o instale un relé intermedio externo para invertir la señal.

¿Se requiere cableado de distribución de energía separado para las topologías de conexión de 1 cable?

Sí. Debido a que una conexión de 1 cable significa que solo el cable de señal activa regresa directamente al bloque terminal del módulo, los sensores externos deben recibir su voltaje de alimentación de 24 VDC desde un bloque de distribución de potencial separado, como una tarjeta de distribución de potencial X20PD ubicada dentro del mismo segmento del rack.

Directrices para la Puesta en Marcha y Cableado en Campo

• Seguimiento de Potencial de Referencia Común: Asegúrese de que la fuente de alimentación externa de 24 VDC que alimenta los sensores de campo comparta una referencia común de tierra 0 VDC con el rack X20. Sin una referencia de tierra unificada, las entradas sumidero NPN no pueden formar un camino eléctrico completo a través de la resistencia interna de 6.4 kΩ, lo que provoca estados de señal erráticos o fallos completos de entrada.

• Aislamiento de Señal de Alta Velocidad: Al utilizar las propiedades del filtro de hardware rápido (≤100 μs), proteja con blindaje todos los cables de pulsos entrantes. Enrute estas líneas de señal discreta completamente alejadas de líneas de alimentación trifásicas pesadas y cables de salida de variadores de frecuencia para evitar interferencias cruzadas que generen conteos de estado falsos.

• Restricciones para el Montaje del Módulo Terminal: Asegúrese de que el perfil combinado de potencia—específicamente el consumo de 0.18 W del bus y la carga interna de 1.75 W de E/S—esté incluido en el cálculo térmico total del segmento local del bus. Antes de fijar el módulo al riel DIN, verifique que las pestañas de alineación base coincidan exactamente con los módulos adyacentes para evitar la distorsión de pines en el bus interno del backplane.
