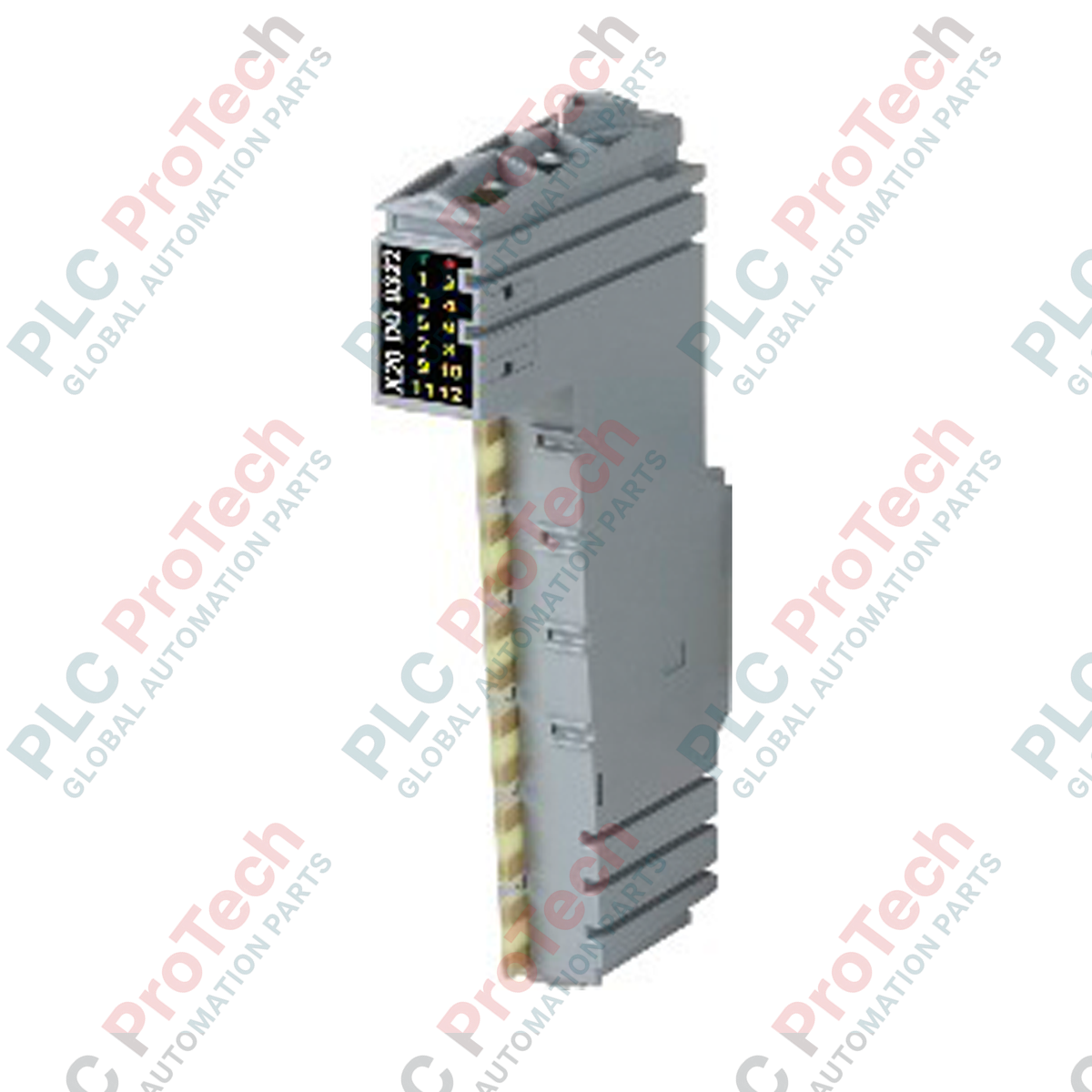

Módulo de salidas digitales de 12 canales B&R X20DO9322 de la serie X20

Descripción general del producto

El X20DO9322 (X20DO9322) es una solución de salidas digitales de alta densidad diseñada para la arquitectura del sistema B&R X20 . Este módulo cuenta con 12 salidas integradas, lo que proporciona un equilibrio excepcional entre densidad de E/S y precisión en un formato compacto. Diseñado para funcionar con 24 VDC y una corriente nominal de 0.5 A por canal, utiliza lógica de conmutación de fuente (PNP) mediante tecnología FET de alto rendimiento. El X20DO9322 es ideal para maquinaria compleja en ensamblaje automotriz, clasificación de alta velocidad y procesamiento de alimentos, donde se requiere controlar múltiples válvulas solenoides, relés o actuadores. Su diseño de conexión de 1 hilo reduce significativamente la complejidad y el espacio ocupado por el cableado del armario, lo que contribuye directamente a reducir los costes de instalación y mejorar la modularidad del sistema.

Lógica de hardware y arquitectura de diagnóstico

El X20DO9322 se basa en una variante de "conmutación positiva mediante FET", lo que garantiza tiempos de respuesta rápidos y una alta fiabilidad bajo cargas industriales continuas.

• Diseño de alta densidad con 12 canales: Minimiza el número de módulos necesarios en el bus posterior, permitiendo una corriente nominal total de 6 A en todo el módulo.

• Conmutación positiva mediante FET: La etapa de salida con transistor de efecto de campo (FET) proporciona una conmutación sin desgaste, algo fundamental para aplicaciones de pulsos de alta frecuencia.

• Diagnóstico integrado: Ofrece una supervisión completa tanto del estado del módulo (Run/Error) como del estado de cada salida, accesible mediante LED de hardware y el software B&R Automation Studio .

• Eficiencia energética: Optimizado para un bajo consumo energético, con un consumo del bus de solo 0.26 W y un consumo interno de E/S de 1.15 W.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cómo afecta la "conexión de 1 hilo" al cableado de mi armario?

El X20DO9322 utiliza tecnología de 1 hilo, mediante la cual el módulo proporciona la señal conmutada de 24 VDC para cada una de las 12 salidas. La tierra común (0V) se gestiona a través de la base de bus X20 o de una distribución externa, lo que permite un módulo mucho más estrecho, de 12.5 mm de ancho, a pesar del elevado número de canales.

¿Qué información de diagnóstico está disponible si falla una salida?

Este módulo proporciona el "estado de error de salida" mediante el software. Si se produce un cortocircuito o una sobrecarga térmica en un canal específico, el LED de estado indicará la avería y el software del PLC podrá identificar exactamente cuál de los 12 canales ha fallado, permitiendo una rápida resolución de problemas sobre el terreno.

¿Puede este módulo gestionar fluctuaciones de tensión en aplicaciones móviles?

Sí. El X20DO9322 admite un rango de tensión de conmutación de 20.4 VDC a 28.8 VDC (24 VDC -15% / +20%). Esta tolerancia lo hace adecuado para entornos industriales donde las caídas o subidas de tensión son habituales debido al arranque de motores grandes.

Guía de ingeniería e instalación en campo

• Gestión térmica: Con una capacidad de corriente nominal total de 6 A, puede generarse un calor considerable si los 12 canales funcionan a plena carga. Asegúrese de que el armario de control disponga de un flujo de aire vertical adecuado. Si se trabaja a temperaturas ambiente superiores a 45 Celsius, considere añadir separadores entre los módulos de alta carga.

• Gestión de cargas inductivas: Aunque las salidas FET son robustas, utilice siempre diodos de rueda libre externos al accionar cargas inductivas grandes (solenoides, contactores de CC). Esto evita que los picos de fuerza contraelectromotriz provoquen errores de diagnóstico "falsos" o un envejecimiento prematuro de las uniones FET.

• Densidad del cableado: Dada la densidad de 12 canales, utilice punteras de alta calidad para todas las conexiones de 1 hilo. Un etiquetado adecuado es esencial, ya que la proximidad física de los 12 terminales del bloque X20TB12 dificulta el seguimiento manual una vez puesta en servicio la máquina.

Ventajas de ingeniería

El X20DO9322 representa el máximo nivel de densidad de E/S de la serie B&R X20. El 1.5 kg de peso de envío corresponde a la carcasa industrial de alta calidad y a los materiales protectores utilizados para garantizar un transporte internacional seguro. Su integración nativa en el entorno B&R Automation Studio permite configurar sin complicaciones los parámetros de diagnóstico. Además, el uso de tecnología FET garantiza una etapa de salida "sin mantenimiento" que supera a los módulos tradicionales basados en relés en entornos de fabricación de alta velocidad y funcionamiento continuo, las 24 horas del día, los 7 días de la semana.
