BECKHOFF BK3150 Acoplador de bus compacto PROFIBUS

Descripción

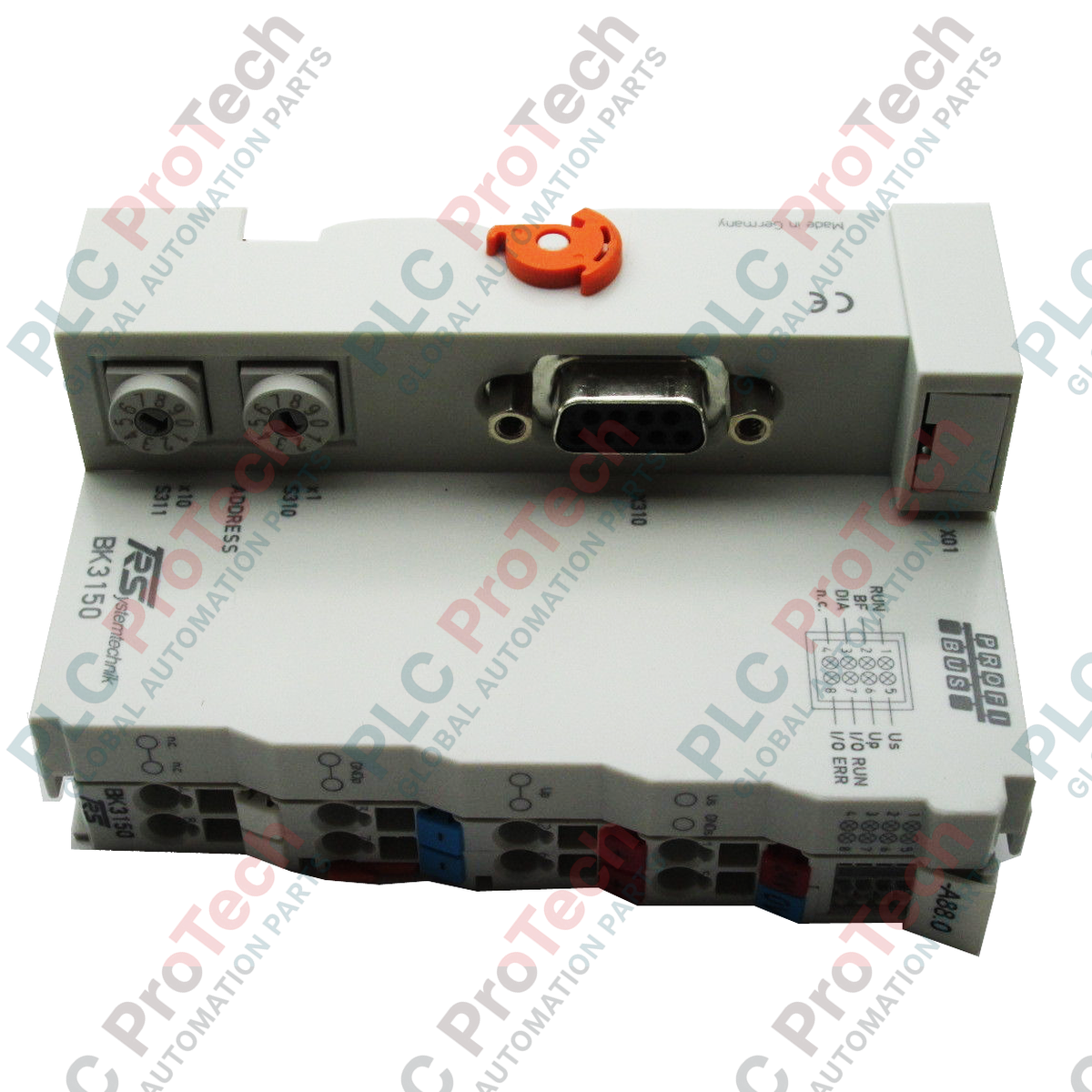

El BECKHOFF BK3150 es un acoplador de bus compacto PROFIBUS optimizado en costes y diseñado para ahorrar espacio, que permite integrar directamente terminales de bus Beckhoff en redes PROFIBUS DP. Al funcionar como esclavo de bus de campo descentralizado, esta unidad compacta establece un puente fiable entre el sistema de bus de campo PROFIBUS de alta velocidad y los terminales de bus de las series KL y KS (K-bus) locales.

Alojado en una carcasa compacta, el BECKHOFF BK3150 detecta automáticamente velocidades de transmisión de hasta 12 Mbaud, facilitando la integración directa en instalaciones industriales existentes. Su diseño lo hace especialmente adecuado para aplicaciones en las que el espacio en los armarios de control es limitado, pero se requiere una comunicación modular de E/S fiable, determinista y distribuida.

Características

• Diseño de carcasa compacto y optimizado en costes para un uso eficiente del espacio.
• Conexión directa a sistemas de bus de campo PROFIBUS DP.
• Admite hasta 64 terminales de bus en una configuración estándar y hasta 255 terminales de bus mediante una extensión del bus de terminales.
• Detección automática de la velocidad de transmisión hasta un máximo de 12 Mbaud.
• Interfaz física RS485 integrada mediante una conexión D-sub estándar.
• Mecanismo de montaje fiable mediante un carril DIN estándar de 35 mm.

Aplicaciones

• Sistemas de control industrial descentralizados que utilizan arquitecturas PROFIBUS DP.
• Automatización de máquinas herramienta y líneas de producción.
• Instalaciones en armarios de control con estrictas limitaciones de espacio físico.
• Adquisición de datos distribuida y concentración de señales digitales/analógicas.

Especificaciones técnicas

Conexiones / Interfaces

Instrucciones de instalación

1. Asegúrese de que todo el sistema de control industrial esté completamente desconectado antes de comenzar la instalación, modificación o conexión del cableado.
2. Monte firmemente el BECKHOFF BK3150 en un carril DIN de 35 mm limpio y conectado a tierra, conforme a EN 60715, asegurándose de que el deslizador de bloqueo esté correctamente enclavado.
3. Fije secuencialmente los terminales de bus de las series KL/KS necesarios en el carril DIN, deslizándolos uno junto a otro hacia el acoplador hasta que las conexiones laterales de ranura y lengüeta queden completamente enclavadas.
4. Conecte el cable de red PROFIBUS al conector hembra D-sub integrado de 9 pines. Si el acoplador está situado en cualquiera de los extremos físicos del segmento PROFIBUS, asegúrese de activar una resistencia de terminación de bus activa estándar en el conector.
5. Conecte la alimentación nominal de 24 V CC a los puntos de contacto correspondientes del terminal de alimentación.
6. Configure la dirección específica del nodo mediante los selectores giratorios de dirección antes de poner en servicio la red.

Recomendaciones de sustitución

Al sustituir una unidad BECKHOFF BK3150 activa en una instalación PROFIBUS existente, documente y registre la configuración actual de los selectores giratorios de dirección antes de retirar el acoplador original. Vuelva a configurar los selectores giratorios de la unidad de sustitución exactamente con los mismos ajustes que la unidad original antes de encender el sistema, para garantizar su correcta identificación por parte del controlador maestro PROFIBUS.
