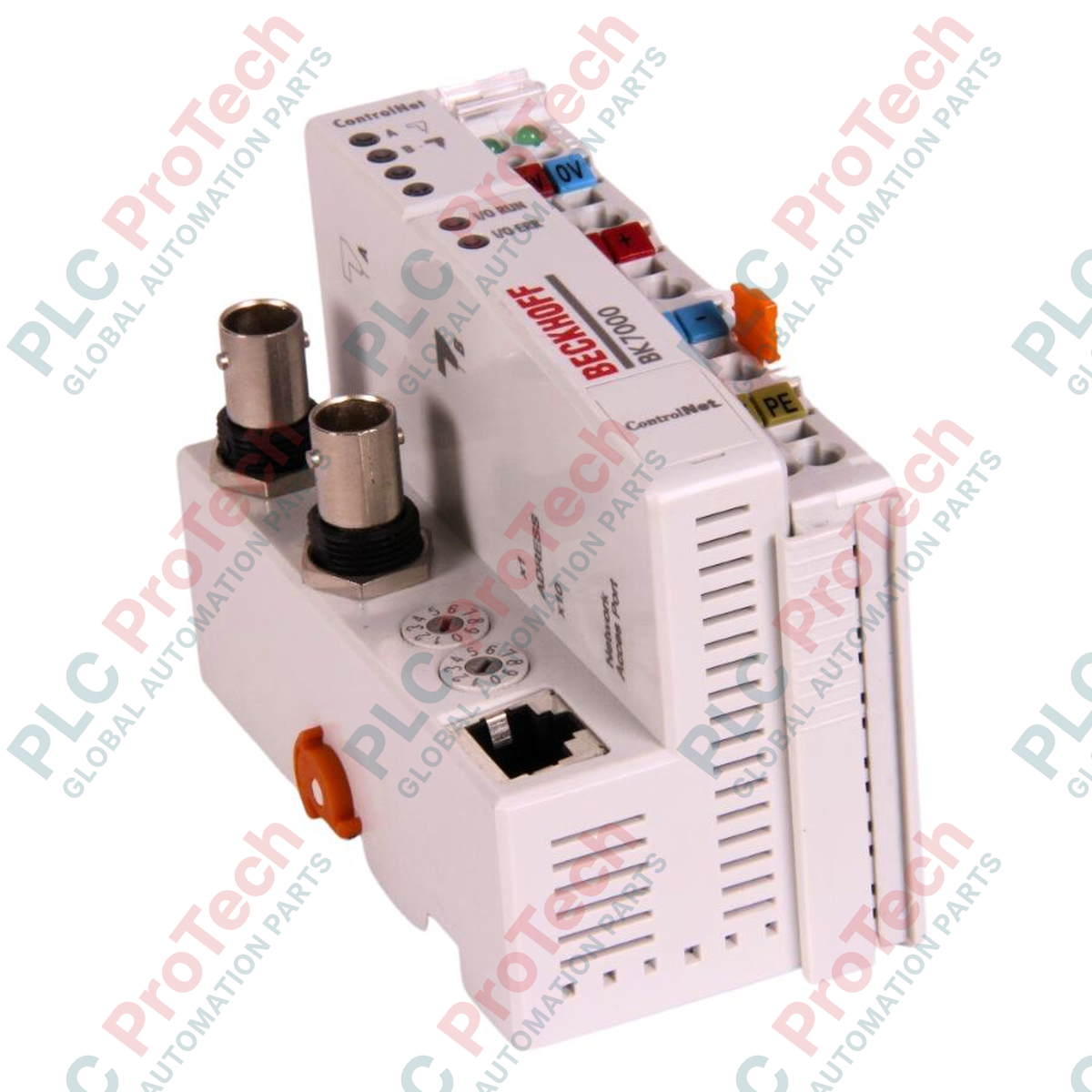

BECKHOFF BK7000 Acoplador de bus ControlNet

Descripción

El BECKHOFF BK7000 es un acoplador de bus ControlNet diseñado para conectar redes ControlNet con los bloques de terminales electrónicos modulares. Como nodo de un sistema de automatización distribuido, este acoplador gestiona el intercambio de datos entre el maestro ControlNet de nivel superior y los terminales de bus conectados. Detecta automáticamente los terminales de bus conectados durante la fase de arranque y establece la estructura de comunicación K-bus local, asignando las señales periféricas a la imagen de proceso interna.

Equipado con dos conectores BNC hembra y un puerto de programación (NAP), el BK7000 se integra perfectamente en arquitecturas de comunicación industrial. Admite de forma nativa hasta 64 terminales de bus, con capacidad de ampliación para conectar agrupaciones de señales más grandes. La distribución de energía se gestiona mediante contactos de alimentación integrados, que suministran energía tanto a la electrónica interna como al nivel de campo de forma eficiente, manteniendo el aislamiento eléctrico entre la interfaz de comunicación, la alimentación del lado de campo y los niveles del sistema.

Características

• Conecta redes de bus de campo ControlNet con terminales de bus modulares BECKHOFF
• Admite directamente hasta 64 terminales de bus, ampliables mediante terminales de extensión K-bus
• Gestiona hasta 512 bytes de datos de entrada y 512 bytes de datos de salida a través de ControlNet
• Procesa hasta 512 señales periféricas digitales y 256 señales periféricas analógicas
• Velocidad de transferencia de datos de 5 Mbaud en la interfaz ControlNet
• Dos conectores BNC hembra y NAP (puerto de acceso a la red) para comunicación y configuración
• Configurable mediante la interfaz del software de configuración KS2000
• Contactos de alimentación integrados de 24 V CC, con una capacidad de hasta 10 A

Aplicaciones

• Maquinaria distribuida y automatización de plantas que utilizan arquitecturas ControlNet
• Construcción modular de máquinas que requiere adquisición de señales digitales y analógicas de alta densidad
• Instalaciones de armarios de control que interconectan sistemas PLC con islas de E/S modulares
• Líneas de fabricación industrial que requieren una comunicación de bus de campo determinista y fiable

Especificaciones técnicas

Conexiones / interfaces

Directrices de instalación

1. Asegúrese de que todas las fuentes de alimentación del sistema estén desenergizadas y bloqueadas antes de comenzar la instalación mecánica o eléctrica.
2. Inspeccione la unidad BK7000 y el riel DIN estándar para detectar daños físicos o contaminación.
3. Monte firmemente el acoplador de bus en el riel DIN de 35 mm encajándolo en su posición junto al conjunto de terminales.
4. Conecte los cables de red ControlNet a los conectores hembra BNC utilizando prácticas adecuadas de cableado coaxial.
5. Conecte la tensión de alimentación de 24 V CC a los terminales de contacto de alimentación designados, respetando la polaridad correcta y los límites de fusible (≤ 10 A).
6. Verifique que la conexión K-bus a los terminales de bus adyacentes esté correctamente insertada y bloqueada.
7. Aplique la alimentación y verifique los indicadores LED de estado operativo antes de la puesta en servicio del sistema.
