Descripción

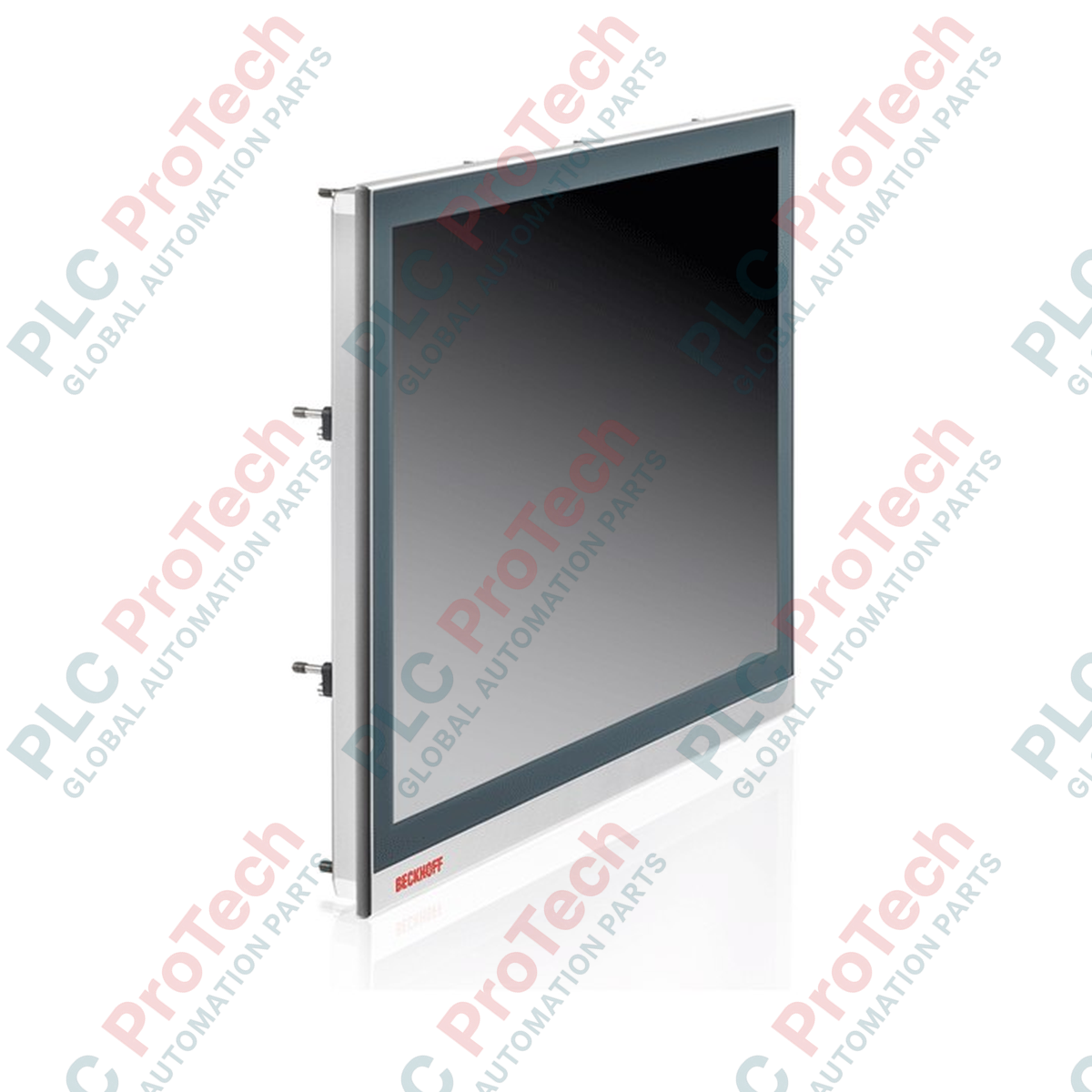

Diseñado para ofrecer visualización de interfaz hombre-máquina (HMI) de alto rendimiento, el Beckhoff CP2919-0010 es un panel de control robusto e integrado, diseñado para su instalación directa en armarios de control y consolas. Esta unidad utiliza la avanzada tecnología CP-Link 4 (enlace de pantalla con un solo cable), que combina señales de vídeo, datos USB 2.0 y transmisión de alimentación de 24 V CC mediante un único cable Cat.6A estándar. El CP2919-0010 cuenta con una elegante carcasa de aluminio de calidad industrial y un robusto frontal de vidrio, y proporciona un control táctil capacitivo preciso con varios dedos para maquinaria pesada, líneas de producción automatizadas y aplicaciones industriales exigentes.
Características principales
-
Integración CP-Link 4: Permite separar físicamente el panel de control del PC industrial hasta 100 metros mediante una única conexión de red.
-
Capacidad multitáctil: La tecnología táctil capacitiva proyectada (PCT) permite un manejo preciso con varios dedos y el control por gestos, incluso cuando los operadores llevan guantes de trabajo.
-
Protección industrial: La parte frontal sellada con protección IP65 protege los componentes electrónicos internos contra la entrada de líquidos, el polvo y los impactos mecánicos.
-
Montaje práctico: Las palancas de sujeción extraíbles integradas permiten una instalación rápida y segura en armarios de control, sin piezas sueltas.
Aplicaciones industriales
- Visualización de líneas de montaje de automóviles y supervisión de la ejecución de procesos.
- Máquinas herramienta CNC y operaciones de centros de fresado multieje.
- Plantas de procesamiento y envasado de alimentos que requieren interfaces de operador IP65 fáciles de limpiar.
- Sistemas SCADA y de visualización PLC para fabricación en general.
Especificaciones técnicas
| Fabricante |
Beckhoff Automation |
| Número de modelo |
CP2919-0010 |
| Tamaño de la pantalla |
Pantalla TFT de 19 pulgadas |
| Resolución |
1280 x 1024 píxeles |
| Tecnología táctil |
Tecnología multitáctil capacitiva proyectada (PCT) |
| Tipo de interfaz |
CP-Link 4 (mediante conector RJ45) |
| Puertos USB |
2 x USB 2.0 (parte trasera), 1 x USB 2.0 (panel frontal) |
| Material de la carcasa |
Carcasa de aluminio con panel frontal de vidrio continuo |
| Grado de protección |
Frontal: IP65, trasera: IP20 |
| Fuente de alimentación |
24 V CC (mediante CP-Link 4 o conector externo de 2 pines) |
| Temperatura de funcionamiento |
De 0 a 50 grados Celsius (de 32 a 122 grados Fahrenheit) |
| Método de montaje |
Palancas de sujeción extraíbles para montaje enrasado |
| Peso de envío |
5,0 kg |
Conexiones e interfaces
| Conector / interfaz |
Asignación de pines / terminales |
Descripción funcional |
| Conexión RJ45 |
Puerto CP-Link 4 |
Se conecta al transmisor CP-Link 4 (transmisión de DVI, USB y alimentación) |
| Bloque de terminales de 2 pines |
24 V CC / GND |
Entrada opcional para fuente de alimentación auxiliar local |
| Puertos USB traseros |
2 x tipo A |
Conexión USB 2.0 para teclado, ratón o unidades flash |
| Puerto USB frontal |
1 x tipo A (bajo la cubierta) |
Puerto USB 2.0 de fácil acceso para herramientas de mantenimiento y puesta en servicio |
Modelos alternativos y compatibilidad
El CP2919-0010 pertenece a la gama de paneles integrados Beckhoff CP29xx. Al combinar este modelo con PC industriales anfitriones, compruebe si el sistema utiliza una tarjeta transmisora CP-Link 4 integrada o requiere un módulo de interfaz CU8802 externo (transmisor USB/DVI a CP-Link 4) o CU8803 (transmisor de alimentación por un solo cable). Al conservar las mismas dimensiones del hueco de montaje, esta unidad sustituye directamente a los antiguos paneles táctiles resistivos analógicos de un solo toque con el mismo tamaño de marco, lo que permite una modernización mecánica sencilla.
Errores de aplicación y notas de ingeniería
Para evitar la concentración localizada de calor dentro de envolventes selladas, deje un espacio libre mínimo de 50 mm por encima, por debajo y detrás del disipador térmico del chasis posterior. No instale el dispositivo en zonas expuestas a la luz solar directa continua, ya que la elevada exposición a los rayos UV y la carga térmica radiante excesiva pueden afectar a la sensibilidad táctil y reducir la vida útil de la retroiluminación de la pantalla LCD.
Consejos de puesta en servicio y cableado
Utilice siempre cables de red Cat.6A S/FTP de doble apantallamiento continuo y alta calidad para evitar interrupciones de la comunicación en entornos electromagnéticos con muchas interferencias. Para distancias superiores a 50 metros, se recomienda una alimentación local dedicada de 24 V CC conectada directamente al terminal de alimentación auxiliar de la unidad, a fin de evitar caídas de tensión a lo largo de la línea de comunicación.
Directrices de instalación
ADVERTENCIA CRÍTICA: Antes de comenzar la instalación o el mantenimiento, asegúrese de que el armario industrial principal esté completamente desenergizado. Compruebe que todas las fuentes de alimentación conectadas al módulo transmisor CP-Link 4 estén apagadas y bloqueadas físicamente para evitar descargas eléctricas o daños en los transceptores de comunicación internos.
1
Verifique que el hueco del armario de control coincida con las dimensiones físicas especificadas del marco de montaje de 19 pulgadas.
2
Asegúrese de que la junta de sellado integrada en el marco frontal esté limpia y bien colocada para mantener el grado de protección IP65.
3
Introduzca el panel en el hueco y fíjelo desde atrás con las palancas de sujeción extraíbles. Apriete los tornillos de sujeción de manera uniforme.
4
Conecte la correa de puesta a tierra de alta resistencia directamente desde el terminal de tierra del chasis a la barra principal PE del armario.
5
Conecte el cable Cat.6A CP-Link 4 al puerto RJ45 y fíjelo con la abrazadera de alivio de tensión del cable antes de energizar el sistema.
