Descripción

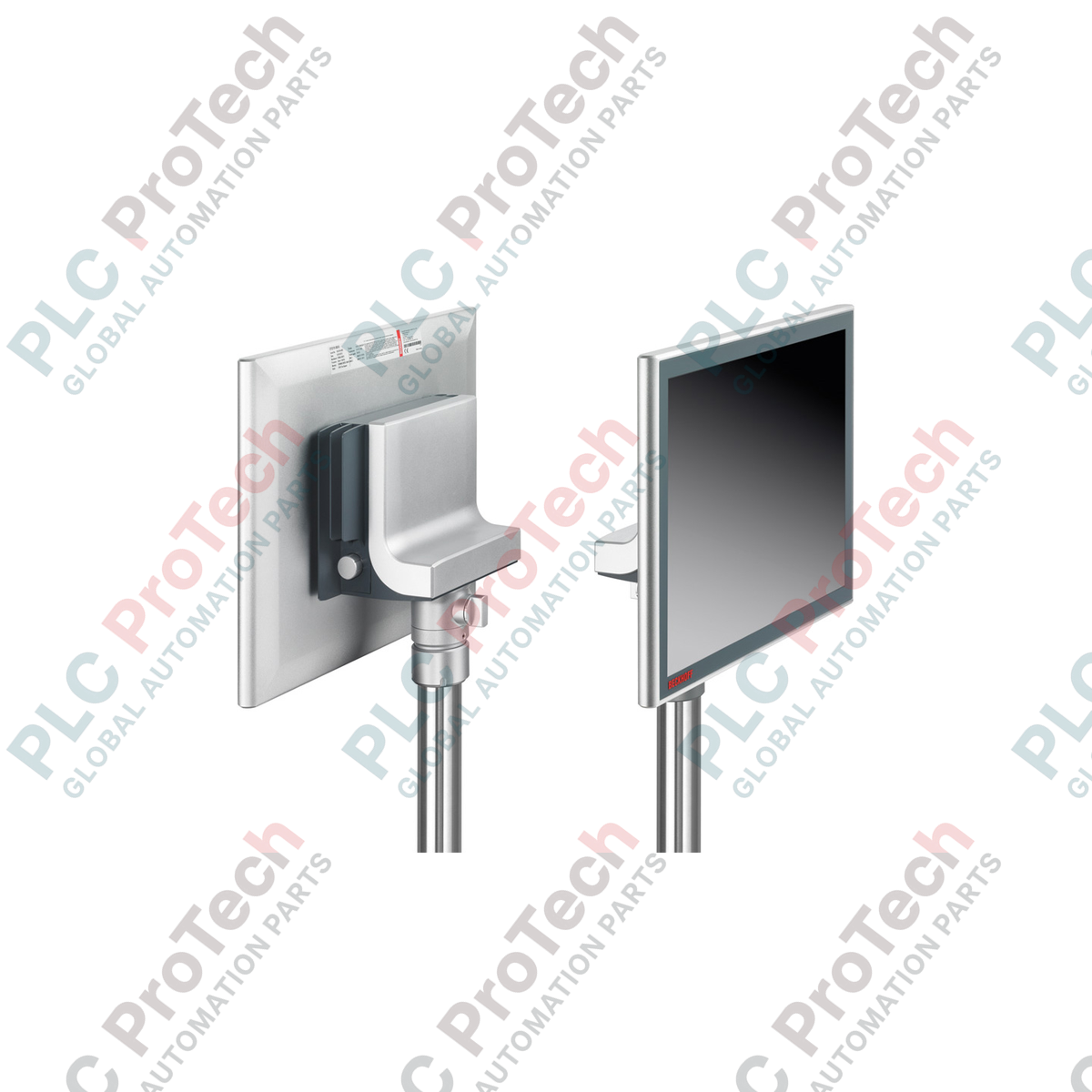

Diseñado para proporcionar capacidades informáticas y de interfaz hombre-máquina (HMI) de alto rendimiento directamente en el nivel de la máquina, el Beckhoff CP3721-0010 es un Panel PC multitáctil reforzado con una pantalla panorámica integrada de 21,5 pulgadas con resolución Full HD de 1920 x 1080. Alo­jado en una carcasa de aluminio completamente sellada con clasificación IP65, este equipo está optimizado para su instalación directa en sistemas de brazos de montaje. La arquitectura del PC está diseñada para integrarse sin problemas con los sistemas de ejecución TwinCAT 2 y TwinCAT 3, ofreciendo una ejecución fiable en tiempo real y una visualización capacitiva multitáctil enriquecida para entornos industriales exigentes.

Características

• Panel multitáctil Full HD: Pantalla táctil capacitiva panorámica de 21,5 pulgadas y con capacidad multitáctil para varios dedos, con una resolución de 1920 x 1080 que permite un seguimiento visual preciso y el control mediante gestos.
• Interfaz integrada para brazo de montaje: Protección IP65 en una carcasa de aluminio integral, con un adaptador giratorio e inclinable para sistemas de brazos de montaje Rittal y Rolec con un tubo de 48 mm (configuración superior o inferior).
• Diseño térmico eficiente: La refrigeración pasiva mediante disipadores estructurales se complementa con un ventilador de circulación interno, lo que garantiza una distribución uniforme del calor sin introducir polvo ni contaminantes externos en la carcasa.
• Almacenamiento flexible de estado sólido: Está equipado con dos ranuras CFast que permiten la separación física y lógica del sistema operativo y de los datos de registro del proceso.
• Conectividad robusta: Cuenta con interfaces Ethernet Gigabit de alta velocidad, incluidas interfaces de conectores industriales IP65 push-pull seguros.

Aplicaciones

• Líneas de montaje de automóviles: Se utiliza como HMI instalada en la máquina, cerca de celdas de trabajo robotizadas y sistemas de transporte continuo.
• Centros de mecanizado y fresado: Se utiliza como terminal de control directo para el operador en entornos donde es imprescindible una alta resistencia al polvo, al refrigerante y a los residuos.
• Procesamiento de alimentos y bebidas: La alta protección contra la penetración permite su uso en áreas de procesamiento que requieren una estricta resistencia a salpicaduras y al lavado.
• Visualización de plantas de proceso: Actúa como nodo de procesamiento local y terminal de control en operaciones químicas, de tratamiento de residuos o de manipulación de materiales a granel.

Especificaciones técnicas

Perspectivas de ingeniería empírica

Modelos alternativos y compatibilidad

El Beckhoff CP3721-0010 pertenece a la categoría de pantallas premium CP37xx. Aunque presenta similitudes técnicas con las pantallas más pequeñas de la serie, como la CP3715 o la CP3719, la pantalla de 21,5 pulgadas y 1080p tiene perfiles diferentes de consumo de energía y dimensiones estructurales. Al actualizar sistemas con unidades antiguas de un solo toque, verifique que las configuraciones visuales de TwinCAT estén optimizadas para relaciones de aspecto panorámicas y que el controlador del sistema coincida con la clase de rendimiento correspondiente de TwinCAT 2/3 (nivel 40 o 50, según el modelo de procesador).

Errores de aplicación y notas de ingeniería

Un requisito clave de refrigeración para este diseño sin ventilador es mantener una distancia mínima de 20 cm (7,9 pulgadas) en todas las direcciones alrededor de los disipadores de calor. Obstruir el sistema de refrigeración pasiva trasero dentro de armarios de control secundarios restringidos o cerrados provocará una acumulación de calor interna. Si la temperatura ambiente supera los 45 grados Celsius, el sistema activará una limitación térmica automática, reduciendo la velocidad de los ciclos de la CPU para proteger la placa base.

Consejos de puesta en servicio y cableado

Durante la instalación en campo, todas las conexiones dentro del área de cableado deben utilizar conectores push-pull IP65 originales para mantener la estanqueidad de la carcasa. Asegúrese de que las entradas de cableado no utilizadas estén selladas con sus juntas y tapones roscados suministrados de fábrica. Para mitigar el ruido eléctrico en las líneas Ethernet al operar junto a variadores de frecuencia (VFD) pesados de alta frecuencia, el sistema de brazo de montaje debe conectarse firmemente a una barra de tierra de baja impedancia.
