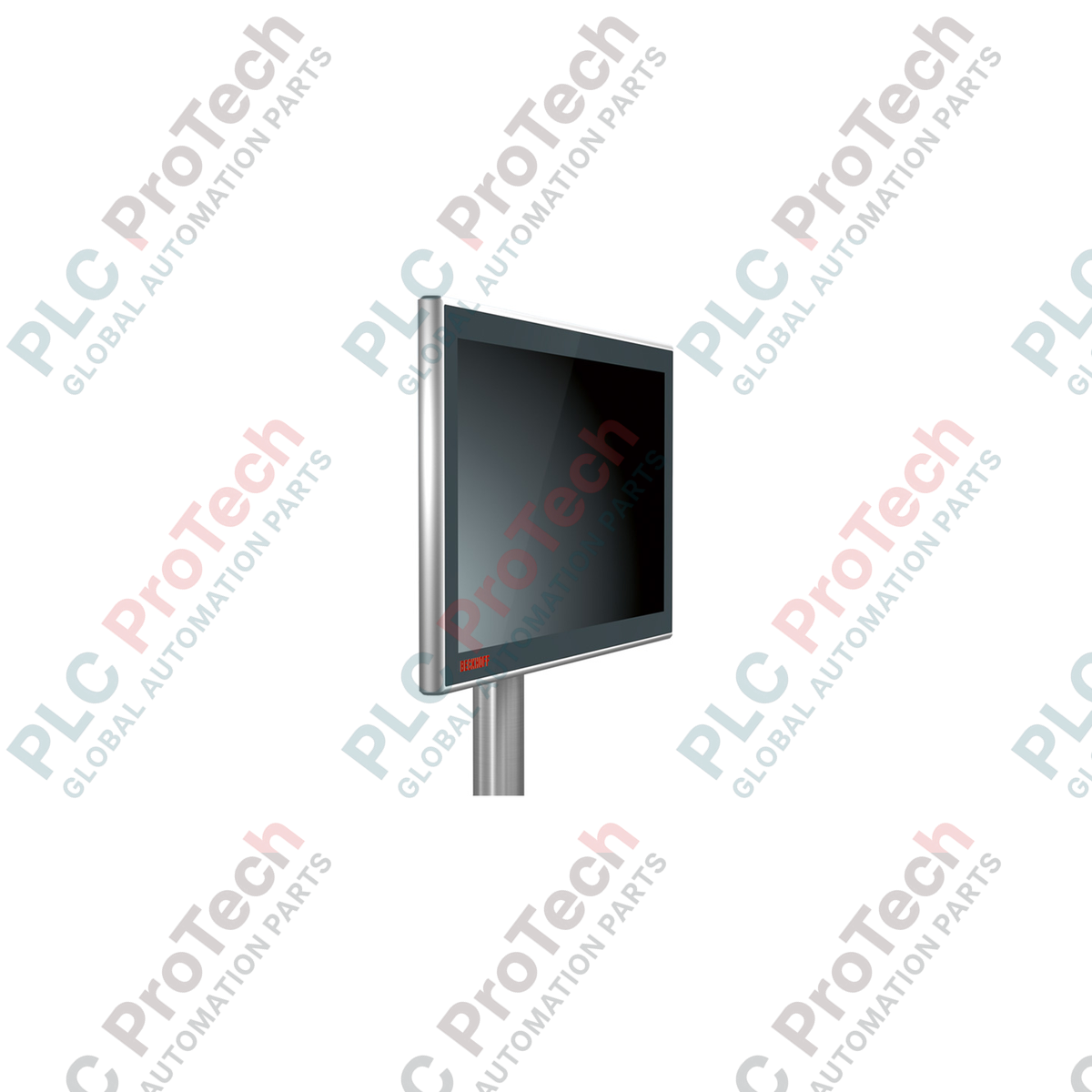

Panel de control multitáctil Beckhoff CP3915-0010 CP39xx

Descripción

Sirviendo como una interfaz hombre-máquina altamente resistente para topologías de control distribuidas, el Beckhoff CP3915-0010 lleva la visualización industrial directamente al nivel de campo. Este panel de control premium combina una robusta pantalla de 15 pulgadas con tecnología táctil capacitiva multipunto, encerrado en una carcasa de aluminio con clasificación IP65 y un frente de vidrio de alta durabilidad. Diseñado para funcionar sin problemas con el estándar de transmisión propietario CP-Link 4, la unidad consolida señales de video, señales de control USB 2.0 y distribución de energía en una única infraestructura de red de alta velocidad, permitiendo instalaciones limpias a largas distancias sin degradación de la señal.

Características clave

• Pantalla de alta fidelidad: Pantalla de 15 pulgadas con resolución nativa de 1024 x 768 píxeles para una visualización clara de procesos.
• Tecnología multitáctil: Sensor táctil capacitivo proyectado (PCT) que permite el seguimiento de entrada con múltiples dedos, habilitando control por gestos y confirmaciones de seguridad con ambas manos.
• Integración CP-Link 4: Utiliza la tecnología One Cable Technology (OCT) para transmitir DVI, USB 2.0 (100 Mbit/s) y suministrar energía hasta 100 metros mediante un solo cable Cat.6A.
• Protección ambiental robusta: Clasificación completa IP65 que ofrece prevención total contra la entrada de polvo y resistencia a chorros de agua a baja presión desde todos los ángulos.
• Carcasa industrial resistente: Carcasa de aluminio mecanizada CNC con frente de vidrio químicamente endurecido resistente a rayaduras y exposición química.

Aplicaciones

• Líneas de ensamblaje automotriz: Montaje directo en brazos articulados junto a células robóticas para operaciones intuitivas localizadas en la célula.
• Procesamiento de alimentos y bebidas: Diseño robusto que soporta protocolos estándar de lavado y variaciones locales de humedad.
• Manipulación de materiales y logística: Instalación limpia en altura mediante brazos de montaje estándar que proporciona retroalimentación de estado confiable en grandes centros de clasificación.

Especificaciones técnicas

Conexiones e interfaces

Perspectivas Empíricas de Ingeniería

Modelos Alternativos y Compatibilidad

A diferencia de las arquitecturas CP-Link 3 heredadas que requerían tarjetas PCIe dedicadas en el PC Industrial, la serie CP39xx depende de módulos transmisores externos (como el CU8802 o CU8803). Asegúrese de que su PC anfitrión aguas arriba tenga una interfaz transmisora compatible verificada. Intentar manejar este panel directamente mediante adaptadores USB estándar genéricos o de pantalla a través de extensiones pasivas resultará en la falla tanto del motor de pantalla como de la retroalimentación táctil.

Errores Comunes en la Aplicación y Notas de Ingeniería

En instalaciones con interferencia electromagnética severa (EMI), como aquellas ubicadas cerca de celdas de soldadura robótica pesada o variadores de frecuencia (VFD), cualquier interrupción en la ruta de blindaje del Cat.6A puede provocar caídas de USB o parpadeo de pantalla. Siempre verifique la continuidad a tierra de extremo a extremo en el blindaje externo. No enrute el cable CP-Link 4 paralelo a conductos de alta tensión sin una barrera metálica conectada a tierra.

Consejos para Puesta en Marcha y Cableado

Al operar este panel de control mediante la opción One Cable Technology (OCT), el transmisor anfitrión inyecta 24 VDC directamente en el bucle Cat.6A. Asegúrese de que la longitud total del cable no supere los 100 metros, ya que las pérdidas de cobre en cables de calidad inferior pueden hacer que el voltaje de suministro caiga por debajo del umbral operativo mínimo de 19.2 VDC, provocando reinicios impredecibles del dispositivo durante ciclos térmicos.
