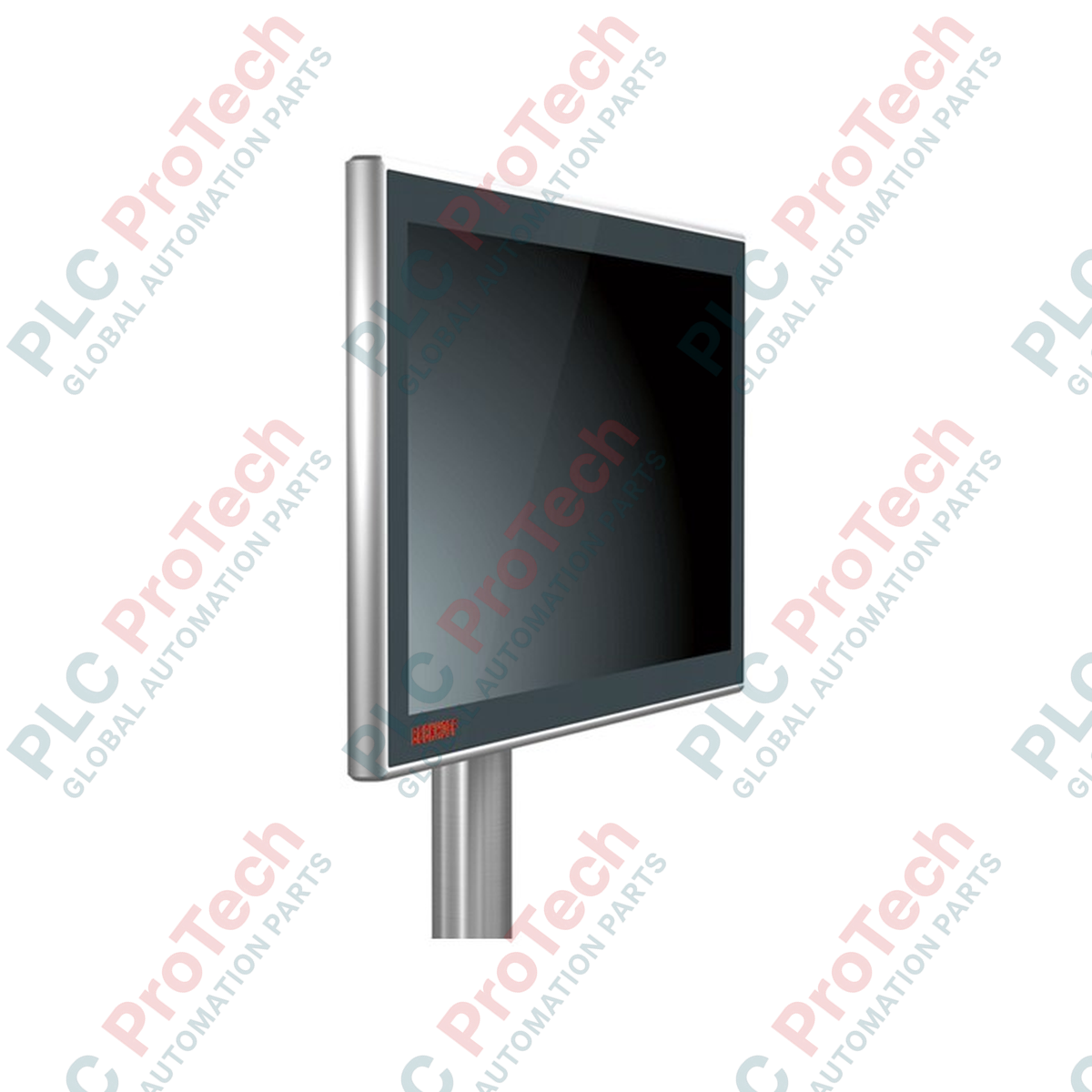

Panel de control multitáctil BECKHOFF CP3918-0010

Descripción

El BECKHOFF CP3918-0010 es un panel de control multitáctil con una interfaz CP-Link 4 integrada para entornos avanzados de automatización industrial. Diseñado para utilizarse como estación de operador remota, este panel se comunica con un PC industrial anfitrión a distancias de hasta 100 metros mediante un cable Cat.6A. El dispositivo combina las funciones de pantalla y táctiles en una carcasa especializada de aluminio equipada con un frontal de vidrio integral, lo que proporciona una gran durabilidad y una estética elegante para el funcionamiento a nivel de máquina.

Equipado con la tecnología de conexión CP-Link 4, el BECKHOFF CP3918-0010 transmite señales de vídeo DVI y datos USB 2.0 a 100 Mbit/s, al tiempo que gestiona simultáneamente la alimentación de 24 V CC a través de la misma infraestructura de cableado, dependiendo del módulo transmisor emparejado. Este panel se integra en sistemas industriales de brazo de montaje mediante su bloque de conexión específico, lo que permite opciones de instalación flexibles.

Características

• Funcionalidad de pantalla táctil multitáctil para un control intuitivo por parte del operador
• Interfaz CP-Link 4 que permite una distancia de conexión de hasta 100 m con el PC industrial mediante cableado Cat.6A
• Transmisión simultánea de vídeo DVI y datos USB 2.0 a 100 Mbit/s
• Robusta carcasa de aluminio con un frontal de vidrio continuo
• Grado de protección IP65 contra el polvo y los chorros de agua
• Soporte adaptador de brazo de montaje para tubos de brazo de montaje estándar de 48 mm

Aplicaciones

• Visualización de máquinas herramienta e interfaces de operador
• Estaciones de control de líneas de fabricación automatizadas
• Entornos de monitorización de procesos que requieren conectividad remota con un PC de hasta 100 m
• Aplicaciones HMI que requieren compatibilidad con gestos multitáctiles en carcasas industriales protegidas

Especificaciones técnicas

General

Comunicación e interfaces

Mecánica

Conexiones / Interfaces

Directrices de instalación

Asegúrese de que todo el sistema de control esté sin tensión y bloqueado antes de comenzar la instalación.

Inspeccione la carcasa de aluminio, el frontal de vidrio y los conectores M12 para detectar cualquier signo de daños durante el transporte.

Monte el panel en un sistema de brazo de montaje compatible de 48 mm utilizando el bloque de conexión integrado con el patrón de orificios roscados M6 de 100 x 100 mm.

Conecte el cable Cat.6A del módulo transmisor remoto al conector M12 CP-Link 4 del panel.

Verifique que la configuración de la fuente de alimentación de 24 V CC coincida con los requisitos de la arquitectura del sistema antes de aplicar tensión.

Ponga en servicio el panel encendiendo el PC industrial anfitrión y verificando la capacidad de respuesta táctil y la integridad de la señal de vídeo.
