Descripción

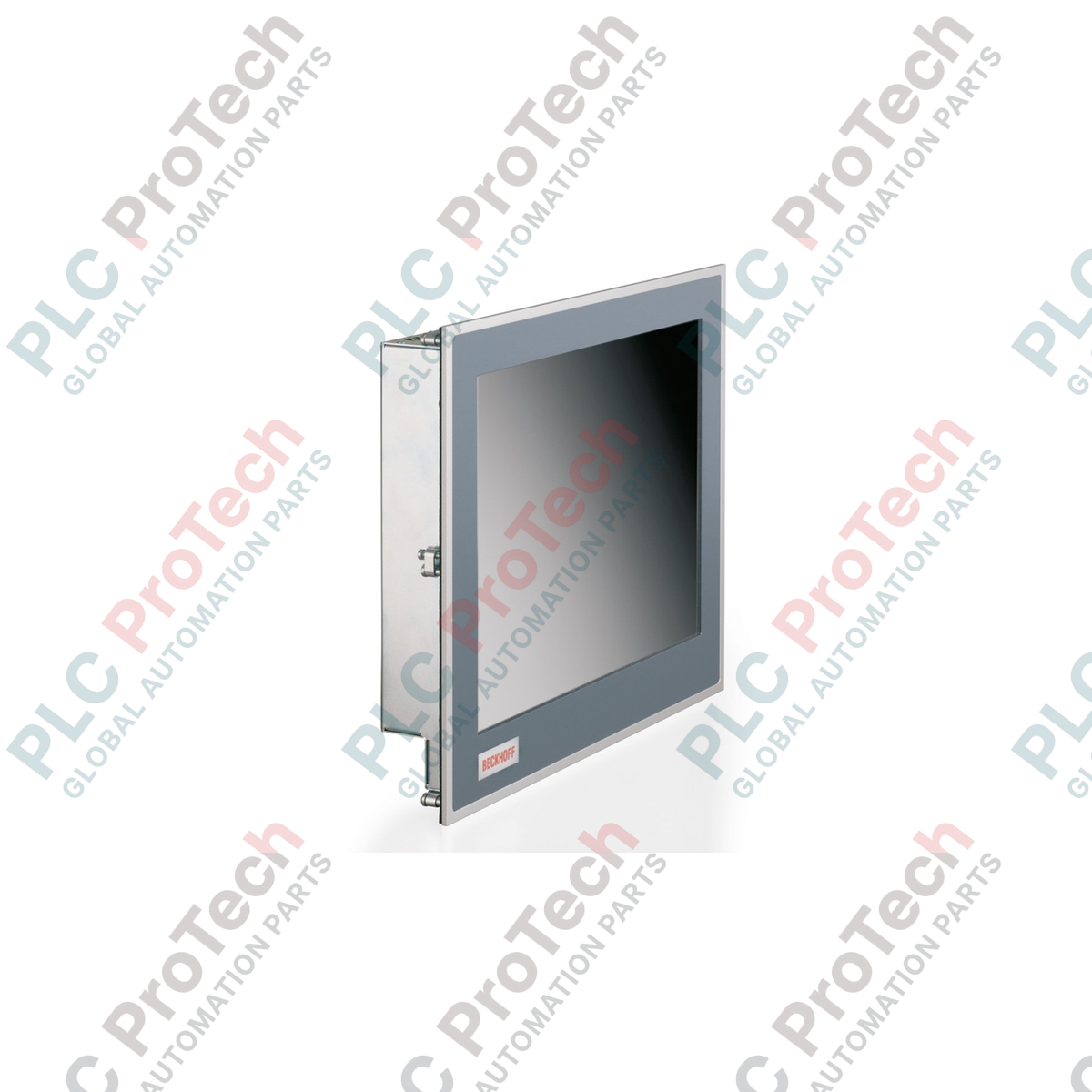

El BECKHOFF CP6211-0000-0070 es un Panel PC empotrable económico diseñado para el control industrial y la visualización a nivel de máquina. Al combinar una unidad de procesamiento de alto rendimiento con una pantalla industrial resistente, este Panel PC funciona como un controlador fiable y una interfaz hombre-máquina (HMI) para su instalación en armarios o consolas de control.

Alojado en un bisel frontal de aluminio con una cubierta trasera de chapa de acero, el BECKHOFF CP6211-0000-0070 está diseñado para soportar entornos industriales exigentes. La unidad cuenta con palancas de sujeción extraíbles que simplifican el proceso de instalación mecánica y permiten un montaje sin herramientas directamente en paneles o consolas.

Equipado con un procesador Intel Celeron de doble núcleo en una placa base compacta de 3,5 pulgadas, este Panel PC ofrece una potencia de procesamiento optimizada para aplicaciones de control TwinCAT, recopilación de datos y ejecución de HMI. Proporciona conectividad versátil mediante Ethernet Gigabit, USB 3.0 e interfaces serie para integrarse con sistemas de bus de campo estándar y dispositivos periféricos.

Características

• Procesador Intel Celeron G3900TE de doble núcleo con una frecuencia de funcionamiento de 2,3 GHz.
• Configuración estándar de memoria del sistema con 4 GB de RAM DDR4.
• Dos puertos Ethernet 100/1000BASE-T integrados para configuraciones de red independientes.
• Ampliación flexible del almacenamiento con una ranura para HDD/SSD de 2,5 pulgadas y una ranura CFast.
• Interfaces de comunicación integradas, incluidos cuatro puertos USB 3.0, un puerto serie RS232 y un puerto DVI.
• Protección del panel frontal con clasificación IP65 contra la entrada de polvo y líquidos.
• Palancas de sujeción extraíbles y prácticas para un montaje rápido sin herrajes sueltos.

Aplicaciones

• Sistemas HMI industriales y de control del operador a nivel de máquina.
• Montaje en armarios y consolas de control.
• Puertas de enlace para la concentración de datos y los sistemas de ejecución de fabricación (MES).
• Procesamiento de automatización distribuida y control de movimiento basado en TwinCAT.

Especificaciones técnicas

General

Procesamiento y memoria

Interfaces y conectividad

Características eléctricas y ambientales

Directrices de instalación

1. Asegúrese de que el recorte de instalación coincida con las dimensiones físicas exactas de la carcasa del Panel PC.
2. Verifique que la alimentación eléctrica principal esté completamente desenergizada y bloqueada antes de comenzar los trabajos.
3. Inserte el Panel PC en el recorte de montaje desde la parte frontal.
4. Accione y apriete las palancas integradas de sujeción extraíbles desde la parte posterior para fijar el dispositivo sin ejercer una tensión mecánica excesiva sobre el bisel.
5. Conecte la toma de tierra funcional a un terminal de puesta a tierra de baja impedancia.
6. Conecte el cableado de alimentación de 24 V CC al conector de alimentación designado.
7. Conecte los cables Ethernet, de pantalla y de comunicación serie, asegurándose de que todos los conectores estén correctamente insertados y fijados.

Recomendaciones de sustitución

1. Antes de retirar de servicio la unidad original, haga una copia de seguridad de todos los archivos de configuración, licencias, programas de TwinCAT y datos del sistema operativo.
2. Apague de forma segura el sistema operativo y desconecte la alimentación de 24 V CC.
3. Etiquete y desconecte todos los cables de comunicación de datos, periféricos y alimentación.
4. Libere las palancas de sujeción extraíbles y deslice con cuidado la unidad hacia delante para extraerla del recorte de la consola o del armario.
5. Monte el BECKHOFF CP6211-0000-0070 de repuesto en el recorte y fíjelo mediante las palancas integradas.
6. Vuelva a conectar todos los cables y aplique una alimentación de 24 V CC.
7. Restaure la imagen del sistema operativo, las configuraciones del proyecto y los archivos de almacenamiento CFast para poner en servicio la unidad.
