Descripción

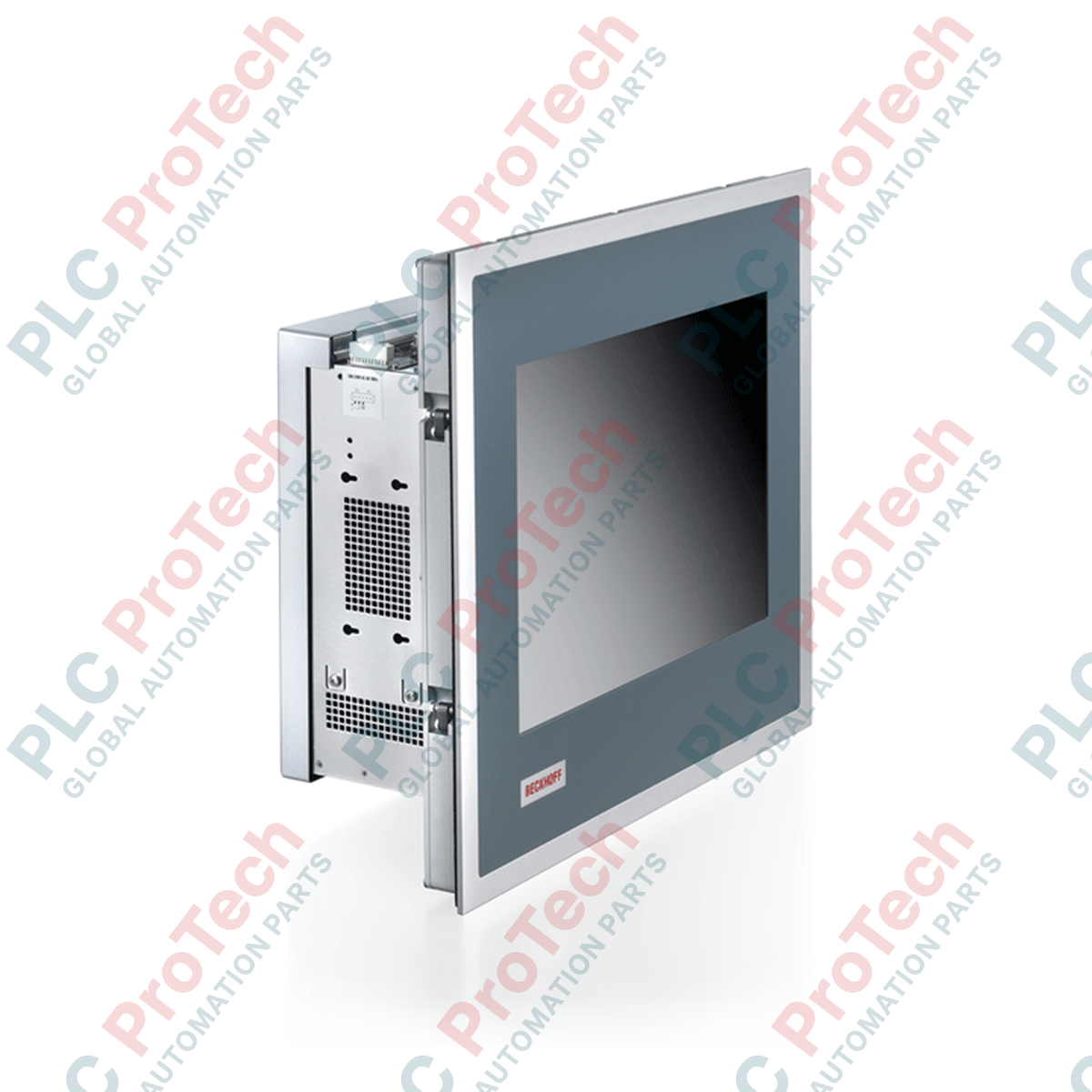

Diseñado para integrarse sin problemas en armarios de control y consolas de operación de máquinas, el Beckhoff CP6532-0001-0080 es un PC de panel industrial de alto rendimiento con una pantalla TFT de matriz activa de 15 pulgadas. Esta robusta plataforma de hardware integra un chasis ATX ampliable de 7 ranuras con una interfaz de operador de gran durabilidad, y ofrece la capacidad de procesamiento de una estación de trabajo de grado industrial directamente en la máquina. Diseñado para funcionar de forma continua en entornos exigentes, el sistema cuenta con mecanismos de montaje sin herramientas, dos puertos Gigabit Ethernet integrados y un alto grado de protección mecánica.
Características
-
Pantalla industrial: pantalla TFT de 15 pulgadas y alto contraste con una resolución nativa de 1024 x 768 píxeles.
-
Chasis ampliable: carcasa ATX de 7 ranuras compatible con hasta siete tarjetas estándar enchufables (de hasta 190 mm de longitud) para ampliar el hardware.
-
Montaje en panel sin herramientas: las palancas de sujeción extraíbles integradas permiten una instalación rápida y segura en los recortes del panel de control, sin piezas sueltas.
-
Protección industrial contra la penetración: el lado frontal cuenta con grado de protección IP65 contra la entrada de polvo y humedad, y la carcasa trasera tiene grado IP20.
-
Conectividad versátil: dos canales Ethernet 100/1000BASE-T independientes e integrados para separar las redes de control y de TI.
Aplicaciones
- Interfaz hombre-máquina (HMI) de alto rendimiento para líneas de fabricación complejas.
- PC para armario de control central, destinado al control local de máquinas y a la adquisición de datos de supervisión.
- Sistemas de visión artificial integrados que requieren expansión con tarjetas capturadoras de imagen PCIe especializadas.
- Supervisión automatizada de procesos en plantas de automoción, embalaje y manipulación de materiales.
Especificaciones técnicas
| Parámetro |
Valor / especificación |
| Fabricante |
Beckhoff Automation |
| Modelo / número de artículo |
CP6532-0001-0080 |
| Tipo de dispositivo |
Panel PC integrado |
| Tamaño y resolución de la pantalla |
15 pulgadas / 1024 x 768 píxeles |
| Tipo de chasis |
Carcasa ATX de 7 ranuras |
| Ranuras de expansión |
2 x PCIe-x1, 1 x PCIe-x4, 1 x PCIe-x16, 3 x PCI (tarjetas de hasta 190 mm de longitud) |
| Interfaces de red |
2 puertos Ethernet integrados 100/1000BASE-T |
| Puertos de E/S estándar |
4 x USB 3.0, 8 x USB 2.0, 2 x DVI, 1 x DisplayPort, 1 x RS232, ratón/teclado PS/2 |
| Grado de protección contra la penetración |
Lado frontal IP65, lado trasero IP20 |
| Temperatura de funcionamiento |
De 0 a 55 degC (temperatura ambiente) |
| Peso de envío (calculado) |
9.00 kg |
| Dimensiones del paquete (calculadas) |
480 x 380 x 290 mm |
Conexiones e interfaces
| Tipo de interfaz |
Puerto de conexión / función |
| LAN1 / LAN2 |
Conector RJ45, interfaz compatible con EtherCAT de 10/100/1000 Mbit/s |
| DVI-D / DP |
Salidas de vídeo para pantallas externas (DVI y DisplayPort) |
| USB 3.0 / USB 2.0 |
Conexión de periféricos externos (teclado, ratón, almacenamiento masivo) |
| COM1 / COM2 |
Interfaces serie RS232 D-sub de 9 pines para periféricos antiguos |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
La serie CP6532 comparte factores de forma estructurales básicos con los ordenadores de panel CP65xx anteriores. Sin embargo, al migrar de variantes anteriores al CP6532-0001-0080, tenga en cuenta que los cambios en la arquitectura de la placa base pueden afectar a los sistemas operativos antiguos. En concreto, el control en tiempo real mediante TwinCAT requiere una estricta compatibilidad entre la arquitectura de la CPU y los controladores Ethernet. Si sustituye una unidad que utiliza conjuntos de chips Intel de 3.ª o 4.ª generación, se requieren actualizaciones verificadas de los entornos de ejecución de TwinCAT 3 para que sean compatibles con los mecanismos de asignación de hilos y gestión de interrupciones del conjunto de chips moderno.
Riesgos de aplicación y notas de ingeniería
Dado que la parte trasera de este PC de panel tiene una clasificación IP20 y alberga las vías de refrigeración activa de las placas base ATX, montarlo dentro de una carcasa NEMA 4/IP66 completamente sellada puede provocar acumulación de calor. En entornos con temperaturas ambiente superiores a 40 °C, asegúrese de que el armario de control cuente con aire acondicionado o circulación de aire forzada para mantener el aire que entra en el chasis del PC por debajo del umbral máximo de 55 °C. Además, al utilizar tarjetas enchufables de alta potencia en las ranuras PCI/PCIe, asegúrese de que la potencia total no supere el límite de salida de la fuente de alimentación integrada.
Consejos de puesta en marcha y cableado
Para proteger la lógica de la placa base interna de los bucles de tierra y del ruido de alta frecuencia habituales en los variadores de frecuencia (VFD), conecte siempre a tierra el chasis del panel mediante el perno de puesta a tierra específico de la carcasa trasera. El cableado de señal de las interfaces Ethernet debe utilizar cables Cat6 de doble apantallamiento con conectores RJ45 metálicos puestos a tierra. Al tender los cables hacia las tarjetas ATX, utilice los mecanismos integrados de sujeción de cables para aliviar la tensión física en las ranuras de la placa, lo que evita la microfractura de los contactos PCIe cuando la máquina está sometida a altos niveles de vibración.
Instrucciones de instalación
ADVERTENCIA CRÍTICA: Antes de intentar instalar, montar físicamente o realizar el mantenimiento del CP6532-0001-0080, aísle y bloquee todas las fuentes de alimentación eléctrica entrantes. Puede haber altas tensiones dentro del armario. Asegúrese de que el sistema esté completamente desenergizado y de que se haya disipado toda capacitancia residual antes de abrir las puertas de acceso a las tarjetas ATX o desconectar las interfaces.
1
Prepare con precisión el recorte de la puerta del armario de control con las dimensiones especificadas en el manual de ingeniería de Beckhoff para los modelos CP65xx de 15 pulgadas.
2
Inspeccione que la junta plana frontal del PC de panel esté en buen estado. Inserte el PC de panel en el recorte frontal y asegúrese de que la junta quede al ras de la superficie del panel.
3
Libere y gire las palancas de sujeción extraíbles integradas desde la carcasa trasera; apriételas siguiendo la secuencia para lograr un sellado de compresión IP65 uniforme en la parte frontal.
4
Conecte el cable dedicado de puesta a tierra funcional al perno de tierra del chasis trasero y, a continuación, conecte los cables de alimentación y las líneas de interfaz.
